专题 09 电路、电流、电压和电阻（测试）
满分 100分 时间 60分钟
一、选择题（本大题共12小题，每小题3分，共36分。每小题只有一个选项正确）
1. 下列关于物理量的估测，符合实际的是（ ）
A．家庭电路的电压为380V
B．一节干电池的电压为2V
C．智能手机电池电压约为3.7V
D．家用空调正常工作的电流约为1A
【答案】C
【详解】A．家庭电路的电压为220V，故A不符合题意；
B．一节干电池的电压为1.5V，故B不符合题意；
C．智能手机电池电压较小，约为3.7V，故C符合题意；
D．家用空调正常工作的电流约为5A，故D不符合题意。
故选C。

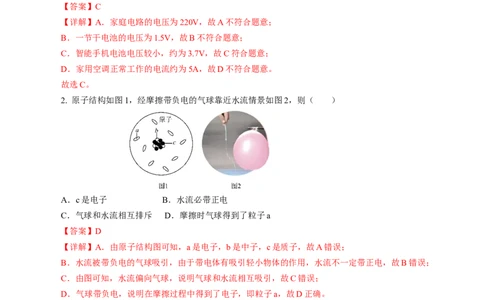

2. 原子结构如图1，经摩擦带负电的气球靠近水流情景如图2，则（ ）
A．c是电子 B．水流必带正电
C．气球和水流相互排斥 D．摩擦时气球得到了粒子a
【答案】D
【详解】A．由原子结构图可知，a是电子，b是中子，c是质子，故A错误；
B．水流被带负电的气球吸引，由于带电体有吸引轻小物体的作用，水流不一定带正电，故B错误；
C．由图可知，水流偏向气球，说明气球和水流相互吸引，故C错误；
D．气球带负电，说明在摩擦过程中得到了电子，即粒子a，故D正确。
故选D。
3. 杭州亚运会开幕式上应用了全球最大规模的LED透明网幕屏，实现了现场的观众能够看见数字人
奔跑以及点燃火炬的画面。LED透明网幕屏主要利用发光二极管工作。发光二极管的主要材料是（ ）
A．导体 B．绝缘体 C．超导体 D．半导体
【答案】D
【详解】发光二极管具有单向导电性，其主要材料是半导体，，故ABC不符合题意，D符合题意。

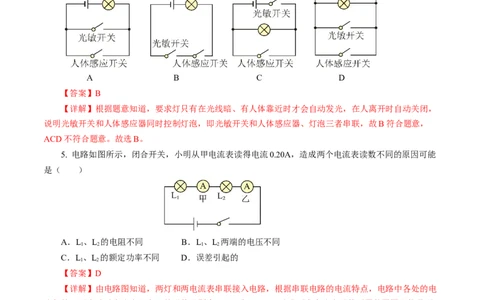

故选D。4. 小亮家网购了一款人体感应灯，这种灯只有在光线暗（光敏开关闭合）且有人靠近（人体感应开
关闭合）时才会自动发光，在人离开时会自动熄灭。下列电路中符合要求的是（ ）
A B C D
【答案】B
【详解】根据题意知道，要求灯只有在光线暗、有人体靠近时才会自动发光，在人离开时自动关闭，
说明光敏开关和人体感应器同时控制灯泡，即光敏开关和人体感应器、灯泡三者串联，故B符合题意，
ACD不符合题意。故选B。
5. 电路如图所示，闭合开关，小明从甲电流表读得电流0.20A，造成两个电流表读数不同的原因可能
是（ ）
A．L、L 的电阻不同 B．L、L 两端的电压不同
1 2 1 2
C．L、L 的额定功率不同 D．误差引起的
1 2
【答案】D
【详解】由电路图知道，两灯和两电流表串联接入电路，根据串联电路的电流特点，电路中各处的电
流相等；而实验时电流表甲和乙的示数分别为0.20A和0.19A，造成两个电流表示数不同的原因可能是两
个电流表的读数误差，与灯泡L 和L 的电阻、两端的电压、额定功率无关，故ABC错误，D正确。
1 2
故选D。
6. 两款温控开关S 和S，当温度低于50℃时，S 保持闭合，S 保持断开；当温度高于50℃时，S 保
1 2 2 1 2
持断开，S 保持闭合。某保温水壶用其中一款开关检测水温，其加热电阻R在水温低于50℃时工作，在水
1
温高于50℃时不工作。下列电路中符合用电安全要求且能实验该保温水壶功能的是（ ）A B C D
【答案】B
【详解】A．如图所示，只有S 闭合时，电阻R工作，此时当温度高于50℃时，S 保持断开，S 保持
1 2 1
闭合，故A不符合题意；
B．如图所示，只有S 闭合时，电阻R工作，当温度低于50℃时，S 保持闭合，S 保持断开，故B符
2 2 1
合题意；
C．如图所示，只有当S 和S 都闭合时才工作，加热电阻R在水温低于50℃时不工作，在水温高于
1 2
50℃时也不工作，故C不符合题意；
D．如图所示，当S 断开时，电阻R工作，此时只有当温度高于50℃时，S 保持断开，S 保持闭合，
2 2 1
故D不符合题意。
故选B。

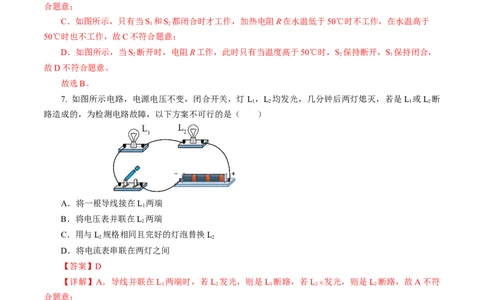

7. 如图所示电路，电源电压不变，闭合开关，灯L ，L 均发光，几分钟后两灯熄灭，若是L 或L 断
1 2 1 2
路造成的，为检测电路故障，以下方案不可行的是（ ）
A．将一根导线接在L 两端
1
B．将电压表并联在L 两端
2
C．用与L 规格相同且完好的灯泡替换L
2 2
D．将电流表串联在两灯之间
【答案】D
【详解】A．导线并联在L 两端时，若L 发光，则是L 断路，若L 发光，则是L 断路，故A不符
1 2 1 2不 2
合题意；
B．将电压表并联在L 两端，若示数等于电源电压，则是L 断路，若示数为0，则是L 断路，故B不
2 2 1
符合题意；
C．用与L 规格相同且完好的灯泡替换L，若灯L，L 均发光，则是L 断路，若灯L，L 均不发光，
2 2 1 2 2 1 2
则是L 断路，故C不符合题意；
1
D．将电流表串联在两灯之间，由于L 或L 断路，则电流表的示数始终是0，不能检测出电路故障，
1 2
故D符合题意。
故选D。
8. 如图所示的电路中，闭合开关S、S，小灯泡L 正常发光，L 不发光，下列关于该电路的说法正确
1 2 1 2的是（ ）
A．灯泡有故障，此时电压表和电流表一定有示数
B．故障原因可能是L 短路
2
C．故障排除后，要使电压表测电源电压，需改动一根导线
D．故障排除后，两个开关均闭合，电流表的示数将变大，电压表的示数将不变
【答案】A
【详解】A．由图知，灯泡故障为断路，闭合开关S、S，小灯泡L 和L 两灯并联，电流表串联在灯
1 2 1 2
L 的支路上，测量通过L 的电流，电压表并联在灯L 的两端，由于并联电路各支路两端的电压相等，所以
1 1 2
也可以测量灯L 两端的电压，故A正确；
1
B．如果故障是L 短路，则电源短路，两个灯泡都不发光，故B错误；
2
C．故障排除后，要使电压表测电源电压，不需改动导线即可，故C错误；
D．故障排除后，两个开关均闭合，电流表仍测量通过L 的电流，示数将不变，电压表的示数将不变，
1
故D错误。
故选A。

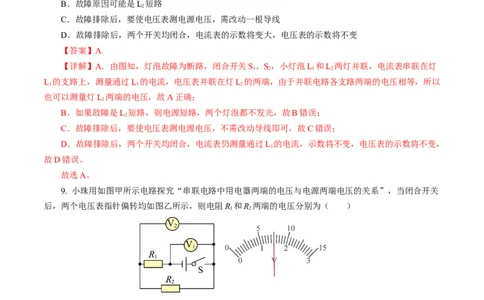

9. 小珠用如图甲所示电路探究“串联电路中用电器两端的电压与电源两端电压的关系”，当闭合开关
后，两个电压表指针偏转均如图乙所示，则电阻R 和R 两端的电压分别为（ ）
1 2
A．7.5V、1.5V B．6V、1.5V C．1.5V、7.5V D．1.5V、6V
【答案】B
【详解】由图甲可知，电阻R 和电阻R 串联，电压表V 测量电源电压，电压表V 测量电阻R 两端电
1 2 1 2 2
压，则电压表V 的示数应当比电压表V 的示数大，结合图乙，可知电压表V 的量程为0-15V，电压表V
1 2 1 2
的量程为0-3V，所以电源电压为7.5V，电阻R 两端的电压为1.5V，由串联电路的电压规律可得电阻R 两
2 1
端的电压为7.5V-1.5V=6V
故B符合题意，ACD不符合题意。故选B。
10. 如图所示是桌面上的两个灯泡，且都能发光，小明用电压表分别测量了这两个灯泡两端的电压，
发现它们的电压不相等，则此两灯（ ）
A．一定串联，若取下其中一只，另一只仍能发光
B．一定串联，若取下其中一只，另一只不能发光
C．一定并联，若取下其中一只，另一只仍能发光
D．一定并联，若取下其中一只，另一只不能发光
【答案】B
【详解】桌面上的两个灯泡，且都能发光，发现它们的电压不相等，根据串并联电路电压规律可知，
两个灯泡串联，根据串联电路特点可知，用电器之间互相影响，若取下其中一只，另一只不能发光。
故选B。
11. 在如图所示的电路中，闭合开关S，灯泡L 和L 都能发光，则下列操作及其判断正确的是（
1 2
）
A．若将一根导线的两端分别接在b、g接线柱后，灯泡L 不亮
2
B．若将电流表并联在接线柱c、d上，此时电流表测量流经灯泡L 的电流
1
C．若将电压表并联在接线柱e、f上，断开开关，电压表的示数为零
D．若将电压表并联在接线柱g、h上，此时电压表测量L 和L 两端的总电压
1 2
【答案】D
【详解】A．由图可知，该电路为串联电路，若将一根导线的两端分别接在b、g接线柱后，灯泡L 被
1
短路，不发光，只有L 发光，故A错误；
2
B．若将电流表并联在接线柱c、d上，灯泡L 被短路，不发光，只有L 发光，此时电流表测量流经灯
1 2
泡L 的电流，故B错误；
2
C．若将电压表并联在接线柱e、f上，断开开关，电压表与两个灯泡串联接在电源的两极上，电压表
测量的是电源的电压，有示数，故C错误；
D．若将电压表并联在接线柱g、h上，电压表与电源并联，测量的是电源电压，根据串联电路两端的
总电压等于各串联部分两端的电压之和可知，此时电压表也是测量L 和L 两端的总电压，故D正确。
1 2
故选D。
12. 小明做实验时记录2V和0.2A，但填写表格时不知是测哪个元件的数据，由于器材收拾完了，即时记起并画出实验接线草图，如图，电压表和电流表还不能确定，用M、N表示。则下列判断正确的是（
）
A．M表是电压表，2V是电源电压
B．N表是电压表，2V是L 两端电压
1
C．N表是电流表，流过L 电流0.2A
2
D．M表是电流表，流过L 电流0.2A
2
【答案】C
【详解】分析图中电路可知，两个灯串联，N表串联在电路中所以是电流表，其示数是0.2A，即电路
中的电流是0.2A，M表和灯L 及开关的整体并联所以是电压表，且测的是灯L 的电压，其示数为2V，即
1 1
L 的电压为2V。故选C。
1
二、作图、填空题（每空1分，共27分）
13. 请设计电路并将图中的各器材连成电路。要求：L 灯和L 灯并联；开关S 只控制L 灯，S 控制L
1 2 1 1 2 1
灯和L 灯。请在虚线框中画出符合要求的电路图并用笔画线代替导线连接实物图（导线不能交叉）。
2
【答案】见下图。
【详解】根据题目要求，两灯并联，开关S 在干路上控制两个灯泡，开关S 在L 支路上只控制L，
2 1 1 1
如图所示。
14. 如图所示，验电器A带正电，B不带电，A带正电的原因是它 （选填“得到”或“失去”）电子，如图乙所示，用金属棒将验电器A、B的金属球连接起来的瞬间，金属棒中的电流方向是 （选
填“向左”或“向右”）。
【答案】 失去 向右
【详解】验电器A带正电，是因为A失去电子，即失去负电荷，所以A带正电。如图乙所示，A、B
的金属球连接起来的瞬间，带负电的电子沿金属棒从B向A移动，物理学中规定正电荷定向移动的方向是
电流方向，所以金属棒中的电流方向是从A向B，即电流方向向右。
15. 在如图表示的是两个不同种类的物质在摩擦时，原子之间电荷转移情况的示意图，B物体
（选填“得到”或“失去”）电子而带 电，可见摩擦起电并不是创造了电荷，只是电荷从一个物体
到另一个物体。
【答案】 得到 负 转移
【详解】由题图可知，两个不同种类的物质在摩擦时，A物质原子上的电子转移到B物质原子上，由
此可知，B物体对电子的束缚能力较强，容易得到电子而带负电；A物体对电子的束缚能力较弱，容易失
去电子而带正电。可见摩擦起电并不是创造了电荷，只是电荷从一个物体转移到另一个物体。
16. 如图是一款电动自行车。将车钥匙插入锁孔并顺时针旋转一下，车就通电了，但不会行驶。这个
车锁其实就是电路中的 ，电动车前面的大灯和车尾灯之间是 （选填“串”或“并”）联
连接的，因为两灯工作时 （选填“互不影响”或“只能同时工作”）。
【答案】 开关 并 互不影响
【详解】根据题意可知，电动自行车钥匙插入锁孔并顺时针旋转一下，车子就通电了，车钥匙的作用
是控制电路的通断，相当于电路中的开关，所以这车钥匙其实就是一个开关。
前面的大灯和车尾灯工作时互不影响，这是并联电路的电路特点，所以是并联的。17. ①请在图1中画出图2对应的电路图： ；
②若实验过程中，A 的示数如图3，滑动变阻器接入电路的电阻为10Ω，通过滑动变阻器的电流为
2
0.5A，则A 的示数为 A；
1
③若实验过程中，连接完图2电路，闭合开关后，发现A 有示数，电压表无示数，A 无示数，则原因
1 2
可能是： 。（选填字母）
A．滑动变阻器断路 B．R断路 C．A 断路 D．
2
电压表断路
【答案】 见下图 0.7 C
【详解】①由图2得，定值电阻R与滑动变阻器并联，电压表测量定值电阻的电压，电流表A 测量定
2
值电阻R的电流，电流表A 测量干路电流，滑动变阻器的滑片向右移动时，滑动变阻器接入电路中的电阻
1
变大，电路图如图所示
。
②如图3，A 的接线柱是“0.6”和“－”，分度值为0.02A，其示数为：0.2A。定值电阻R与滑动变
2
阻器并联，电压表测量定值电阻的电压，电流表A 测量定值电阻R的电流，电流表A 测量干路电流，通
2 1
过滑动变阻器的电流为0.5A，根据并联电路的电流规律，A 的示数是
1
③A．如果仅仅是滑动变阻器断路，A 有示数，电压表有示数，A 有示数，故A不符合题意；
1 2
B．如果仅仅是R断路，A 有示数，电压表有示数，A 无示数，故B不符合题意；
1 2
C．如果仅仅是A 断路，A 有示数，电压表无示数，A 无示数，故C符合题意；
2 1 2
D．如果仅仅是电压表断路，A 有示数，电压表无示数，A 有示数，故D不符合题意。
1 2
故选C。
18. （1）图甲所示的电路，灯泡L 和灯泡L 的连接方式是 （选填“串联”或“并联”），电流
1 2
表是测通过 （选填“L”、“L”或“干路”）的电流，电流表读数如图乙所示，读数为 A；请
1 2
在丙图虚线框内画出图甲对应的电路图 ；（2）如图甲所示电路，电源电压为6V。当S闭合时，电压表的读数如图乙所示，则L 两端的电压为
1
V，L 两端的电压为 V。
2
【答案】 并联 L 0.28 见下图 1.5 4.5
2
【详解】（1）根据电路图可以分析，灯泡L 和灯泡L 是并联的。
1 2
电流表与灯泡L 串联，所以电流表测量通过灯泡L 的电流。
2 2
电流表所选的量程是0~0.6V，所以此时电流表的读数为0.28A。
（2）根据电路图可知，L 和L 串联，电压表测量L 的电压，电源电压为6V，此时电压表选的小量程，
1 2 1
读数为1.5V。
L 两端的电压为 U =U-U =6V-1.5V=4.5V
2 2 1
19．（1）如图甲所示的电流表，使用时必须和待测用电器 （选填“串”或“并”）联，它
（选填“可以”或“不可以”）直接连到电源两极；如果闭合开关后电流表如图乙所示，接下来应断开开
关， （单选，填序号）；
①对调正、负接线柱所接导线 ②换用较小量程 ③调零（2）如图丙所示的电压表，读数为 V；
（3）将滑动变阻器按图丁所示串联入电路，为保护电路，闭合开关前滑片P应移至 （选填
“A”或“B”）端。
【答案】 串 不可以 ② 2.5 A
【详解】（1）电流表的电阻很小，使用时必须和待测用电器串联。
电流表不可以直接连到电源两极，否则会导致电源短路。
由图乙得，电流表的偏转角度很小，所测电流没有超过0~0.6A量程，说明量程选择偏大。接下来应断
开开关，换用较小量程，故①③不符合题意，②符合题意。故选②。
（2）丙图中电压表的分度值为0.1V，读数为2.5V。
（3）图丁中的变阻器，为保护电路，闭合开关前滑片P应移至阻值最大的A端。
20. 发光二极管，简称LED，具有单向导电性。 它的两根引脚中较长的为正极，较短的为负极。 当
电流由正极经过LED流向负极时，LED发光，表明它处于导通状态。
（1）LED是由 材料制成（选填以下对应的字母）；
A． 导体 B． 半导
体 C． 绝缘体
（2）按图所示的电路图，请在图中用笔画线表示导线来连接实物图；_______
（3）小羽按图所示电路图把LED和一个小灯泡L正确连接电路，闭合开关S，LED发光，L不发光。
小羽认为出现上述现象的原因是L断路了。 该说法是否正确？ （选填“正确”或“不正确”），
请写出判断依据： 。
【答案】 B 见下图 不正确 见解析
【详解】（1）LED是由半导体材料制成的，导电性能介于导体和绝缘体之间，故B符合题意，AC不
符合题意。故选B。
（2）如图所示，电流从电池的正极出发，经过二极管、开关后回到负极，故电路图如图所示：
（3）由于灯泡与LED串联，闭合开关S，LED发光，说明电路是通路，电路中有电流的存在，若灯
泡断路，则电路中没有电流的存在。
三、计算题（共13分）21．有定值电阻R和小灯泡L各一个，通过它们的电流I和它们两端的电压U的规律如图1所示，现
将它们按如图2电路图连接好。当开关S闭合时，电流表A 的示数为300mA。
2
（1）求电压表的示数。
（2）求电流表A 的示数。
1
（3）请在图3中，用笔画线代替导线，连接实验电路。
【答案】（1）3V；（2）0.9A；（3）见解析
【详解】（1）根据电路图，电阻R和灯泡并联，电流表A 测干路电流，A 测电阻R的电流，电压表
1 2
测电源电压，当开关S闭合时，电流表A 的示数为
2
300mA=0.3A
根据图像知，R两端的电压U=3V；根据并联电路的特点可知，电源电压和灯泡的电压都是3V；
（2）根据并联电路特点确定灯泡电压3V，根据图像知，通过灯泡的电流为0.6A，干路电流
I=0.3A+0.6A=0.9A
电流表A 的示数为0.9A；
1
（3）根据电路图，电流从正极流出经开关和电流表A 后分为两条支路，一条经过A 和电阻，另一条
1 2
经过灯泡后汇合流回负极，电压表并联在灯泡两端，据此连接电路，如图所示：
答：（1）电压表的示数3V；
（2）电流表A 的示数0.9A；
1
（3）见解析。
22. 在如图所示的电路中，L 和L 是两个不同规格的灯泡。问：
1 2
（1）当电路闭合开关S，断开S、S 时，电流表的示数为0.2A，则通过L 的电流和通过L 的电流各
2 1 3 1 2
是多少？
（2）当电路闭合开关S、S，断开S 时，电流表的示数为0.8A，通过L 的电流为0.3A，则通过L 的
1 3 2 1 2
电流是多少？
（3）若同时闭合开关S 和S，会出现什么现象？
2 3【答案】（1）0.2A；（2）0.5A；（3）灯泡L 亮，L 不亮
2 1
【详解】（1）如图所示，当电路闭合开关S，断开S、S 时，是两个灯泡的串联电路；根据串联电
2 1 3
路中电流处处相等的特点可知，通过L 的电流和通过L 的电流相等，都等于电流表的示数为0.2A；
1 2
（2）如图所示，当电路闭合开关S、S，断开S 时，两个灯泡并联，电流表测通过干路的电流为
1 3 2
0.8A，根据并联电路中电流特点，干路电流等于各支路电流之和，则通过L 的电流是
2
（3）如图所示，若同时闭合开关S 和S，灯泡L 被短路，则灯泡L 亮，L 不亮。
2 3 1 2 1
答：（1）当电路闭合开关S，断开S、S 时，通过L 的电流和通过L 的电流都是0.2A；
2 1 3 1 2
（2）当电路闭合开关S、S，断开S 时，通过L 的电流是0.5A；
1 3 2 2
（3）若同时闭合开关S 和S，灯泡L 亮，L 不亮。
2 3 2 1
四、实验、探究题（每空1分，共18分）
23. 如下图所示的电学实验盒，当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又同时熄
灭。
（1）请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是 ；
（2）根据上述现象，你 （选填“能”或“不能”）断定这两只小灯泡是串联的，原因是
；
（3）物理实验时，同学们把两只小灯泡串联接在用干电池做电源的电路中。小明连接好电路如图所
示后闭合开关S，他发现L、L 两只灯泡都不亮，他用手按一下灯泡L，L、L 仍然都不亮，按一下灯泡
1 2 1 1 2
L，两灯都亮，松开手两灯又不亮，则故障可能是 （选填“L 灯丝断了”、“L 灯丝断了”
2 1 2
“L 短路”、“L 短路”或“L 与灯座接触不良”）；
1 2 2
（4）排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；小明将开关S换接到L 和L 之间，
1 2
闭合开关后观察到的现象是 （选填“L 先亮，L 后亮”、“L 先亮，L 后亮”或“两灯同时
1 2 2 1亮”）。小明发现灯泡L 比灯泡L 亮，则通过灯泡L 的电流 （选填“大于”“等于”或“小
1 2 1
于”灯泡L 的电流。
2
【答案】 电源 不能 灯泡可能并联，此时开关接在干路上 L 与灯座接触不良
2
两灯同时亮 等于
【详解】（1）灯泡发光需要电源，则木盒内还有电源。
（2）当两灯泡并联时，开关在干路上，也能同时使灯泡发光与同时熄灭，因此不能断定这两只小灯
泡是串联的。
（3）两灯泡串联，闭合开关S，他发现L、L 两只灯泡都不亮，他用手按一下灯泡L，L、L 仍然都
1 2 1 1 2
不亮，按一下灯泡L，两灯都亮，松开手两灯又不亮，说明两灯泡均无故障，故障为L 与灯座接触不良。
2 2
（4）小明将开关S换接到L 和L 之间，闭合开关后，电流同时经过两灯泡，则会观察到的现象是两
1 2
灯同时亮小明发现灯泡L 比灯泡L 亮。
1 2
串联电路中电流处处相等，因此通过灯泡L 的电流等于灯泡L 的电流。
1 2
24. 在“探究导体的电阻与哪些因素有关”的实验中：
（1）为了能够更好地反映出电阻的变化，需在图示的电路中接入 表，且与研究导体 联；
（2）连接电路时，开关必须处于 状态；
（3）实验中，选择一根带鳄鱼夹的导线，主要是为了方便改变 ；
（4）分别用铜丝、镍铬合金丝进行实验，记录实验结果于下表，对比实验记录，实验现象不明显。
不明显之处是： 。
研究导体 铜丝 镍铬合金丝
长度/cm 100 80 50 100 100 80 50 100
直径/mm 0.5 0.5 0.5 0.7 0.5 0.5 0.5 0.7
灯泡亮度 很亮 很亮 很亮 很亮 较亮 较亮 亮 亮
电流/A 0.42 0.42 0.43 0.43 0.24 0.26 0.31 0.30
【答案】 电流 串 断开 接入导体的长度 铜丝电阻小，电流变化小
【详解】（1）电阻的大小是不便于直接观察的，所以我们将电阻的大小转化为电流表的示数来观察，
电流越大则电阻越小，即通过观察电流表的示数来比较导体电阻的大小，电流在使用时应串联在电路中。
（2）为保护电路，连接电路时，开关应处于断开状态。
（3）实验中，选择带鳄鱼夹的导线，这样可以方便的改变导体接入的长度。
（4）由表格数据可知，长度变化时，电流表的示数变化小，原因是铜导线的电阻小，电路中的总电
阻变化很小，通过铜丝的电流变化很小。25. 在“探究串联电路的电压规律”实验中，小明设计了如题图所示的电路。
（1）连接电路前，开关处于 状态，电压表要与灯泡 ；
（2）根据如题图连接好电路，闭合开关后，他发现两只灯泡都不亮，且电压表示数为0，若只有L 或
1
L 中的一处发生故障，则故障是 ；
2
（3）故障排除后，继续实验，小明分析题表中的实验数据，得出的结论是：串联电路总电压
（选填“等于”或“不等于”）各用电器两端的电压之和；
U /V
BC
2.5 3.9 1.4
（4）这个实验在设计方案上存在的不足之处是 ；
（5）接着“探究并联电路电压的规律”时，小明发现了一个现象：连接并联电路，闭合开关后，原
来的两个小灯泡都变亮了，对于该现象，可能的原因是 。
【答案】 断开 并联 L 断路 等于 实验次数太少 见解析
2
【详解】（1）为了保护电路，连接电路时，开关应断开，电压表与灯泡并联。
（2）由电路图可知，两灯泡串联，电压表测灯泡L 两端的电压；闭合开关S后，灯L、L 均不亮，
1 1 2
且只有L 或L 中的一处发生故障，说明电路发生了断路；而电压表没有示数，说明电压表的两接线柱不能
1 2
与电源连通，故是L 断路。
2
（3）由表中数据可知2.5V+1.4V=3.9V
可以得到串联电路总电压等于各部分电路两端的电压之和。
（4）为避免实验的偶然性得出具有普遍性的结论，要多做几次实验，所以，这个实验在设计方案上
还存在的不足之处是实验次数太少。
（5）连接并联电路，闭合开关后，原来的两个小灯泡都变亮了，两个灯泡并联后的电压都等于电源
电压，与原来相比电压变大了，故灯泡变亮了。
四、综合题（共6分）
26．为减少碳排放，我国大力推行电动汽车。汽车上的很多元件都涉及了很多物理知识，比如，控制
速度的“油门”系统、刹车系统、转向灯、油量表、速度表等。请回答：（1）如图汽车变阻器上旋钮滑片的材料应选用 （选填“导体”或“绝缘体”）；汽车下坡
时不能长时间踩刹车，否则最终刹车片会由于温度过高变软失去制动作用，这种改变物体内能的方式属于
；
（2）如图中的O、E、F为变阻器的三个接线柱，驾驶员踩下“油门”时，电路中变阻器阻值减小，
电流变大而加快电动机的转速，则电路中M、N应分别与旋钮变阻器的 接线柱相连（选填“E、
O”或“O、F”或“E、F”）；
（3）汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，
但其中一个灯损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为 ，转向横杆相
当于电路中的 ；
（4）为了提醒驾驶员汽车后备箱的开、关情况，汽车上设置了“后备箱指示灯”以提醒驾驶员。当
后备箱关好时，相当于闭合开关，指示灯不亮；后备箱未关好时，相当于断开开关，指示灯发光，下列电
路图符合要求的是 。
A B C D
【答案】 导体 做功 O、E 并联 开关 B
【详解】（1）变阻器上旋钮滑片的材料应选用导体，这样才能使电路顺利接通。
踩刹车使刹车片温度变高，这是克服摩擦做功，是通过做功来改变物体的内能。
（2）驾驶员踩下“油门”，电路中变阻器阻值减小，则应把O、E接入电路，此时接入电路中的电阻
丝变短。
（3）汽车同侧的前后两个转向灯会同时闪亮、同时熄灭，但转向灯也可以单独工作，所以它们是并
联的；司机拨动横杆，转向灯才会工作，所以这根杆子起到开关的作用。
（4）由题意知道，当后备箱关好时，相当于闭合开关，指示灯不亮；后备箱未关好时，相当于断开
开关，指示灯发光；这说明指示灯与开关S并联，但整个电路不会出现短路，即电路中必须串联一个电阻
保护电路。
故选B。
