专题 11 电功率 家庭电路（测试）
满分 100分 时间 60分钟
一、选择题（本大题共12小题，每小题3分，共36分。每小题只有一个选项正确）
1. 教室的一台空调正常工作时，下列估测最接近实际的是（ ）
A．电流约为6A B．电压约为300V
C．功率约为60W D．1秒约消耗3.6×106J的电能

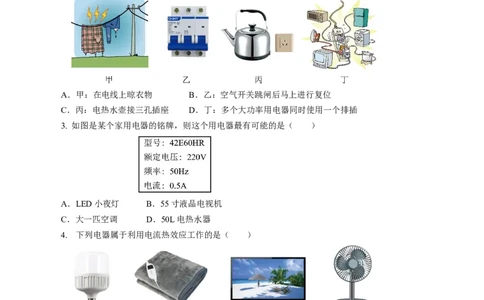

2. “珍爱生命，安全用电”是我们必备的用电常识。下列行为中符合安全用电原则的是
（ ）
A．甲：在电线上晾衣物 B．乙：空气开关跳闸后马上进行复位
C．丙：电热水壶接三孔插座 D．丁：多个大功率用电器同时使用一个排插
3. 如图是某个家用电器的铭牌，则这个用电器最有可能的是（ ）
A．LED小夜灯 B．55寸液晶电视机
C．大一匹空调 D．50L电热水器
4. 下列电器属于利用电流热效应工作的是（ ）
A．LED灯 B．电热毯 C．电视机 D．电风扇
5. 发光二极管简称LED，如图所示，把LED接入电路，闭合开关后LED正常发光，而且几乎不发热。
以下说法正确的是（ ）
A．电源左端是正极
B．电源右端是正极
C．LED主要将电能转化为内能
D．把电池正负极对调，LED也会发光6. 教室内有两盏日光灯，日光灯的额定电压为220V，两盏日光灯同时由一个开关控制。若要日光灯
正常工作，并符合安全用电原则，下列选项能正确反映它们连接方式的是（ ）
A B C D

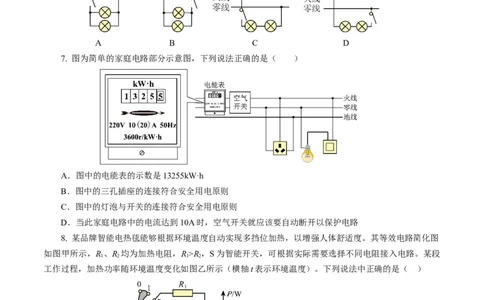

7. 图为简单的家庭电路部分示意图，下列说法正确的是（ ）
A．图中的电能表的示数是13255kW·h
B．图中的三孔插座的连接符合安全用电原则
C．图中的灯泡与开关的连接符合安全用电原则
D．当此家庭电路中的电流达到10A时，空气开关就应该要自动断开以保护电路
8. 某品牌智能电热毯能够根据环境温度自动实现多挡位加热，以增强人体舒适度。其等效电路简化图
如图甲所示，R 、R 均为加热电阻，R>R ，S为智能开关，可根据实际需要选择不同电阻接入电路。某段
1 2 1 2
工作过程，加热功率随环境温度变化如图乙所示（横轴t表示环境温度）。下列说法中正确的是（ ）
A．环境温度为5℃时，电热毯电功率为44W
B．环境温度为35℃时，开关S连接接线柱2和3
C．开关S连接接线柱1和2时，工作1h消耗的电能为0.1kW•h
D．开关S连接接线柱2和3时，电路总电阻为484Ω9. 标有“6V”字样的甲、乙两个小灯泡，它们的电流与电压变化的关系如图所示。下列判断正确的是
（ ）
A．乙灯电阻保持不变
B．甲灯的额定功率小于乙灯的额定功率
C．两个小灯泡串联在6V的电路中时甲灯比乙灯亮
D．两个小灯泡并联在3V的电路中时甲灯电流比乙灯电流小

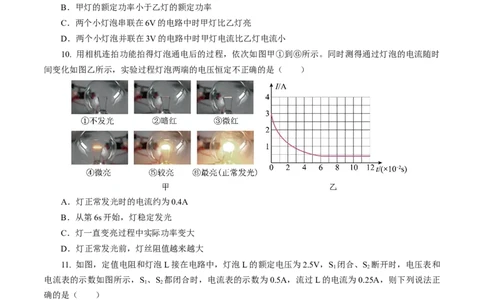

10. 用相机连拍功能拍得灯泡通电后的过程，依次如图甲①到⑥所示。同时测得通过灯泡的电流随时
间变化如图乙所示，实验过程灯泡两端的电压恒定不正确的是（ ）
A．灯正常发光时的电流约为0.4A
B．从第6s开始，灯稳定发光
C．灯一直变亮过程中实际功率变大
D．灯正常发光前，灯丝阻值越来越大
11. 如图，定值电阻和灯泡L接在电路中，灯泡L的额定电压为2.5V，S 闭合、S 断开时，电压表和
1 2
电流表的示数如图所示，S 、S 都闭合时，电流表的示数为0.5A，流过L的电流为0.25A，则下列说法正
1 2
确的是（ ）
A．定值电阻的阻值是4.8Ω
B．S 闭合后，L的阻值为10Ω
2
C．S 闭合前后，电压表示数不变电流表示数变大
2
D．S、S 都闭合时，L的电功率为0.5W

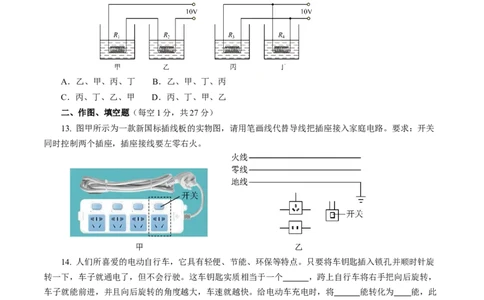

1 212. 如图所示，甲、乙、丙、丁四个相同容器里装有质量和初温相同的水，每个容器放入同种材料绕
成的导电线圈，其电阻R=R，R=R，2R=3R，若同时通电，经过一段时间后这四个容器中的水温从高到
1 3 2 4 2 1
低的顺序是（ ）（不考虑热量散失）
A．乙、甲、丙、丁 B．乙、甲、丁、丙
C．丙、丁、乙、甲 D．丙、丁、甲、乙
二、作图、填空题（每空1分，共27分）
13. 图甲所示为一款新国标插线板的实物图，请用笔画线代替导线把插座接入家庭电路。要求：开关
同时控制两个插座，插座接线要左零右火。
14. 人们所喜爱的电动自行车，它具有轻便、节能、环保等特点。只要将车钥匙插入锁孔并顺时针旋
转一下，车子就通电了，但不会行驶。这车钥匙实质相当于一个 ，跨上自行车将右手把向后旋转，
车子就能前进，并且向后旋转的角度越大，车速就越快。给电动车充电时，将 能转化为 能，此
时电动车的蓄电池在电路中相当于 （选填“电源”、“导线”、“开关”、“用电器”）。
15. 如图所示的是小亮家的电能表，其示数为 kW·h。小亮断开家中其它用电器，让家中的电
饭锅单独工作，观察到电饭锅工作10min指示灯闪烁80次，则电饭锅消耗电能为 ，电饭锅的实际
功率为 。16. 白炽灯A标有“220V 100W”字样，白炽灯B标有“220V 25W”字样，其中灯丝较粗的是白炽
灯 （选填“A”或“B”）；当其正常发光时的电阻是 Ω。白炽灯工作时的能量转
化情况如图所示， 则该白炽灯工作1min将产生 J的热量。
为践行“低碳理念”， LED灯在生活中的应用越来越广泛，小明找来了一盏标有
“24V 12W”的LED灯，与“220V 100W”对比，发现两灯的发光亮度相当，若上述LED灯和
白炽灯都正常工作，相同时间内两灯消耗的电能之比为 ，LED灯的发光效率约为 。
17. 如图是一种停车位是否被占用的模拟提醒电路。虚线框内元件一个是灯泡，一个是定值电阻。设
计要求无论开关是否闭合，灯都发光，则 （选填“a”或“b”）是灯泡。当车位未被占用时，开关
S断开；当车位被占用时，开关S闭合，元件a被 ，此时灯泡 （选填“变亮”或“变暗”）。
由于露天原因，电源用硅光电池板，它是由 （选填“绝缘体”、“半导体”或“超导”）材料制成。
硅光电池由几块电池板连接起来提供电压，要提高供电电压，连接应该是 （填“串联”或“并
联”）的。
18．如图甲，使用测电笔的两种方法中正确的是 （填序号）。图乙是小红家房间内的部分电
路，开关闭合后，灯泡正常发光，此时用测电笔检验B点，氖管 ；若B、C之间某处的导线断了，
灯泡熄灭，此时再用测电笔检验B点，氖管 。（后二空均选填“发光”或“不发光”）
19. 如图为某电阻触摸屏的内部电路结构简化图，其中AB为电阻膜片，触摸点P将电阻膜片分为
AP、PB两部分，P点左右滑动时AP、PB两端电压发生变化。电源电压不变，当触摸点P水平向右滑动时，
通过AP段电阻膜片的电流 ，其两端的电压 （前两空均选填“变大”“变小”“不变”）。
当AP两端的电压为3V时，通过的电流为0.1A；滑动触摸点P，使AP两端的电压变为4V，则此时AP段
电阻膜片消耗的功率为 W。20. 如图所示的电路中，S 闭合，S 断开时，甲、乙是电流表，则R 和R 为 （串、并）联关系；
1 2 1 2
此时R 的功率为36W，电路中的总功率为P；当S、S 都闭合时，甲、乙是电压表，此时电路中R 的功
1 1 1 2 1
率为4W，电路中的总功率为P，则R :R = ；P :P = 。
2 1 2 1 2
三、计算题（共12分）
21．小何的爸爸买回一种新型插座，如所甲示，它能即时显示接在该插座上的用电器的工作电压和所
耗电费等数据（插座本身消耗的电能由内部电池提供）。小何将家中电热水器插在该插座上，这时插座屏
幕如图乙所示；将16℃的水烧至60℃时，插座屏幕如图丙所示。设电热水器消耗的电能有70%被水吸收。
[电费单价：0.70元/（kW·h），c ＝4.2×103J/（kg·℃）]求：
水
（1）这段时间电热水器消耗的电能是多少？
（2）电热水器的功率是多少？
（3）被加热水的质量是多少？
22. 定值电阻R 和标有“2.5V 0.2A”的小灯泡L的 图像如图甲。小宇将R 和L按照图乙的电路
0 0
连接，闭合开关，此时电流表的示数为0.15A，求：
（1）电源电压；
（2）小灯泡L的电阻和电功率；
（3）若保持条件不变，R 持续工作1min产生的热量。
0四、实验、探究题（每空1分，共18分）
23. 如图甲是“测量小灯泡电功率”的实验电路图，所用的电源电压恒为4.5V，小灯泡的额定电压为
2.5V。
（1）请用笔代替导线，把如图乙所示的电路补充完整（要求：滑片向右移动，接入电路中的阻值要
变大） 。闭合开关前，滑动变阻器滑片P应该位于 端；（选填“左”或“右”）
（2）闭合开关后，发现小灯泡不亮，电压表、电流表示数如图丙所示，其原因可能是 ，此时
小灯泡的电功率为 W；
（3）移动变阻器滑片，记下多组对应的电压表和电流表示数，并绘制成I-U图像（图丁），由图像可
知，灯泡的额定功率是 W，此时灯泡的电阻为 Ω；
（4）该电路不能探究“电流与电压的关系”，原因是 ；
24. 在探究“影响电流热效应的因素”实验中：
（1）为了探究电热器产生的热量与电流的关系，小明设计了图甲装置，在烧瓶内安装一根电阻丝，
并插入一支温度计，通过比较烧瓶内液体的温度变化，来判断相同时间内不同电流产生的热量多少。若他
想让烧瓶内液体在短时间内温度变化更明显，应选用 （选填“煤油”或“水”），理由是
；
（2）小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升
高量填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据（见下表）：实验次数 电流/A 通电时间/s 电阻/Ω 温度升高量/℃
1 0.3 30 10 1.5
2 0.6 30 10 6.0
由此得出：同一导体，在通电时间相等时，电流 ，其产生的热量 ；
（3）若要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，同时选择乙图中
（选填“A”或“B”）烧瓶与甲图中的烧瓶 （选填“串联”或“并联”）。
25. 如图所示，小明家有两个电加热棒甲和乙（额定电压都为220V），小明通过电加热棒的尺寸猜想：
“电加热棒甲的额定功率比乙大”。现有可供选择的实验器材：A．足够多的水；B．两个相同的大塑料水
桶；C．两个50mL的小烧杯；D．量程为 的弹簧测力计；；F.两支电子温度计；G.电子停表。请你
设计实验，验证小明的猜想是否正确。（实验中忽略热量的散失）
（1）请选择你需要用到的实验器材 ；（选填相应字母）
（2）实验步骤： ；
（3）判断小明的猜想是否正确的依据： ；
四、综合题（共7分）
26．分别用甲、乙两款充电器通过同一根数据线给手机充电，示意图及简化电路如图1，从电池电量
0%充电至100%过程中，数据线两端电压U、数据线和手机的总功率P与充电时间t的关系如图2。
（1）求甲充电时，0~2min，数据线和手机消耗的总电能；
（2）用甲、乙充电时，10~20min，流经数据线的电流分别为I 、I ，数据线产生的热量分别为Q 、
甲 乙 甲
Q ，数据线阻值可认为不变，则
乙
①求I ；
甲
②图1数据线AB阻值为0.001Ω，流经电流为I ，求AB间电压U ；
甲 AB
③判断I I （选填“>” “<” “=”）；
甲 乙④通过分析，比较Q 、Q 大小；
甲 乙
（3）用红外成像测温仪拍摄充电时的手机背面，0min和10min的画面和温度如图3，0~10min，背面
三种材料，哪一种材料温度变化最大？ 塑料板的温度升高多少？
