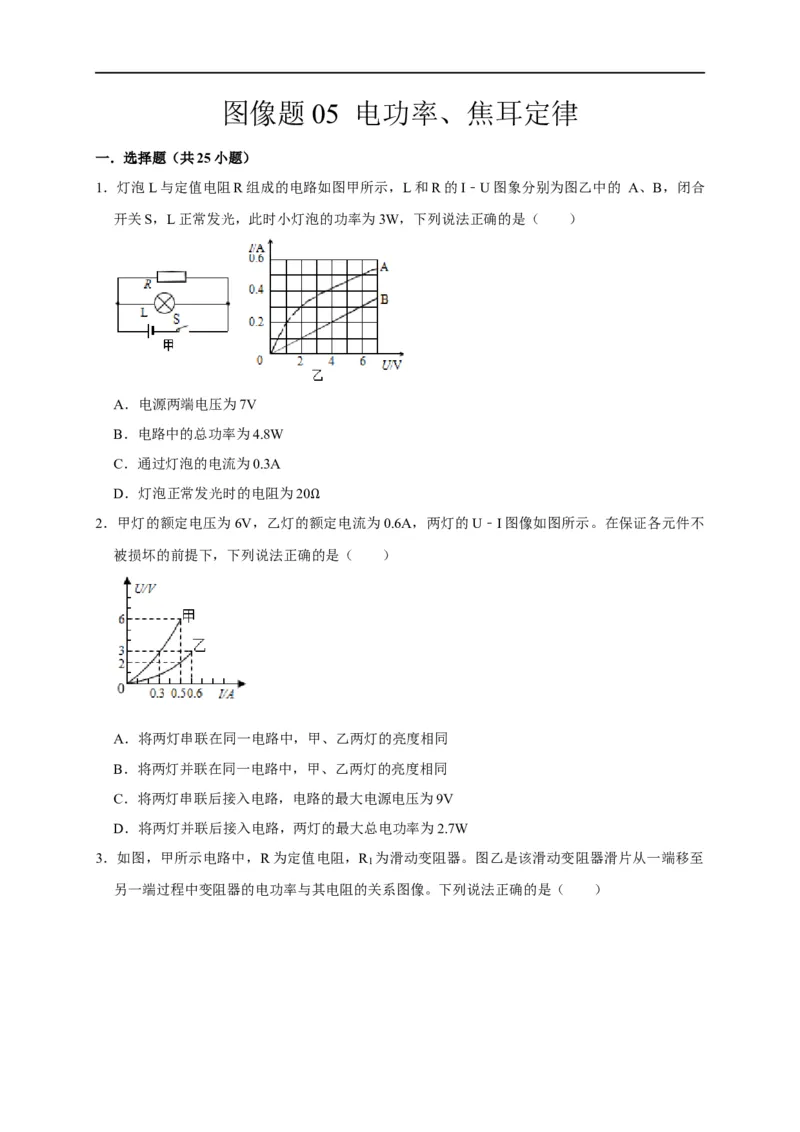

图像题 05 电功率、焦耳定律
一．选择题（共25小题）
1．灯泡L与定值电阻R组成的电路如图甲所示，L和R的I﹣U图象分别为图乙中的 A、B，闭合
开关S，L正常发光，此时小灯泡的功率为3W，下列说法正确的是（ ）
A．电源两端电压为7V
B．电路中的总功率为4.8W
C．通过灯泡的电流为0.3A
D．灯泡正常发光时的电阻为20
2．甲灯的额定电压为6V，乙灯的额Ω定电流为0.6A，两灯的U﹣I图像如图所示。在保证各元件不
被损坏的前提下，下列说法正确的是（ ）
A．将两灯串联在同一电路中，甲、乙两灯的亮度相同
B．将两灯并联在同一电路中，甲、乙两灯的亮度相同
C．将两灯串联后接入电路，电路的最大电源电压为9V
D．将两灯并联后接入电路，两灯的最大总电功率为2.7W

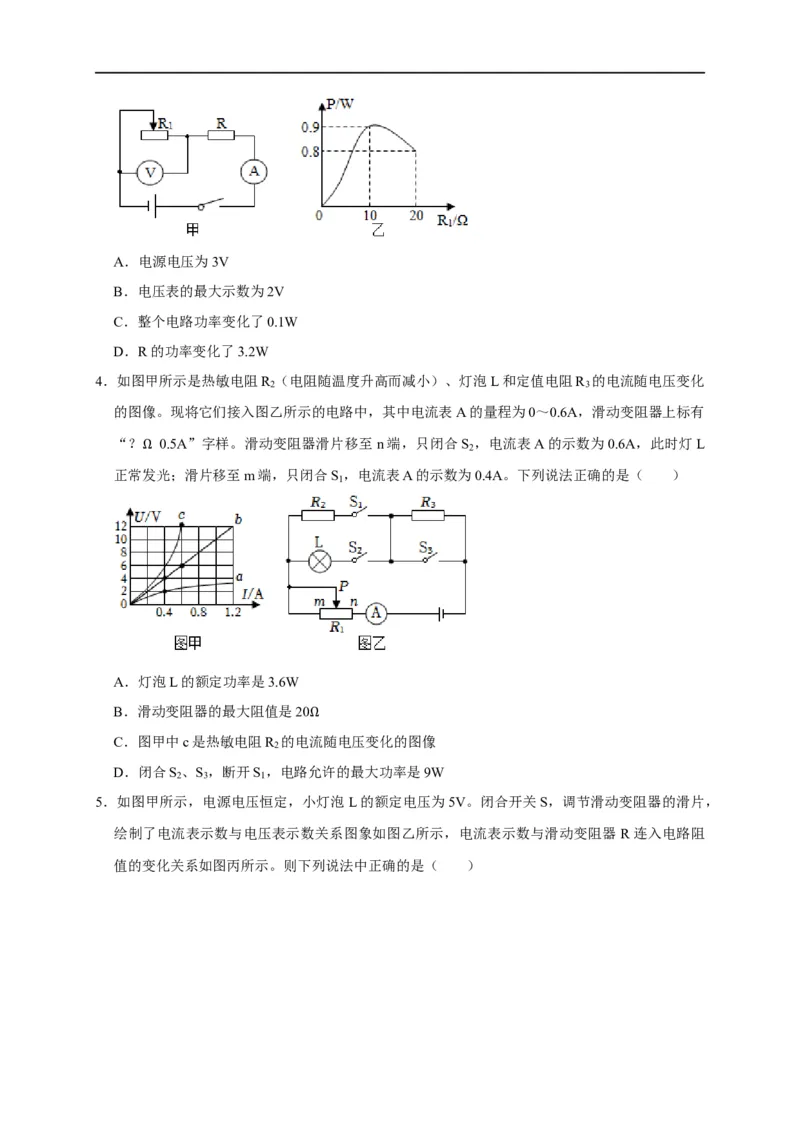

3．如图，甲所示电路中，R为定值电阻，R 为滑动变阻器。图乙是该滑动变阻器滑片从一端移至
1
另一端过程中变阻器的电功率与其电阻的关系图像。下列说法正确的是（ ）A．电源电压为3V
B．电压表的最大示数为2V
C．整个电路功率变化了0.1W
D．R的功率变化了3.2W

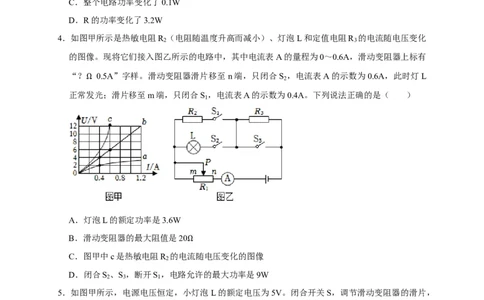

4．如图甲所示是热敏电阻R （电阻随温度升高而减小）、灯泡L和定值电阻R 的电流随电压变化
2 3
的图像。现将它们接入图乙所示的电路中，其中电流表A的量程为0～0.6A，滑动变阻器上标有
“？ 0.5A”字样。滑动变阻器滑片移至n端，只闭合S ，电流表A的示数为0.6A，此时灯L
2
正常发Ω 光；滑片移至m端，只闭合S ，电流表A的示数为0.4A。下列说法正确的是（ ）
1
A．灯泡L的额定功率是3.6W
B．滑动变阻器的最大阻值是20
C．图甲中c是热敏电阻R
2
的电流Ω 随电压变化的图像
D．闭合S 、S ，断开S ，电路允许的最大功率是9W
2 3 1
5．如图甲所示，电源电压恒定，小灯泡L的额定电压为5V。闭合开关S，调节滑动变阻器的滑片，
绘制了电流表示数与电压表示数关系图象如图乙所示，电流表示数与滑动变阻器 R连入电路阻
值的变化关系如图丙所示。则下列说法中正确的是（ ）A．电源电压为5V
B．小灯泡正常发光时电阻为2.5
C．当电压表示数为1V时，滑动Ω变阻器消耗的电功率为2.5W
D．当电压表示数为2V时，小灯泡和变阻器消耗的功率之比为1：4

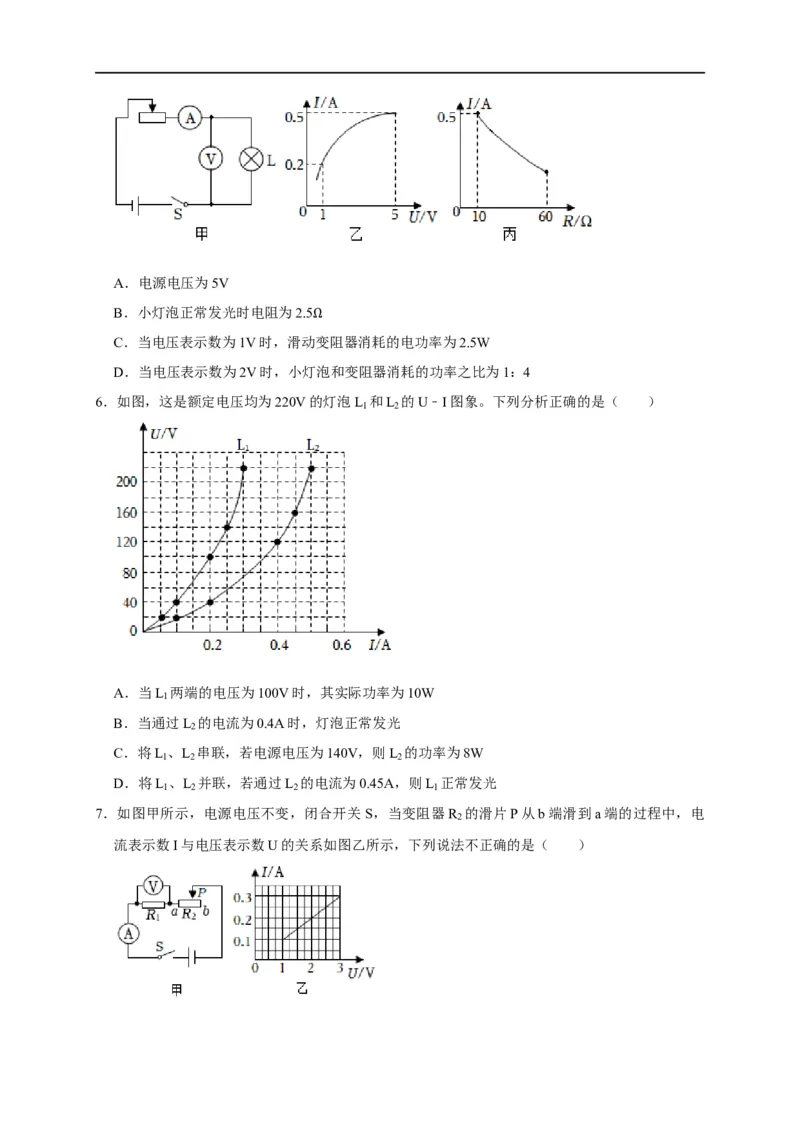

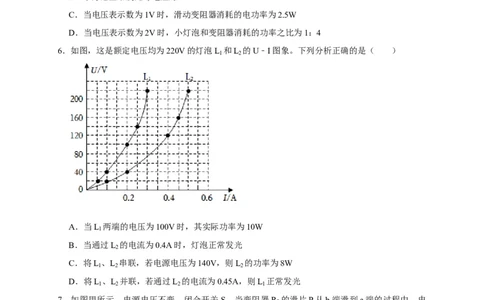

6．如图，这是额定电压均为220V的灯泡L 和L 的U﹣I图象。下列分析正确的是（ ）
1 2
A．当L 两端的电压为100V时，其实际功率为10W
1
B．当通过L 的电流为0.4A时，灯泡正常发光
2
C．将L 、L 串联，若电源电压为140V，则L 的功率为8W
1 2 2
D．将L 、L 并联，若通过L 的电流为0.45A，则L 正常发光
1 2 2 1
7．如图甲所示，电源电压不变，闭合开关 S，当变阻器R 的滑片P从b端滑到a端的过程中，电
2
流表示数I与电压表示数U的关系如图乙所示，下列说法不正确的是（ ）A．R 的阻值为10
1
B．变阻器R
2
的最大Ω阻值为20
C．该过程中变阻器R
2
的电功率Ω先增大后减小
D．电流表示数为0.2A时，R 、R 消耗功率之比P ：P ＝1：2
1 2 1 2

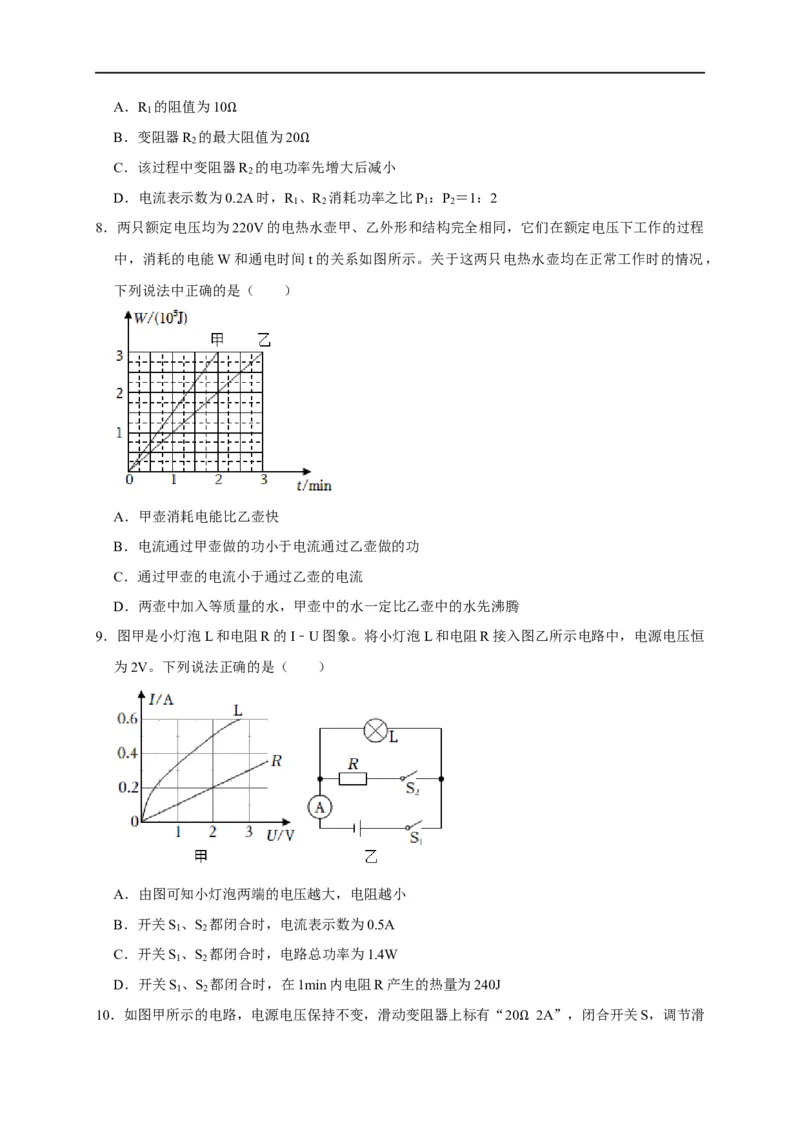

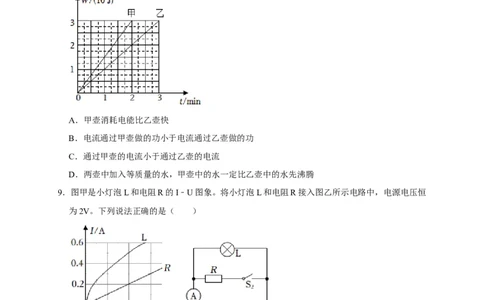

8．两只额定电压均为220V的电热水壶甲、乙外形和结构完全相同，它们在额定电压下工作的过程
中，消耗的电能W和通电时间t的关系如图所示。关于这两只电热水壶均在正常工作时的情况，
下列说法中正确的是（ ）
A．甲壶消耗电能比乙壶快
B．电流通过甲壶做的功小于电流通过乙壶做的功
C．通过甲壶的电流小于通过乙壶的电流
D．两壶中加入等质量的水，甲壶中的水一定比乙壶中的水先沸腾
9．图甲是小灯泡L和电阻R的I﹣U图象。将小灯泡L和电阻R接入图乙所示电路中，电源电压恒
为2V。下列说法正确的是（ ）
A．由图可知小灯泡两端的电压越大，电阻越小
B．开关S 、S 都闭合时，电流表示数为0.5A
1 2
C．开关S 、S 都闭合时，电路总功率为1.4W
1 2
D．开关S 、S 都闭合时，在1min内电阻R产生的热量为240J
1 2

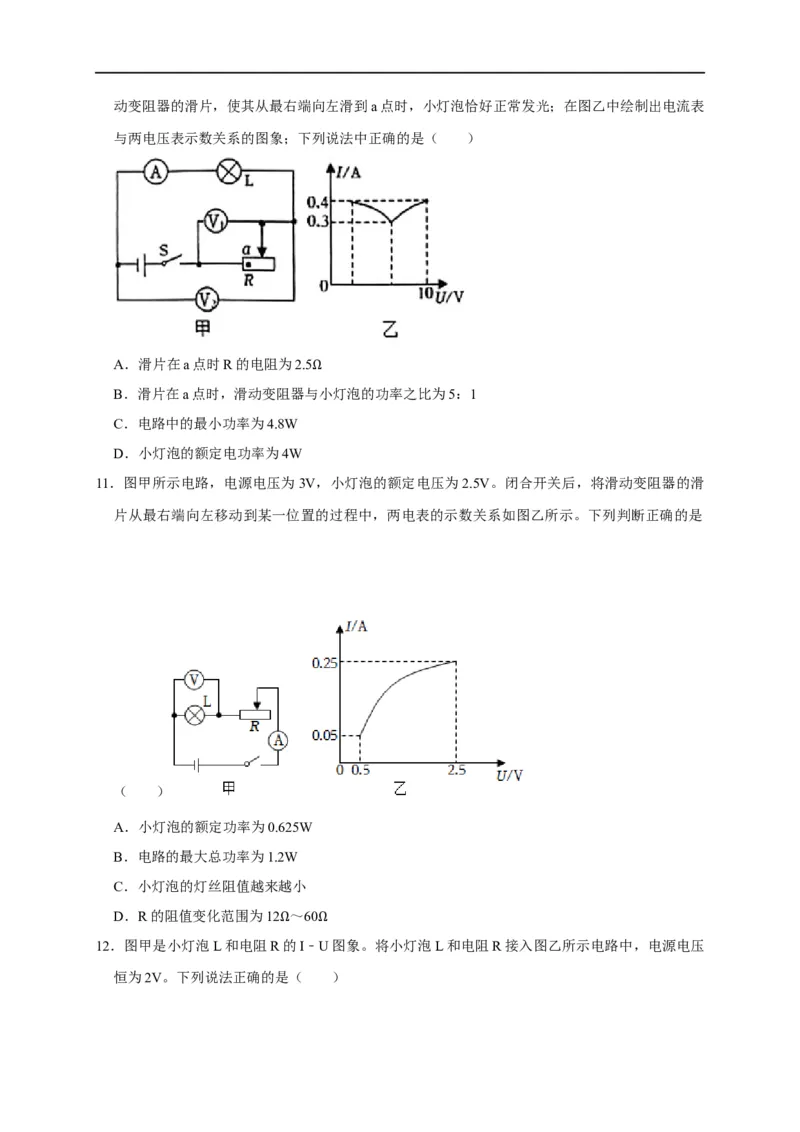

10．如图甲所示的电路，电源电压保持不变，滑动变阻器上标有“20 2A”，闭合开关S，调节滑
Ω动变阻器的滑片，使其从最右端向左滑到a点时，小灯泡恰好正常发光；在图乙中绘制出电流表
与两电压表示数关系的图象；下列说法中正确的是（ ）
A．滑片在a点时R的电阻为2.5
B．滑片在a点时，滑动变阻器与Ω小灯泡的功率之比为5：1
C．电路中的最小功率为4.8W
D．小灯泡的额定电功率为4W
11．图甲所示电路，电源电压为3V，小灯泡的额定电压为2.5V。闭合开关后，将滑动变阻器的滑
片从最右端向左移动到某一位置的过程中，两电表的示数关系如图乙所示。下列判断正确的是
（ ）
A．小灯泡的额定功率为0.625W
B．电路的最大总功率为1.2W
C．小灯泡的灯丝阻值越来越小
D．R的阻值变化范围为12 ～60

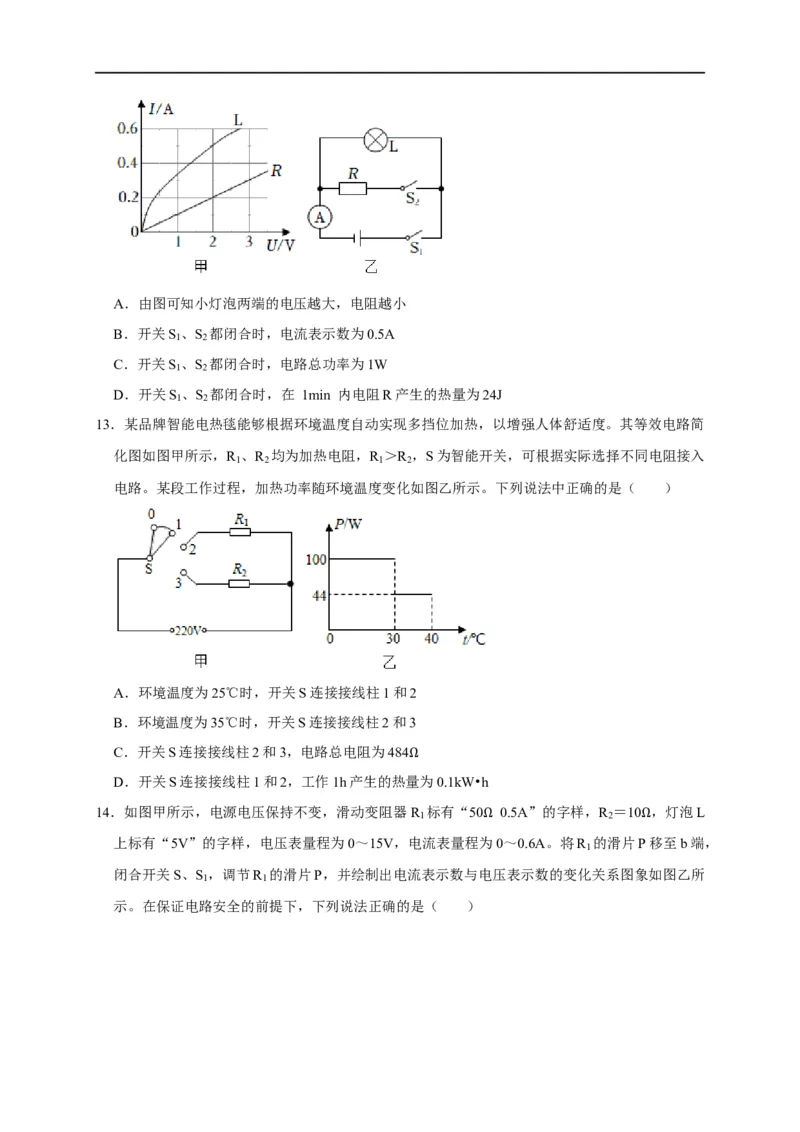

12．图甲是小灯泡L和电阻RΩ的I﹣ΩU图象。将小灯泡L和电阻R接入图乙所示电路中，电源电压
恒为2V。下列说法正确的是（ ）A．由图可知小灯泡两端的电压越大，电阻越小
B．开关S 、S 都闭合时，电流表示数为0.5A
1 2
C．开关S 、S 都闭合时，电路总功率为1W
1 2
D．开关S 、S 都闭合时，在 1min 内电阻R产生的热量为24J
1 2
13．某品牌智能电热毯能够根据环境温度自动实现多挡位加热，以增强人体舒适度。其等效电路简
化图如图甲所示，R 、R 均为加热电阻，R ＞R ，S为智能开关，可根据实际选择不同电阻接入
1 2 1 2
电路。某段工作过程，加热功率随环境温度变化如图乙所示。下列说法中正确的是（ ）
A．环境温度为25℃时，开关S连接接线柱1和2
B．环境温度为35℃时，开关S连接接线柱2和3
C．开关S连接接线柱2和3，电路总电阻为484
D．开关S连接接线柱1和2，工作1h产生的热量Ω为0.1kW•h

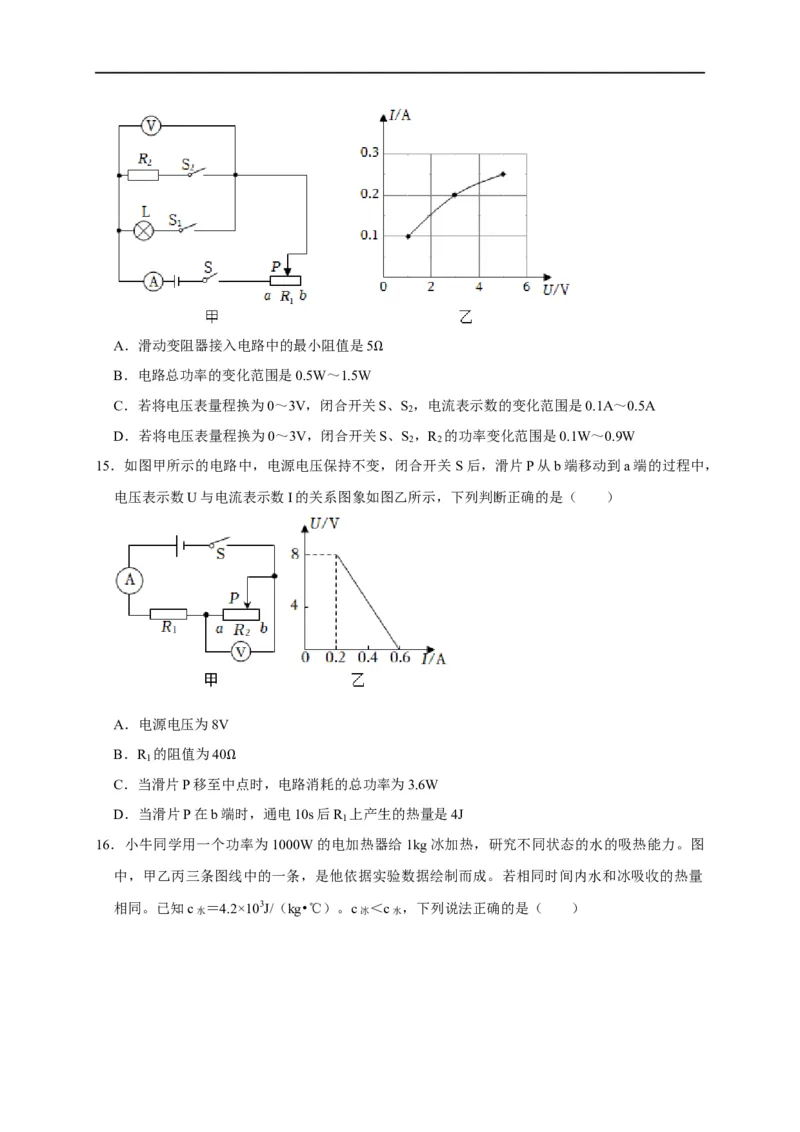

14．如图甲所示，电源电压保持不变，滑动变阻器R 标有“50 0.5A”的字样，R ＝10 ，灯泡L
1 2
上标有“5V”的字样，电压表量程为0～15V，电流表量程为Ω0～0.6A。将R 的滑片PΩ移至b端，
1
闭合开关S、S ，调节R 的滑片P，并绘制出电流表示数与电压表示数的变化关系图象如图乙所
1 1
示。在保证电路安全的前提下，下列说法正确的是（ ）A．滑动变阻器接入电路中的最小阻值是5
B．电路总功率的变化范围是0.5W～1.5WΩ
C．若将电压表量程换为0～3V，闭合开关S、S ，电流表示数的变化范围是0.1A～0.5A
2
D．若将电压表量程换为0～3V，闭合开关S、S ，R 的功率变化范围是0.1W～0.9W
2 2
15．如图甲所示的电路中，电源电压保持不变，闭合开关 S后，滑片P从b端移动到a端的过程中，
电压表示数U与电流表示数I的关系图象如图乙所示，下列判断正确的是（ ）
A．电源电压为8V
B．R 的阻值为40
1
C．当滑片P移至中Ω点时，电路消耗的总功率为3.6W
D．当滑片P在b端时，通电10s后R 上产生的热量是4J
1

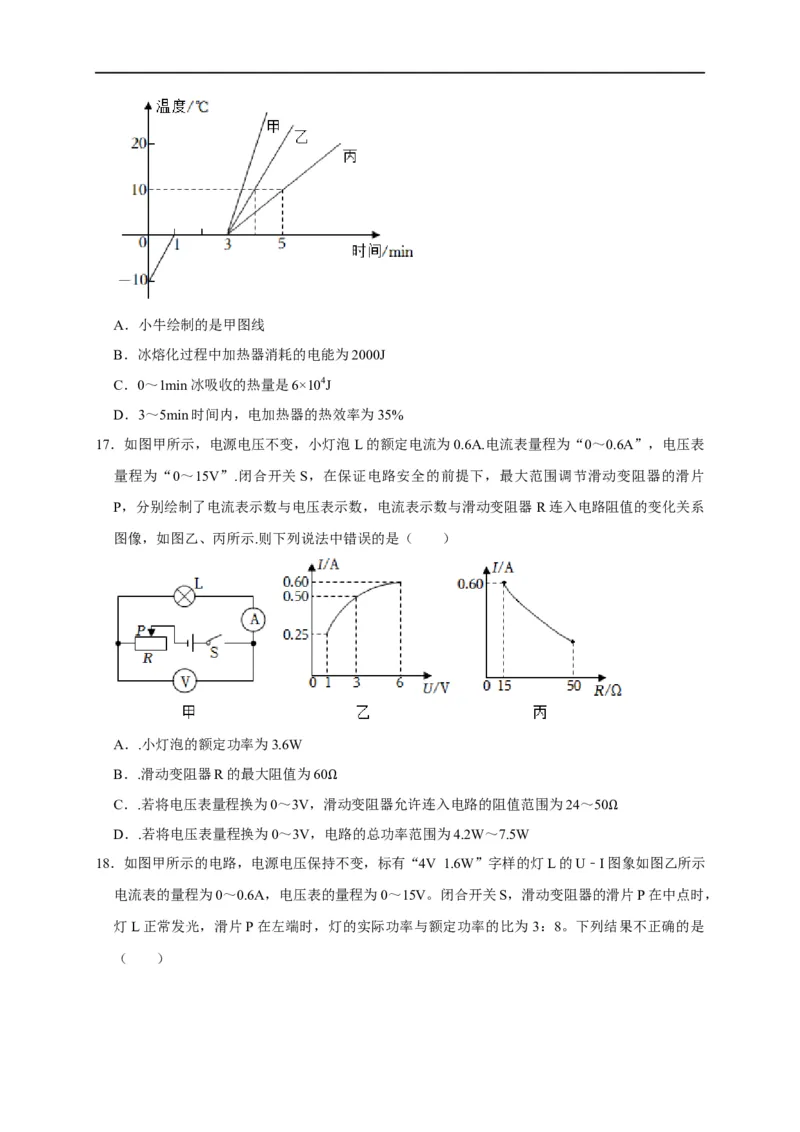

16．小牛同学用一个功率为1000W的电加热器给1kg冰加热，研究不同状态的水的吸热能力。图
中，甲乙丙三条图线中的一条，是他依据实验数据绘制而成。若相同时间内水和冰吸收的热量
相同。已知c水 ＝4.2×103J/（kg•℃）。c冰 ＜c水 ，下列说法正确的是（ ）A．小牛绘制的是甲图线
B．冰熔化过程中加热器消耗的电能为2000J
C．0～1min冰吸收的热量是6×104J
D．3～5min时间内，电加热器的热效率为35%
17．如图甲所示，电源电压不变，小灯泡L的额定电流为0.6A.电流表量程为“0～0.6A”，电压表
量程为“0～15V”.闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片
P，分别绘制了电流表示数与电压表示数，电流表示数与滑动变阻器 R连入电路阻值的变化关系
图像，如图乙、丙所示.则下列说法中错误的是（ ）
A．.小灯泡的额定功率为3.6W
B．.滑动变阻器R的最大阻值为60
C．.若将电压表量程换为0～3V，滑Ω动变阻器允许连入电路的阻值范围为24～50
D．.若将电压表量程换为0～3V，电路的总功率范围为4.2W～7.5W Ω

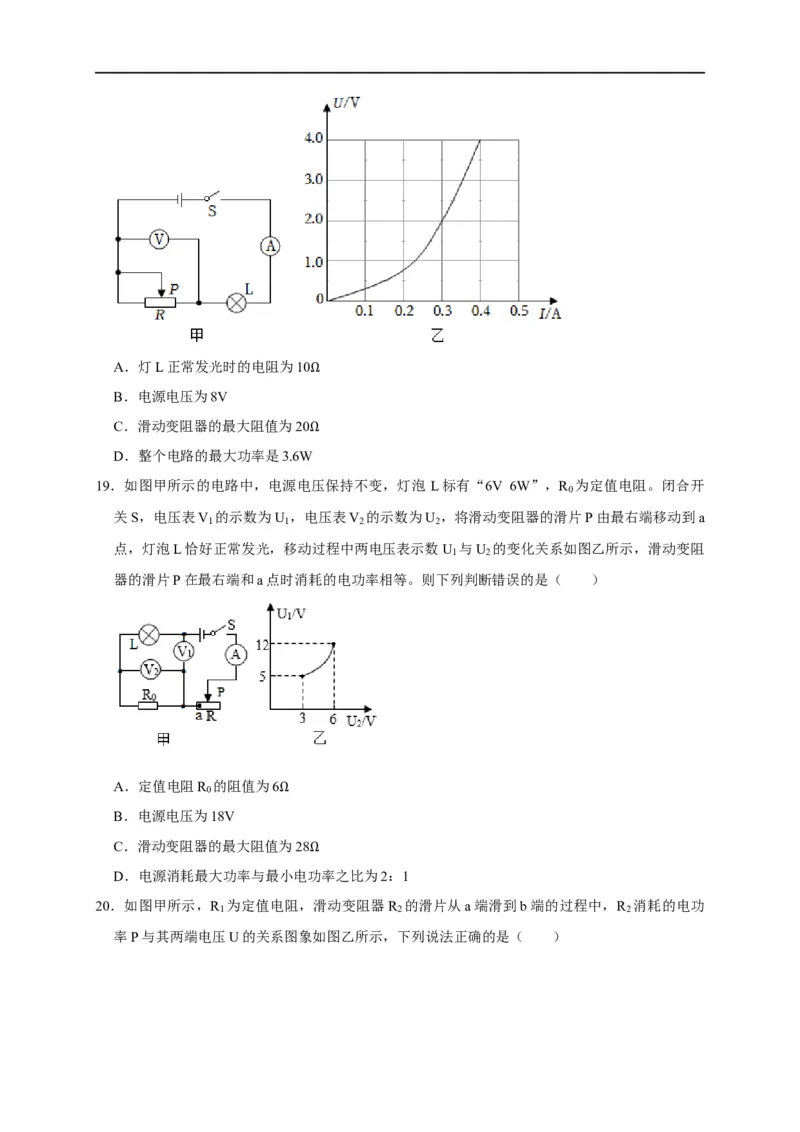

18．如图甲所示的电路，电源电压保持不变，标有“4V 1.6W”字样的灯L的U﹣I图象如图乙所示
电流表的量程为0～0.6A，电压表的量程为0～15V。闭合开关S，滑动变阻器的滑片P在中点时，
灯L正常发光，滑片P在左端时，灯的实际功率与额定功率的比为 3：8。下列结果不正确的是
（ ）A．灯L正常发光时的电阻为10
B．电源电压为8V Ω
C．滑动变阻器的最大阻值为20
D．整个电路的最大功率是3.6WΩ
19．如图甲所示的电路中，电源电压保持不变，灯泡 L标有“6V 6W”，R 为定值电阻。闭合开
0
关S，电压表V 的示数为U ，电压表V 的示数为U ，将滑动变阻器的滑片P由最右端移动到a
1 1 2 2
点，灯泡L恰好正常发光，移动过程中两电压表示数U 与U 的变化关系如图乙所示，滑动变阻
1 2
器的滑片P在最右端和a点时消耗的电功率相等。则下列判断错误的是（ ）
A．定值电阻R 的阻值为6
0
B．电源电压为18V Ω
C．滑动变阻器的最大阻值为28
D．电源消耗最大功率与最小电功Ω率之比为2：1

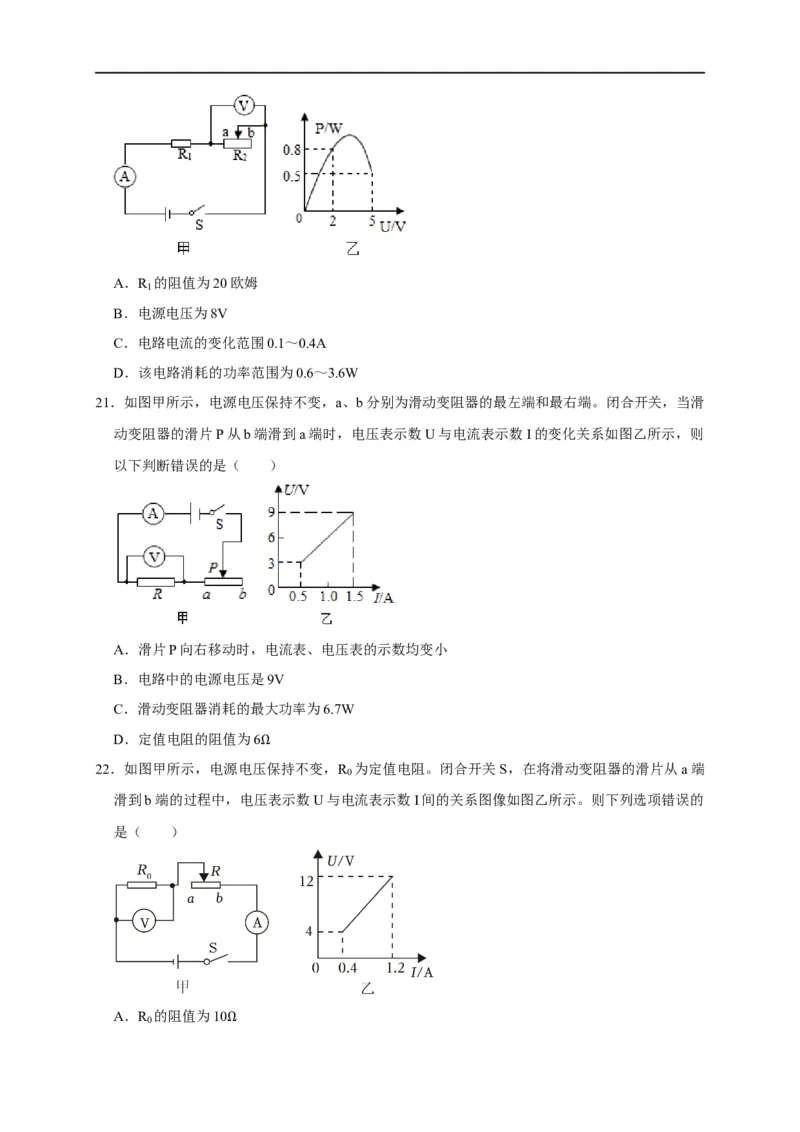

20．如图甲所示，R 为定值电阻，滑动变阻器R 的滑片从a端滑到b端的过程中，R 消耗的电功
1 2 2
率P与其两端电压U的关系图象如图乙所示，下列说法正确的是（ ）A．R 的阻值为20欧姆
1
B．电源电压为8V
C．电路电流的变化范围0.1～0.4A
D．该电路消耗的功率范围为0.6～3.6W
21．如图甲所示，电源电压保持不变，a、b分别为滑动变阻器的最左端和最右端。闭合开关，当滑
动变阻器的滑片P从b端滑到a端时，电压表示数U与电流表示数I的变化关系如图乙所示，则
以下判断错误的是（ ）
A．滑片P向右移动时，电流表、电压表的示数均变小
B．电路中的电源电压是9V
C．滑动变阻器消耗的最大功率为6.7W
D．定值电阻的阻值为6
22．如图甲所示，电源电压Ω保持不变，R
0
为定值电阻。闭合开关S，在将滑动变阻器的滑片从a端
滑到b端的过程中，电压表示数U与电流表示数I间的关系图像如图乙所示。则下列选项错误的
是（ ）
A．R 的阻值为10
0
ΩB．变阻器R的最大阻值为30
C．电源电压为12V Ω
D．当滑动变阻器R与电阻R 消耗的功率相等时，电路的总功率为7.2W
0

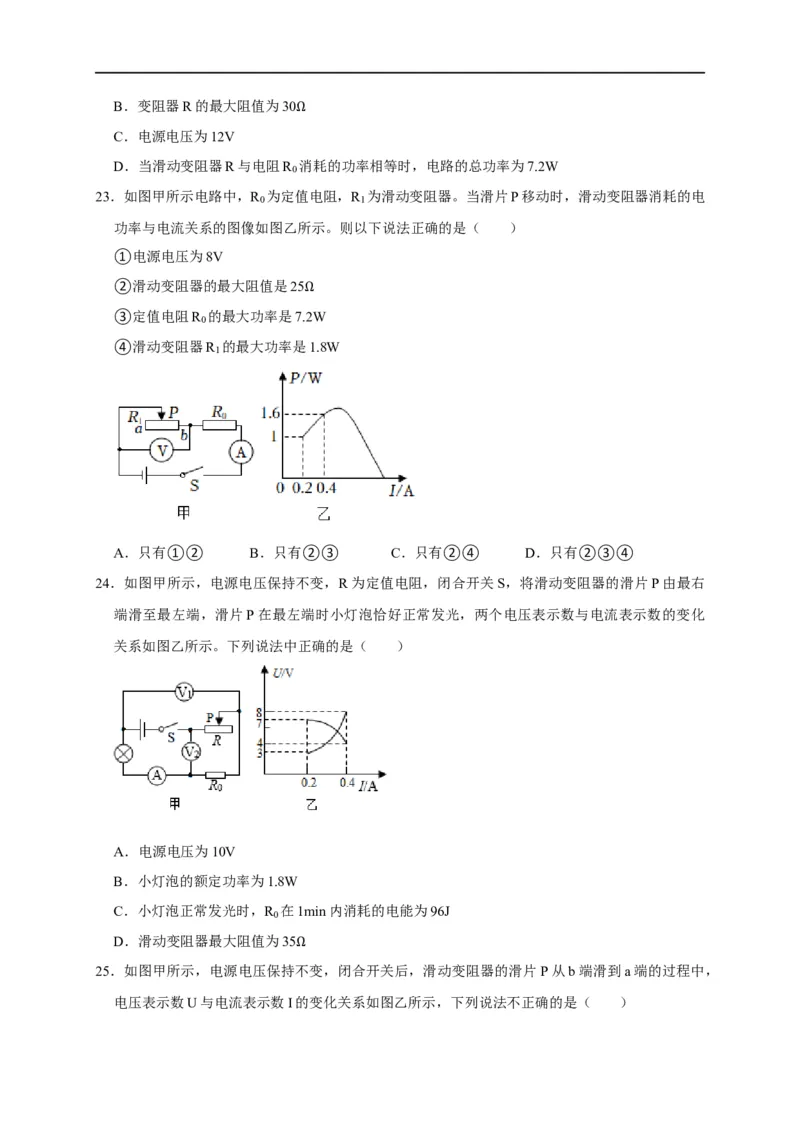

23．如图甲所示电路中，R 为定值电阻，R 为滑动变阻器。当滑片P移动时，滑动变阻器消耗的电
0 1
功率与电流关系的图像如图乙所示。则以下说法正确的是（ ）
①电源电压为8V
②滑动变阻器的最大阻值是25
③定值电阻R
0
的最大功率是7.Ω2W
④滑动变阻器R 的最大功率是1.8W
1
A．只有①② B．只有②③ C．只有②④ D．只有②③④
24．如图甲所示，电源电压保持不变，R为定值电阻，闭合开关S，将滑动变阻器的滑片P由最右
端滑至最左端，滑片P在最左端时小灯泡恰好正常发光，两个电压表示数与电流表示数的变化
关系如图乙所示。下列说法中正确的是（ ）
A．电源电压为10V
B．小灯泡的额定功率为1.8W
C．小灯泡正常发光时，R 在1min内消耗的电能为96J
0
D．滑动变阻器最大阻值为35
25．如图甲所示，电源电压保持不Ω变，闭合开关后，滑动变阻器的滑片 P从b端滑到a端的过程中，
电压表示数U与电流表示数I的变化关系如图乙所示，下列说法不正确的是（ ）A．电源电压为9V
B．定值电阻R的阻值为6
C．滑动变阻器的阻值范围Ω是0～18
D．电阻R消耗的最大功率为13.5WΩ
