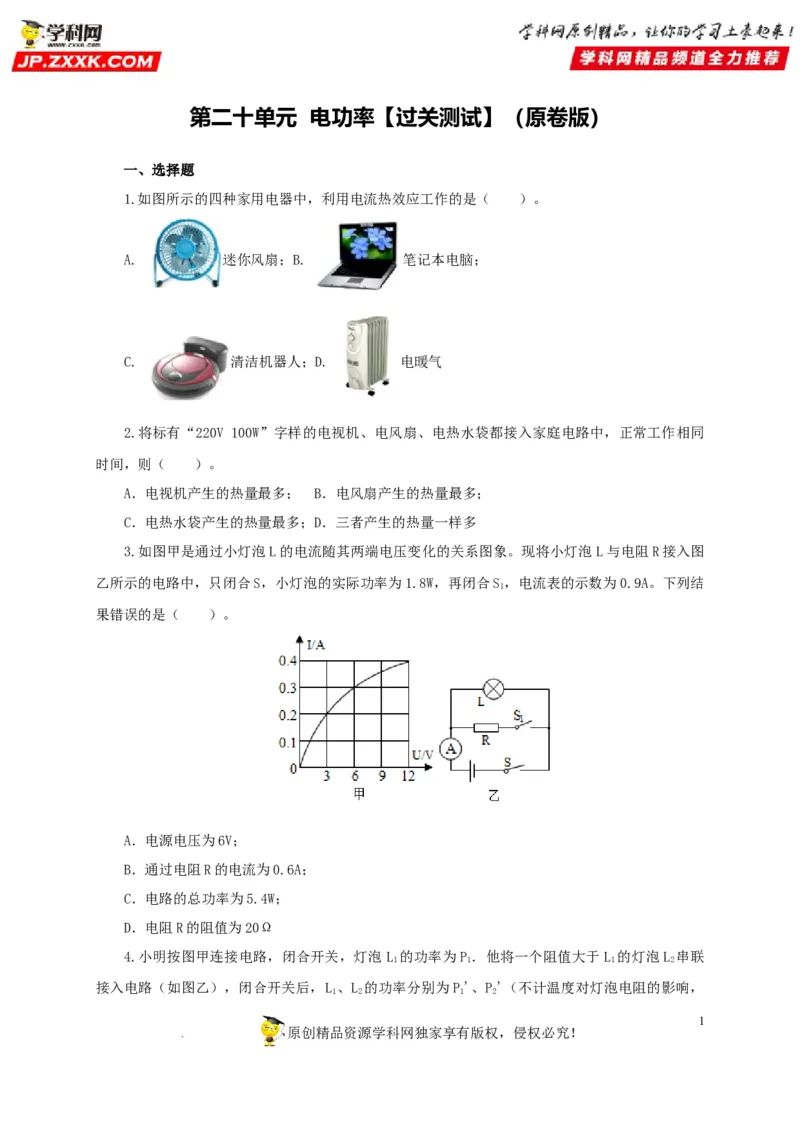

第二十单元 电功率【过关测试】（原卷版）
一、选择题
1.如图所示的四种家用电器中，利用电流热效应工作的是（ ）。
A. 迷你风扇；B. 笔记本电脑；
C. 清洁机器人；D. 电暖气

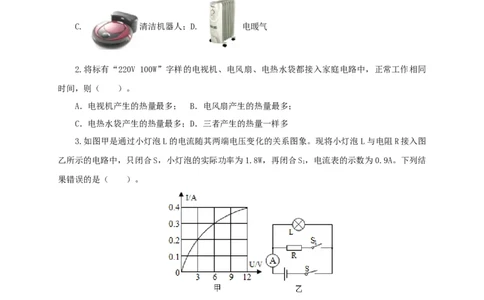

2.将标有“220V 100W”字样的电视机、电风扇、电热水袋都接入家庭电路中，正常工作相同
时间，则（ ）。
A．电视机产生的热量最多； B．电风扇产生的热量最多；
C．电热水袋产生的热量最多；D．三者产生的热量一样多
3.如图甲是通过小灯泡L的电流随其两端电压变化的关系图象。现将小灯泡 L与电阻R接入图
乙所示的电路中，只闭合S，小灯泡的实际功率为1.8W，再闭合S，电流表的示数为0.9A。下列结
1
果错误的是（ ）。
A．电源电压为6V；
B．通过电阻R的电流为0.6A；
C．电路的总功率为5.4W；
D．电阻R的阻值为20Ω
4.小明按图甲连接电路，闭合开关，灯泡 L 的功率为P ．他将一个阻值大于L 的灯泡L 串联
1 1 1 2
接入电路（如图乙），闭合开关后，L 、L 的功率分别为P'、P'（不计温度对灯泡电阻的影响，
1 2 1 2
1
原创精品资源学科网独家享有版权，侵权必究！

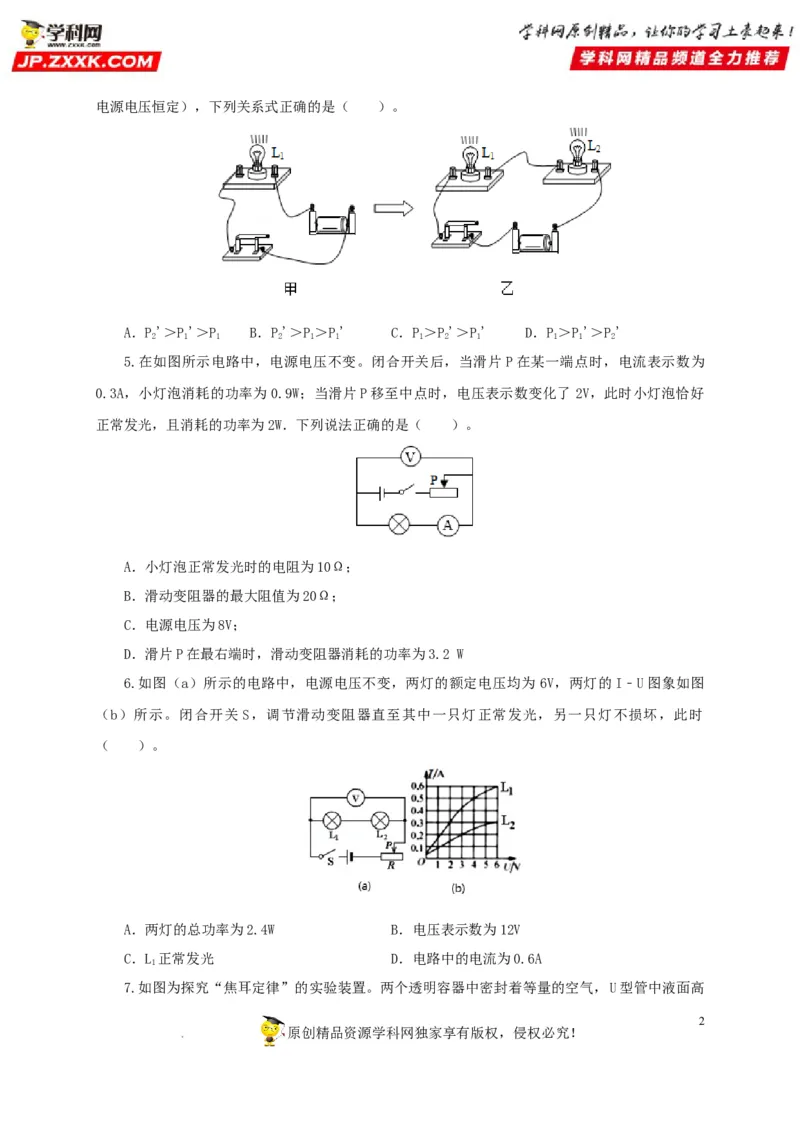

学科网（北京）股份有限公司电源电压恒定），下列关系式正确的是（ ）。
A．P'＞P'＞P B．P'＞P＞P' C．P＞P'＞P' D．P＞P'＞P'
2 1 1 2 1 1 1 2 1 1 1 2

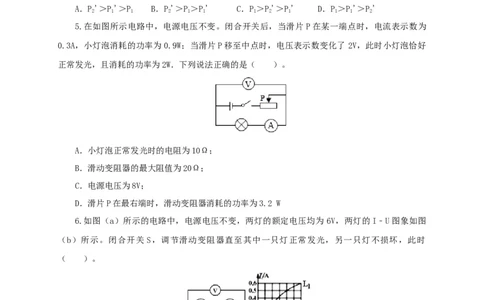

5.在如图所示电路中，电源电压不变。闭合开关后，当滑片P在某一端点时，电流表示数为
0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了 2V，此时小灯泡恰好
正常发光，且消耗的功率为2W．下列说法正确的是（ ）。
A．小灯泡正常发光时的电阻为10Ω；
B．滑动变阻器的最大阻值为20Ω；
C．电源电压为8V；
D．滑片P在最右端时，滑动变阻器消耗的功率为3.2 W
6.如图（a）所示的电路中，电源电压不变，两灯的额定电压均为 6V，两灯的I﹣U图象如图
（b）所示。闭合开关 S，调节滑动变阻器直至其中一只灯正常发光，另一只灯不损坏，此时
（ ）。
A．两灯的总功率为2.4W B．电压表示数为12V
C．L 正常发光 D．电路中的电流为0.6A
1
7.如图为探究“焦耳定律”的实验装置。两个透明容器中密封着等量的空气，U型管中液面高
2
原创精品资源学科网独家享有版权，侵权必究！

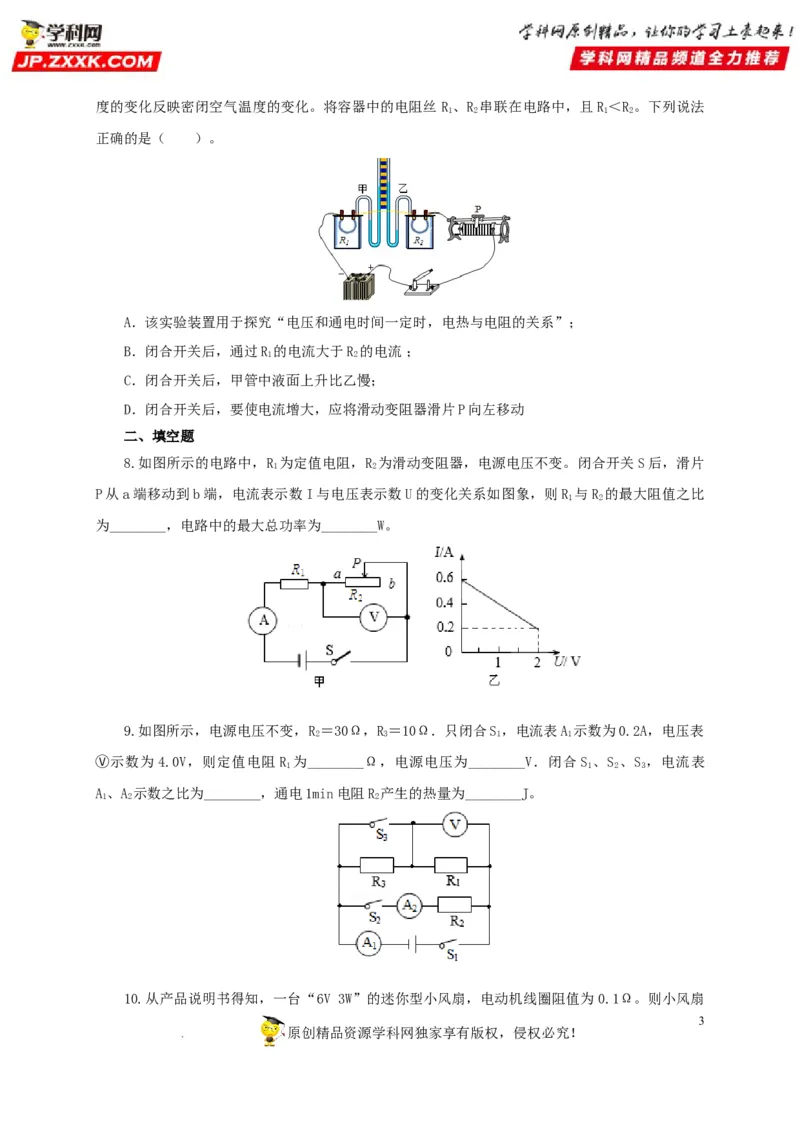

学科网（北京）股份有限公司度的变化反映密闭空气温度的变化。将容器中的电阻丝 R 、R 串联在电路中，且R ＜R 。下列说法
1 2 1 2
正确的是（ ）。
A．该实验装置用于探究“电压和通电时间一定时，电热与电阻的关系”；
B．闭合开关后，通过R 的电流大于R 的电流 ；
1 2
C．闭合开关后，甲管中液面上升比乙慢；
D．闭合开关后，要使电流增大，应将滑动变阻器滑片P向左移动
二、填空题

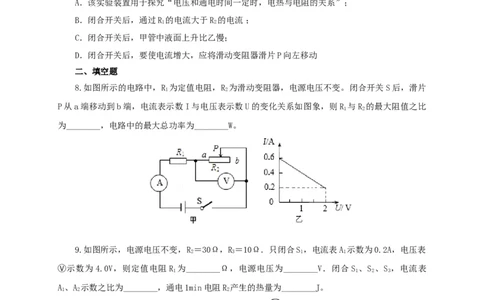

8.如图所示的电路中，R 为定值电阻，R 为滑动变阻器，电源电压不变。闭合开关S后，滑片
1 2
P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图象，则R 与R 的最大阻值之比
1 2
为________，电路中的最大总功率为________W。
9.如图所示，电源电压不变，R ＝30Ω，R ＝10Ω．只闭合S ，电流表A 示数为0.2A，电压表
2 3 1 1
Ⓥ示数为4.0V，则定值电阻R 为________Ω，电源电压为________V．闭合S 、S 、S ，电流表
1 1 2 3
A、A 示数之比为________，通电1min电阻R 产生的热量为________J。
1 2 2
10.从产品说明书得知，一台“6V 3W”的迷你型小风扇，电动机线圈阻值为0.1Ω。则小风扇
3
原创精品资源学科网独家享有版权，侵权必究！

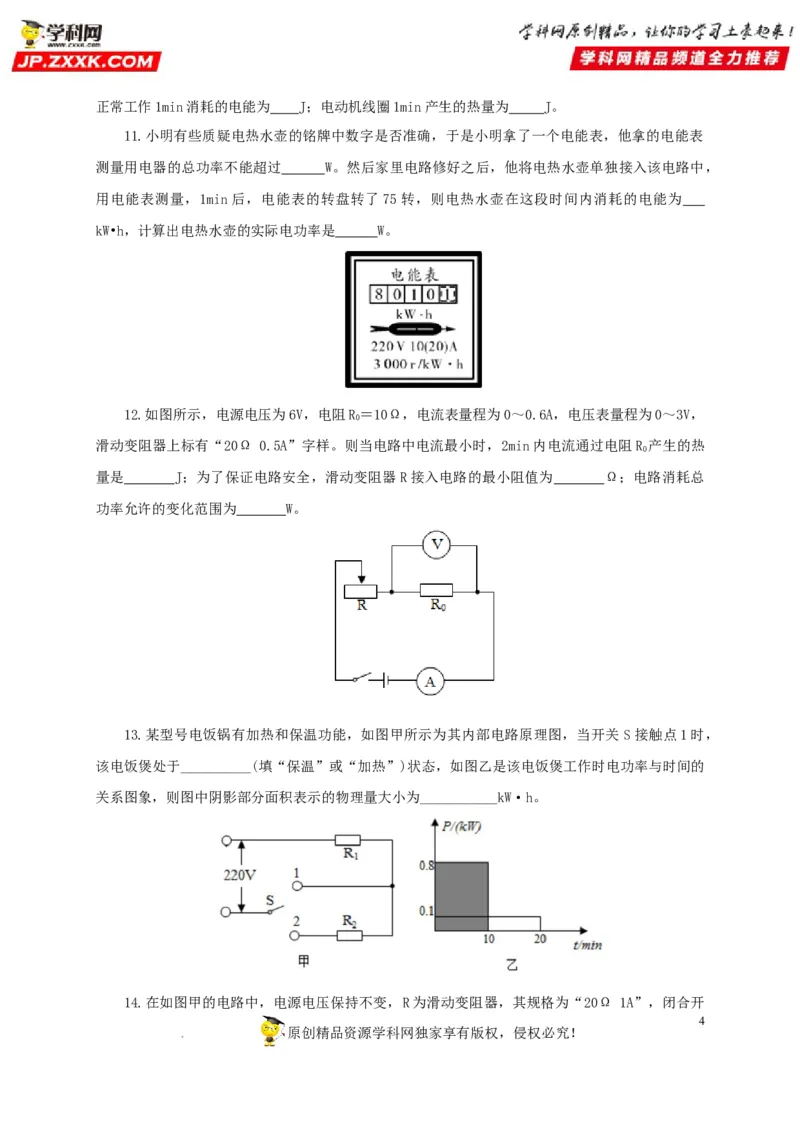

学科网（北京）股份有限公司正常工作1min消耗的电能为 J；电动机线圈1min产生的热量为 J。
11.小明有些质疑电热水壶的铭牌中数字是否准确，于是小明拿了一个电能表，他拿的电能表
测量用电器的总功率不能超过 W。然后家里电路修好之后，他将电热水壶单独接入该电路中，
用电能表测量，1min后，电能表的转盘转了75转，则电热水壶在这段时间内消耗的电能为
kW•h，计算出电热水壶的实际电功率是 W。

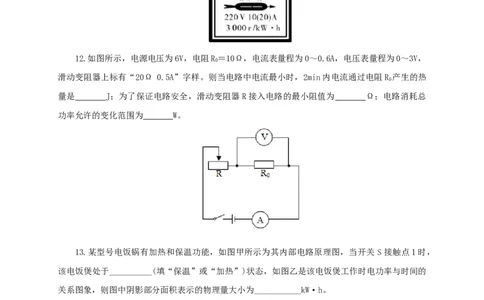

12.如图所示，电源电压为6V，电阻R＝10Ω，电流表量程为0～0.6A，电压表量程为0～3V，
0
滑动变阻器上标有“20Ω 0.5A”字样。则当电路中电流最小时，2min内电流通过电阻R 产生的热
0
量是 J；为了保证电路安全，滑动变阻器R接入电路的最小阻值为 Ω；电路消耗总
功率允许的变化范围为 W。
13.某型号电饭锅有加热和保温功能，如图甲所示为其内部电路原理图，当开关 S接触点1时，
该电饭煲处于__________(填“保温”或“加热”)状态，如图乙是该电饭煲工作时电功率与时间的
关系图象，则图中阴影部分面积表示的物理量大小为___________kW·h。
14.在如图甲的电路中，电源电压保持不变，R为滑动变阻器，其规格为“20Ω 1A”，闭合开
4
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司关S，当滑片P从一端滑到另一端的过程中测到R的电功率与通过它的电流关系图象如图乙所示，
则电源电压为 V，定值电阻R 的阻值为 Ω，图乙中的P＝ W。
0 1
三、实验题

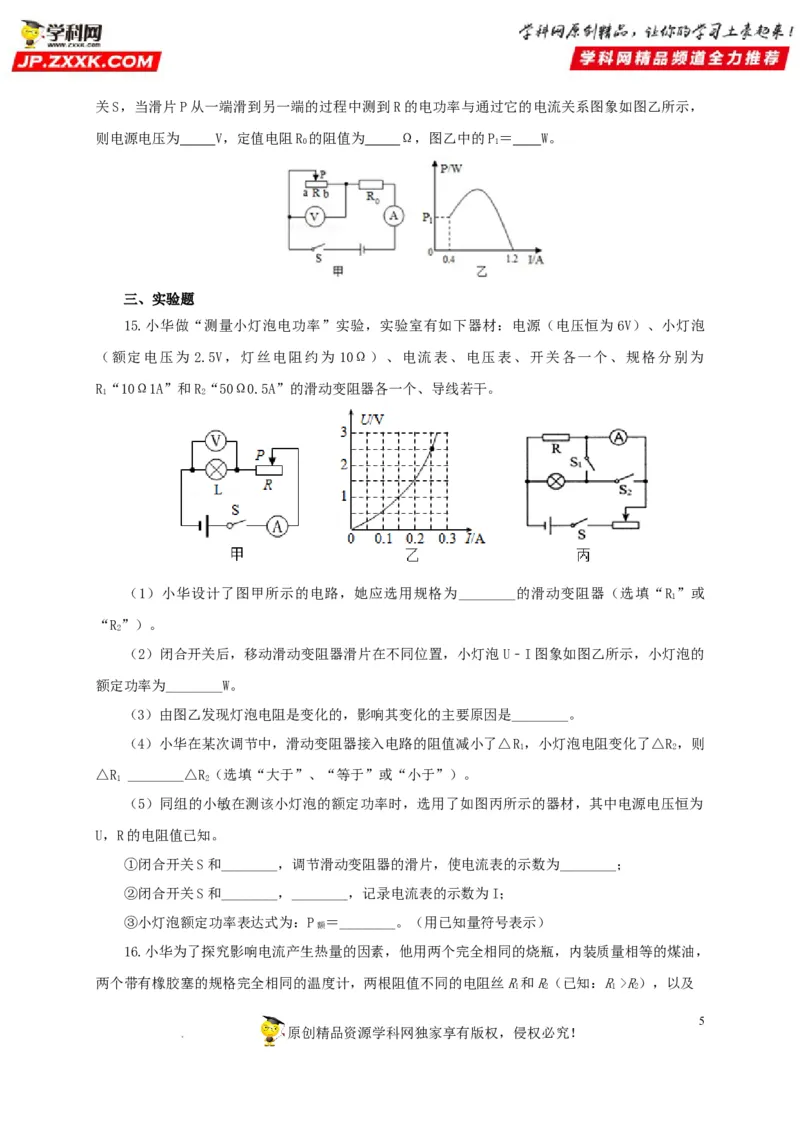

15.小华做“测量小灯泡电功率”实验，实验室有如下器材：电源（电压恒为 6V）、小灯泡
（额定电压为 2.5V，灯丝电阻约为 10Ω）、电流表、电压表、开关各一个、规格分别为
R“10Ω1A”和R“50Ω0.5A”的滑动变阻器各一个、导线若干。
1 2
（1）小华设计了图甲所示的电路，她应选用规格为________的滑动变阻器（选填“R”或
1
“R”）。
2
（2）闭合开关后，移动滑动变阻器滑片在不同位置，小灯泡U﹣I图象如图乙所示，小灯泡的
额定功率为________W。
（3）由图乙发现灯泡电阻是变化的，影响其变化的主要原因是________。
（4）小华在某次调节中，滑动变阻器接入电路的阻值减小了△R，小灯泡电阻变化了△R，则
1 2
△R ________△R（选填“大于”、“等于”或“小于”）。
1 2
（5）同组的小敏在测该小灯泡的额定功率时，选用了如图丙所示的器材，其中电源电压恒为
U，R的电阻值已知。
①闭合开关S和________，调节滑动变阻器的滑片，使电流表的示数为________；
②闭合开关S和________，________，记录电流表的示数为I；
③小灯泡额定功率表达式为：P ＝________。（用已知量符号表示）
额
16.小华为了探究影响电流产生热量的因素，他用两个完全相同的烧瓶，内装质量相等的煤油，
两个带有橡胶塞的规格完全相同的温度计，两根阻值不同的电阻丝R和R（已知：R>R），以及
1 2 1 2
5
原创精品资源学科网独家享有版权，侵权必究！

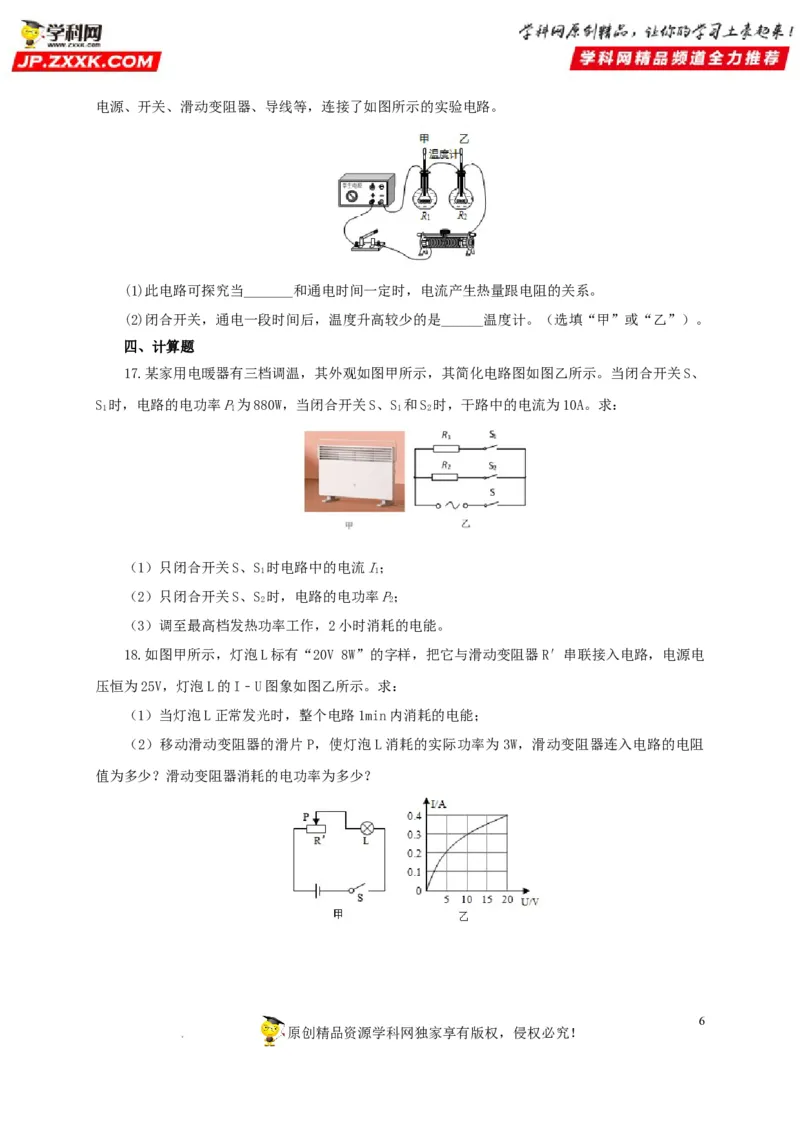

学科网（北京）股份有限公司电源、开关、滑动变阻器、导线等，连接了如图所示的实验电路。
(1)此电路可探究当_______和通电时间一定时，电流产生热量跟电阻的关系。
(2)闭合开关，通电一段时间后，温度升高较少的是______温度计。（选填“甲”或“乙”）。
四、计算题
17.某家用电暖器有三档调温，其外观如图甲所示，其简化电路图如图乙所示。当闭合开关S、
S 时，电路的电功率P为880W，当闭合开关S、S 和S 时，干路中的电流为10A。求：
1 1 1 2
（1）只闭合开关S、S 时电路中的电流I；
1 1
（2）只闭合开关S、S 时，电路的电功率P；
2 2
