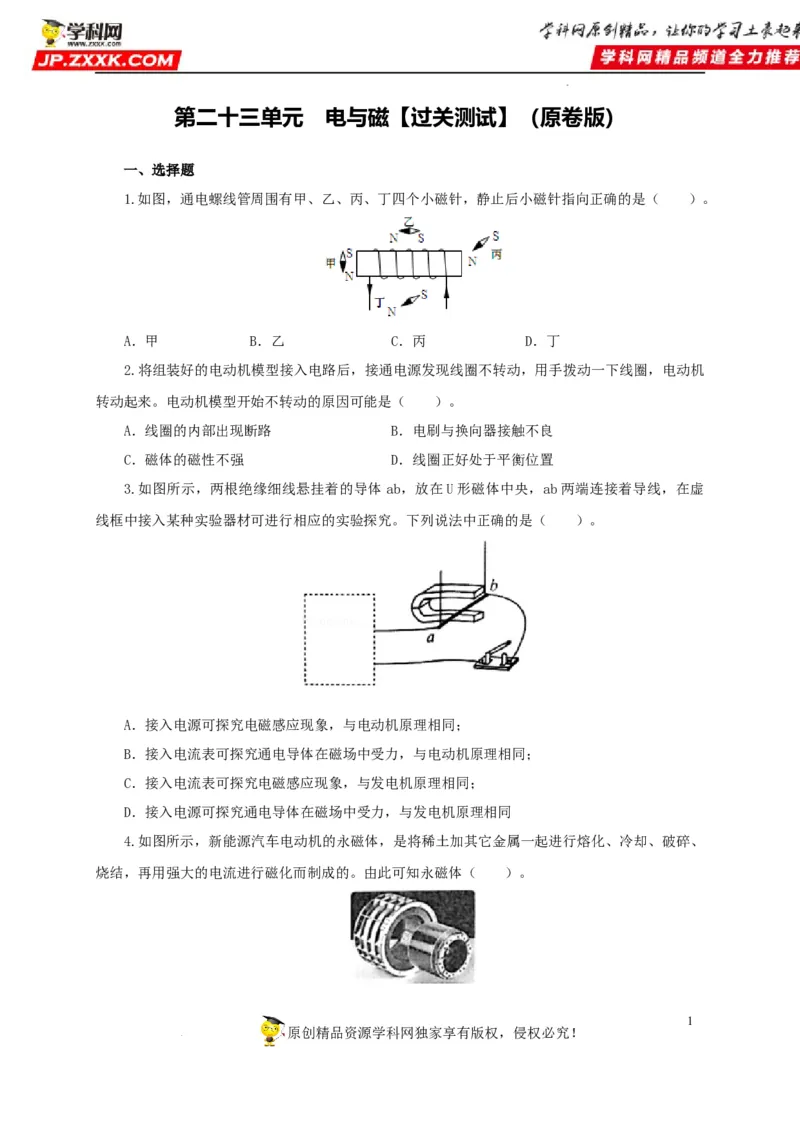

第二十三单元 电与磁【过关测试】（原卷版）
一、选择题
1.如图，通电螺线管周围有甲、乙、丙、丁四个小磁针，静止后小磁针指向正确的是（ ）。

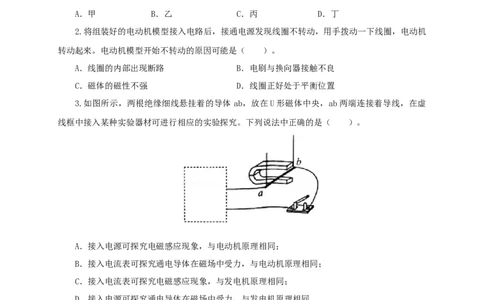

A．甲 B．乙 C．丙 D．丁
2.将组装好的电动机模型接入电路后，接通电源发现线圈不转动，用手拨动一下线圈，电动机
转动起来。电动机模型开始不转动的原因可能是（ ）。
A．线圈的内部出现断路 B．电刷与换向器接触不良
C．磁体的磁性不强 D．线圈正好处于平衡位置
3.如图所示，两根绝缘细线悬挂着的导体 ab，放在U形磁体中央，ab两端连接着导线，在虚
线框中接入某种实验器材可进行相应的实验探究。下列说法中正确的是（ ）。
A．接入电源可探究电磁感应现象，与电动机原理相同；
B．接入电流表可探究通电导体在磁场中受力，与电动机原理相同；
C．接入电流表可探究电磁感应现象，与发电机原理相同；
D．接入电源可探究通电导体在磁场中受力，与发电机原理相同
4.如图所示，新能源汽车电动机的永磁体，是将稀土加其它金属一起进行熔化、冷却、破碎、
烧结，再用强大的电流进行磁化而制成的。由此可知永磁体（ ）。
1
原创精品资源学科网独家享有版权，侵权必究！

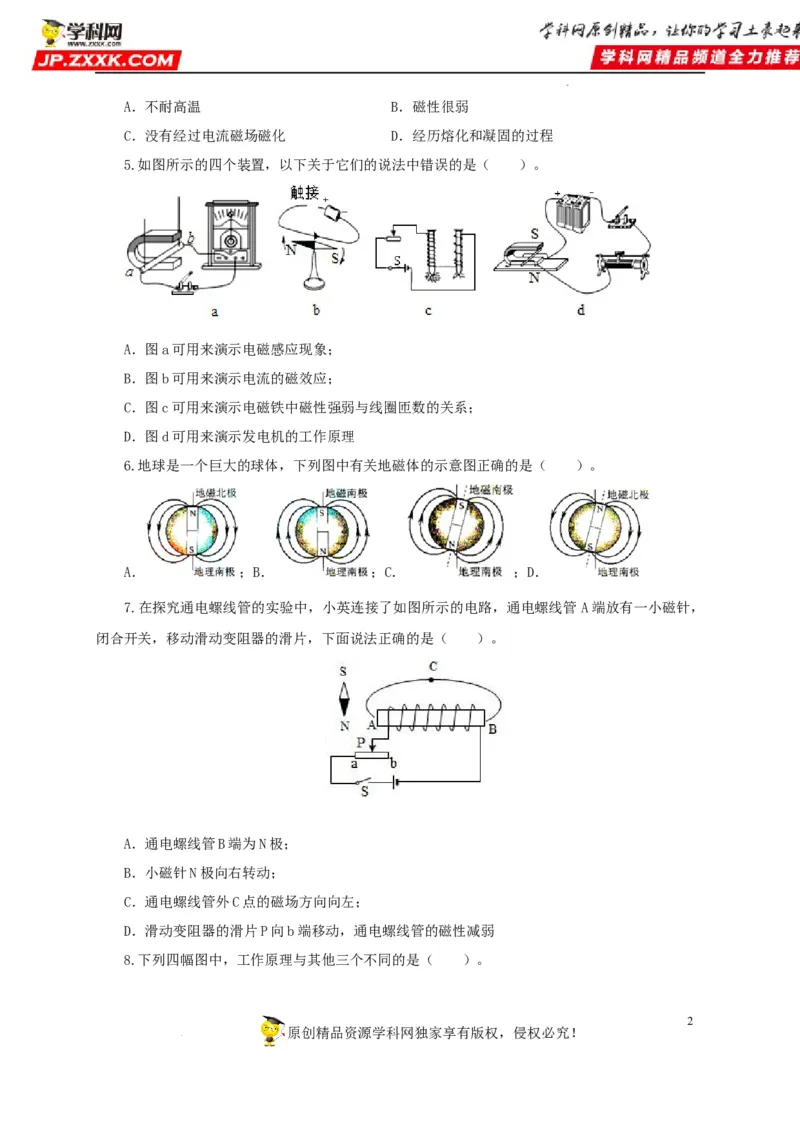

学科网（北京）股份有限公司A．不耐高温 B．磁性很弱
C．没有经过电流磁场磁化 D．经历熔化和凝固的过程
5.如图所示的四个装置，以下关于它们的说法中错误的是（ ）。

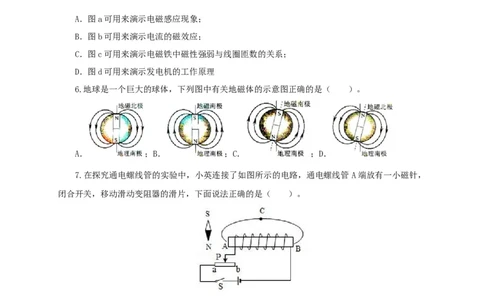

A．图a可用来演示电磁感应现象；
B．图b可用来演示电流的磁效应；
C．图c可用来演示电磁铁中磁性强弱与线圈匝数的关系；
D．图d可用来演示发电机的工作原理
6.地球是一个巨大的球体，下列图中有关地磁体的示意图正确的是（ ）。
A． ；B． ；C． ；D．
7.在探究通电螺线管的实验中，小英连接了如图所示的电路，通电螺线管 A端放有一小磁针，
闭合开关，移动滑动变阻器的滑片，下面说法正确的是（ ）。
A．通电螺线管B端为N极；
B．小磁针N极向右转动；
C．通电螺线管外C点的磁场方向向左；
D．滑动变阻器的滑片P向b端移动，通电螺线管的磁性减弱
8.下列四幅图中，工作原理与其他三个不同的是（ ）。
2
原创精品资源学科网独家享有版权，侵权必究！

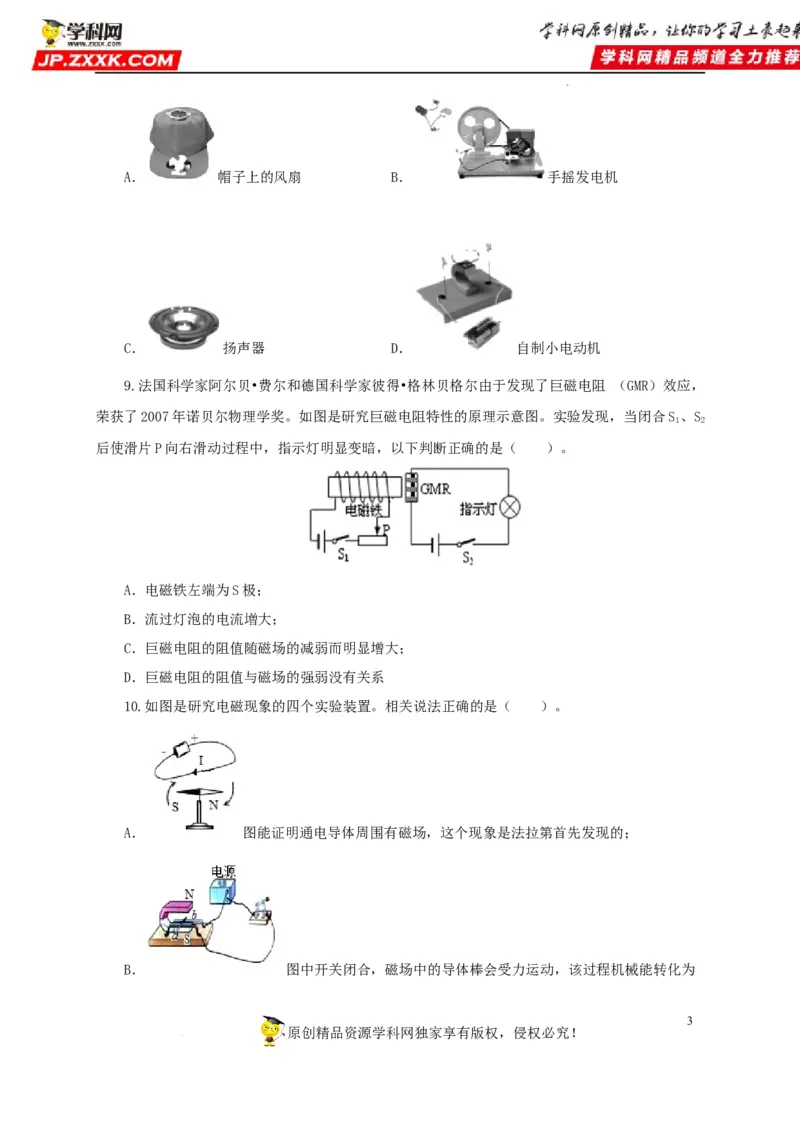

学科网（北京）股份有限公司A． 帽子上的风扇 B． 手摇发电机
C． 扬声器 D． 自制小电动机

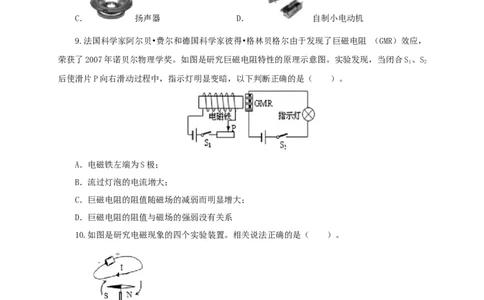

9.法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于发现了巨磁电阻 （GMR）效应，
荣获了2007年诺贝尔物理学奖。如图是研究巨磁电阻特性的原理示意图。实验发现，当闭合S、S
1 2
后使滑片P向右滑动过程中，指示灯明显变暗，以下判断正确的是（ ）。
A．电磁铁左端为S极；
B．流过灯泡的电流増大；
C．巨磁电阻的阻值随磁场的减弱而明显增大；
D．巨磁电阻的阻值与磁场的强弱没有关系
10.如图是研究电磁现象的四个实验装置。相关说法正确的是（ ）。
A． 图能证明通电导体周围有磁场，这个现象是法拉第首先发现的；
B． 图中开关闭合，磁场中的导体棒会受力运动，该过程机械能转化为
3
原创精品资源学科网独家享有版权，侵权必究！

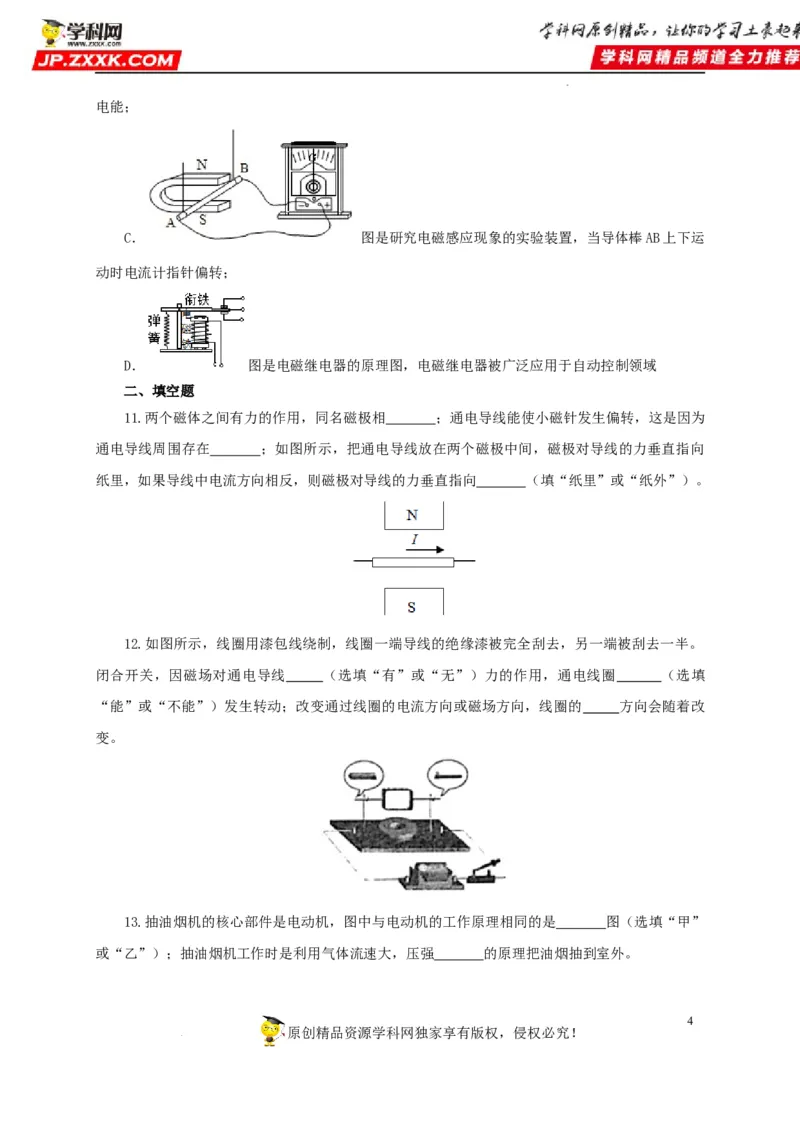

学科网（北京）股份有限公司电能；
C． 图是研究电磁感应现象的实验装置，当导体棒AB上下运
动时电流计指针偏转；

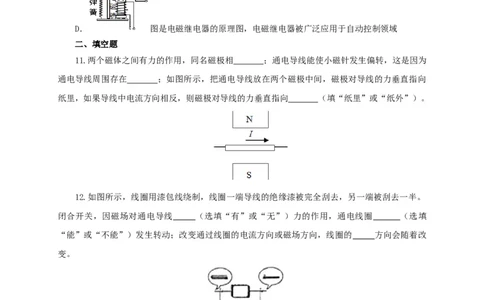

D． 图是电磁继电器的原理图，电磁继电器被广泛应用于自动控制领域
二、填空题
11.两个磁体之间有力的作用，同名磁极相 ；通电导线能使小磁针发生偏转，这是因为
通电导线周围存在 ；如图所示，把通电导线放在两个磁极中间，磁极对导线的力垂直指向
纸里，如果导线中电流方向相反，则磁极对导线的力垂直指向 （填“纸里”或“纸外”）。
12.如图所示，线圈用漆包线绕制，线圈一端导线的绝缘漆被完全刮去，另一端被刮去一半。
闭合开关，因磁场对通电导线 （选填“有”或“无”）力的作用，通电线圈 （选填
“能”或“不能”）发生转动；改变通过线圈的电流方向或磁场方向，线圈的 方向会随着改
变。

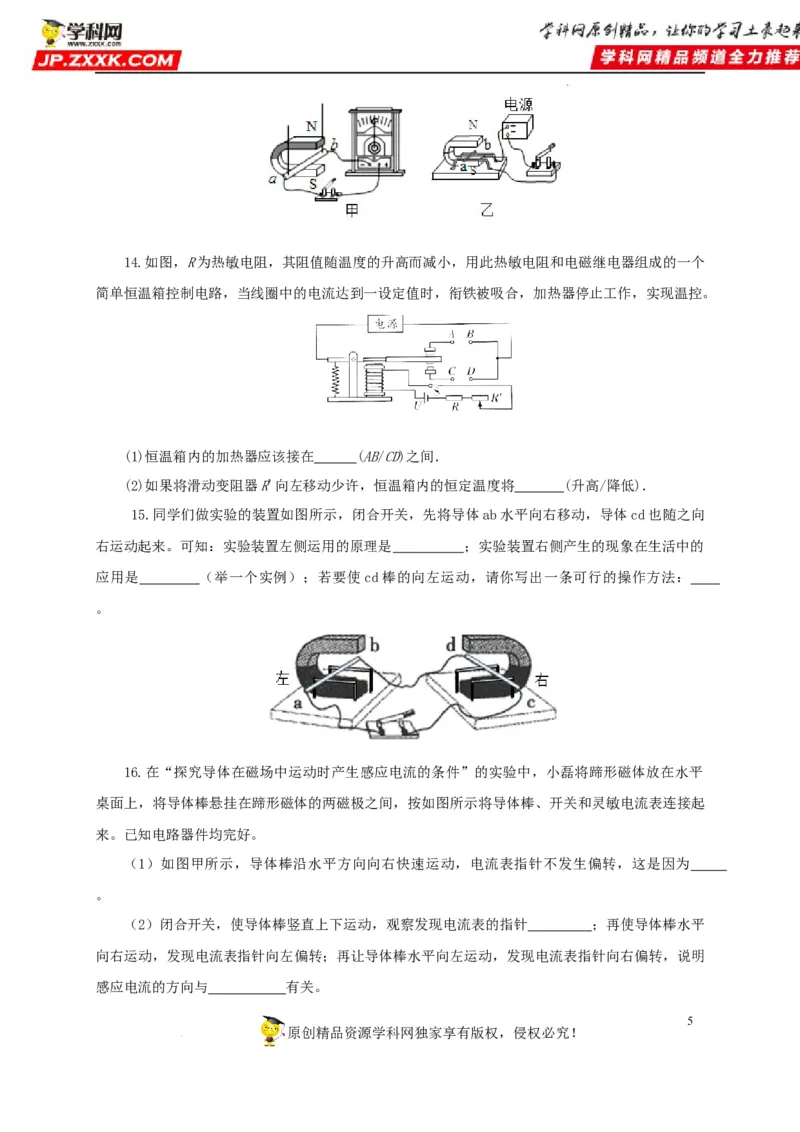

13.抽油烟机的核心部件是电动机，图中与电动机的工作原理相同的是 图（选填“甲”
或“乙”）；抽油烟机工作时是利用气体流速大，压强 的原理把油烟抽到室外。
4
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司14.如图，R为热敏电阻，其阻值随温度的升高而减小，用此热敏电阻和电磁继电器组成的一个
简单恒温箱控制电路，当线圈中的电流达到一设定值时，衔铁被吸合，加热器停止工作，实现温控。
(1)恒温箱内的加热器应该接在 (AB/CD)之间．
(2)如果将滑动变阻器R'向左移动少许，恒温箱内的恒定温度将 (升高/降低)．
15.同学们做实验的装置如图所示，闭合开关，先将导体ab水平向右移动，导体cd也随之向
右运动起来。可知：实验装置左侧运用的原理是 ；实验装置右侧产生的现象在生活中的
应用是 （举一个实例）；若要使cd棒的向左运动，请你写出一条可行的操作方法：
。
16.在“探究导体在磁场中运动时产生感应电流的条件”的实验中，小磊将蹄形磁体放在水平
桌面上，将导体棒悬挂在蹄形磁体的两磁极之间，按如图所示将导体棒、开关和灵敏电流表连接起
来。已知电路器件均完好。
（1）如图甲所示，导体棒沿水平方向向右快速运动，电流表指针不发生偏转，这是因为
。
（2）闭合开关，使导体棒竖直上下运动，观察发现电流表的指针 ；再使导体棒水平
向右运动，发现电流表指针向左偏转；再让导体棒水平向左运动，发现电流表指针向右偏转，说明
感应电流的方向与 有关。
5
原创精品资源学科网独家享有版权，侵权必究！

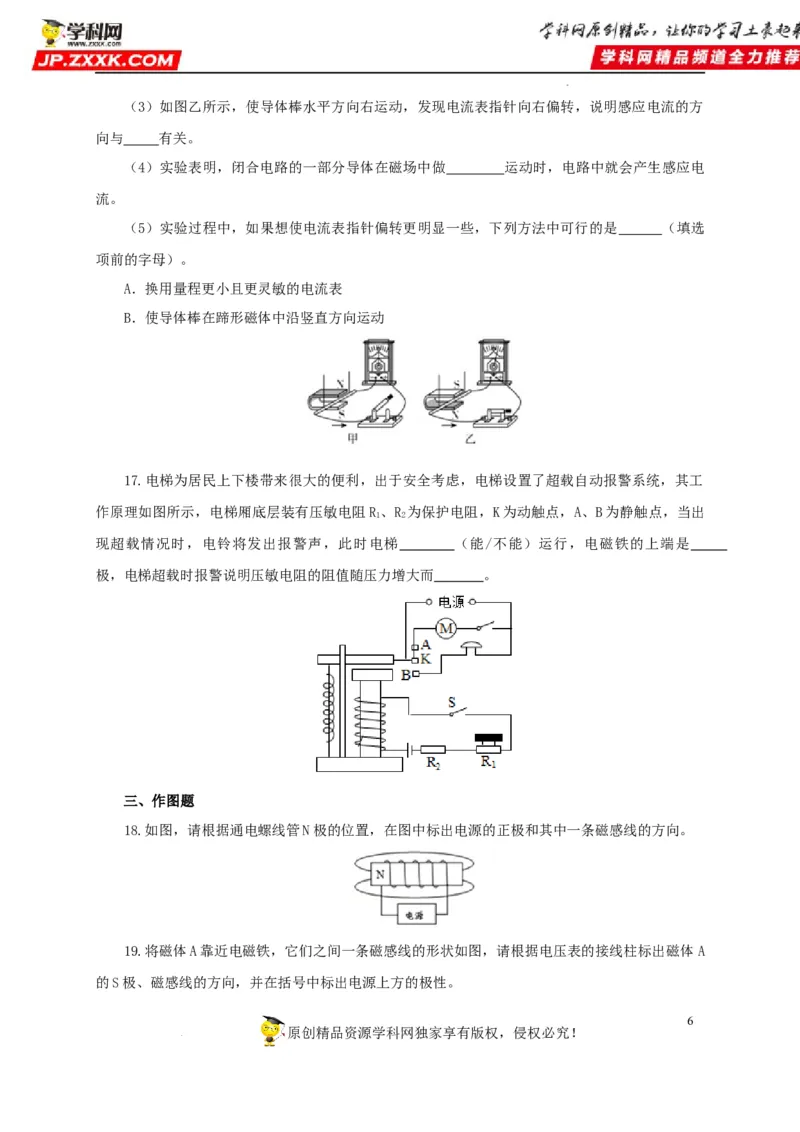

学科网（北京）股份有限公司（3）如图乙所示，使导体棒水平方向右运动，发现电流表指针向右偏转，说明感应电流的方
向与 有关。
（4）实验表明，闭合电路的一部分导体在磁场中做 运动时，电路中就会产生感应电
流。
（5）实验过程中，如果想使电流表指针偏转更明显一些，下列方法中可行的是 （填选
项前的字母）。
A．换用量程更小且更灵敏的电流表
B．使导体棒在蹄形磁体中沿竖直方向运动
17.电梯为居民上下楼带来很大的便利，出于安全考虑，电梯设置了超载自动报警系统，其工
作原理如图所示，电梯厢底层装有压敏电阻R 、R 为保护电阻，K为动触点，A、B为静触点，当出
1 2
现超载情况时，电铃将发出报警声，此时电梯 （能/不能）运行，电磁铁的上端是
极，电梯超载时报警说明压敏电阻的阻值随压力增大而 。
三、作图题
18.如图，请根据通电螺线管N极的位置，在图中标出电源的正极和其中一条磁感线的方向。
19.将磁体A靠近电磁铁，它们之间一条磁感线的形状如图，请根据电压表的接线柱标出磁体 A
的S极、磁感线的方向，并在括号中标出电源上方的极性。
6
原创精品资源学科网独家享有版权，侵权必究！

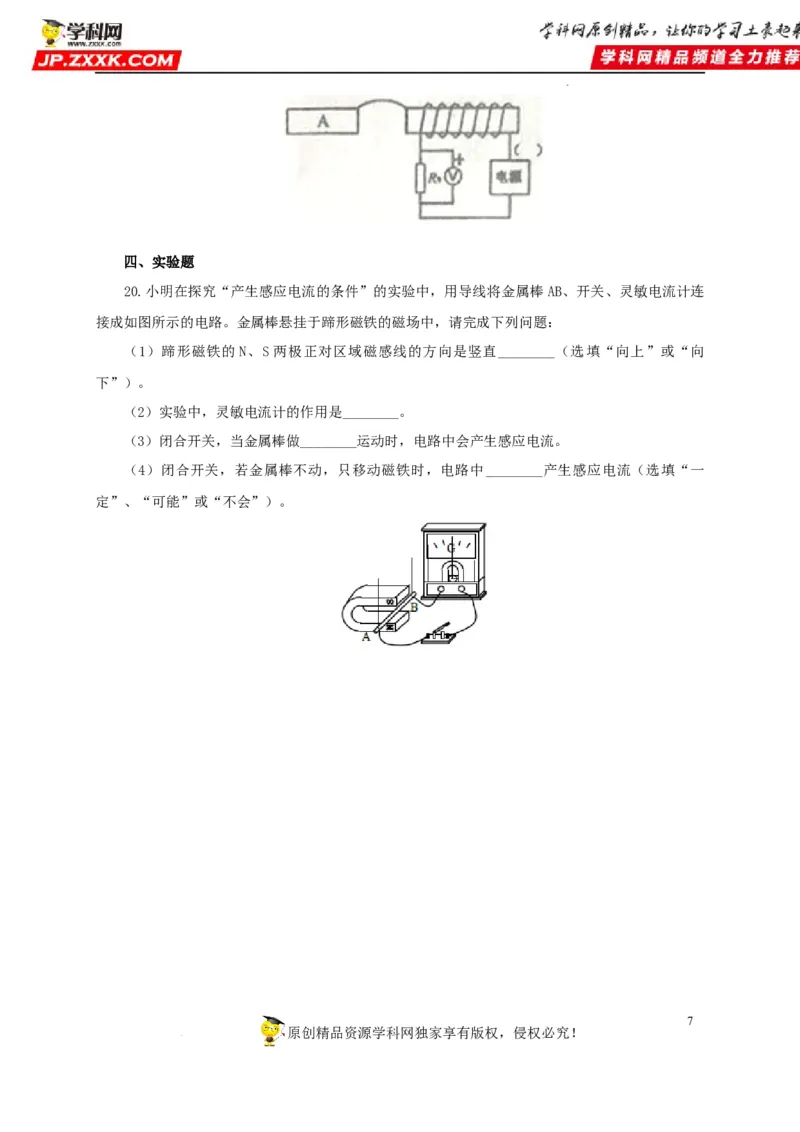

学科网（北京）股份有限公司四、实验题
20.小明在探究“产生感应电流的条件”的实验中，用导线将金属棒 AB、开关、灵敏电流计连
接成如图所示的电路。金属棒悬挂于蹄形磁铁的磁场中，请完成下列问题：
（1）蹄形磁铁的N、S两极正对区域磁感线的方向是竖直________（选填“向上”或“向
下”）。
（2）实验中，灵敏电流计的作用是________。
（3）闭合开关，当金属棒做________运动时，电路中会产生感应电流。
（4）闭合开关，若金属棒不动，只移动磁铁时，电路中________产生感应电流（选填“一
定”、“可能”或“不会”）。
