第十六单元 电流和电路【过关测试】（解析版）
一、选择题

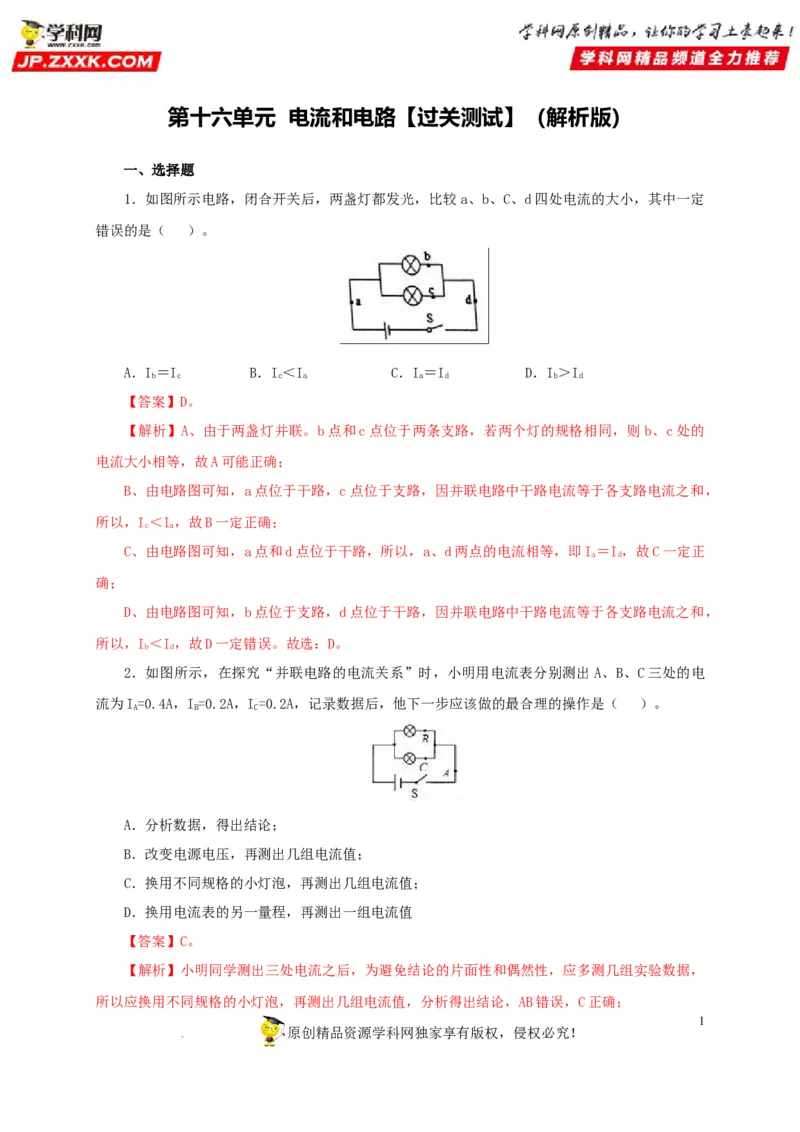

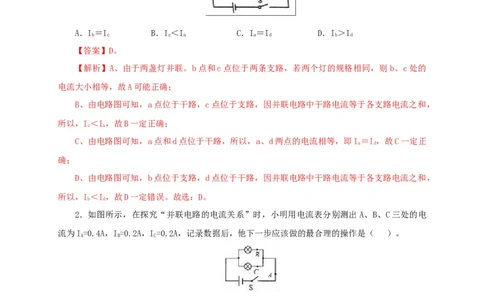

1．如图所示电路，闭合开关后，两盏灯都发光，比较a、b、C、d四处电流的大小，其中一定
错误的是（ ）。
A．I＝I B．I＜I C．I＝I D．I＞I
b c c a a d b d
【答案】D。
【解析】A、由于两盏灯并联。b点和c点位于两条支路，若两个灯的规格相同，则 b、c处的
电流大小相等，故A可能正确；
B、由电路图可知，a点位于干路，c点位于支路，因并联电路中干路电流等于各支路电流之和，
所以，I＜I，故B一定正确；
c a
C、由电路图可知，a点和d点位于干路，所以，a、d两点的电流相等，即I ＝I ，故C一定正
a d
确；
D、由电路图可知，b点位于支路，d点位于干路，因并联电路中干路电流等于各支路电流之和，
所以，I＜I，故D一定错误。故选：D。
b d
2．如图所示，在探究“并联电路的电流关系”时，小明用电流表分别测出A、B、C三处的电
流为I=0.4A，I=0.2A，I=0.2A，记录数据后，他下一步应该做的最合理的操作是（ ）。
A B C
A．分析数据，得出结论；
B．改变电源电压，再测出几组电流值；
C．换用不同规格的小灯泡，再测出几组电流值；
D．换用电流表的另一量程，再测出一组电流值
【答案】C。
【解析】小明同学测出三处电流之后，为避免结论的片面性和偶然性，应多测几组实验数据，
所以应换用不同规格的小灯泡，再测出几组电流值，分析得出结论，AB错误，C正确；
1
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司换用更大量程，只能增大误差，所以D错误。故选：C。

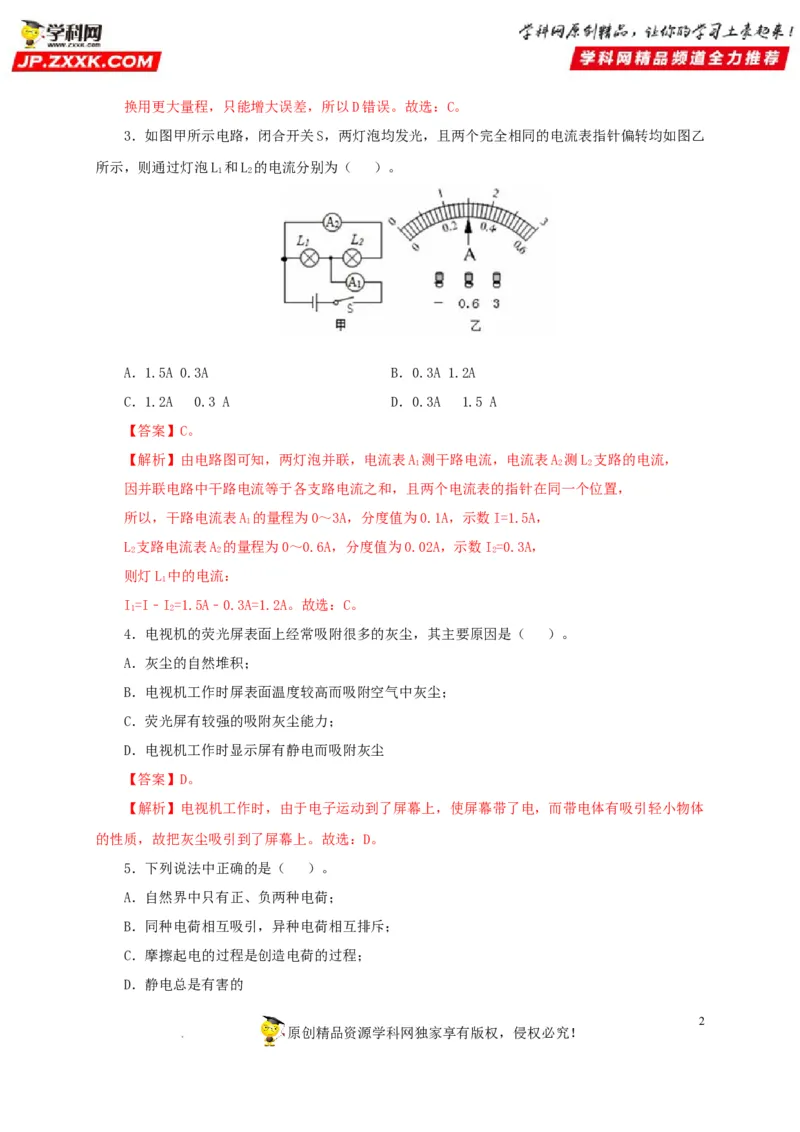

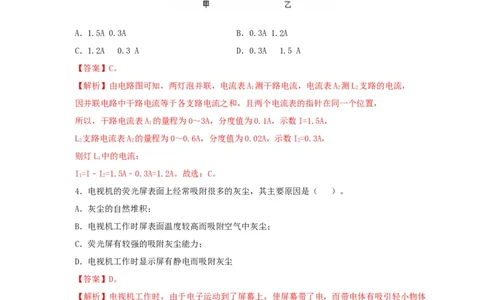

3．如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙
所示，则通过灯泡L 和L 的电流分别为（ ）。
1 2
A．1.5A 0.3A B．0.3A 1.2A
C．1.2A 0.3 A D．0.3A 1.5 A
【答案】C。
【解析】由电路图可知，两灯泡并联，电流表A 测干路电流，电流表A 测L 支路的电流，
1 2 2
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，
所以，干路电流表A 的量程为0～3A，分度值为0.1A，示数I=1.5A，
1
L 支路电流表A 的量程为0～0.6A，分度值为0.02A，示数I=0.3A，
2 2 2
则灯L 中的电流：
1
I=I﹣I=1.5A﹣0.3A=1.2A。故选：C。
1 2
4．电视机的荧光屏表面上经常吸附很多的灰尘，其主要原因是（ ）。
A．灰尘的自然堆积；
B．电视机工作时屏表面温度较高而吸附空气中灰尘；
C．荧光屏有较强的吸附灰尘能力；
D．电视机工作时显示屏有静电而吸附灰尘
【答案】D。
【解析】电视机工作时，由于电子运动到了屏幕上，使屏幕带了电，而带电体有吸引轻小物体
的性质，故把灰尘吸引到了屏幕上。故选：D。
5．下列说法中正确的是（ ）。
A．自然界中只有正、负两种电荷；
B．同种电荷相互吸引，异种电荷相互排斥；
C．摩擦起电的过程是创造电荷的过程；
D．静电总是有害的
2
原创精品资源学科网独家享有版权，侵权必究！

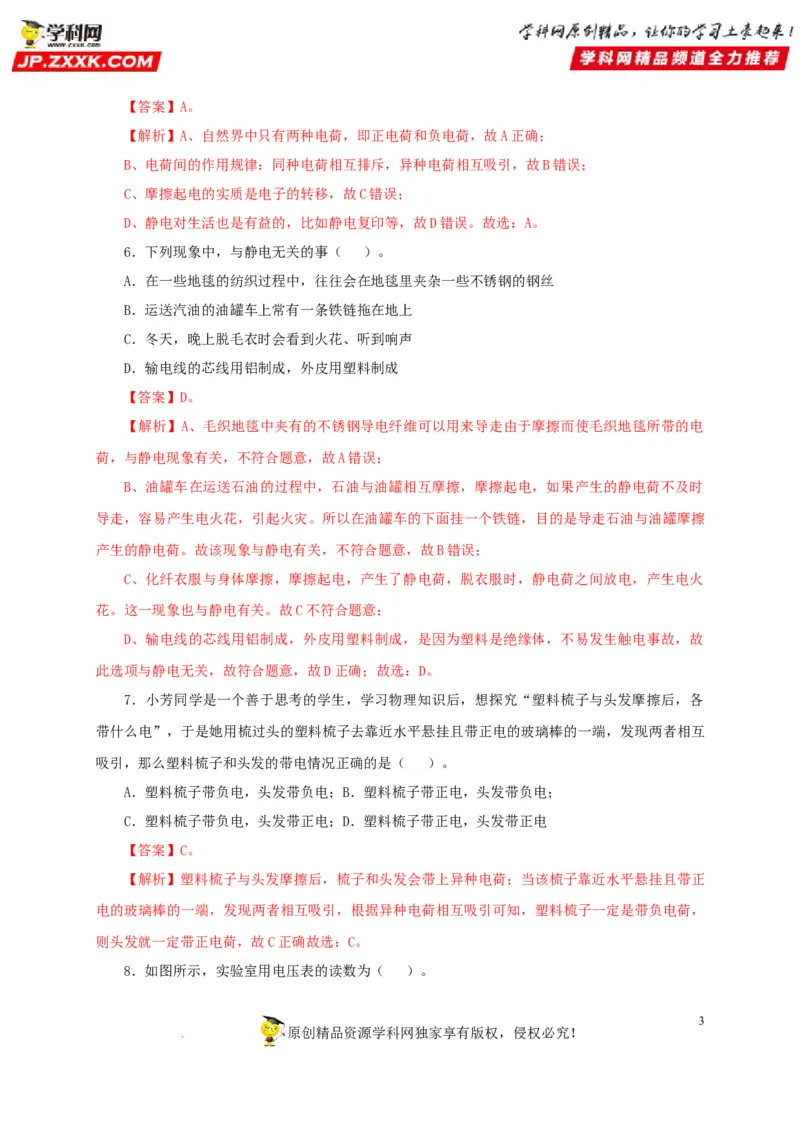

学科网（北京）股份有限公司【答案】A。
【解析】A、自然界中只有两种电荷，即正电荷和负电荷，故A正确；
B、电荷间的作用规律：同种电荷相互排斥，异种电荷相互吸引，故B错误；
C、摩擦起电的实质是电子的转移，故C错误；
D、静电对生活也是有益的，比如静电复印等，故D错误。故选：A。
6．下列现象中，与静电无关的事（ ）。
A．在一些地毯的纺织过程中，往往会在地毯里夹杂一些不锈钢的钢丝
B．运送汽油的油罐车上常有一条铁链拖在地上
C．冬天，晚上脱毛衣时会看到火花、听到响声
D．输电线的芯线用铝制成，外皮用塑料制成
【答案】D。
【解析】A、毛织地毯中夹有的不锈钢导电纤维可以用来导走由于摩擦而使毛织地毯所带的电
荷，与静电现象有关，不符合题意，故A错误；
B、油罐车在运送石油的过程中，石油与油罐相互摩擦，摩擦起电，如果产生的静电荷不及时
导走，容易产生电火花，引起火灾。所以在油罐车的下面挂一个铁链，目的是导走石油与油罐摩擦
产生的静电荷。故该现象与静电有关，不符合题意，故B错误；
C、化纤衣服与身体摩擦，摩擦起电，产生了静电荷，脱衣服时，静电荷之间放电，产生电火
花。这一现象也与静电有关。故C不符合题意；
D、输电线的芯线用铝制成，外皮用塑料制成，是因为塑料是绝缘体，不易发生触电事故，故
此选项与静电无关，故符合题意，故D正确；故选：D。

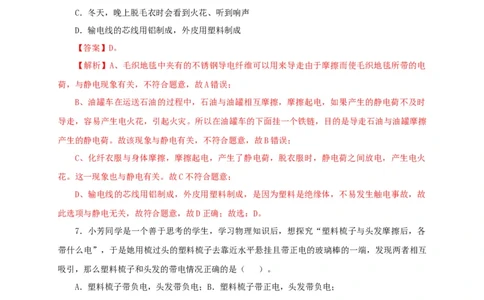

7．小芳同学是一个善于思考的学生，学习物理知识后，想探究“塑料梳子与头发摩擦后，各
带什么电”，于是她用梳过头的塑料梳子去靠近水平悬挂且带正电的玻璃棒的一端，发现两者相互
吸引，那么塑料梳子和头发的带电情况正确的是（ ）。
A．塑料梳子带负电，头发带负电；B．塑料梳子带正电，头发带负电；
C．塑料梳子带负电，头发带正电；D．塑料梳子带正电，头发带正电
【答案】C。
【解析】塑料梳子与头发摩擦后，梳子和头发会带上异种电荷；当该梳子靠近水平悬挂且带正
电的玻璃棒的一端，发现两者相互吸引，根据异种电荷相互吸引可知，塑料梳子一定是带负电荷，
则头发就一定带正电荷，故C正确故选：C。

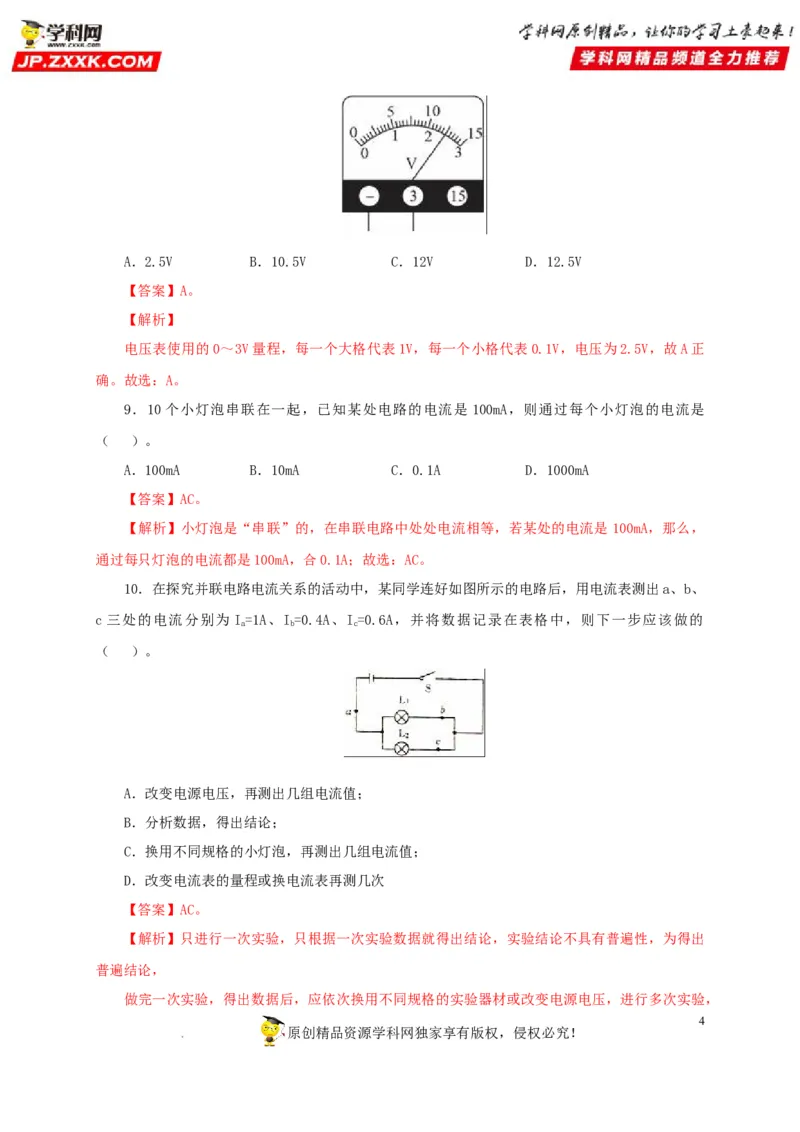

8．如图所示，实验室用电压表的读数为（ ）。
3
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．2.5V B．10.5V C．12V D．12.5V
【答案】A。
【解析】
电压表使用的0～3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为2.5V，故A正
确。故选：A。

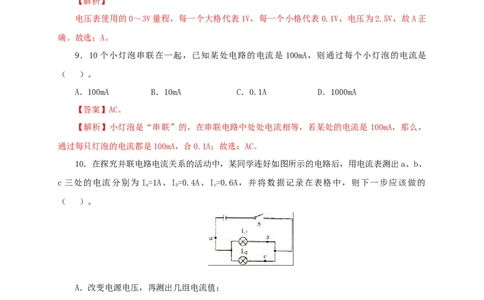

9．10个小灯泡串联在一起，已知某处电路的电流是 100mA，则通过每个小灯泡的电流是
（ ）。
A．100mA B．10mA C．0.1A D．1000mA
【答案】AC。
【解析】小灯泡是“串联”的，在串联电路中处处电流相等，若某处的电流是 100mA，那么，
通过每只灯泡的电流都是100mA，合0.1A；故选：AC。
10．在探究并联电路电流关系的活动中，某同学连好如图所示的电路后，用电流表测出a、b、
c 三处的电流分别为 I=1A、I=0.4A、I=0.6A，并将数据记录在表格中，则下一步应该做的
a b c
（ ）。
A．改变电源电压，再测出几组电流值；
B．分析数据，得出结论；
C．换用不同规格的小灯泡，再测出几组电流值；
D．改变电流表的量程或换电流表再测几次
【答案】AC。
【解析】只进行一次实验，只根据一次实验数据就得出结论，实验结论不具有普遍性，为得出
普遍结论，
做完一次实验，得出数据后，应依次换用不同规格的实验器材或改变电源电压，进行多次实验，
4
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司测出多组实验数据；
然后再分析数据得出结论，使实验结论具有普遍性，故AC正确，BD错误；
故选：AC。

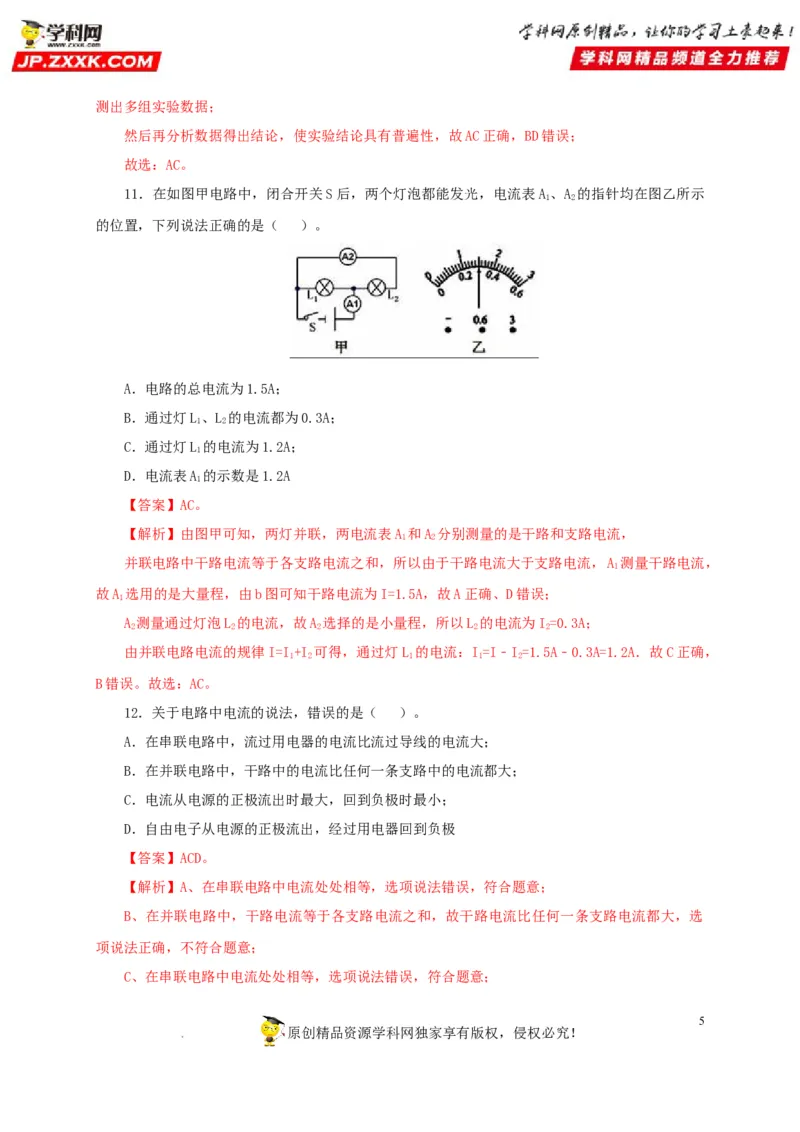

11．在如图甲电路中，闭合开关S后，两个灯泡都能发光，电流表A 、A 的指针均在图乙所示
1 2
的位置，下列说法正确的是（ ）。
A．电路的总电流为1.5A；
B．通过灯L、L 的电流都为0.3A；
1 2
C．通过灯L 的电流为1.2A；
1
D．电流表A 的示数是1.2A
1
【答案】AC。
【解析】由图甲可知，两灯并联，两电流表A 和A 分别测量的是干路和支路电流，
1 2
并联电路中干路电流等于各支路电流之和，所以由于干路电流大于支路电流，A 测量干路电流，
1
故A 选用的是大量程，由b图可知干路电流为I=1.5A，故A正确、D错误；
1
A 测量通过灯泡L 的电流，故A 选择的是小量程，所以L 的电流为I=0.3A；
2 2 2 2 2
由并联电路电流的规律I=I+I 可得，通过灯L 的电流：I=I﹣I=1.5A﹣0.3A=1.2A．故C正确，
1 2 1 1 2
B错误。故选：AC。
12．关于电路中电流的说法，错误的是（ ）。
A．在串联电路中，流过用电器的电流比流过导线的电流大；
B．在并联电路中，干路中的电流比任何一条支路中的电流都大；
C．电流从电源的正极流出时最大，回到负极时最小；
D．自由电子从电源的正极流出，经过用电器回到负极
【答案】ACD。
【解析】A、在串联电路中电流处处相等，选项说法错误，符合题意；
B、在并联电路中，干路电流等于各支路电流之和，故干路电流比任何一条支路电流都大，选
项说法正确，不符合题意；
C、在串联电路中电流处处相等，选项说法错误，符合题意；
5
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司D、在闭合电路中，自由电子运动方向与电流方向相反，即从电源的负极流出，经过用电器回
到正极，选项说法错误，符合题意；故选：ACD。

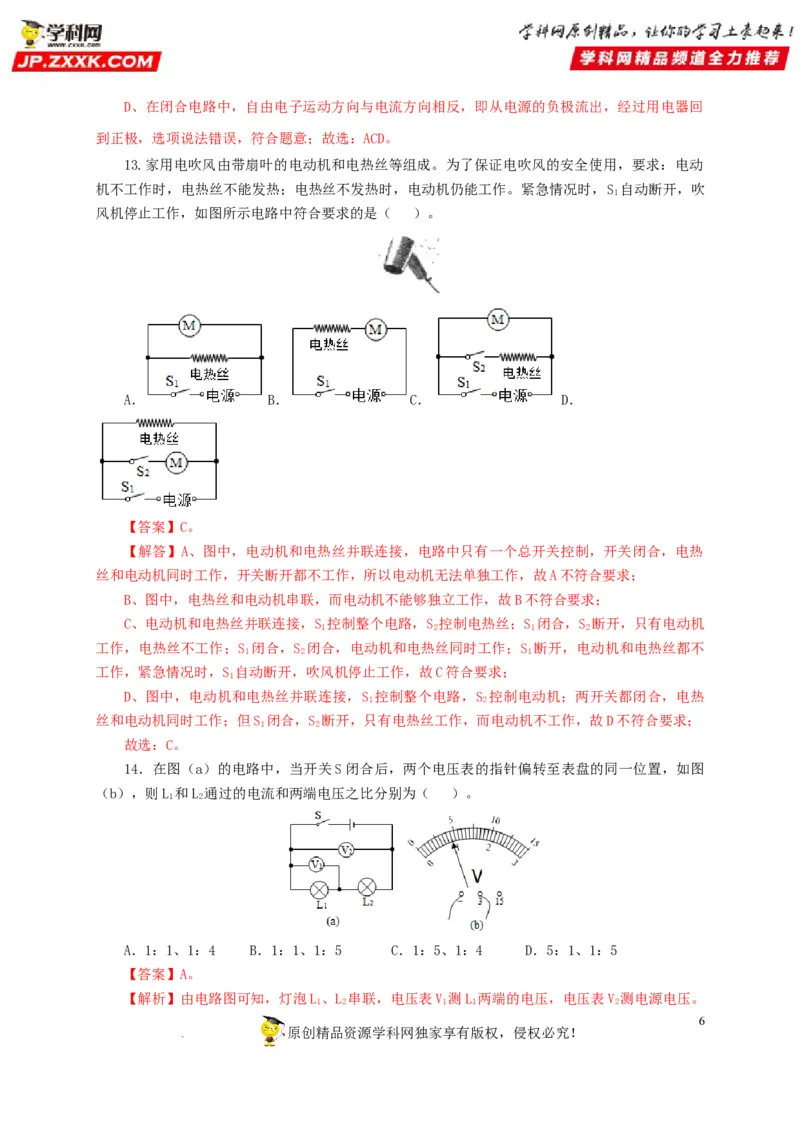

13.家用电吹风由带扇叶的电动机和电热丝等组成。为了保证电吹风的安全使用，要求：电动
机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作。紧急情况时，S 自动断开，吹
1
风机停止工作，如图所示电路中符合要求的是（ ）。
A． B． C． D．
【答案】C。
【解答】A、图中，电动机和电热丝并联连接，电路中只有一个总开关控制，开关闭合，电热
丝和电动机同时工作，开关断开都不工作，所以电动机无法单独工作，故A不符合要求；
B、图中，电热丝和电动机串联，而电动机不能够独立工作，故B不符合要求；
C、电动机和电热丝并联连接，S 控制整个电路，S 控制电热丝；S 闭合，S 断开，只有电动机
1 2 1 2
工作，电热丝不工作；S 闭合，S 闭合，电动机和电热丝同时工作；S 断开，电动机和电热丝都不
1 2 1
工作，紧急情况时，S 自动断开，吹风机停止工作，故C符合要求；
1
D、图中，电动机和电热丝并联连接，S 控制整个电路，S 控制电动机；两开关都闭合，电热
1 2
丝和电动机同时工作；但S 闭合，S 断开，只有电热丝工作，而电动机不工作，故D不符合要求；
1 2
故选：C。
14．在图（a）的电路中，当开关S闭合后，两个电压表的指针偏转至表盘的同一位置，如图
（b），则L 和L 通过的电流和两端电压之比分别为（ ）。
1 2
A．1：1、1：4 B．1：1、1：5 C．1：5、1：4 D．5：1、1：5
【答案】A。
【解析】由电路图可知，灯泡L、L 串联，电压表V 测L 两端的电压，电压表V 测电源电压。
1 2 1 1 2
6
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司因并联电路中总电压等于各分电压之和，且两电压表的指针位置相同，
所以，电压表V 选用的是大量程，V 选用的是小量程，且电压表V 的示数是V 示数的5倍，即
2 1 2 1
U＝5U，
1
则L 和L 两端电压之比为： ；
1 2
因串联电路中各处的电流相等，
所以L 和L 通过的电流之比I：I＝1：1。故选：A。
1 2 1 2
二、填空题

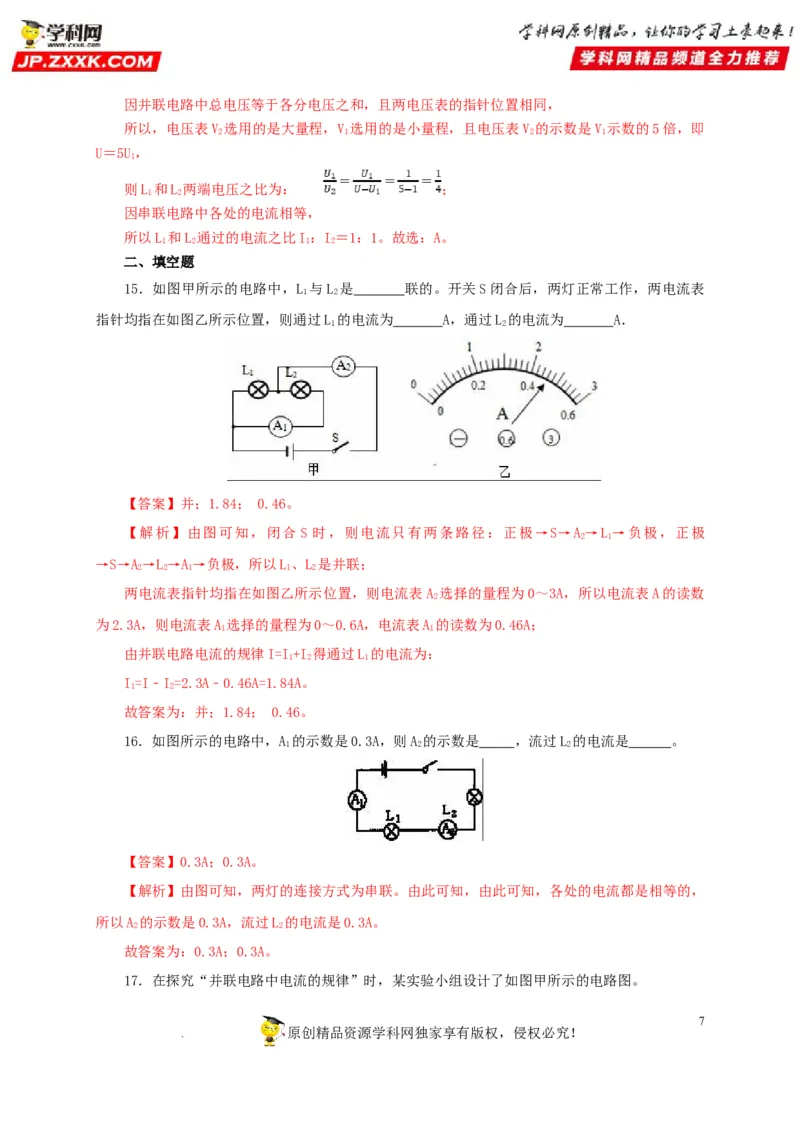

15．如图甲所示的电路中，L 与L 是 联的。开关S闭合后，两灯正常工作，两电流表
1 2
指针均指在如图乙所示位置，则通过L 的电流为 A，通过L 的电流为 A．
1 2
【答案】并；1.84； 0.46。
【解析】由图可知，闭合 S 时，则电流只有两条路径：正极→S→A→L→负极，正极
2 1
→S→A→L→A→负极，所以L、L 是并联；
2 2 1 1 2
两电流表指针均指在如图乙所示位置，则电流表A 选择的量程为0～3A，所以电流表A的读数
2
为2.3A，则电流表A 选择的量程为0～0.6A，电流表A 的读数为0.46A；
1 1
由并联电路电流的规律I=I+I 得通过L 的电流为：
1 2 1
I=I﹣I=2.3A﹣0.46A=1.84A。
1 2
故答案为：并；1.84； 0.46。
16．如图所示的电路中，A 的示数是0.3A，则A 的示数是 ，流过L 的电流是 。
1 2 2
【答案】0.3A；0.3A。
【解析】由图可知，两灯的连接方式为串联。由此可知，由此可知，各处的电流都是相等的，
所以A 的示数是0.3A，流过L 的电流是0.3A。
2 2
故答案为：0.3A；0.3A。
17．在探究“并联电路中电流的规律”时，某实验小组设计了如图甲所示的电路图。
7
原创精品资源学科网独家享有版权，侵权必究！

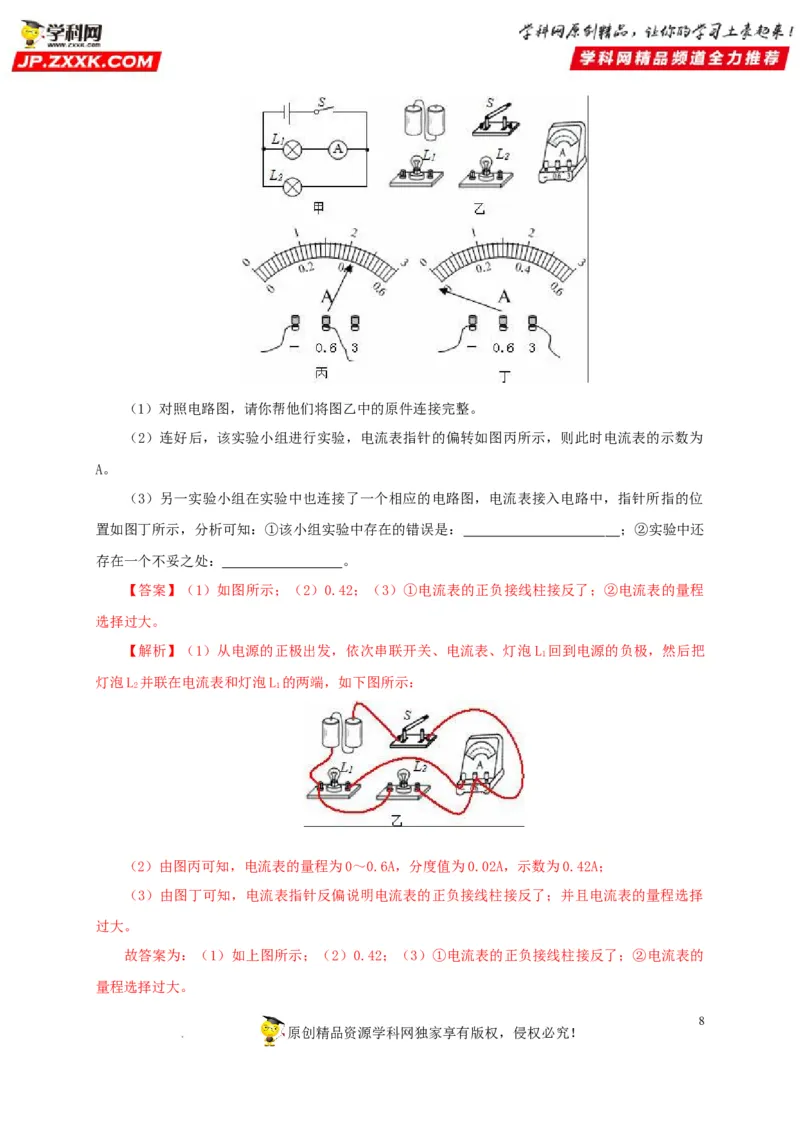

学科网（北京）股份有限公司（1）对照电路图，请你帮他们将图乙中的原件连接完整。
（2）连好后，该实验小组进行实验，电流表指针的偏转如图丙所示，则此时电流表的示数为
A。
（3）另一实验小组在实验中也连接了一个相应的电路图，电流表接入电路中，指针所指的位
置如图丁所示，分析可知：①该小组实验中存在的错误是： ；②实验中还
存在一个不妥之处： 。
【答案】（1）如图所示；（2）0.42；（3）①电流表的正负接线柱接反了；②电流表的量程
选择过大。
【解析】（1）从电源的正极出发，依次串联开关、电流表、灯泡L 回到电源的负极，然后把
1
灯泡L 并联在电流表和灯泡L 的两端，如下图所示：
2 1
（2）由图丙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.42A；
（3）由图丁可知，电流表指针反偏说明电流表的正负接线柱接反了；并且电流表的量程选择
过大。
故答案为：（1）如上图所示；（2）0.42；（3）①电流表的正负接线柱接反了；②电流表的
量程选择过大。
8
原创精品资源学科网独家享有版权，侵权必究！

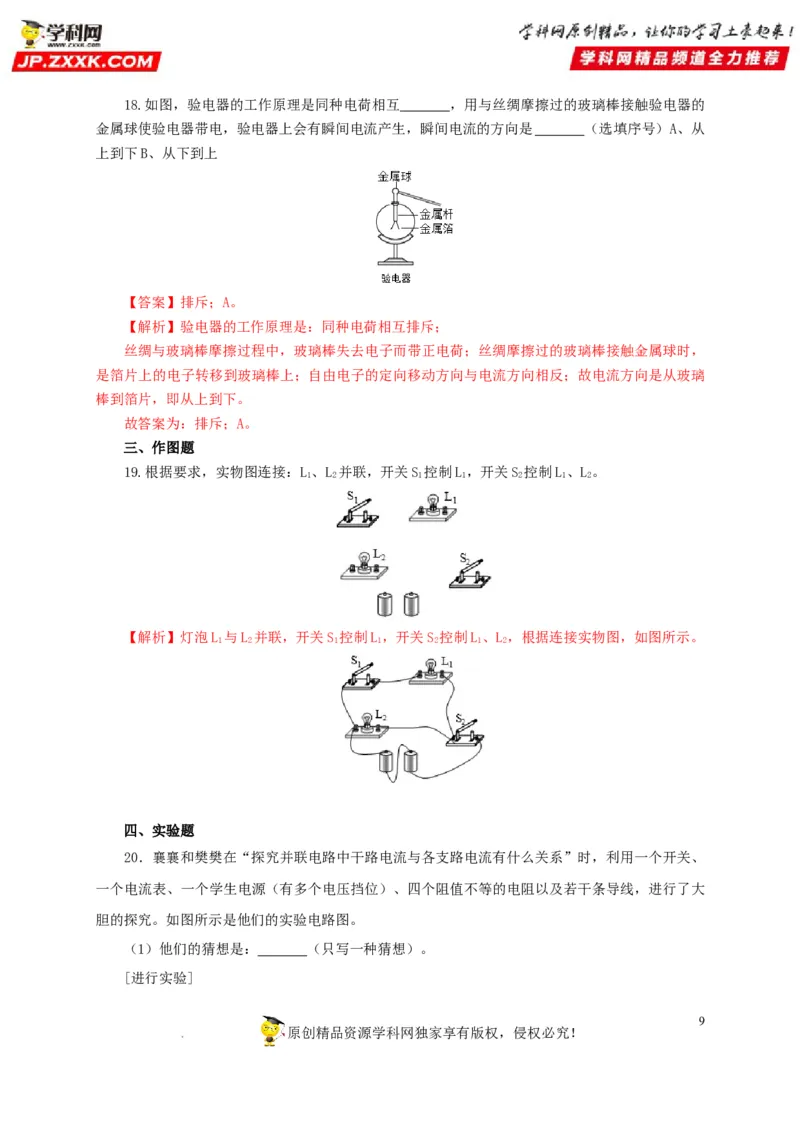

学科网（北京）股份有限公司18.如图，验电器的工作原理是同种电荷相互 ，用与丝绸摩擦过的玻璃棒接触验电器的
金属球使验电器带电，验电器上会有瞬间电流产生，瞬间电流的方向是 （选填序号）A、从
上到下B、从下到上
【答案】排斥；A。
【解析】验电器的工作原理是：同种电荷相互排斥；
丝绸与玻璃棒摩擦过程中，玻璃棒失去电子而带正电荷；丝绸摩擦过的玻璃棒接触金属球时，
是箔片上的电子转移到玻璃棒上；自由电子的定向移动方向与电流方向相反；故电流方向是从玻璃
棒到箔片，即从上到下。
故答案为：排斥；A。
三、作图题
19.根据要求，实物图连接：L、L 并联，开关S 控制L，开关S 控制L、L。
1 2 1 1 2 1 2
【解析】灯泡L 与L 并联，开关S 控制L，开关S 控制L、L，根据连接实物图，如图所示。
1 2 1 1 2 1 2
四、实验题
20．襄襄和樊樊在“探究并联电路中干路电流与各支路电流有什么关系”时，利用一个开关、
一个电流表、一个学生电源（有多个电压挡位）、四个阻值不等的电阻以及若干条导线，进行了大
胆的探究。如图所示是他们的实验电路图。
（1）他们的猜想是： （只写一种猜想）。
[进行实验]
9
原创精品资源学科网独家享有版权，侵权必究！

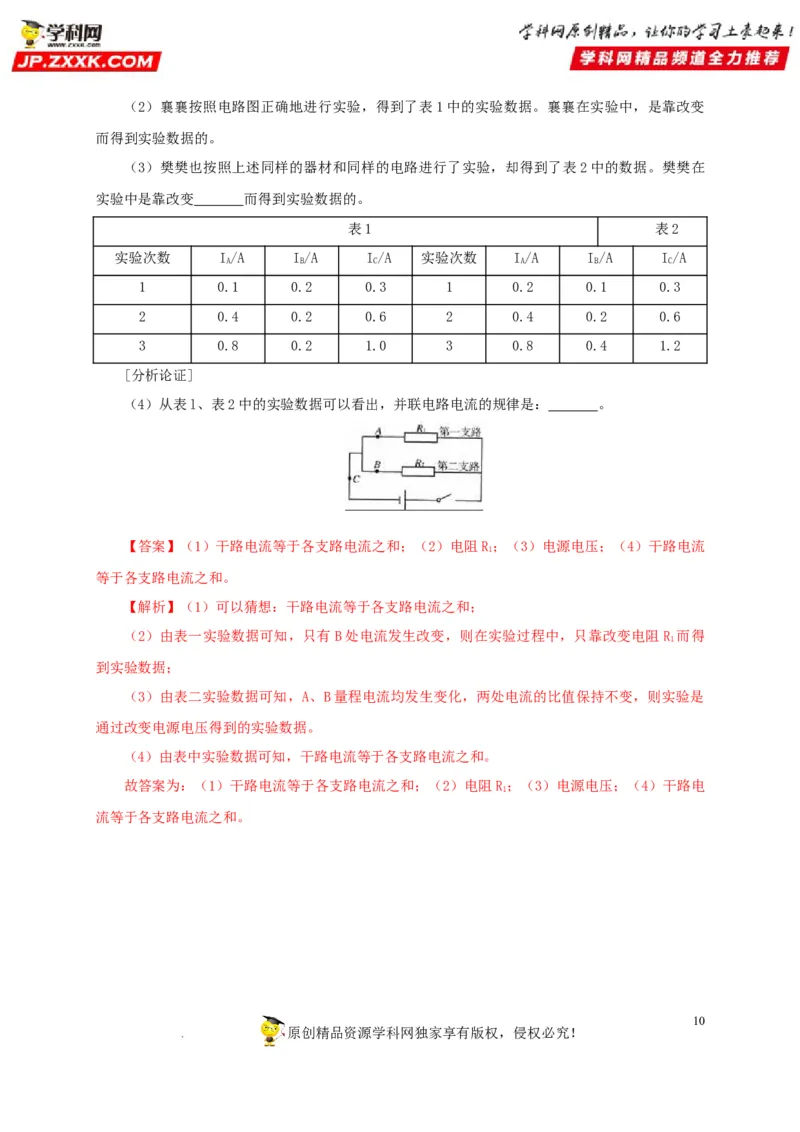

学科网（北京）股份有限公司（2）襄襄按照电路图正确地进行实验，得到了表1中的实验数据。襄襄在实验中，是靠改变
而得到实验数据的。
（3）樊樊也按照上述同样的器材和同样的电路进行了实验，却得到了表2中的数据。樊樊在
实验中是靠改变 而得到实验数据的。
表1 表2
实验次数 I/A I/A I/A 实验次数 I/A I/A I/A
A B C A B C
1 0.1 0.2 0.3 1 0.2 0.1 0.3
2 0.4 0.2 0.6 2 0.4 0.2 0.6
3 0.8 0.2 1.0 3 0.8 0.4 1.2
[分析论证]
（4）从表l、表2中的实验数据可以看出，并联电路电流的规律是： 。
【答案】（1）干路电流等于各支路电流之和；（2）电阻R ；（3）电源电压；（4）干路电流
1
等于各支路电流之和。
【解析】（1）可以猜想：干路电流等于各支路电流之和；
（2）由表一实验数据可知，只有B处电流发生改变，则在实验过程中，只靠改变电阻R 而得
1
到实验数据；
（3）由表二实验数据可知，A、B量程电流均发生变化，两处电流的比值保持不变，则实验是
通过改变电源电压得到的实验数据。
（4）由表中实验数据可知，干路电流等于各支路电流之和。
故答案为：（1）干路电流等于各支路电流之和；（2）电阻R ；（3）电源电压；（4）干路电
1
流等于各支路电流之和。
10
原创精品资源学科网独家享有版权，侵权必究！
