第十五章 电流和电路
15.4 电流的测量
一、学习目标
1、认识电流的大小；知道电流的单位、符号；了解生活中一些用电器的电流值 。
2、知道电流表的用途、符号；知道正确使用电流表的规则，并会将电流表正确接入电路中，
画出相应的电路图；能认识电流表的量程，正确读出电流表的示数。
二、学习过程
一）、知识点梳理
知识要点一 电流的强弱

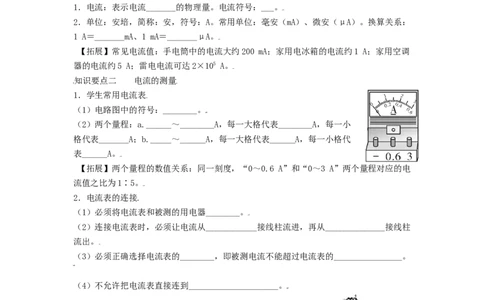

1．电流：表示电流_______的物理量。电流符号：___。
2．单位：安培，简称：安，符号：A。常用单位：毫安（mA）、微安（μA）。换算关系：
1 A＝_______mA、1 mA＝_______μA。
【拓展】常见电流值：手电筒中的电流大约200 mA；家用电冰箱的电流约1 A；家用空调
器的电流约5 A；雷电电流可达2×105 A。
知识要点二 电流的测量
1．学生常用电流表
（1）电路图中的符号：________。
（2）两个量程：a.______～________A，每一大格代表________A，每一小
格代表_______A；b._____～______A，每一大格代表______A，每一小格代
表______A。
【拓展】两个量程的数值关系：同一刻度，“0～0.6 A”和“0～3 A”两个量程对应的电
流值之比为1∶5。
2．电流表的连接
（1）必须将电流表和被测的用电器________。
（2）连接电流表时，必须让电流从____________接线柱流进，再从______________接线柱
流出。
（3）必须正确选择电流表的________，即被测电流不能超过电流表的________________。
（4）不允许把电流表直接连到_____________________。
【拓展】试触法选择电流表量程：若不能估测电流的大小，采用大量程“试
触法”选择合适的量程。
3．电流表的读数
（1）明确所选电流表的________。
（2）确定电流表的____________。（3）看表针偏转的格数：___________×格数＝电流值。
二）、例题 练习
例1、下列关于常见的家用电器正常工作时所通过的电流大小的说法中，合理的是（ ）
A： 收音机约2A B： 电冰箱约为1A C： 手电筒约0.02A D： 台灯约3A
练1.1 下列电器的工作电流最接近0.1A的是（ ）
A： 家用电冰箱 B： 家用空调器 C： 普通计算器 D： 普通照明灯
练1.2、一台家用电冰箱正常工作时电流接近下列哪个数值（ ）
A： 15A B： 1A C： 100A D： 150mA
练1.3、通常情况下，下列家用电器中，正常工作时的电流从小到大排列正确的是（ ）
A： 电子手表、节能灯、空调、电视机
B： 节能灯、电子手表、空调、电视机
C： 节能灯、电子手表、电视机、空调
D： 电子手表、节能灯、电视机、空调

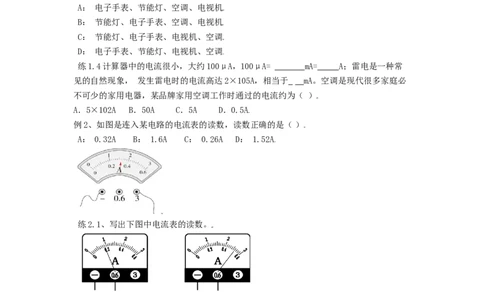

练1.4计算器中的电流很小，大约100μA，100μA= mA= A；雷电是一种常
见的自然现象， 发生雷电时的电流高达2×105A，相当于 mA。空调是现代很多家庭必
不可少的家用电器，某品牌家用空调工作时通过的电流约为（ ）
A．5×102A B．50A C．5A D．0.5A
例2、如图是连入某电路的电流表的读数，读数正确的是（ ）
A： 0.32A B： 1.6A C： 0.26A D： 1.52A
练2.1、写出下图中电流表的读数。
练2.2、如图所示，电流表的示数是（ ）
A： 0.3A B： 1.5A
C： 可能是0.3A，也可能是1.5A D： 可能是1.5A，也可能是0.25A例3、关于电流表的使用，下列说法错误的是（ ）
A： 使用前应检查指针是否指零
B： 可以将两接线柱直接接到电源的两极上
C： 若有两个量程，一般都先用大量程“试触”
D： 接入电路时，应使电流从正接线柱流入，从负接线柱流出
练3.1、在使用电流表测量电流时，以下叙述中错误的是（ ）
A： 必须使电流从“+”接线柱流入电流表 B： 电流表要串联在被测电路上
C： 被测的电流不要超过电流表的量程 D： 可以把电流表直接接在电源两极上

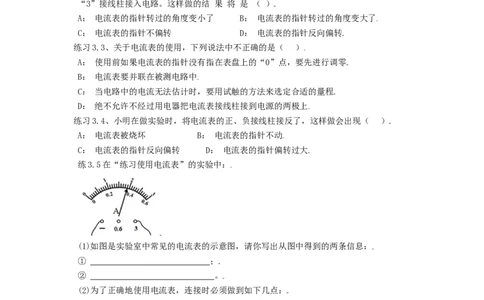

练3.2 、小明同学使用电流表时，本应使用“-”和“0.6”接线柱，但误将“-”和
“3”接线柱接入电路。这样做的结 果 将 是 （ ）
A： 电流表的指针转过的角度变小了 B： 电流表的指针转过的角度变大了
C： 电流表的指针不偏转 D： 电流表的指针反向偏转
练习3.3、关于电流表的使用，下列说法中不正确的是（ ）
A： 使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零
B： 电流表要并联在被测电路中
C： 当电路中的电流无法估计时，要用试触的方法来选定合适的量程
D： 绝不允许不经过用电器把电流表接线柱接到电源的两极上
练习3.4、小明在做实验时，将电流表的正、负接线柱接反了，这样做会出现（ ）
A： 电流表被烧坏 B： 电流表的指针不动
C： 电流表的指针反向偏转 D： 电流表的指针偏转过大
练3.5在“练习使用电流表”的实验中：
(1)如图是实验室中常见的电流表的示意图，请你写出从图中得到的两条信息：
① ；
② 。
(2)为了正确地使用电流表，连接时必须做到如下几点：
①电流表必须 接入；
②必须使电流从 流入， 流出；
③用 法选择适当的 ；
④绝对不允许将电流表直接连接到 上。
练3.6电流表在接入电路前，通常要试触接线柱，其目的是（ ）
A： 观察电流表是不是通过电流
B： 检查电流表的是否调零
C： 观察电流表的量程是多少
D： 选择合适的量程练3.7甲、乙、丙三组同学做利用电流表测电路中电流实验时，闭合开关前，电流表指针
均指在零刻度处，当闭合开关试触时，发现电流表指针摆动出现了如图中的现象，请分析
他们在电流表的使用上分别存在什么问题，并填到下面的横线上。
甲组 ： ；
乙组： ；
丙组： 。

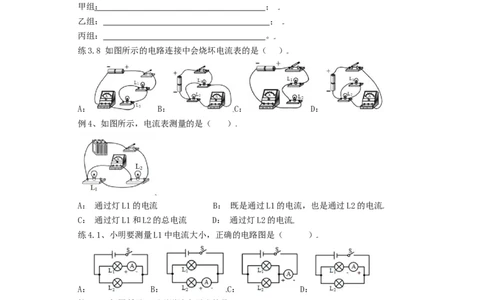

练3.8 如图所示的电路连接中会烧坏电流表的是（ ）
A： B： C： D：
例4、如图所示，电流表测量的是（ ）
A： 通过灯L1的电流 B： 既是通过L1的电流，也是通过L2的电流
C： 通过灯L1和L2的总电流 D： 通过灯L2的电流
练4.1、小明要测量L1中电流大小，正确的电路图是（ ）
A： B： C： D：
练4.2、如图所示，下列说法中正确的是（ ）
A： A1表测灯L2和L3的总电流
B： A2表测灯L1的电流
C： A3表测灯L2和L3的电流D： A3表测灯L2的电流
练4.3、如图所示的电路中，电流表测量的是（ ）
A： 通过灯L1的电流
B： 通过灯L2的电流
C： 通过灯L1和灯L2的电流
D： 以上三种都有可能
练4.4、在用电流表测电流的实验中：
(1)连接电路时，开关应 ，电流表应先用 量程试触；
(2)若某同学连接的电路如图甲所示，则电流表测的是灯 的电流。合上开关后，如果
电流表的示数如图乙所示，则通过该灯的电流是 mA；
(3)只需改动一根导线就可测得总电流，请在图中用“×”号指出需改动的导线，并在原
图中画出正确的电路连线。
