第十九章 生活用电
19.1 家庭电路
一、学习目标
一、知识与技能
1.了解家庭电路的组成部分及其作用。
2.知道试电笔的构造，了解试电笔判定火线和零线的方法。
3.知道插座、家用电器接地的作用，了解三线插头和漏电保护器与安全用电的关系。
二、过程与方法
1.在讨论和观察家庭电路组成的过程中,归纳概括家庭电路的主要组成部分。
2.通过讨论和交流,掌握试电笔的使用方法。
三、情感、态度与价值观
通过对家庭电路各组成部分的学习活动,初步培养学生的安全用电常识。
教学重点
家庭电路的组成及各部分的作用。
教学难点
试电笔的使用及家用电器金属外壳接地。
二、学习过程
知识点梳理
知识点一 家庭电路的组成
2.组成。
组件 作用及组装
进户线 作用及组装
两条线，即 和 ，它们之间的电压为 ，零线和大地
间的电压为 。
电能表 测量用户消耗电能的多少，输电线进户后首先接到 表上。
总开关 控制电路的 ，装在干路上，安装时要使静触点在上，动触点在下，
不可倒装。保险装置 总开关后面是保险装置，保险丝是简易保险装置，当电路电流过大时，保险
丝会熔断。现在新建居民楼的保险装置一般采用 。
用电器 （1）所有家用电器都 联在电路中；
（2）控制灯泡的开关与灯泡 联，开关应当接在用电器与 线
的连线上。
插座 用来接可移动的用电器， 联在电路中
知识要点二 火线和零线
1.火线和零线。
进户的两条输电线中，一条叫作 线，俗称火线，另一条叫作零线。零线在
入户之前已经和 相连。

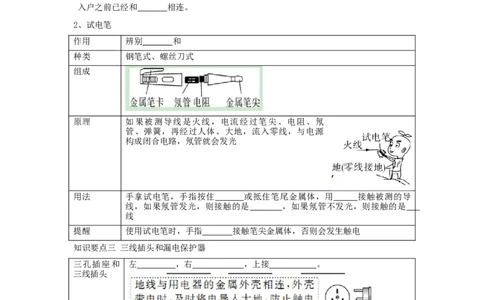

2、试电笔
作用 辨别 和
种类 钢笔式、螺丝刀式
组成
原理 如果被测导线是火线，电流经过笔尖、电阻、氖
管、弹簧，再经过人体、大地，流入零线，与电源
构成闭合电路，氖管就会发光
用法 手拿试电笔，手指按住 或抵住笔尾金属体，用 接触被测的导
线，如果氖管发光，则接触的是 ，如果氖管不发光，则接触的是
线
提醒 使用试电笔时，手指 接触笔尖金属体，否则会发生触电
知识要点三 三线插头和漏电保护器
三孔插座和 左 ，右 ，上接 。
三线插头
漏电保护器 在有电流直接流入大地时，能迅速 电路，对人身起保护作用
二）、例题 练习
例1 组成顺序正确的家庭照明电路布线应是（ ）
A： 进户线 电能表 闸刀开关 熔断器 插座 电灯与开关
B： 进户线 闸刀开关 电能表 熔断器 插座 电灯与开关
C： 进户线 熔断器 闸刀开关 电能表 插座 电灯与开关D： 进户线 熔断器 电能表 闸刀开关 插座 电灯与开关
练1.1 家庭电路中，电能表、总开关、保险盒按照进户的连接顺序正确的是（ ）
A： 电能表﹣﹣保险盒﹣﹣总开关
B： 总开关﹣﹣电能表﹣﹣保险盒
C： 电能表﹣﹣总开关﹣﹣保险盒
D： 保险盒﹣﹣总开关﹣﹣电能表

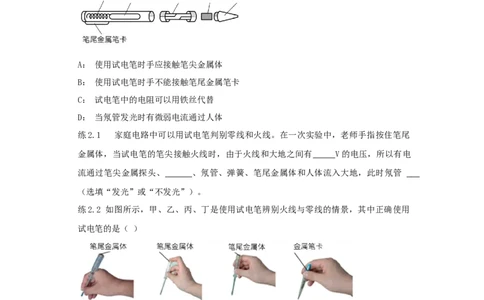

例2 如图是一种试电笔的构造图，则下列说法中正确的是（ ）
A： 使用试电笔时手应接触笔尖金属体
B： 使用试电笔时手不能接触笔尾金属笔卡
C： 试电笔中的电阻可以用铁丝代替
D： 当氖管发光时有微弱电流通过人体
练2.1 家庭电路中可以用试电笔判别零线和火线。在一次实验中，老师手指按住笔尾
金属体，当试电笔的笔尖接触火线时，由于火线和大地之间有 V的电压，所以有电
流通过笔尖金属探头、 、氖管、弹簧、笔尾金属体和人体流入大地，此时氖管
（选填“发光”或“不发光”）。
练2.2 如图所示，甲、乙、丙、丁是使用试电笔辨别火线与零线的情景，其中正确使用
试电笔的是（ ）
A： 甲和乙
B： 乙和丙
C： 乙和丁
D： 甲和丁
练2.3 测电笔是电工师傅的重要工具。如图中测电笔使用正确且在使用中氖管会发光的是（ ）
A： A
B： B
C： C
D： D

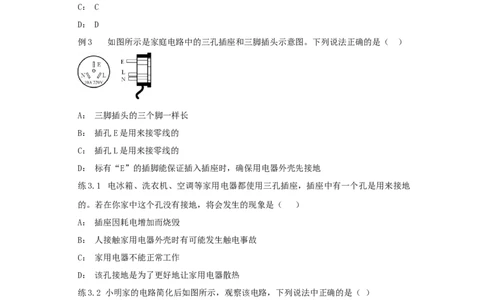

例3 如图所示是家庭电路中的三孔插座和三脚插头示意图。下列说法正确的是（ ）
A： 三脚插头的三个脚一样长
B： 插孔E是用来接零线的
C： 插孔L是用来接零线的
D： 标有“E”的插脚能保证插入插座时，确保用电器外壳先接地
练3.1 电冰箱、洗衣机、空调等家用电器都使用三孔插座，插座中有一个孔是用来接地
的。若在你家中这个孔没有接地，将会发生的现象是（ ）
A： 插座因耗电增加而烧毁
B： 人接触家用电器外壳时有可能发生触电事故
C： 家用电器不能正常工作
D： 该孔接地是为了更好地让家用电器散热
练3.2 小明家的电路简化后如图所示，观察该电路，下列说法中正确的是（ ）
A： 开关和电灯是并联的
B： 电灯、电视和台灯是并联的
C： 各个小彩灯之间是并联的D： 插座中的火线和零线是连通的
练3.3 某家庭电路的部分情况如图所示，下列说法正确的是（ ）
A： 图中的两根进户线分别为火线和地线
B： 零线在入户之前已经和大地相连
C： 该电能表的标定电流为20A
D： 当电路中发生漏电时空气开关会起到保护作用
练3.4 如图是家庭电路的一部分，则（ ）
A： 元件“1”是电能表、“2”是保险丝、“3”是闸刀开关
B： 元件“1”、“2”、“3”正确连接顺序为“2”、“1”、“3”
C： 图中接错的元件是“4”、“5”、“6”
D： 图中电路元件连接完全正确
例4 请用笔画线代替导线在图中连接家庭电路。要求开关控制螺口灯泡，三孔插座直
接接入电路。
练4.1 图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮
度。请将电路图连接完整，使其符合安全用电的原则。练4.2 请把如图所示的电路元件接入照明电路中，且符合安全用电原则。
练4.3 小丽家中有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人
经过时才发光，可以达到方便节电的目的，同时由于有不固定的家用电器，需接入一只三
孔插座，请将如图所示的原理图连接完整。
