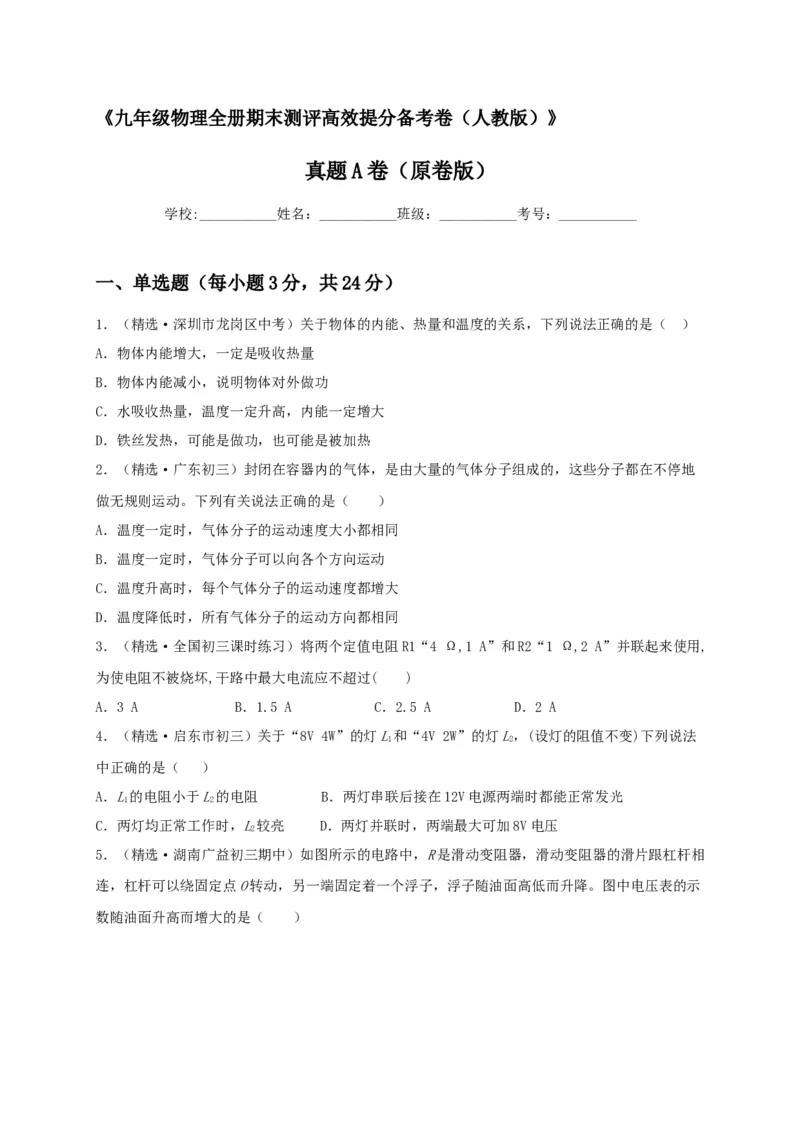

《九年级物理全册期末测评高效提分备考卷（人教版）》
真题 A 卷（原卷版）
学校:___________姓名：___________班级：___________考号：___________
一、单选题（每小题3分，共24分）

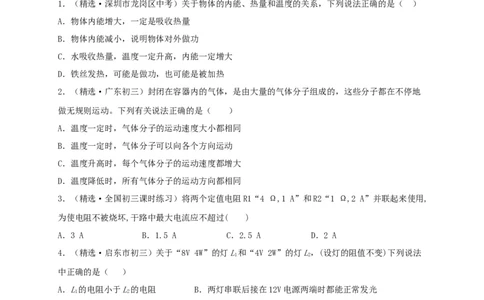

1．（精选·深圳市龙岗区中考）关于物体的内能、热量和温度的关系，下列说法正确的是（ ）
A．物体内能增大，一定是吸收热量
B．物体内能减小，说明物体对外做功
C．水吸收热量，温度一定升高，内能一定增大
D．铁丝发热，可能是做功，也可能是被加热
2．（精选·广东初三）封闭在容器内的气体，是由大量的气体分子组成的，这些分子都在不停地
做无规则运动。下列有关说法正确的是（ ）
A．温度一定时，气体分子的运动速度大小都相同
B．温度一定时，气体分子可以向各个方向运动
C．温度升高时，每个气体分子的运动速度都增大
D．温度降低时，所有气体分子的运动方向都相同
3．（精选·全国初三课时练习）将两个定值电阻R1“4 Ω,1 A”和R2“1 Ω,2 A”并联起来使用,
为使电阻不被烧坏,干路中最大电流应不超过( )
A．3 A B．1.5 A C．2.5 A D．2 A
4．（精选·启东市初三）关于“8V 4W”的灯L和“4V 2W”的灯L，(设灯的阻值不变)下列说法
1 2
中正确的是（ ）
A．L的电阻小于L的电阻 B．两灯串联后接在12V电源两端时都能正常发光
1 2
C．两灯均正常工作时，L较亮 D．两灯并联时，两端最大可加8V电压
2

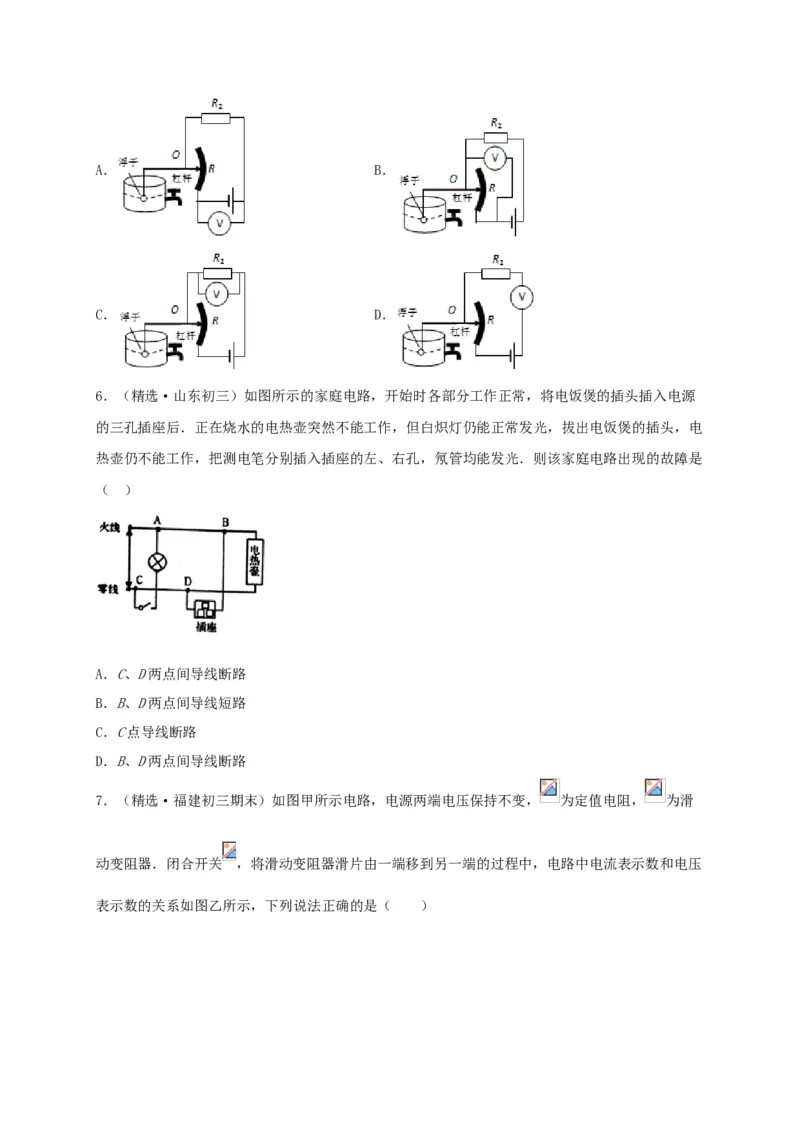

5．（精选·湖南广益初三期中）如图所示的电路中，R是滑动变阻器，滑动变阻器的滑片跟杠杆相
连，杠杆可以绕固定点O转动，另一端固定着一个浮子，浮子随油面高低而升降。图中电压表的示
数随油面升高而增大的是（ ）A． B．
C． D．

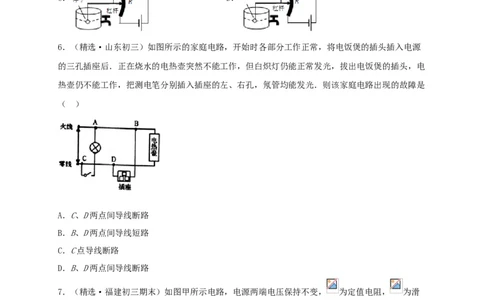

6．（精选·山东初三）如图所示的家庭电路，开始时各部分工作正常，将电饭煲的插头插入电源
的三孔插座后．正在烧水的电热壶突然不能工作，但白炽灯仍能正常发光，拔出电饭煲的插头，电
热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则该家庭电路出现的故障是
（ ）
A．C、D两点间导线断路
B．B、D两点间导线短路
C．C点导线断路
D．B、D两点间导线断路

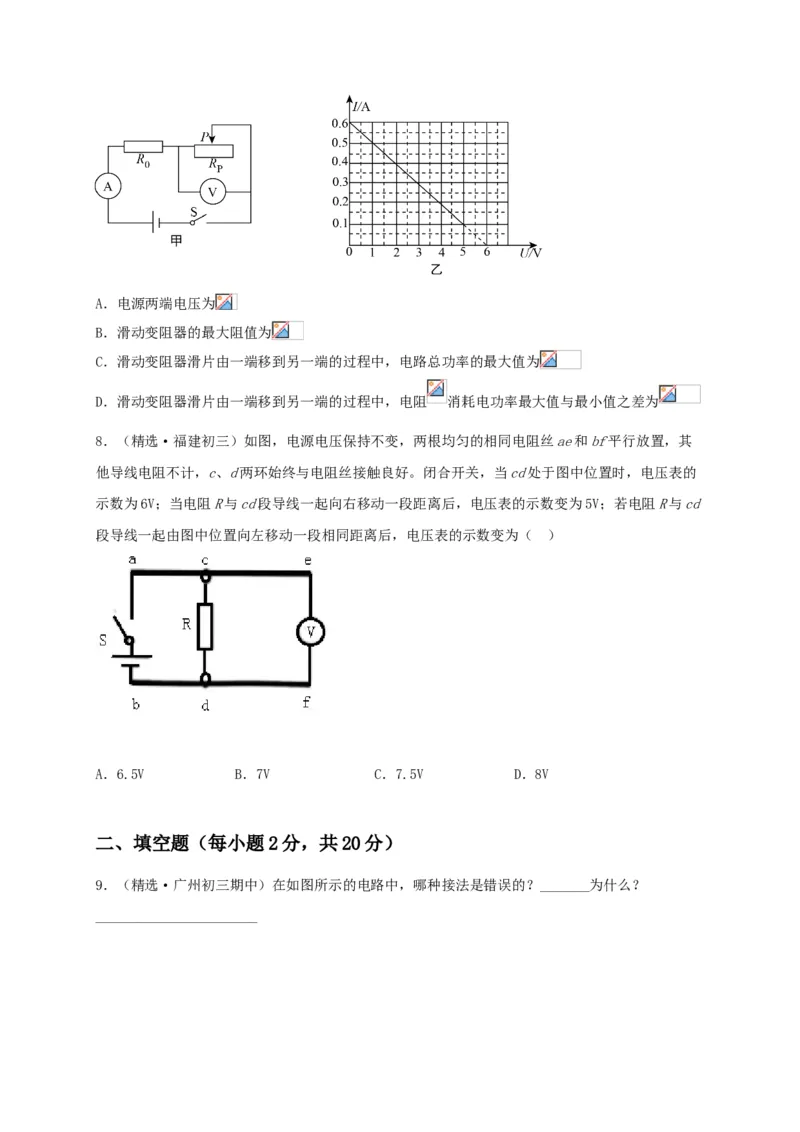

7．（精选·福建初三期末）如图甲所示电路，电源两端电压保持不变， 为定值电阻， 为滑
动变阻器．闭合开关 ，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压
表示数的关系如图乙所示，下列说法正确的是（ ）A．电源两端电压为
B．滑动变阻器的最大阻值为
C．滑动变阻器滑片由一端移到另一端的过程中，电路总功率的最大值为
D．滑动变阻器滑片由一端移到另一端的过程中，电阻 消耗电功率最大值与最小值之差为

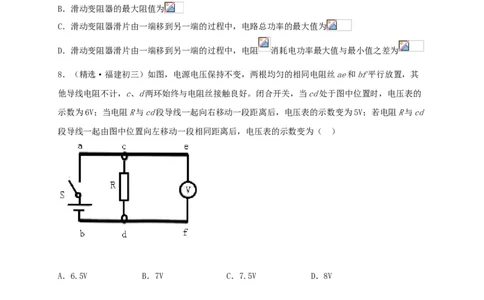

8．（精选·福建初三）如图，电源电压保持不变，两根均匀的相同电阻丝ae和bf平行放置，其
他导线电阻不计，c、d两环始终与电阻丝接触良好。闭合开关，当cd处于图中位置时，电压表的
示数为6V；当电阻R与cd段导线一起向右移动一段距离后，电压表的示数变为5V；若电阻R与cd
段导线一起由图中位置向左移动一段相同距离后，电压表的示数变为（ ）
A．6.5V B．7V C．7.5V D．8V
二、填空题（每小题2分，共20分）

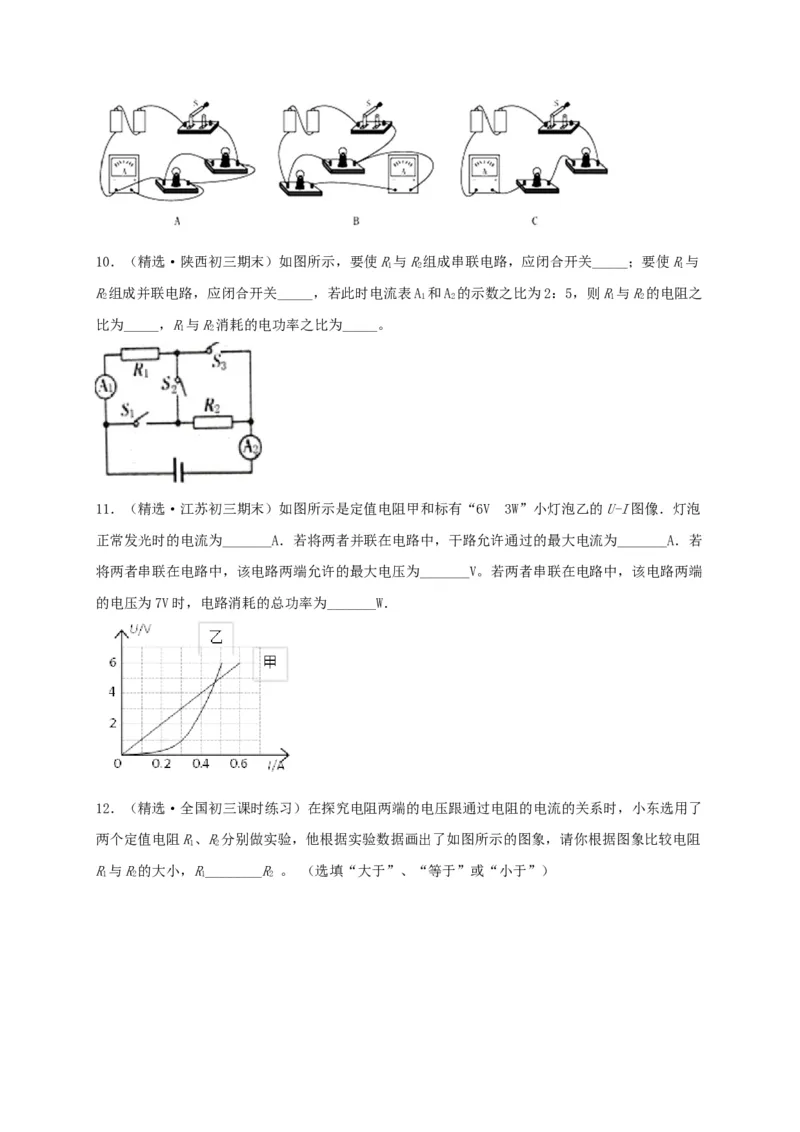

9．（精选·广州初三期中）在如图所示的电路中，哪种接法是错误的？_______为什么？
_______________________10．（精选·陕西初三期末）如图所示，要使R与R组成串联电路，应闭合开关_____；要使R与
1 2 1
R组成并联电路，应闭合开关_____，若此时电流表A 和A 的示数之比为2：5，则R与R的电阻之
2 1 2 1 2
比为_____，R与R消耗的电功率之比为_____。
1 2

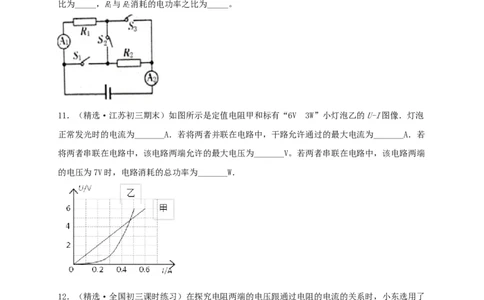

11．（精选·江苏初三期末）如图所示是定值电阻甲和标有“6V 3W”小灯泡乙的U-I图像．灯泡
正常发光时的电流为_______A．若将两者并联在电路中，干路允许通过的最大电流为_______A．若
将两者串联在电路中，该电路两端允许的最大电压为_______V。若两者串联在电路中，该电路两端
的电压为7V时，电路消耗的总功率为_______W．
12．（精选·全国初三课时练习）在探究电阻两端的电压跟通过电阻的电流的关系时，小东选用了
两个定值电阻R、R分别做实验，他根据实验数据画出了如图所示的图象，请你根据图象比较电阻
1 2
R与R的大小，R________R 。 （选填“大于”、“等于”或“小于”）

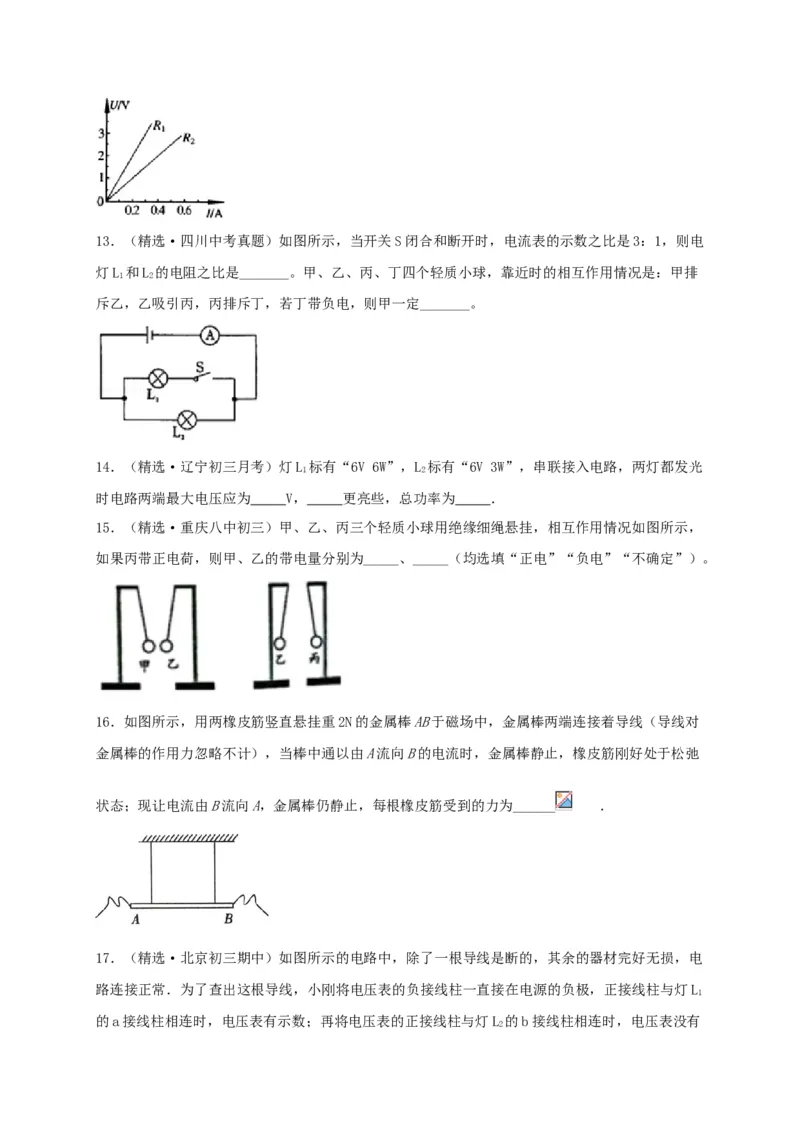

1 2 1 213．（精选·四川中考真题）如图所示，当开关S闭合和断开时，电流表的示数之比是3：1，则电
灯L 和L 的电阻之比是_______。甲、乙、丙、丁四个轻质小球，靠近时的相互作用情况是：甲排
1 2
斥乙，乙吸引丙，丙排斥丁，若丁带负电，则甲一定_______。
14．（精选·辽宁初三月考）灯L 标有“6V 6W”，L 标有“6V 3W”，串联接入电路，两灯都发光
1 2
时电路两端最大电压应为 V， 更亮些，总功率为 ．
15．（精选·重庆八中初三）甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，
如果丙带正电荷，则甲、乙的带电量分别为_____、_____（均选填“正电”“负电”“不确定”）。
16．如图所示，用两橡皮筋竖直悬挂重2N的金属棒AB于磁场中，金属棒两端连接着导线（导线对
金属棒的作用力忽略不计），当棒中通以由A流向B的电流时，金属棒静止，橡皮筋刚好处于松弛
状态；现让电流由B流向A，金属棒仍静止，每根橡皮筋受到的力为______ ．
17．（精选·北京初三期中）如图所示的电路中，除了一根导线是断的，其余的器材完好无损，电
路连接正常．为了查出这根导线，小刚将电压表的负接线柱一直接在电源的负极，正接线柱与灯L
1
的a接线柱相连时，电压表有示数；再将电压表的正接线柱与灯L 的b接线柱相连时，电压表没有
2示数．由此可知，发生断路的是导线 ．

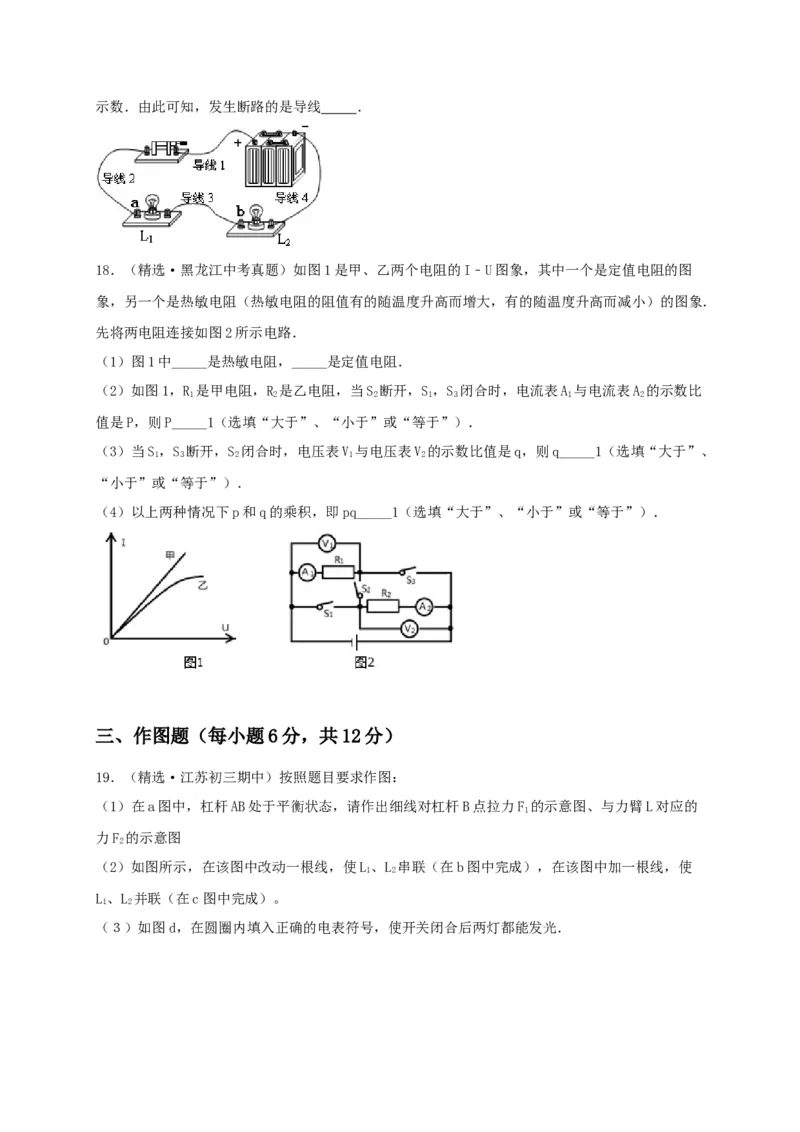

18．（精选·黑龙江中考真题）如图1是甲、乙两个电阻的I﹣U图象，其中一个是定值电阻的图
象，另一个是热敏电阻（热敏电阻的阻值有的随温度升高而增大，有的随温度升高而减小）的图象．
先将两电阻连接如图2所示电路．
（1）图1中_____是热敏电阻，_____是定值电阻．
（2）如图1，R 是甲电阻，R 是乙电阻，当S 断开，S，S 闭合时，电流表A 与电流表A 的示数比
1 2 2 1 3 1 2
值是P，则P_____1（选填“大于”、“小于”或“等于”）．
（3）当S，S 断开，S 闭合时，电压表V 与电压表V 的示数比值是q，则q_____1（选填“大于”、
1 3 2 1 2
“小于”或“等于”）．
（4）以上两种情况下p和q的乘积，即pq_____1（选填“大于”、“小于”或“等于”）．
三、作图题（每小题6分，共12分）

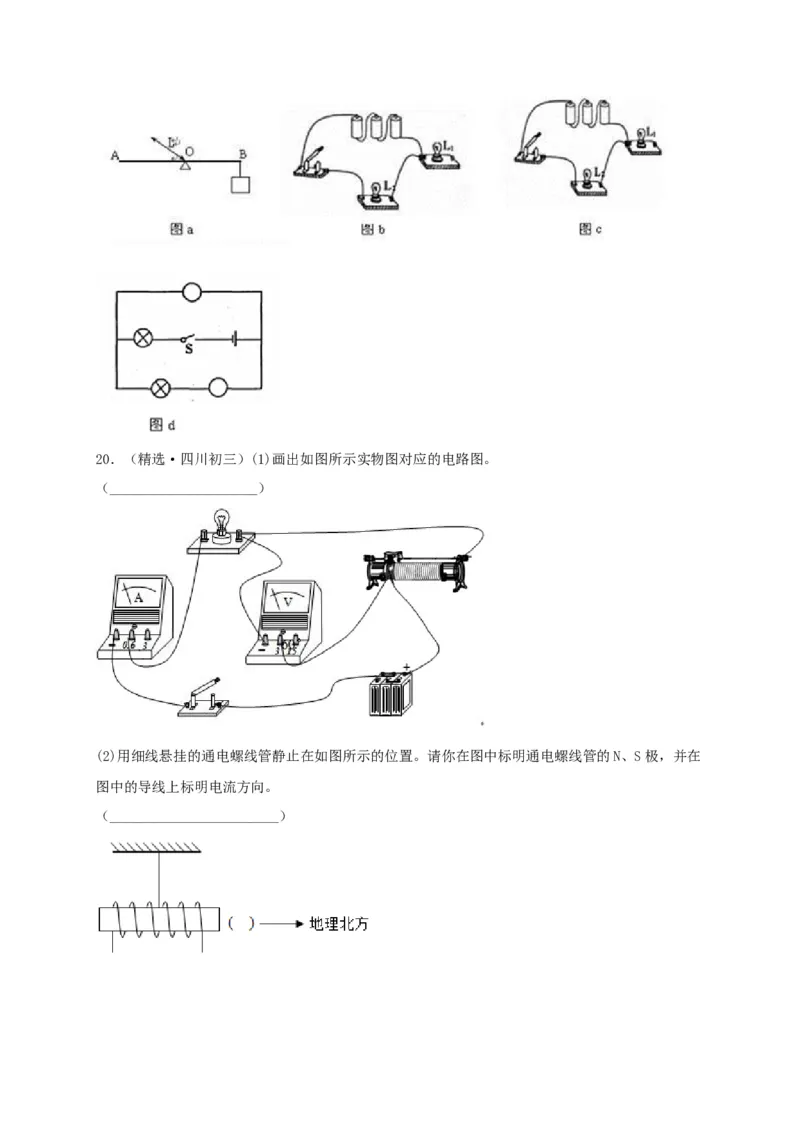

19．（精选·江苏初三期中）按照题目要求作图：
（1）在a图中，杠杆AB处于平衡状态，请作出细线对杠杆B点拉力F 的示意图、与力臂L对应的
1
力F 的示意图
2
（2）如图所示，在该图中改动一根线，使L、L 串联（在b图中完成），在该图中加一根线，使
1 2
L、L 并联（在c图中完成）。
1 2
（３）如图d，在圆圈内填入正确的电表符号，使开关闭合后两灯都能发光．20．（精选·四川初三）(1)画出如图所示实物图对应的电路图。
（_____________________）
(2)用细线悬挂的通电螺线管静止在如图所示的位置。请你在图中标明通电螺线管的N、S极，并在
图中的导线上标明电流方向。

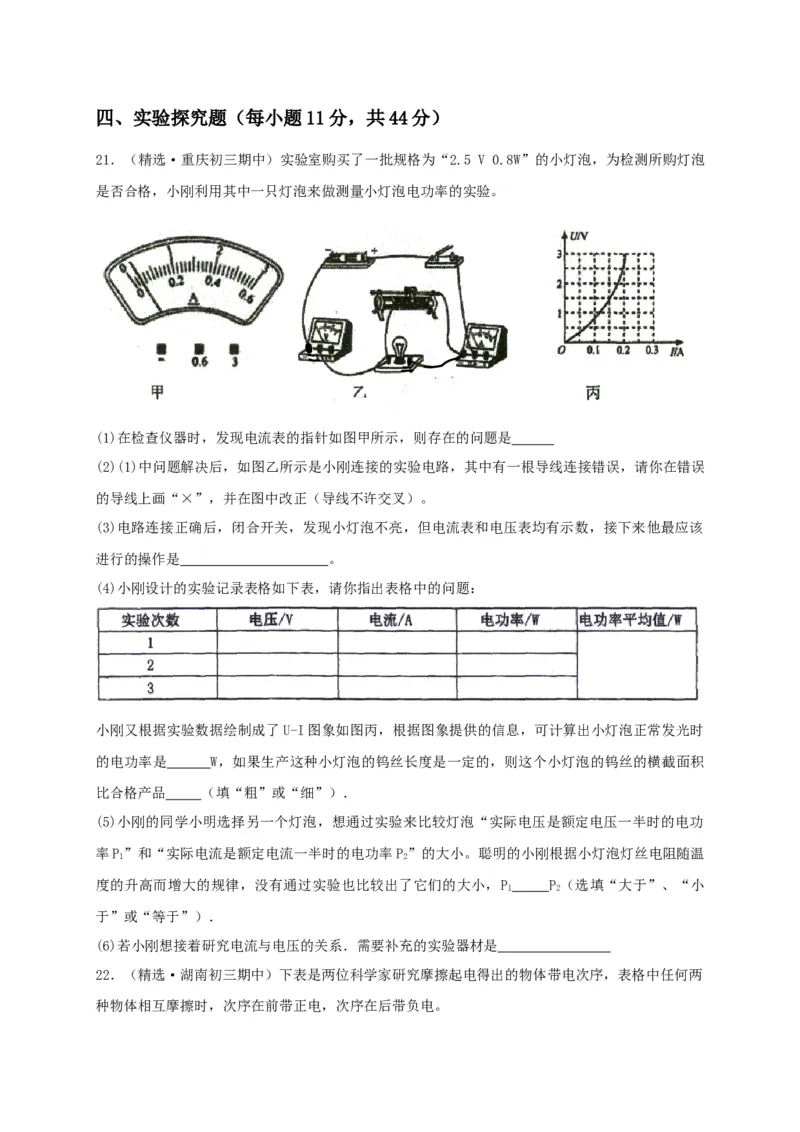

（________________________）四、实验探究题（每小题11分，共44分）
21．（精选·重庆初三期中）实验室购买了一批规格为“2.5 V 0.8W”的小灯泡，为检测所购灯泡
是否合格，小刚利用其中一只灯泡来做测量小灯泡电功率的实验。
(1)在检查仪器时，发现电流表的指针如图甲所示，则存在的问题是
(2)(1)中问题解决后，如图乙所示是小刚连接的实验电路，其中有一根导线连接错误，请你在错误
的导线上画“×”，并在图中改正（导线不许交叉）。
(3)电路连接正确后，闭合开关，发现小灯泡不亮，但电流表和电压表均有示数，接下来他最应该
进行的操作是 。
(4)小刚设计的实验记录表格如下表，请你指出表格中的问题：
小刚又根据实验数据绘制成了U-I图象如图丙，根据图象提供的信息，可计算出小灯泡正常发光时
的电功率是 W，如果生产这种小灯泡的钨丝长度是一定的，则这个小灯泡的钨丝的横截面积
比合格产品 （填“粗”或“细”）．
(5)小刚的同学小明选择另一个灯泡，想通过实验来比较灯泡“实际电压是额定电压一半时的电功
率P”和“实际电流是额定电流一半时的电功率P”的大小。聪明的小刚根据小灯泡灯丝电阻随温
l 2
度的升高而增大的规律，没有通过实验也比较出了它们的大小，P P （选填“大于”、“小
l 2
于”或“等于”）．
(6)若小刚想接着研究电流与电压的关系．需要补充的实验器材是

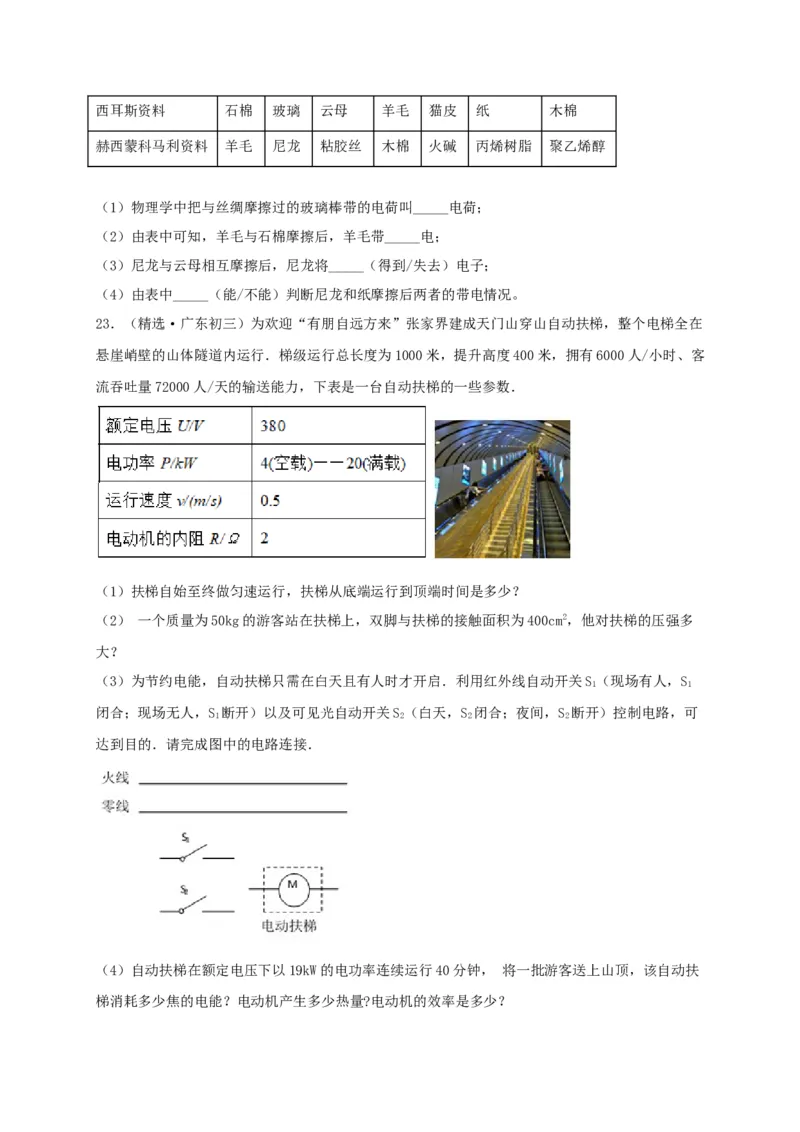

22．（精选·湖南初三期中）下表是两位科学家研究摩擦起电得出的物体带电次序，表格中任何两
种物体相互摩擦时，次序在前带正电，次序在后带负电。西耳斯资料 石棉 玻璃 云母 羊毛 猫皮 纸 木棉
赫西蒙科马利资料 羊毛 尼龙 粘胶丝 木棉 火碱 丙烯树脂 聚乙烯醇
（1）物理学中把与丝绸摩擦过的玻璃棒带的电荷叫_____电荷；
（2）由表中可知，羊毛与石棉摩擦后，羊毛带_____电；
（3）尼龙与云母相互摩擦后，尼龙将_____（得到/失去）电子；
（4）由表中_____（能/不能）判断尼龙和纸摩擦后两者的带电情况。
23．（精选·广东初三）为欢迎“有朋自远方来”张家界建成天门山穿山自动扶梯，整个电梯全在
悬崖峭壁的山体隧道内运行．梯级运行总长度为1000米，提升高度400米，拥有6000人/小时、客
流吞吐量72000人/天的输送能力，下表是一台自动扶梯的一些参数．
（1）扶梯自始至终做匀速运行，扶梯从底端运行到顶端时间是多少？
（2） 一个质量为50kg的游客站在扶梯上，双脚与扶梯的接触面积为400cm2，他对扶梯的压强多
大？
（3）为节约电能，自动扶梯只需在白天且有人时才开启．利用红外线自动开关S（现场有人，S
1 1
闭合；现场无人，S 断开）以及可见光自动开关S（白天，S 闭合；夜间，S 断开）控制电路，可
1 2 2 2
达到目的．请完成图中的电路连接．
（4）自动扶梯在额定电压下以19kW的电功率连续运行40分钟， 将一批游客送上山顶，该自动扶
梯消耗多少焦的电能？电动机产生多少热量?电动机的效率是多少？24．（精选·江苏初三）疫情期间，小明利用一个热敏电阻自制电子体温计。他按照图甲所示连接
了实验电路，测量此热敏电阻 在不同温度下的阻值， 置于温控箱内（图中虚线区域），电源
电压保持不变， 为定值电阻，S 为单刀双掷开关， 为电阻箱 。
2
(1)①小明首先调节温控箱的温度，使 温度为 ，然后闭合S，将S 接2，读出电压表的示数
1 2
为 ；
②将S 接__（填数字），调节电阻箱 的阻值，使电压表示数为__V，读出此时 的阻值即为
2
时 的阻值；
③逐渐降低温控箱的温度，根据上述方法测出 在不同温度时的阻值，并作出 图象如图乙所
示，若当 的温度降至 时，闭合S，将S 接2，电压表示数为 ，求电阻 的阻值__；
1 2
（解答此问应有公式和解题过程）
(2)小明将S 始终接2，闭合S 后，通过电压表的示数大小来显示温度高低。若他将 用绝缘薄膜
2 1
包好置于腋窝中央并夹紧，当电压表示数稳定后显示为 ，则测得体温约为__ （保留一位小
数）。
