2023 年茂名市电白区中考物理模拟考试试卷
一、单项选择题（本大题7小题，每小题3分钟，共21分）
1. 如图所示的电路，电源电压6V且恒定不变，R 为10Ω的定值电阻，R 为电阻箱，下列说法正确的是（
1 2
）

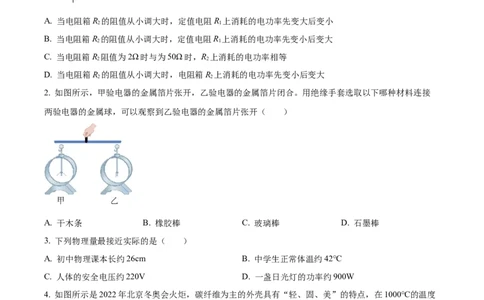

A. 当电阻箱R 的阻值从小调大时，定值电阻R 上消耗的电功率先变大后变小
2 1
B. 当电阻箱R 的阻值从小调大时，定值电阻R 上消耗的电功率先变小后变大
2 1
C. 当电阻箱R 阻值为2Ω时与为50Ω时，R 上消耗的电功率相等
2 2
D. 当电阻箱R 的阻值从小调大时，电阻箱R 上消耗的电功率先变小后变大
2 2
2. 如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。用绝缘手套选取以下哪种材料连接
两验电器的金属球，可以观察到乙验电器的金属箔片张开（ ）
A. 干木条 B. 橡胶棒 C. 玻璃棒 D. 石墨棒
3. 下列物理量最接近实际的是（ ）
A. 初中物理课本长约26cm B. 中学生正常体温约42℃
C. 人体的安全电压约220V D. 一盏日光灯的功率约900W
4. 如图所示是2022年北京冬奥会火炬，碳纤维为主的外壳具有“轻、固、美”的特点，在1000℃的温度
不会起泡、开裂，则火炬制作和使用过程没有用到的特性是（ ）A. 密度小 B. 硬度大 C. 耐高温 D. 导电性好
5. 乐乐用鱼叉叉水中的鱼，这种光现象可以用下列哪个光路图来解释？（ ）
A. B. C. D.

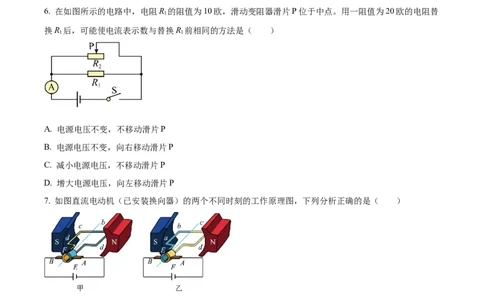

6. 在如图所示的电路中，电阻R 的阻值为10欧，滑动变阻器滑片P位于中点。用一阻值为20欧的电阻替
1
换R 后，可能使电流表示数与替换R 前相同的方法是（ ）
1 1
A. 电源电压不变，不移动滑片P
B. 电源电压不变，向右移动滑片P
C. 减小电源电压，不移动滑片P
D. 增大电源电压，向左移动滑片P
7. 如图直流电动机（已安装换向器）的两个不同时刻的工作原理图，下列分析正确的是（ ）
.
A 甲图导线ab和乙图导线cd电流方向相反，受力方向相反
B. 从上往下看，线圈中电流方向都是逆时针方向
C. 导线cd在这两个时刻电流方向相同，转动方向相同
在
D. 导线ab 这两个时刻电流流向不同，受力方向不同
二、填空题填空题（本大题7小题，每小题3分，共21分）
8. 北京到上海的铁路线长约1320km，现在乘坐“夕发朝至”的D321次动车组去上海，列车运行时间约10小时，则列车全程运行的平均速度约为_________km/h。
9. 小明想利用如图装置测量煤油的比热容，分别向两个相同的烧瓶中加入初温为t，质量相同的水和煤油，
0
串联两个阻值______的电阻（选填“相同”或“不同”），测量时，通电一段时间后，分别读出温度计的
示数为t 、t ，请写出煤油比热容的表达c ＝______（已知水的比热容为c ，不计热量损失）。
水 煤油 煤油 水

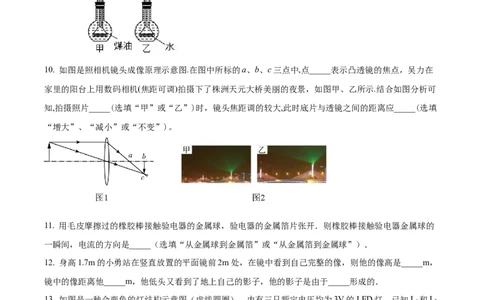

10. 如图是照相机镜头成像原理示意图.在图中所标的a、b、c三点中,点_____表示凸透镜的焦点，吴力在
家里的阳台上用数码相机(焦距可调)拍摄下了株洲天元大桥美丽的夜景，如图甲、乙所示.结合如图分析可
知,拍摄照片_____(选填“甲”或“乙”)时，镜头焦距调的较大,此时底片与透镜之间的距离应_____(选填
“增大”、“减小”或“不变”)。
11. 用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开．则橡胶棒接触验电器金属球的
一瞬间，电流的方向是_____（选填“从金属球到金属箔”或“从金属箔到金属球”）．
12. 身高1.7m的小勇站在竖直放置的平面镜前2m处，在镜中看到自己完整的像，则他的像高是_____m，
镜中的像距离他_____m，他低头又看到了地上自己的影子，他的影子是由于_____形成的．
13. 如图是一种会变色的灯结构示意图（虚线圆圈），内有三只额定电压均为3V的LED灯，已知L 和L
1 2
分别为红灯和绿灯，为了使它能发出白光，则L 应为________灯（填写颜色），且在________（选填
3
“A”或“B”）处接入3V的电源，另一处接入开关S，此时处于闭合的开关有________。
314. 第五代移动通信技术（简称5G）是具有高速率、低时延和大连接特点的新一代宽带移动通信技术。据
专家预计，到2030年5G网络将完全开发和建立，将和光纤一道成为信息社会最重要的基础设施，其中
5G技术是利用 _____来传递信息的，光纤通信是利用光在光导纤维中多次 _____将信息传到远方。
三、作图题作图题（共7分）

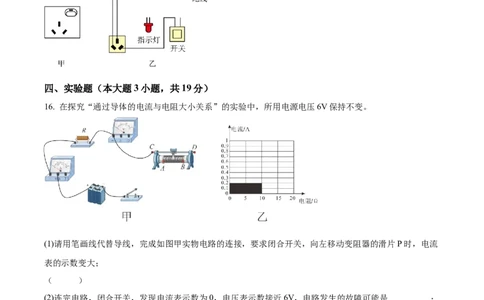

15. 图为带指示灯和开关的插座。断开开关时，指示灯熄灭，插孔不提供工作电压；闭合开关时，指示灯
亮，插孔可以提供工作电压。如果指示灯坏了，开关闭合时插孔也能提供工作电压。请根据上述要求完
成图乙的电路连接。
四、实验题（本大题3小题，共19分）
16. 在探究“通过导体的电流与电阻大小关系”的实验中，所用电源电压6V保持不变。
(1)请用笔画线代替导线，完成如图甲实物电路的连接，要求闭合开关，向左移动变阻器的滑片P时，电流
表的示数变大；
（ ）
(2)连完电路，闭合开关，发现电流表示数为0，电压表示数接近6V，电路发生的故障可能是__________；
(3)故障排除后，闭合开关，移动变阻器滑片，眼睛应注视________________表的示数，改变电阻R的阻值，
调节滑动变阻器，记下相应的4次电流和电阻的值并在乙图中描绘了出来；
(4)将15Ω的电阻换上20Ω的电阻后，闭合开关，为了探究实验结论，应将变阻器的滑片P向________(选
填“A”或“B”)端移动；
(5)通过实验得出的结论是：__________；
[拓展]乙图中阴影部分面积表示的物理量是_________， 实验中所选择的变阻器可能是______(选填序号) 。
A. 10Ω 1A B.20Ω 1A C. 50Ω 1A的
17. 小丽利用如图甲所示 装置探究“平面镜成像的特点”。
（1）实验中用两支完全相同的蜡烛是为了比较像与物的___________关系；
（2）为了研究平面镜所成的是实像还是虚像，小丽用光屏代替蜡烛B，她___________（选填“能”或
“不能”）在光屏上接收到蜡烛 的像，由此说明平面镜成的像是___________像；
（3）如果玻璃板没有竖直放置，如图乙所示，在实验过程中会出现的现象是___________。
18. 小渝妈妈在网上购买了一枚金灿灿的手镯，小渝看到后发出疑问，手镯是黄金的吗？他想到可以通过
测量手镯的密度来进行判断。
（1）把天平放在水平台面上，将______移至标尺左端的零刻线处，发现指针指向如图甲所示，他应该向
______调节平衡螺母使横梁平衡；
（2）测量手镯质量时，右盘中的砝码和游码的位置如图乙所示，手镯的质量为______g；
（3）手镯太大不能直接用量筒和水测体积，小渝经过思考进行了如下的实验操作：
①将适量水倒入烧杯内，并置于天平上，调节平衡后天平示数为100g；
②用细线系好手镯缓慢浸没到水中保持静止，手镯始终未与烧杯接触，调节平衡后天平示数为109g；
根据测得的数据可以计算出该手镯的密度ρ=______kg/m3；若实验中忘了进行第①步测量，取出手镯后才
测量烧杯和水的质量，则所计算出的密度比真实值______（选填“偏大”、“偏小”或“不变”）；
（4）结合表格二，若该手镯为实心则______（选填“是”或“不是”）纯金的。通过网上查找资料得知，
这种金色手镯大多是铜锌合金制成，若妈妈的手镯也是铜锌合金且为实心，则其中含有铜和锌的质量之比
为______；
表二
物质 铝 锌 铁 铜 银 金
密度g/cm3 2.7 7.1 7.9 8.9 10.5 19.3（5）跟商家投诉后，商家辩称手镯为空心，所以密度才比纯金小，根据你所学到的各学科知识，为进一
步验证手镯是否为纯金，请写出你的方法：______。
五丶计算题（本大题2小题，共12分）
19. 如图所示的电路，灯泡L上标有“6V 2.4W”的字样，电流表的量程为0~0.6A，电压表量程为0~15V。
滑动变阻器的最大电阻为160Ω。只闭合S，滑片置于某点a时，滑动变阻器接入电路的电阻R=40Ω，电
1 a
压表的示数U=12V，电流表的示数为I；只闭合S，滑片置于某点b时，滑动变阻器接入电路的电阻为
a a 2
R，电流表示数为I。已知I︰I=3︰4，R︰R=3︰2（灯丝电阻不随温度变化），滑片在移动过程中，电
b b a b b 0
路始终处于安全状态，求：
(1)小灯泡电阻；
(2)定值电阻R 和电源电压；
0
(3)只闭合S 时，电路消耗的电功率的范围。
1
20. 淘淘爸爸淘到一个纯铜做的“马到成功”工艺品，他想请淘淘利用初二物理学习的密度知识来检测这
个工艺品是否是实心铜制的，淘淘进行了如图甲、乙、丙所示的实验，已知铜的密度为 。
请根据图所示的实验数据计算：
（1）“马到成功”排开水的质量是多少？
（2）“马到成功”的体积是多少？
（3）请通过计算判断“马到成功”是否为实心铜制成的？若是空心的，请计算空心部分的体积是多少？六、综合能力题（本小题3小题，共20分）
21. 阅读下面的材料，完成问题。
快速充电技术
智能手机的日益进步，使手机的耗电量急速上升，为保证手机的续航时间，其内部搭载电池的容量也日益
增大，如何快速将手机充满电呢？于是，手机快速充电技术应运而生。手机电池容量＝充电电流×充电时
间。
智能手机的电池容量普遍在3000mAh左右，若充电电流为1A，则为电池充满电需要3小时左右，快充技
术能将时间压缩到1小时左右，而就在最近，这项技术又有新突破，现在已经出现只需要半个多小时即可
将一块容量为5000mAh的电池完全充满的快充技术。从物理学角度看，充电功率等于充电电压与充电电流
的乘积。在电池容量一定的情况下，电功率标志着充电的快慢，当前缩短充电时间主要有以下三种方式：
第一种方式，电流恒定、增大电压：普通充电器电流维持在1A的条件下，将220V电源电压降至5V充电
器电压，5V充电器电压再降到电池电压。当充电器电压增至9V时，理论上可以将充电时间压缩到50%，
但是会导致充电器、手机发热。
第二种方式，电压恒定、增大电流：该技术在恒定的低电压条件下，通过增加多条并联电路，提高电流总
和值。电路并联分流之后，每部分模块承担的电功率并不大，可以很好地控制电路散热，避免手机发烫。
第三种方式，合并上述两种快充技术方案：充电器内部芯片和手机沟通后，确认手机支持何种快充方案，
然后以对应的方案为手机充电。例如图中的充电器就支持两种快充方案。
随着快速充电技术 的不断进步，未来还将有更多更大功率，兼容性更强，发热更小，更便携的充电器不断
问世，为大屏幕手机多样化、实用化的推广提供保障。
型号 VCASJACH
颜色 白色
输入 100～240V，50/60Hz，1.5A
输出 10V﹣5A，5V﹣2A的
（1）智能手机 电池容量普遍在______左右，从物理学角度看，在电池容量一定的情况下，______标志
着充电的快慢；
（2）图中所示的充电器的最大输出功率是______W；若用2h就能将电池容量是9000mAh的手机充满电，
则充电电流为______A。
22. 如图所1示为电水壶的简化电路图，R 和R 为发热电阻，S 为总开关，S 为温度开关，有1、2两个触
1 2 1 2
点，电水壶有“加热”和“保温”两挡，表中数据为电水壶的部分工作参数；
水壶容量 1L
额定电压 220V
加热功率 1100W
电热丝R 阻值 176Ω
1
（1）S 闭合，S 接1时，电水壶处于______挡（填“加热”或“保温”）；
1 2
（2）电热丝R 的阻值？______
2
（3）电水壶的保温功率是多少？______
（4）电水壶中装进1kg水正常工作，用温度计测得水温随时间变化图像，则加热2～4min内水吸收热量是
多少？______这段时间内电水壶加热效率η是多少？______【 ，
】
23. 阅读短文，回答问题。
电动汽车
在国家的大力扶持下，我国电动汽车技术日新月异，产品种类繁多，国际竞争力不断增强。下面是某品牌电动汽车“MINI臻享款”如图甲。
MINI臻享款部分配置参数如表所示，其中电池组采用磷酸铁锂电池，在撞击、耐高温等条件下都不会爆
炸，安全系数高，该电池组的能量密度是100W•h/kg。能量密度是指单位质量的电池所能储存的能量多少。
汽车型号 MINI（2021臻享款）
座位数（个） 4
雷达个数（个） 5
驾驶辅助影像 倒车影像
电池容量（
）
（1）MINI汽车雷达信号是________（选填“超”或“次”）声波；倒车影像系统所成的像是________
（选填“实像”或“虚像”）；
（2）前挡风玻璃是倾斜的，目的是为了使车内物品在前挡风玻璃上所成的像呈现在汽车的________（选
填“正前方”、“斜上方”或“斜下方”），这利用了光的________；
（3）冬天行车时，汽车挡风玻璃容易出现一层水珠，这是________（填物态变化名称）现象，水珠出现
在玻璃________（选填“内”或“外”）侧；
（4）当行车过程中，看到图乙交通标志，即在________处减弱噪声。
（5）由臻享款参数表可知，其电池组的质量是________kg。
