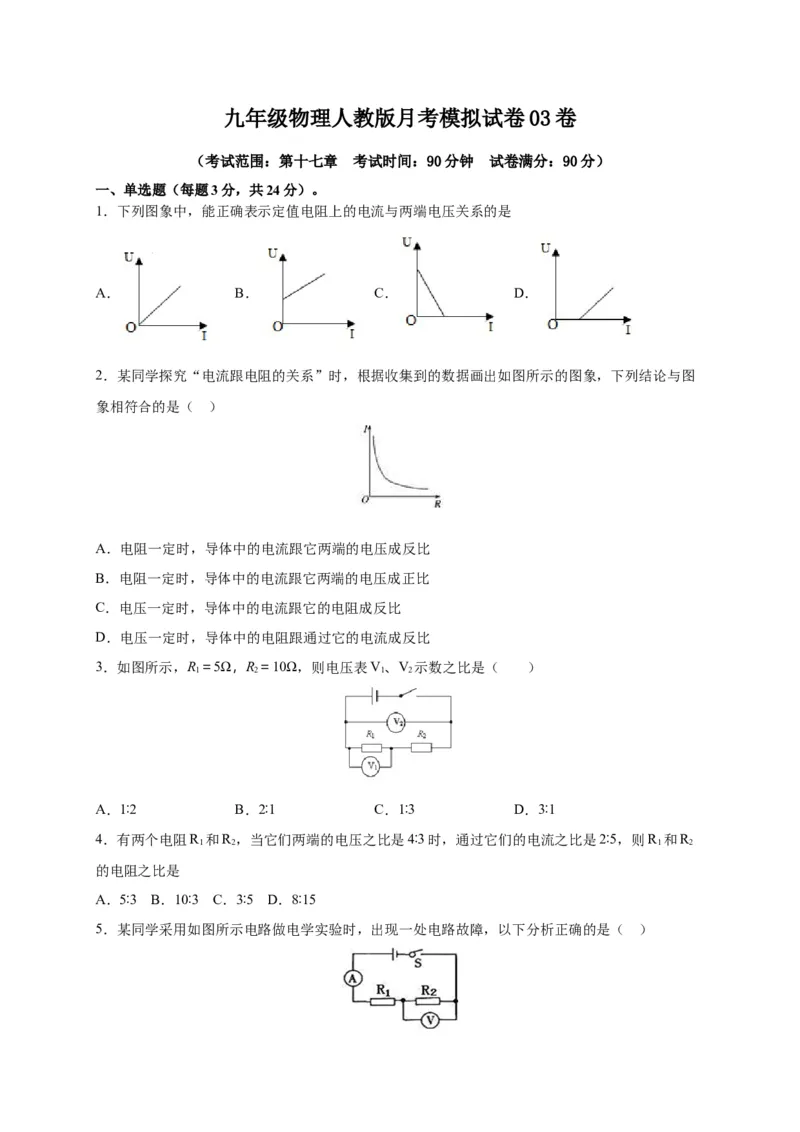

九年级物理人教版月考模拟试卷 03 卷
（考试范围：第十七章 考试时间：90分钟 试卷满分：90分）
一、单选题（每题3分，共24分）。
1．下列图象中，能正确表示定值电阻上的电流与两端电压关系的是
A． B． C． D．
2．某同学探究“电流跟电阻的关系”时，根据收集到的数据画出如图所示的图象，下列结论与图
象相符合的是（ ）
A．电阻一定时，导体中的电流跟它两端的电压成反比
B．电阻一定时，导体中的电流跟它两端的电压成正比
C．电压一定时，导体中的电流跟它的电阻成反比
D．电压一定时，导体中的电阻跟通过它的电流成反比
3．如图所示，R＝5Ω，R＝10Ω，则电压表V、V 示数之比是（ ）
1 2 1 2
A．1∶2 B．2∶1 C．1∶3 D．3∶1
4．有两个电阻R 和R ，当它们两端的电压之比是4∶3时，通过它们的电流之比是2∶5，则R 和R
1 2 1 2
的电阻之比是
A．5∶3 B．10∶3 C．3∶5 D．8∶15
5．某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（ ）A．若电流表无示数，电压表有示数，则R 短路
1
B．若电流表无示数，电压表无示数，则R 断路
2
C．若电流表有示数，电压表有示数，则R 断路
1
D．若电流表有示数，电压表无示数，则R 短路
2

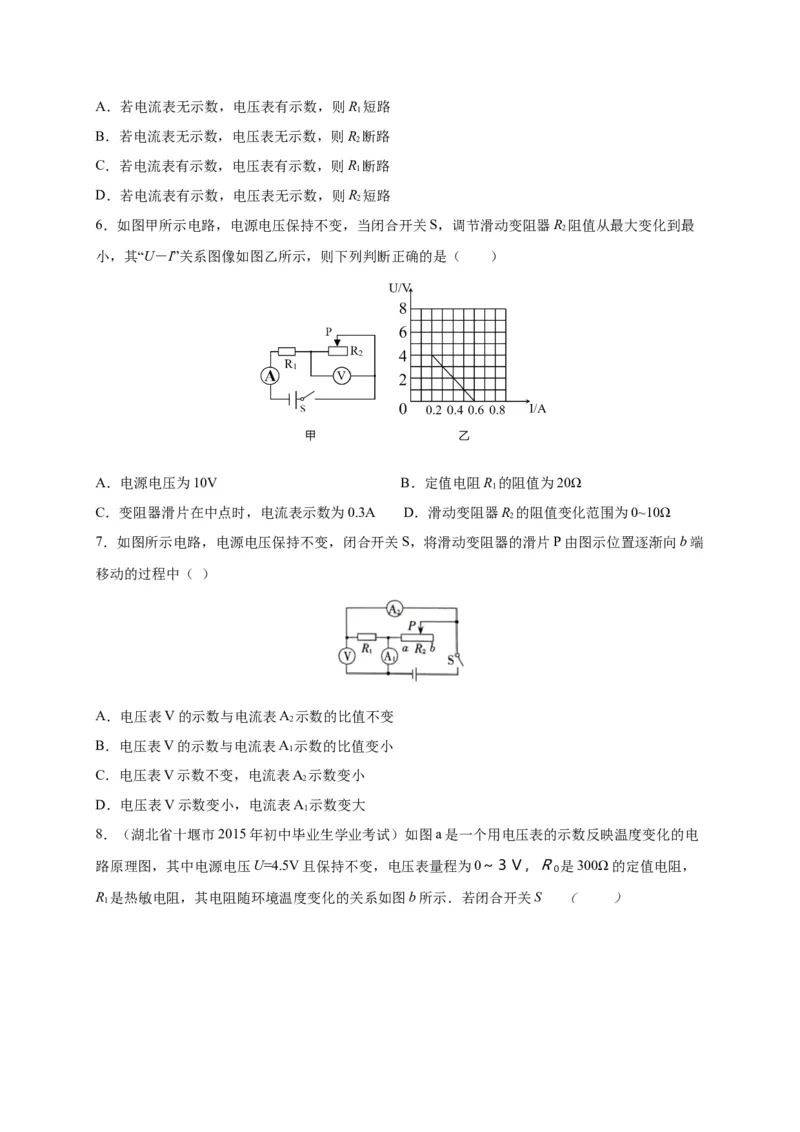

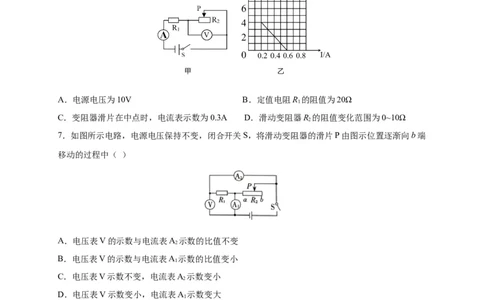

6．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器R 阻值从最大变化到最
2
小，其“U－I”关系图像如图乙所示，则下列判断正确的是（ ）
A．电源电压为10V B．定值电阻R 的阻值为20Ω
1
C．变阻器滑片在中点时，电流表示数为0.3A D．滑动变阻器R 的阻值变化范围为0~10Ω
2
7．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P由图示位置逐渐向b端
移动的过程中（ ）
A．电压表V的示数与电流表A 示数的比值不变
2
B．电压表V的示数与电流表A 示数的比值变小
1
C．电压表V示数不变，电流表A 示数变小
2
D．电压表V示数变小，电流表A 示数变大
1

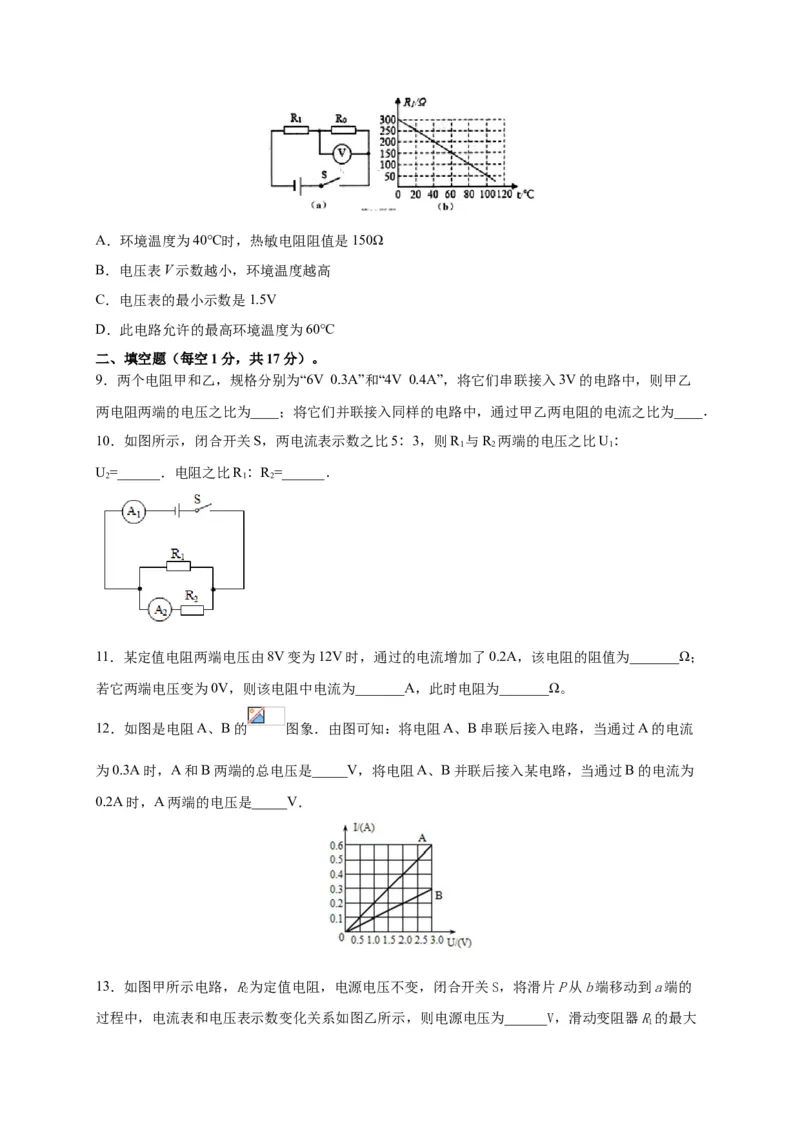

8．（湖北省十堰市2015年初中毕业生学业考试）如图a是一个用电压表的示数反映温度变化的电
路原理图，其中电源电压U=4.5V且保持不变，电压表量程为0～３Ｖ，Ｒ 是300Ω的定值电阻，
０
R 是热敏电阻，其电阻随环境温度变化的关系如图b所示．若闭合开关S （ ）
1A．环境温度为40℃时，热敏电阻阻值是150Ω
B．电压表V示数越小，环境温度越高
C．电压表的最小示数是1.5V
D．此电路允许的最高环境温度为60℃
二、填空题（每空1分，共17分）。

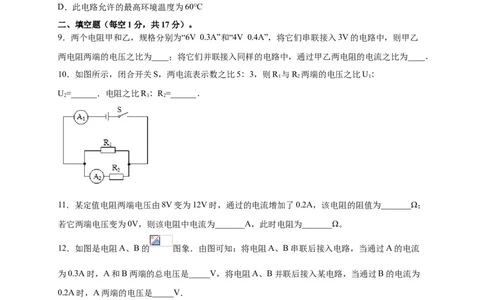

9．两个电阻甲和乙，规格分别为“6V 0.3A”和“4V 0.4A”，将它们串联接入3V的电路中，则甲乙
两电阻两端的电压之比为____；将它们并联接入同样的电路中，通过甲乙两电阻的电流之比为____．
10．如图所示，闭合开关S，两电流表示数之比5：3，则R 与R 两端的电压之比U：
1 2 1
U=______．电阻之比R ：R =______．
2 1 2
11．某定值电阻两端电压由8V变为12V时，通过的电流增加了0.2A，该电阻的阻值为_______Ω；
若它两端电压变为0V，则该电阻中电流为_______A，此时电阻为_______Ω。
12．如图是电阻A、B的 图象．由图可知：将电阻A、B串联后接入电路，当通过A的电流
为0.3A时，A和B两端的总电压是_____V，将电阻A、B并联后接入某电路，当通过B的电流为
0.2A时，A两端的电压是_____V．

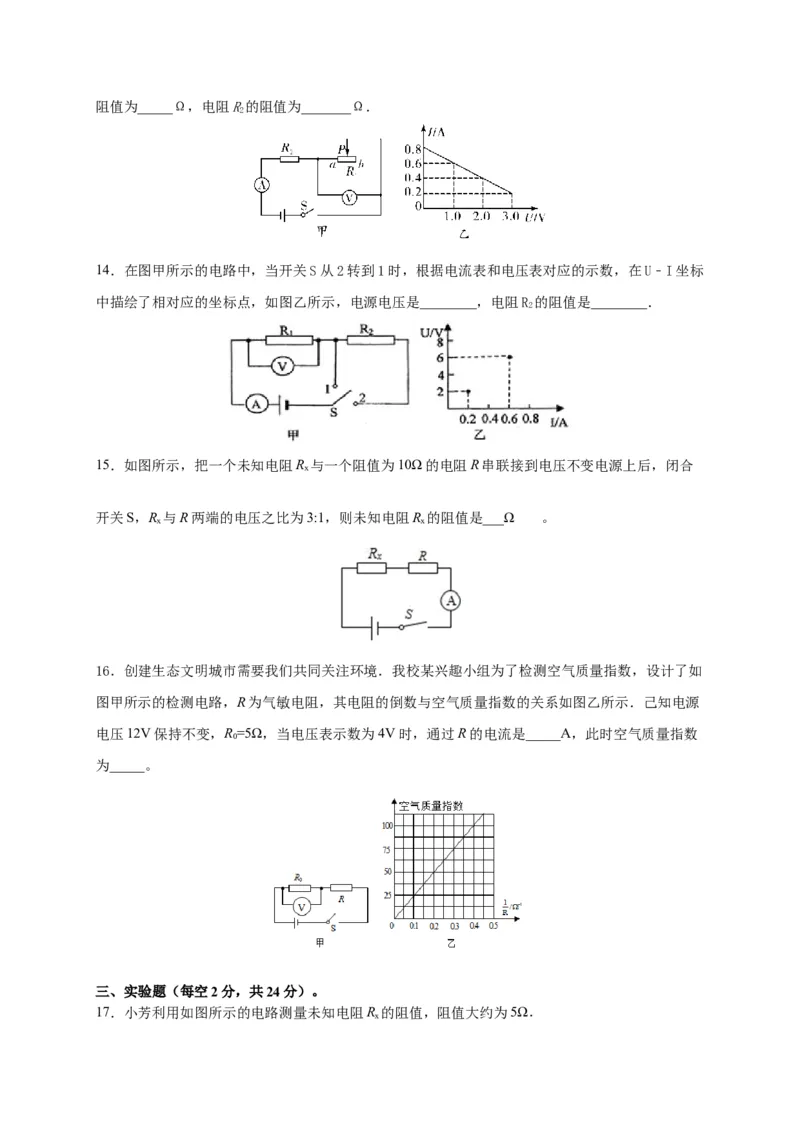

13．如图甲所示电路，R为定值电阻，电源电压不变，闭合开关S，将滑片P从b端移动到a端的
2
过程中，电流表和电压表示数变化关系如图乙所示，则电源电压为______V，滑动变阻器R的最大
1阻值为_____Ω，电阻R的阻值为_______Ω．
2

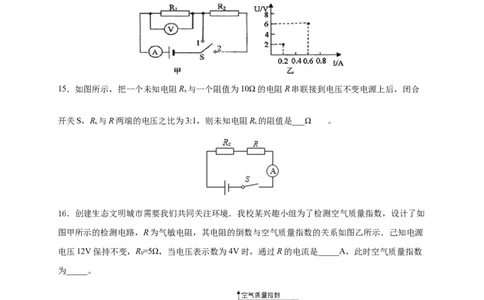

14．在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U﹣I坐标
中描绘了相对应的坐标点，如图乙所示，电源电压是________，电阻R 的阻值是________．
2
15．如图所示，把一个未知电阻R 与一个阻值为10Ω的电阻R串联接到电压不变电源上后，闭合
x
开关S，R 与R两端的电压之比为3:1，则未知电阻R 的阻值是___Ω 。
x x
16．创建生态文明城市需要我们共同关注环境．我校某兴趣小组为了检测空气质量指数，设计了如
图甲所示的检测电路，R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示．己知电源
电压12V保持不变，R=5Ω，当电压表示数为4V 时，通过R的电流是_____A，此时空气质量指数
0
为_____。
三、实验题（每空2分，共24分）。
17．小芳利用如图所示的电路测量未知电阻R 的阻值，阻值大约为5Ω．

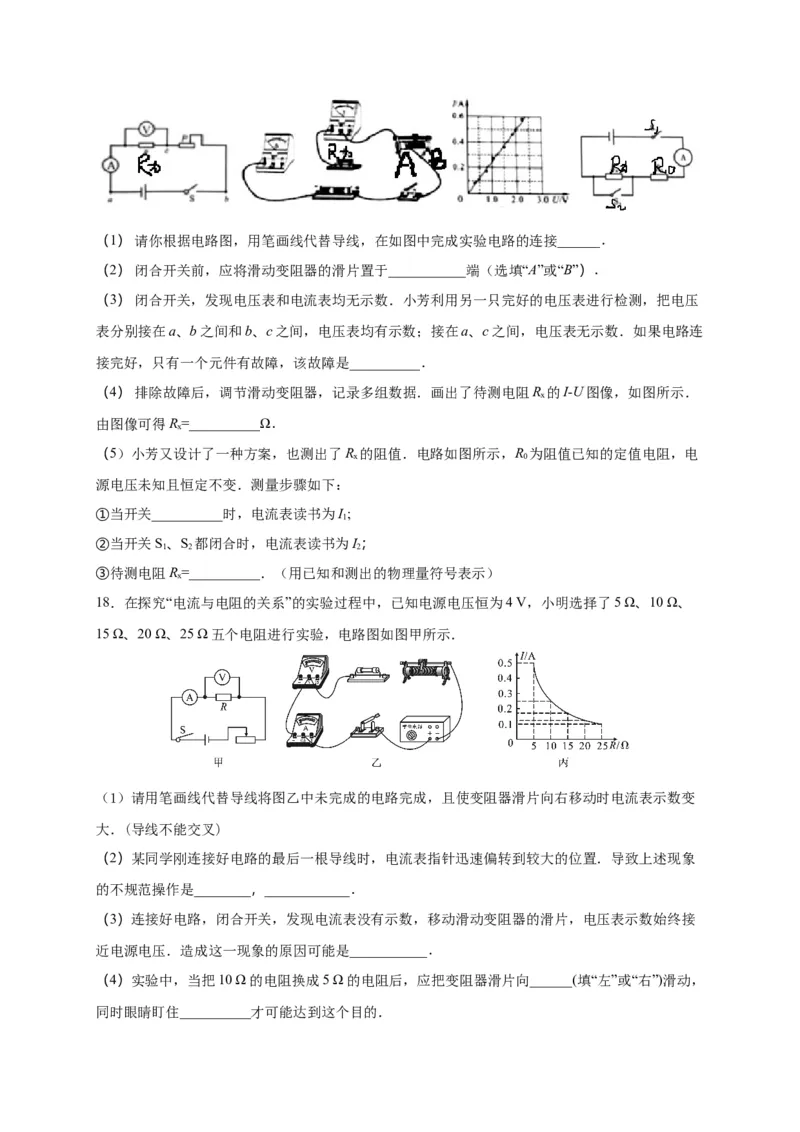

x（1） 请你根据电路图，用笔画线代替导线，在如图中完成实验电路的连接______．
（2） 闭合开关前，应将滑动变阻器的滑片置于___________端（选填“A”或“B”）．
（3） 闭合开关，发现电压表和电流表均无示数．小芳利用另一只完好的电压表进行检测，把电压
表分别接在a、b之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数．如果电路连
接完好，只有一个元件有故障，该故障是__________．
（4） 排除故障后，调节滑动变阻器，记录多组数据．画出了待测电阻R 的I-U图像，如图所示．
x
由图像可得R=__________Ω．
x
（5）小芳又设计了一种方案，也测出了R 的阻值．电路如图所示，R 为阻值已知的定值电阻，电
x 0
源电压未知且恒定不变．测量步骤如下：
①当开关__________时，电流表读书为I;
1
②当开关S、S 都闭合时，电流表读书为I；
1 2 2
③待测电阻R=__________．（用已知和测出的物理量符号表示）
x
18．在探究“电流与电阻的关系”的实验过程中，已知电源电压恒为4 V，小明选择了5 Ω、10 Ω、
15 Ω、20 Ω、25 Ω五个电阻进行实验，电路图如图甲所示．
（1）请用笔画线代替导线将图乙中未完成的电路完成，且使变阻器滑片向右移动时电流表示数变
大．(导线不能交叉)
（2）某同学刚连接好电路的最后一根导线时，电流表指针迅速偏转到较大的位置．导致上述现象
的不规范操作是________，____________．
（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接
近电源电压．造成这一现象的原因可能是___________．
（4）实验中，当把10 Ω的电阻换成5 Ω的电阻后，应把变阻器滑片向______(填“左”或“右”)滑动，
同时眼睛盯住__________才可能达到这个目的．（5）根据实验数据，作出I－R图象如图丙所示．根据实验目的分析图象可得出结论：__________．
四、计算题（第19题6分，第20题9分，第21题10分，共25分）。

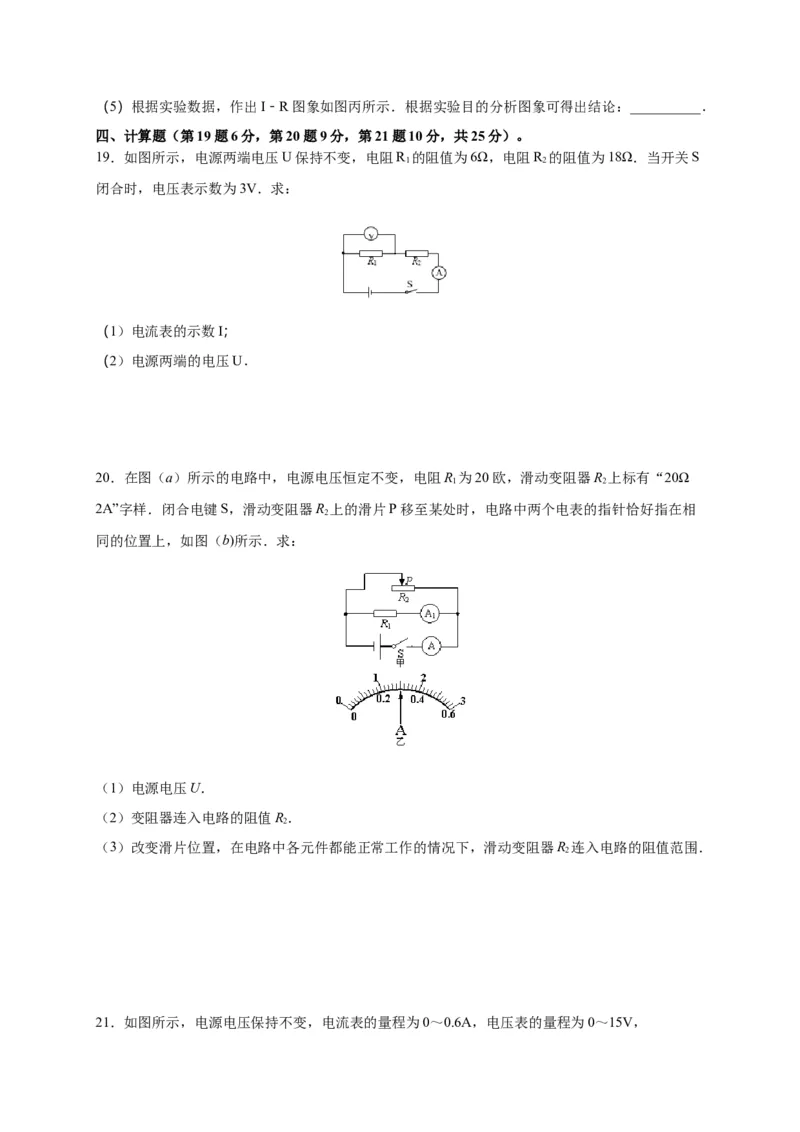

19．如图所示，电源两端电压U保持不变，电阻R 的阻值为6Ω，电阻R 的阻值为18Ω．当开关S
1 2
闭合时，电压表示数为3V．求：
（1）电流表的示数I；
（2）电源两端的电压U．
20．在图（a）所示的电路中，电源电压恒定不变，电阻R 为20欧，滑动变阻器R 上标有“20Ω
1 2
2A”字样．闭合电键S，滑动变阻器R 上的滑片P移至某处时，电路中两个电表的指针恰好指在相
2
同的位置上，如图（b)所示．求：
（1）电源电压U．
（2）变阻器连入电路的阻值R．
2
（3）改变滑片位置，在电路中各元件都能正常工作的情况下，滑动变阻器R 连入电路的阻值范围．
2

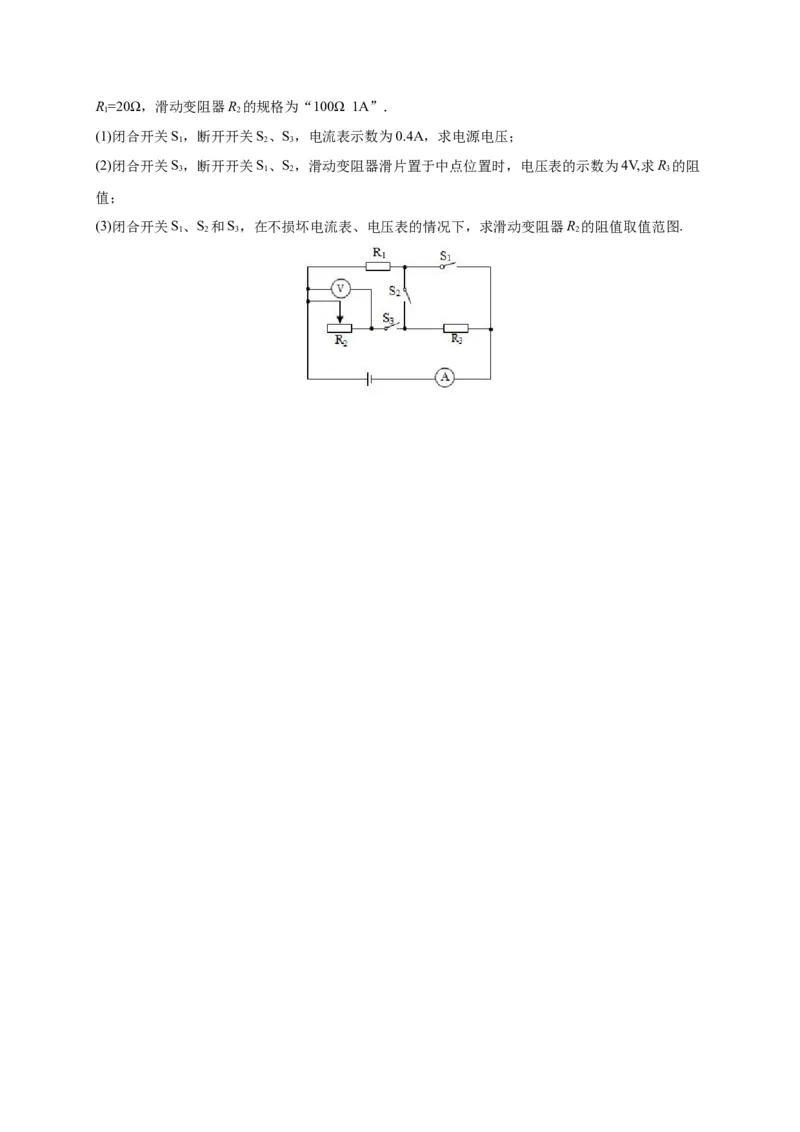

21．如图所示，电源电压保持不变，电流表的量程为0～0.6A，电压表的量程为0～15V，R=20Ω，滑动变阻器R 的规格为“100Ω 1A”．
1 2
(1)闭合开关S，断开开关S、S，电流表示数为0.4A，求电源电压；
1 2 3
(2)闭合开关S，断开开关S、S，滑动变阻器滑片置于中点位置时，电压表的示数为4V,求R 的阻
3 1 2 3
值；
(3)闭合开关S、S 和S，在不损坏电流表、电压表的情况下，求滑动变阻器R 的阻值取值范图.
1 2 3 2
