专题一 电路故障判断
在进行电路故障分析前，首先要进行电路结构分析，了解各元件间的串、并联关系，弄清各电表测的
是哪段电路的哪个物理量。先根据电流表有无示数确定电路是断路还是短路，再根据电压表是否有示数来
确定电路故障出现在哪个部位。
断路的判断：把电流表分别与各部分串联，如其他部分能正常工作，则当时与电流表并联的部分断路；
把电压表分别与各部分并联，则有示数且比较大(常表述为等于电源电压)处断路(电源除外)。
短路的判断：把电压表分别与各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的
电压为零，则此用电器短路。

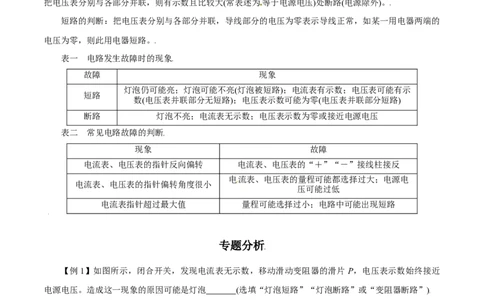

表一 电路发生故障时的现象
故障 现象
灯泡仍可能亮；灯泡可能不亮(灯泡被短路)；电流表有示数；电压表可能有示
短路
数(电压表并联部分无短路)；电压表示数可能为零(电压表并联部分短路)
断路 灯泡不亮；电流表无示数；电压表示数为零或接近电源电压
表二 常见电路故障的判断
现象 故障
电流表、电压表的指针反向偏转 电流表、电压表的“＋”“－”接线柱接反
电流表、电压表的量程可能都选择过大；电源电
电流表、电压表的指针偏转角度很小
压可能过低
电流表指针超过最大值 量程可能选择过小；电路中可能出现短路
专题分析
【例1】如图所示，闭合开关，发现电流表无示数，移动滑动变阻器的滑片 P，电压表示数始终接近
电源电压。造成这一现象的原因可能是灯泡 (选填“灯泡短路”“灯泡断路”或“变阻器断路”)
【例2】如图所示电路，闭合开关后，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但
两电表示数仍明显偏转，造成此现象的原因可能是（ ）
A．甲灯泡短路 B．乙灯泡短路C．甲灯泡断路 D．乙灯泡断路
专题训练
1．（精选·山东泰安市·中考真题）在如图所示的电路中，电源电压保持不变，闭合开关电路正常工作，一
段时间后，发现电路中有一个电表的示数突然变大，电阻 或 有一处发生故障，其他元件仍保持完好。
下列说法正确的是（ ）
A．一定是 短路 B．一定是 短路
C．可能是 断路 D．可能是 断路
2．（精选·四川内江市·中考真题）如图所示电路，闭合开关S后，发现灯泡L、L 均不亮，电流表示数为
1 2
零，电压表示数等于电源电压，则该电路中的故障是（ ）
A．L 断路 B．L 短路 C．L 断路 D．L 短路
1 1 2 2
3．（精选·安徽中考真题）如图所示，R 和R 均为定值电阻，闭合开关S，电流表指针明显偏转，电压表
1 2
几乎无示数，如果R 或R 一处发生故障，则下列判断正确的是（ ）
1 2
A．R 短路 B．R 短路 C．R 断路 D．R 断路
1 2 1 2
4．（精选·山东枣庄市·中考真题）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行
电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（ ）测试点 a、b b、c c、d
电压表示数 有示数 有示数 无示数
A．开关S断路 B．小灯泡L断路 C．滑动变阻器R短路D．滑动变阻器R断路

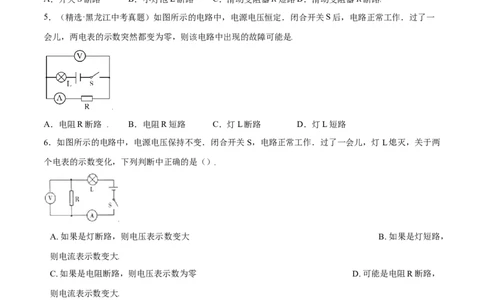

5．（精选·黑龙江中考真题）如图所示的电路中，电源电压恒定．闭合开关S后，电路正常工作．过了一
会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是
A．电阻R断路 B．电阻R短路 C．灯L断路 D．灯L短路
6．如图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作．过了一会儿，灯L熄灭，关于两
个电表的示数变化，下列判断中正确的是（）
A. 如果是灯断路，则电压表示数变大 B. 如果是灯短路，
则电流表示数变大
C. 如果是电阻断路，则电压表示数为零 D. 可能是电阻R断路，
则电流表示数变大
7．在如图所示的电路中，电源电压保持不变，开关 S闭合后，有一个电表的指针没有发生偏转．移动滑
动变阻器的滑片，此时观察到只有一个电表指针的位置在改变，则故障是（ ）
A. 变 阻 器 R 短 路 B. 电 阻 R 短
1 2
路 C. 变 阻 器 R 断
1路 D. 电阻R 断路
2
8．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭。若电路中只有一处故障，且只发生在灯L或R
上。现用一只规格相同且完好的灯L′替换灯L，正确的判断是（ ）
A. 若灯L′亮，则灯L一定断路
B. 若灯L′亮，则灯L一定短路
C. 若灯L′不亮，则电阻R一定断路 D. 若灯
L′不亮，则电阻R一定短路

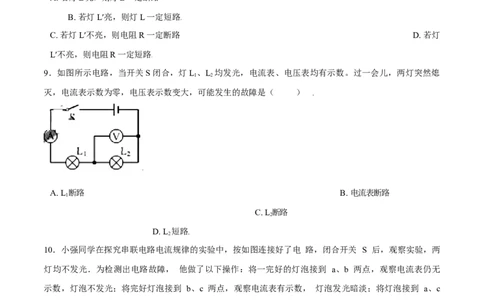

9．如图所示电路，当开关S闭合，灯L 、L 均发光，电流表、电压表均有示数。过一会儿，两灯突然熄
1 2
灭，电流表示数为零，电压表示数变大，可能发生的故障是（ ）
A. L 断路 B. 电流表断路
1
C. L断路
2
D. L 短路
2
10．小强同学在探究串联电路电流规律的实验中，按如图连接好了电 路，闭合开关 S 后，观察实验，两
灯均不发光．为检测出电路故障， 他做了以下操作：将一完好的灯泡接到 a、b 两点，观察电流表仍无
示数，灯泡不发光；将完好灯泡接到 b、c 两点，观察电流表有示数， 灯泡发光暗淡；将灯泡接到 a、c
两点，观察电流表有示数，灯泡发光 强烈；则电路故障可能是（ ）
A. 灯 L 断 路 B. 灯 L 断
1 2
路 C. 灯 L 短
2路 D. 电流表烧坏了
11．在下图所示电路中，闭合开关S，小灯泡发光，电压表有一定的示数．过一会儿，发现小灯泡不发光，
电压表示数为0，已知电路只有一处故障， 则下列判断正确的是 （ ）
A. 电 压 表 短 路 B. 小 灯 泡 灯 丝 断
路 C. 电 阻 R 断
路 D. 电流表短路
12．（精选·上海中考真题）在图所示的电路中，闭合开关S后，至少有一个电表发生变化，已知电路中只
有一处故障，且发生在电阻 R 或R 上。请写出两电表的变化情况及其对应的故障。______、______ 。
1 2
