第十七章 欧姆定律
检测内容：第17章 欧姆定律（难度偏大）
时间：80分钟 满分：100分
一、单选题（每题3分，共30分）
1．我们已学习了多种物理方法，下列探究实验涉及的方法中，其中一个与其余不同的是（
）
A．探究磁场中通电导体受力方向与电流方向的关系
B．探究通过导体中电流大小与其电阻大小的关系
C．探究导体电阻的大小与导体长度的关系
D．探究串联电路的等效电阻与各串联电阻间的关系

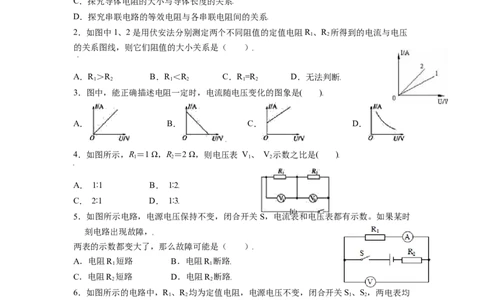

2．如图中1、2是用伏安法分别测定两个不同阻值的定值电阻R 、R 所得到的电流与电压
1 2
的关系图线，则它们阻值的大小关系是（ ）
A．R ＞R B．R ＜R C．R =R D．无法判断
1 2 1 2 1 2
3．图中，能正确描述电阻一定时，电流随电压变化的图象是( )
A． B． C． D．
4．如图所示，R＝1 Ω，R＝2 Ω，则电压表 V、 V 示数之比是( )
1 2 1 2
A． 1∶1 B． 1∶2
C． 2∶1 D． 1∶3
5．如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表都有示数。如果某时
刻电路出现故障，
两表的示数都变大了，那么故障可能是（ ）
A．电阻R 短路 B．电阻R 断路
1 1
C．电阻R 短路 D．电阻R 断路
2 2
6．如图所示的电路中，R 、R 均为定值电阻，电源电压不变，闭合开关S、S，两电表均
1 2 1 2
有示数．若断开开关S，则（ ）
2
A．电流表的示数变大，电压表的示数变小
B．电流表的示数变小，电压表的示数变大
C．电流表和电压表的示数都变小
D．电流表和电压表的示数都变大
7．如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定
在一起，AB间有可收缩的导线，R 为定值电阻．当闭合开关S，压力F增大时，电流表与
1
电压表示数变化情况是（ ）A．电流表示数变大，电压表示数变小
B．电流表示数变小，电压表示数变大
C．电流表、电压表示数都变大
D．电流表、电压表示数都变小

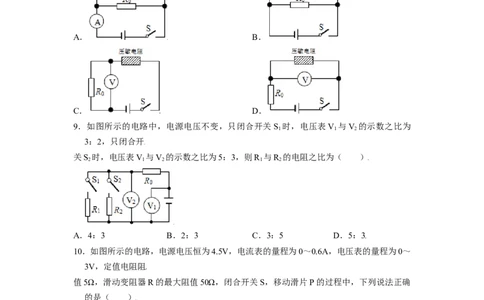

8．压敏电阻的阻值是随所受压力的增大而减小的。小聪同学想设计一个通过电表示数反映
压敏电阻所受
压力大小的电路，要求压力增大时电表示数增大。以下电路不符合要求的是（ ）
A． B．
C． D．
9．如图所示的电路中，电源电压不变，只闭合开关S 时，电压表V 与V 的示数之比为
1 1 2
3：2，只闭合开
关S 时，电压表V 与V 的示数之比为5：3，则R 与R 的电阻之比为（ ）
2 1 2 1 2
A．4：3 B．2：3 C．3：5 D．5：3
10．如图所示的电路，电源电压恒为4.5V，电流表的量程为0～0.6A，电压表的量程为0～
3V，定值电阻阻
值5Ω，滑动变阻器R的最大阻值50Ω，闭合开关S，移动滑片P的过程中，下列说法正确
的是（ ）
A．若滑片P向左移，电流表的示数变小
B．电压表与电流表的比值不变
C．滑动变阻器允许的调节范围是2.5Ω～50Ω
D．电流表的变化范围是0.3A～0.6A
二、填空题（11题2分，其余每空2分，共24分）
11．一只小灯泡的额定电压为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在
12V的电源上，为使其正常发光，应 联一个 Ω的电阻．
12．成绵乐高铁开通以来，极大地促进了沿线经济发展，为保障列车安全运行，列车上安装有烟雾报警装
置。如图所示是列车上烟雾报警的简化原理图。电源电压保持不变，R 为定值电阻，光敏
0
电阻R的阻值随
光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮
挡射向光敏电阻R
的激光时，电流表示数 ，电压表示数 。（选填“增大”、“减小”或“不
变”）

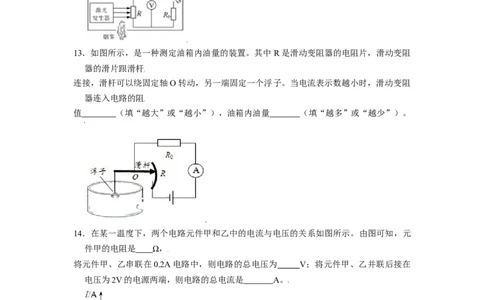

13．如图所示，是一种测定油箱内油量的装置。其中 R是滑动变阻器的电阻片，滑动变阻
器的滑片跟滑杆
连接，滑杆可以绕固定轴O转动，另一端固定一个浮子。当电流表示数越小时，滑动变阻
器连入电路的阻
值 （填“越大”或“越小”），油箱内油量 （填“越多”或“越少”）。
14．在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示。由图可知，元
件甲的电阻是 Ω，
将元件甲、乙串联在0.2A电路中，则电路的总电压为 V；将元件甲、乙并联后接在
电压为2V的电源两端，则电路的总电流是 A。
15．如图所示电路图，电源电压恒定。当开关S 、S 断开，S 闭合时，电流表的读数为
1 2 3
0.50安，电压表的
读数为2.50伏。当开关S 、S 闭合，S 断开时，由于R 、R 中有一个电阻出现故障，电流
1 2 3 1 2表的读数为0.60
安，电压表的读数为3.00伏。则电源电压为 伏，电路中出现的故障是 。

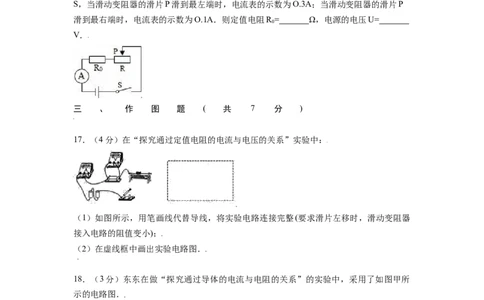

16．如图所示，一定值电阻R 与最大阻值为40Ω的滑动变阻器串联在电路中，闭合开关
0
S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为O.3A；当滑动变阻器的滑片P
滑到最右端时，电流表的示数为O.1A．则定值电阻R = Ω，电源的电压U=
0
V．
三 、 作 图 题 ( 共 7 分 )
17．（4分）在“探究通过定值电阻的电流与电压的关系”实验中：
（1）如图所示，用笔画线代替导线，将实验电路连接完整(要求滑片左移时，滑动变阻器
接入电路的阻值变小)；
（2）在虚线框中画出实验电路图．
18．（3分）东东在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所
示的电路图．
请按照电路图，用笔画线表示导线，将图乙中的实物图连接完整．
四、实验题（共24分）
19．（9分）如图1所示，是王燕同学连接的测电阻R 的电路．
x（1）电路中有一根导线连接错了，请你在接错的导线上打一个叉，并画出正确的连线．
（2）在图2方框中根据改正后的电路画出电路图．
（3）实验中测出了如表所示的数据，其中第3次测量时电流表的表盘如图3所示，请你读
出电流值填在表格中．电阻测量值R= Ω．
x
次数 第1次 第2次 第3次
电压（V） 2.5 3.0 3.5
电流（A） 1.3 1.5
20．（6分）小李同学在做“伏安法测电阻”的实验时，设计了图甲所示的电路图：
（1）请按照电路图，用笔画线代替导线，将图乙中的实物图连接完整．
（2）在开关闭合之前，滑动变阻器的滑片应置于______(选填“最左端”、“中间”或
“最右端”)．
（3）若电流表、电压表示数分别如图丙 a、b所示，则电流表的读数是________A，电压
表的读数是______V，电阻R的阻值是________ Ω
21．（9分）小明想测量标有“2.5V”小灯泡的电阻，请解答下列问题：
（1）请用笔画线代替导线，将图中的实物电路连接完整。（导线不能交叉）
（2）连好电路后，闭合开关前，滑动变阻器的滑片应处于最 端。（选填“左”或
“右”）
（3）闭合开关后，发现电流表、电压表均有示数。但灯泡不亮，原因可能是 。
A．小灯泡断路 B．小灯泡短路
C．滑动变阻器断路 D．滑动变阻器接入电路的阻值过大
（4）调节滑动变阻器，测得实验数据如表所示：实验次数 第1次 第2次 第3次 第4次
电压（V） 1.0 1.5 2.0 2.5
电流（A） 0.14 1.00 0.25 0.30
电阻（Ω）
在分析实验数据时，发现一个数据有明显的错误，这个数据是 ；若此错误是看
错电表量程导致的，则该数据的正确值应是 。
（5）根据实验数据可知，小灯泡正常发光时的电阻是 Ω。
（6）实验完成后，分析数据发现，小灯泡电阻呈逐渐增大趋势，其原因可能是
。
五 、 计 算 题 ( 共 15 分 )
16．（7分）如图甲是某电子秤的原理示意图，R 为定值电阻，托盘下方的电阻R 为压敏
1 2
电阻，其电阻大
小与托盘内所放物体质量m大小的关系图如图乙所示。已知电源电压为6V保持不变。
（1）当托盘为空时，R 电阻 Ω；
2
（2）若托盘为空时，电流表示数为I＝0.01A，求定值电阻R 的阻值；
1 1
（3）若放入某物体后，电流表示数为I＝0.02A，求该物体的质量大小。
2
19．（8分）如图所示电路，电源电压保持不变，R＝4 Ω，R＝6 Ω.
1 2
（1）开关S 断开、S 闭合时，电流表示数为1.5 A，求电源电压；
1 2
（2）开关S、S 都断开时，求电流表的示数；
1 2
（3）开关S、S 都闭合时，电流表示数为2 A，求R 的阻值．
1 2 3
