第十六章 电压 电阻
16.2 串、并联电路中电压的规律
一、学习目标
1．串联电路电压的测量
能正确的将电压表接入待测的电路中，并能画出相应的电路图；
能正确的使用电压表测量出串联电路中用电器两端的电压
能通过实验探究，归纳总结出串联电路中电压的规律
2．串联电路中电压规律应用
能利用串联电路中电压的规律来分析相关的问题
3．并联电路电压的测量
能正确的将电压表接入待测的电路中，并能画出相应的电路图；
能正确的使用电压表测量出并联电路中用电器两端的电压
能通过实验探究，归纳总结出并联电路中电压的规律
4．并联电路中电压规律应用
能利用并联电路中电压的规律来分析相关的问题
二、学习过程
一）、知识点梳理

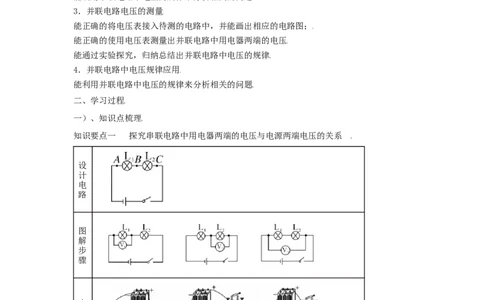

知识要点一 探究串联电路中用电器两端的电压与电源两端电压的关系
设
计
电
路
图
解
步
骤
实
物
连
接
AB间电压 BC间电压 AC间电压
实验次数
U1/V U2/V U3/V
记录数
据表格 1
23
得出结 串联电路两端的总电压等于各部分电路两端的电压之和，表达式：
论 _________________________________________
交流与评估：（1）根据电路图连接电路时，采用试触法选择电压表的量程；
（2）连接电路时，开关应处于断开状态，目的是为了保护电路，避免损坏电路元件；
（3）为了使结论更具有普遍性，消除偶然性，要换用不同规格的灯泡多测几次

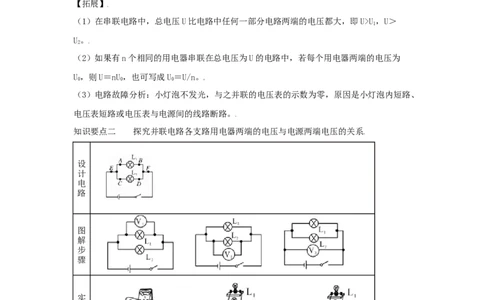

【拓展】
（1）在串联电路中，总电压U比电路中任何一部分电路两端的电压都大，即U>U，U＞
1
U。
2
（2）如果有n个相同的用电器串联在总电压为U的电路中，若每个用电器两端的电压为
U，则U＝nU，也可写成U＝U/n。
0 0 0
（3）电路故障分析：小灯泡不发光，与之并联的电压表的示数为零，原因是小灯泡内短路、
电压表短路或电压表与电源间的线路断路。
知识要点二 探究并联电路各支路用电器两端的电压与电源两端电压的关系
设
计
电
路
图
解
步
骤
实
物
连
接
实验次数 AB间电压U1/V CD间电压U2/V EF间电压U3/V
记录 1
数据
2
表格
3并联电路各支路两端电压等于电源两端电压，表达式：
得出
结论
__________________________________
交流与平估：（1）连接电路时，开关应处于_______状态，目的是为了_________，避免损
坏电路元件；
（2）为了使结论更具有普遍性，消除偶然性，要换用不同规格的灯泡多测几次
【归纳】比较串、并联电路电压、电流的特点：串联时，电路中电流处处相等，即I＝I
1 2
＝…＝In；电路两端总电压等于各部分电路两端的电压之和，即U＝U＋U＋…＋Un。并联
1 2
时，电路中干路电流等于各支路电流之和，即I＝I1＋I2＋…＋In；电路中各并联支路的
电压都相等，即U＝U＝…＝Un。
1 2

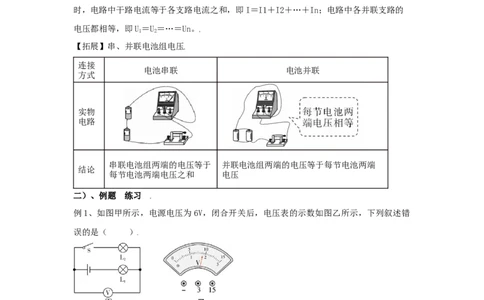

【拓展】串、并联电池组电压
连接
电池串联 电池并联
方式
实物
电路
串联电池组两端的电压等于 并联电池组两端的电压等于每节电池两端
结论
每节电池两端电压之和 电压
二）、例题 练习
例1、如图甲所示，电源电压为6V，闭合开关后，电压表的示数如图乙所示，下列叙述错
误的是（ ）
A： L1两端电压为1.8V
B： L1两端电压为4.2V
C： L2两端电压为1.8V
D： L1和L2两端电压之和为6V
练1.1 如图所示，当甲电路中的开关S闭合时，两个电压表的指针位置均如图乙所示，则
电压表V1和V2的示数分别为（）A： 1.2V， 6V
B： 6V， 1.2V
C： 4.8V， 1.2V
D： 1.2V， 4.8V

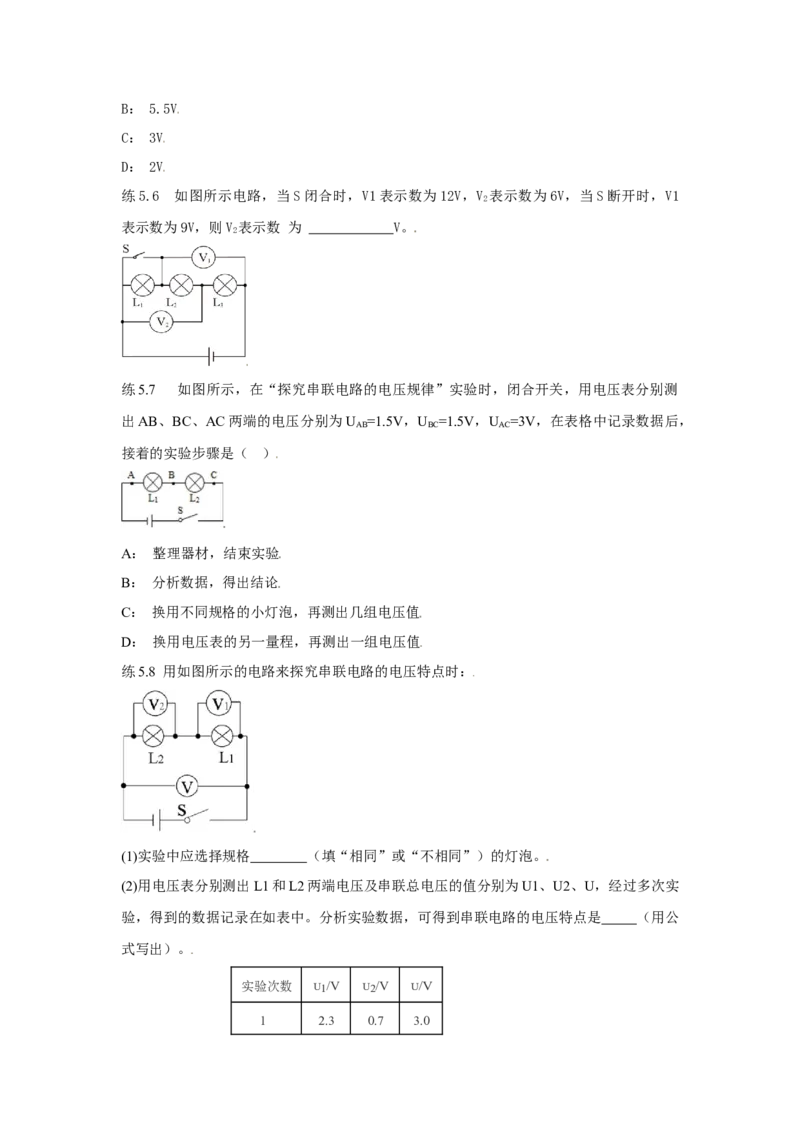

例2、某同学对“串联电路电压规律”进行探究。
【设计与进行实验】
（1）按图所示电路图连接电路；
（2）闭合开关，用电压表测出L1两端的电压；
（3）在测量L2两端电压时，为了节省时间采用以下办法：电压表所接的B接点不动，只
断开A接点，并改接到C接点上；
（4）测出AC间的电压。
【交流与评估】
(1)在拆接电路时，开关必须 。
(2)该同学用上面的方法 （选填“能”或“不能”）测出L2两端的电压，原因
是
。
(3)方法改进后，所测出的AB、BC、AC间的电压记录在下表中，分析数据可以得出本次实
验的结论是： 串联电路总电压 （选填“等于”或“不等于”）各用电器两
端电压之和。
UAB/V UBC/V UAC/V
2.1 1.7 3.7
（4）这个实验在设计上还存在的不足之处是 。例3、如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（ ）
A： V1示数为6V
B： V1示数大于6V
C： V示数小于6V
D： V示数大于6V
练3.1 如图所示，电路完好，电源的电压不变，当开关闭合后，电压表的示数将（ ）
A： 变 大
B： 变 小
C： 不变
D： 无法判断
例4、 如图所示的电路图中，开关S闭合后能用电压表正确测出灯L2两端电压的是（ ）
A： B： C： D：
练4.1 如图所示的四个电路中，电压表能正确测量L2两端电压的是（ ）
A： B： C： D：
练4.2 在如图所示的电路中，电压表测量的是（ ）A： 灯L1两端的电压
B： 灯L2两端的电压
C： 电源两端的电压
D： 开关S两端的电压
练4.3 如图所示电路，下列说法正确的是（ ）
①当开关S闭合时，电压表测量L1两端电压
②当开关S闭合时，电压表测量L2两端电压
③当开关S断开时，电压表无示数
④当开关S断开时，电压表示数等于电源电压
A： ①③
B： ①④
C： ②③
D： ②④
例5(1) 如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电
灯L1和L2两端的电压分别为（）
A： 4.8V 1.2V
B： 6V 1.2V
C： 1.2V 6V
D： 1.2V 4.8V
(2) 如图所示的电路中，闭合开关，电压表V1的示数是4V，电压表V2的示数为10V，若电源电压为12V， 则L2两端电压为（ ）
A： 4.5V
B： 5.5V
C： 3V
D： 2V
练5.1、小文为了“探究串联电路中电压规律”，设计了电路，将两只灯泡 L1、L2串联起
来接到电源上，如图所示。
(1)连接或改接电路时，开关必须 。
(2)检查电路无误后，闭合开关，发现电压表的指针偏转角度过小，为使实验结果更准确，
他应该 。
(3)小文分别把电压表连在图中AB两点、BC两点及AC两点，闭合开关后，测得的数据是：
U =0V，U =3V，U =3V，则故障可能是 （答一条）。
AB BC AC
(4)故障排除后，实验正常进行。分别测出：UAB=1.4V、UBC=1.4V、UAC=2.8V，分析这组数
据，小文发现串联电路中电压的规律是 。
(5)分析实验数据“U =1.4V、U =1.4V”，小文还认为：串联电路中各部分电路两端的电
AB BC
压始终是相等的。你认为这个结论 （选填“正确”或“错误”）；这对你进
行此实验的启发是 。
练5.2 如图所示，电源电压10V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，
电压表示数为6V，则灯泡L1 两端的电压是（）
A： 4VB： 6V
C： 5V
D： 10V
练5.3 如图1所示，电源电压恒定。当开关S1断开，S2闭合时，电压表的示数如甲图
所示，当开关S1闭合，S2断开时，电压表的示数如乙图所示，则灯L1、L2两端的电压分
别为（ ）
A： 3.5V 8.5V
B： 8.5V 3.5V
C： 3.5V 5.0V
D： 5.0V 3.5V
练5.4 如图所示电路，灯泡L1、L2完全相同，当开关S闭合后，两盏灯泡均发光且电
压表的示数为1.5V。则当开关断开后，下列说法正确的是（ ）
A： 灯泡L1变亮了
B： 电压表示数变为0V
C： 电压表示数仍为1.5V
D： 电压表示数变为3V
练5.5 如图所示的电路中，闭合开关，电压表 V1的示数是7.5V，电压表V2的示数为
9V，若电源电压为12V，则L2 两端电压是（ ）
A： 4.5VB： 5.5V
C： 3V
D： 2V
练5.6 如图所示电路，当S闭合时，V1表示数为12V，V 表示数为6V，当S断开时，V1
2
表示数为9V，则V 表示数 为 V。
2
练5.7 如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测
出AB、BC、AC两端的电压分别为U =1.5V，U =1.5V，U =3V，在表格中记录数据后，
AB BC AC
接着的实验步骤是（ ）
A： 整理器材，结束实验
B： 分析数据，得出结论
C： 换用不同规格的小灯泡，再测出几组电压值
D： 换用电压表的另一量程，再测出一组电压值
练5.8 用如图所示的电路来探究串联电路的电压特点时：
(1)实验中应选择规格 （填“相同”或“不相同”）的灯泡。
(2)用电压表分别测出L1和L2两端电压及串联总电压的值分别为U1、U2、U，经过多次实
验，得到的数据记录在如表中。分析实验数据，可得到串联电路的电压特点是 （用公
式写出）。
实验次数 U1/V U2/V U/V
1 2.3 0.7 3.02 2.0 1.0 3.0
3 1.7 1.3 3.0
(3)进行多次实验的主要目的是 （填“寻找普遍规律”或“减小实验误差”）。
例6 两盏灯并联在电路中，其中一盏灯比较亮，另一盏比较暗，则它们两端的电压（ ）
A： 相 等
B： 亮的灯两端电压高
C： 暗的灯两端电压低
D： 无法确定
练6.1 如果两盏灯两端电压相等，这两盏灯（ ）
A： 一定是并联
B： 一定是串联
C： 可能是串联
D： 以上都不对
例7 如图所示的电路中，电压表的示数为12V，电流表A的示数为1.5A，电流表A1的示数
为0.5A，则：
(2)通过灯泡L1、L2的电流分别为多少A？
【课后作业】
1下列说法中，正确的是（ ）
A： 电路中只要有电压，就一定会有电流
B： 电压是产生电流的必要条件
C： 电路中有电源就一定会有持续电流
D： 通过导体的电压是形成电流的原因
2现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必
不可少。下列有关常见电压值的表述，错误的是（ ）
A： 一节干电池的电压是1.5V
B： 家庭电路的电压是220V
C： 手机电池电压是3.7VD： 对人体安全的电压是36V
3如图所示，电压表表盘上的指针示数是（ ）
A： 1V
B： 5V
C： 3V
D： 1.5V
4下列关于电压表的使用规则中，不正确的是（ ）
A： 电压表要与被测电路并联
B： 可以用试触法来判断被测电压是否超过量程
C： 电压表的量程不能超过被测电压
D： 电流必须从“+”接线柱流进电压表
5关于电流表和电压表的使用，以下说法中错误的是（ ）
A： 使用前都应检查指针是否指零
B： 在无法进行估测时，先选用大量程“试触”
C： 经试触后被测电压不超过小量程时，应尽可能选择小量程
D： 两表都不能将正、负接线柱直接并接到电源的两极上
6下列各电路图中，电压表能测灯L2两端电压的是（ ）
A： B： C： D：
7如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（ ）
A： L1两端的电压为3V
B： L2两端的电压为3V
C： L2两端的电压为2V
D： L1两端的电压为5V
8如图所示的电路，开关闭合后，电压表V1的示数是1.5V，V2的示数是4.5V，则电源电
压是（ ）A： 1.5V
B： 3V
C： 4.5V
D： 6V
9如图所示，电源电压为9V，开关S闭合，灯泡L1、L2均发光，且L1比L2亮，其中电压
表V2示数为3V，则电压表V1示数为（ ）
A： 3V
B： 6V
C： 4.5V
D： 9V
10如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（）
A： V示数等于V1示数
B： V1示数大于V2示数
C： A示数大于A1示数
D： A2示数大于A1示数
11、如图所示的电路中，将开关 S闭合，灯L1和灯L2均发光，下列说法中正确的是（
）A．灯L1和灯L2串联
B．灯L1和灯L2两端的电压一定相等
C．通过灯L1的电流与通过灯L2的电流一定相等
D．通过灯L1的电流与通过电源的电流一定相等
12、图甲所示电路，当闭合开关S后，两个电压表指针偏转均为如图乙所示，则电阻R和
1
R两端的电压分别为（ ）
2
A．8V 2V B．10V 2V C．2V 8V D．2V 10V
13、如图所示电路中，当开关S闭合时，电压表V 、V 、V 的示数分别为U、U、U，电流
1 2 3 1 2 3
表A 、A 的示数分别为I、I（五块电表的读数均不为零），那么下列关系式正确的是（
1 2 1 2
）
A．U＝U＝U I＝I B．U＝U+U I＝I
2 1 3 1 2 2 1 3 1 2
C．U＝U+U I＝I D．U＝U+U I＞I
3 1 2 1 2 3 1 2 1 2
14、如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是（
）A．断开S 和S，闭合S 时，R和R并联
1 3 2 1 2
B．断开S 和S，闭合S 时，电压表测量电源电压
1 3 2
C．断开S，闭合S 时S，R和R串联
2 1 3 1 2
D．断开S，闭合S 时S，R被短路
1 2 3 2
15、一节新干电池的电压为（ ）
A．1.5伏 B．24伏 C．110伏 D．220伏
16、下列电路图中电表的使用正确的是（ ）
17、用伏安法测电阻时，某电表的示数如图所示，其示数为（ ）
A. 1.5安 B. 7.5安 C. 1.5伏 D.7.5伏
18、如图所示，下列电路图中与实物图一致的是（ ）A B C D
19、如图所示电路图，改变各开关连接情况时，下列分析正确的是（ ）
A．当S 闭合，S、S 断开时，电压表与V、V示数相等
2 1 3 1
B．当S 闭合，S、S 断开时，电流表A的示数大于A 的示数
2 1 3 1
C．当S 断开，S、S 闭合时，电流表A的示数与A 的示数相等
2 1 3 1
D．当S 断开，S、S 闭合时，电压表V与V 示数相等
2 1 3 1
20、小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请
你协助完成：
（1）在方框内画出与图甲对应的电路图，并在电路图中标上L、L。
1 2
（2）在某次测量时，电压表的示数如图乙所示，此时灯L 两端的电压为 V。
1
（3）闭合开关后，小芳发现L 、L 均不发光，电压表有示数且大小接近3V，则电路中出
1 2
现的故障可能是L 发生了 （选填“短路”或“断路”）。
1
（4）排除故障后，小芳在测量了灯L 两端的电压后，断开开关，然后将导线AE的A端松
1
开，接到D接线柱上，测量灯L 两端的电压，这一做法会造成 。
2
