专题一：仿真必刷选择题
考点：欧姆定律与电功率

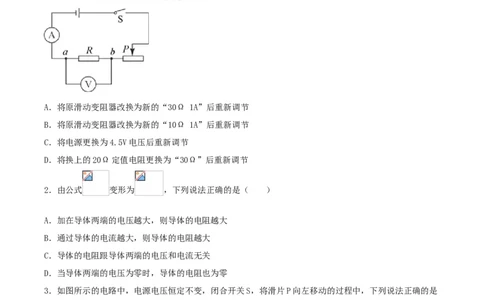

1．在探究“通过导体的电流与导体电阻大小的关系”时，采用的电路如图所示。电源电压恒为3V，滑动
变阻器上标有“15Ω 1A”字样。在a、b间先后接入5Ω、10Ω不同阻值的定值电阻R，移动滑片P，使电
压表示数为1.5V，分别读出电流表的示数。当换上20Ω的电阻接入a、b间时，虽调节滑动变阻器，但电
压表示数始终无法达到1.5V，为使电压表示数为1.5V，下列措施中可行的有（ ）
A．将原滑动变阻器改换为新的“30Ω 1A”后重新调节
B．将原滑动变阻器改换为新的“10Ω 1A”后重新调节
C．将电源更换为4.5V电压后重新调节
D．将换上的20Ω定值电阻更换为“30Ω”后重新调节
2．由公式 变形为 ，下列说法正确的是（ ）
A．加在导体两端的电压越大，则导体的电阻越大
B．通过导体的电流越大，则导体的电阻越大
C．导体的电阻跟导体两端的电压和电流无关
D．当导体两端的电压为零时，导体的电阻也为零
3．如图所示的电路中，电源电压恒定不变，闭合开关S，将滑片P向左移动的过程中，下列说法正确的是
（ ）
A．电流表A 示数变大
1
B．电流表A 示数变大
2C．电压表V示数与电流表 A 示数的乘积变大
2
D．电压表V示数与电流表 A 示数的比值不变
1
4．在测量未知电阻 阻值的实验时，小丽同学设计了如图所示的四个电路，其中电源电压不变且未知，
是阻值已知的定值电阻。实验中在不拆改电路的情况下，不能测出未知电阻 阻值的电路是（ ）
A． B． C． D．
5．如图是电阻甲和乙的I﹣U图像，下列说法正确的是（ ）
A．电阻乙为定值电阻
B．当电阻甲两端电压为2V时，R =0.4Ω
甲
C．当甲和乙串联，电路电流为0.2A时，电源电压为3V
D．当甲和乙串联，两者电阻相同时，电源电压为2.5V
6．额定功率相等的白炽灯和电风扇，它们在正常工作状态下工作1小时，下列说法正确的是（ ）
A．两种电器消耗的电能一样多，产生的热量也一样多
B．两种电器消耗的电能一样多，白炽灯产生的热量多
C．白炽灯耗的电能更多，电风扇产生的热量多
D．电风扇消耗的电能更多，白炽灯产生的热量多

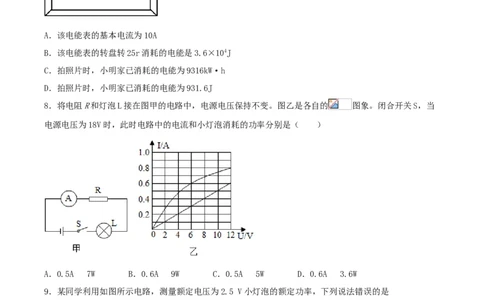

7．袁袁同学在家中拍到一张电能表照片，如图所示，他仔细观察照片后，得到下列结论，你认为正确的是（ ）
A．该电能表的基本电流为10A
B．该电能表的转盘转25r消耗的电能是3.6×104J
C．拍照片时，小明家已消耗的电能为9316kW·h
D．拍照片时，小明家已消耗的电能为931.6J
8．将电阻R和灯泡L接在图甲的电路中，电源电压保持不变。图乙是各自的 图象。闭合开关S，当
电源电压为18V时，此时电路中的电流和小灯泡消耗的功率分别是（ ）
A．0.5A 7W B．0.6A 9W C．0.5A 5W D．0.6A 3.6W
9．某同学利用如图所示电路，测量额定电压为2.5 V小灯泡的额定功率，下列说法错误的是
A．闭合开关前，滑片P应滑到B端
B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5 V时，测出通过小灯泡的电流，可算出小灯泡的额定功率
D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮
10．如图是探究“电流通过导体时产生的热跟什么因素”有关的实验装置，两个透明的容器中密封着等质
量的空气。关于这一实验，下列说法正确的是（ ）
A．该实验装置探究的是电流产生的热与电阻的关系
B．该装置用U形管中液体热胀冷缩来反应电阻放热的多少
C．若容器外电阻断路，则相同时间内，与没断比，左侧U形管中液面高度差小
D．若将左侧容器中电阻换成10Ω电阻后，可探究电流产生的热与电阻的关系
11．如图所示，灯L、L 完全相同，闭合开关S，只有一盏灯发光且只有一个电表有示数，其故障可能是
1 2
（ ）
A．L 短路 B．L 短路 C．L 断路 D．L 断路
1 2 1 2
12．如图所示，R 为定值电阻，R 为滑动变阻器，A，A 为实验室用电流表（接线柱上标有“﹣”，
0 1 1 2
“0.6”，“3”），闭合开关后，调节滑片P．使两电流表指针所指位置相同．下列说法正确的是
（ ）
A．电流表A 与A 的示数之比为1：4 B．通过R 与R 的电流之比为4：1
1 2 0 1
C．R 与R 两端的电压之比为1：4 D．R 与R 的阻值之比为4：1
0 1 0 1

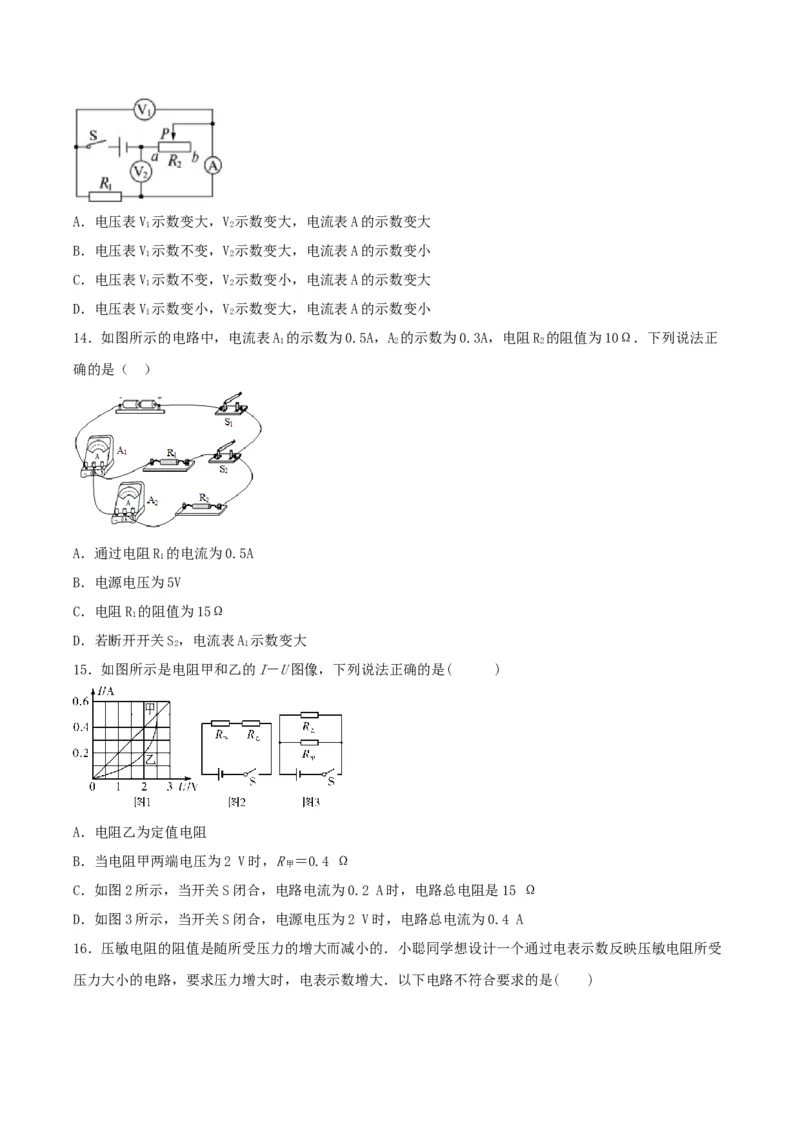

13．如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中（ ）A．电压表V 示数变大，V 示数变大，电流表A的示数变大
1 2
B．电压表V 示数不变，V 示数变大，电流表A的示数变小
1 2
C．电压表V 示数不变，V 示数变小，电流表A的示数变大
1 2
D．电压表V 示数变小，V 示数变大，电流表A的示数变小
1 2
14．如图所示的电路中，电流表A 的示数为0.5A，A 的示数为0.3A，电阻R 的阻值为10Ω．下列说法正
1 2 2
确的是（ ）
A．通过电阻R 的电流为0.5A
1
B．电源电压为5V
C．电阻R 的阻值为15Ω
1
D．若断开开关S，电流表A 示数变大
2 1
15．如图所示是电阻甲和乙的I－U图像，下列说法正确的是( )
A．电阻乙为定值电阻
B．当电阻甲两端电压为2 V时，R ＝0.4 Ω
甲
C．如图2所示，当开关S闭合，电路电流为0.2 A时，电路总电阻是15 Ω
D．如图3所示，当开关S闭合，电源电压为2 V时，电路总电流为0.4 A
16．压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受
压力大小的电路，要求压力增大时，电表示数增大．以下电路不符合要求的是( )A． B．
C． D．
17．如图，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡上标有
“2.5V1.25W”（不考虑灯丝电阻变化），滑动变阻器R的 规格为“20Ω1A”．闭合开关，在保证电路安
全的情况下，移动滑片P的过程中
A．电流表的示数最大为0.6A
B．灯泡消耗的最小功率为0.12W
C．电路消耗的最大电功率为2.7W
D．滑动变阻器接入电路的最小电阻为4Ω．
18．如图为“探究焦耳定律”的实验装置．两个相同的烧瓶中密封初温相同、质量相等的煤油，通电一段
时间后，右侧玻璃管中液面比左侧高．下列说法正确的是（ ）
A．通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是控制变量法
B．右侧电阻丝的阻值比左侧小
C．通过右侧电阻丝的电流比左侧小
D．该装置用于探究电流通过导体产生的热量多少与电阻大小的关系

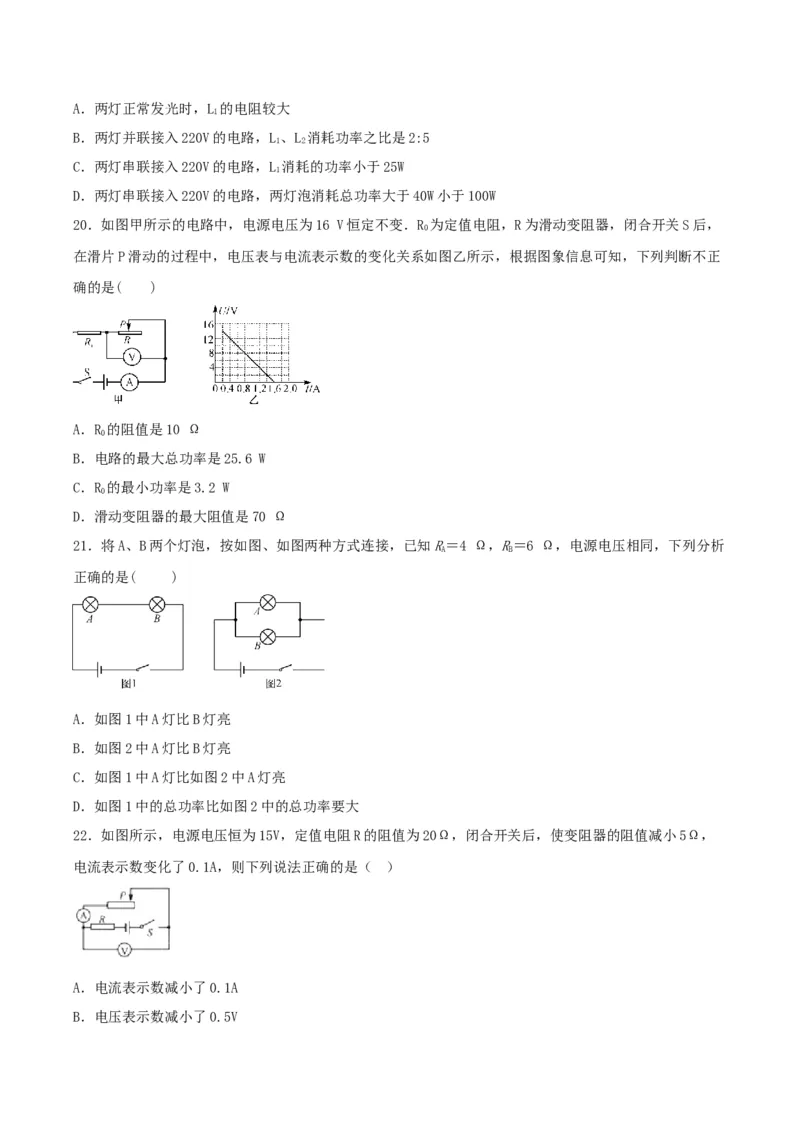

19．有两只灯泡L、L，分别标有“220V 100W”和“220V 40W”的字样．若不考虑温度对灯丝电阻的影
1 2
响，下列说法中正确的是A．两灯正常发光时，L 的电阻较大
1
B．两灯并联接入220V的电路，L、L 消耗功率之比是2:5
1 2
C．两灯串联接入220V的电路，L 消耗的功率小于25W
1
D．两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W
20．如图甲所示的电路中，电源电压为16 V恒定不变．R 为定值电阻，R为滑动变阻器，闭合开关S后，
0
在滑片P滑动的过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断不正
确的是( )
A．R 的阻值是10 Ω
0
B．电路的最大总功率是25.6 W
C．R 的最小功率是3.2 W
0
D．滑动变阻器的最大阻值是70 Ω
21．将A、B两个灯泡，按如图、如图两种方式连接，已知R＝4 Ω，R＝6 Ω，电源电压相同，下列分析
A B
正确的是( )
A．如图1中A灯比B灯亮
B．如图2中A灯比B灯亮
C．如图1中A灯比如图2中A灯亮
D．如图1中的总功率比如图2中的总功率要大
22．如图所示，电源电压恒为15V，定值电阻R的阻值为20Ω，闭合开关后，使变阻器的阻值减小5Ω，
电流表示数变化了0.1A，则下列说法正确的是（ ）
A．电流表示数减小了0.1A
B．电压表示数减小了0.5VC．定值电阻的电功率增大了0.2W
D．电路总功率增大了1.5W
23．如图是检测酒精浓度的测试仪原理图，图中电源电压恒定为8V，R 为定值电阻，酒精气体传感器R 的
1 2
阻值随酒精气体浓度的增大而减小。当酒精浓度为0时，R=60Ω，此时电压表示数为2V。以下说法错误的
2
是
A．若酒精气体浓度越大，电压表和电流表示数都越大
B．定值电阻R 的阻值为20Ω
1
C．酒精浓度为0时，电路消耗的总功率为0.6W
D．若电流表示数达到0.2A时，表示酒驾，此时R 消耗的电功率为0.8W
2
24．如图所示是电阻甲和乙的I—U图象，下列说法正确的是（ ）
A．电阻甲的阻值不变，大小为0.1Ω
B．乙的电阻随着电压的增大而减小
C．若将甲、乙串联在9V的电源上，则乙的实际功率为2W
D．若将甲、乙并联，当干路电流为0.9A时，甲的实际功率为3.6W
25．如图甲所示电路中，电源电压保持不变，闭合开关S后，滑片P在左右两端间滑动的过程中，小灯泡
的I–U关系图象如图乙所示，则下列说法正确的是A．电源电压为15V
B．变阻器的最大阻值为10Ω
C．电路总功率的变化范围为3～24W
D．灯泡两端电压为4.5V时，灯泡的功率小于6.75W
26．灯L 标有“6V 6W”字样，灯L 标有“12V 12W”字样，将L、L 连成如图所示电路，闭合开关S，两
1 2 1 2
灯都能发光，则
A．灯L 比L 亮
2 1
B．灯L、L 实际电压之比为1∶2
1 2
C．若一电表示数突然减小，另两电表示数不变，则可能是灯L 灯丝断了
2
D．若将灯L、L 串联后接入电路，两灯都能发光，则实际功率之比为1∶2
1 2
27．现有两个定值电阻R和R（RW >W >W
甲 乙 丙 丁
B．W >W >W >W
甲 丙 丁 乙
C．W >W >W >W
乙 丙 丁 甲
D．W >W >W >W
丙 丁 乙 甲
28．如图所示电路，电源电压为3V，灯L 标有“6V 6W”，灯L 标有“3V 3W”，下列有关说法正确的是（
1 2
）A．S 断开，S 接b，L 可以正常发光
2 1 1
B．S 断开，S 接a，L 实际功率为3W
2 1 2
C．S 断开，S 接a，L 更亮
2 1 2
D．S 闭合，S 接b，L 更亮
2 1 2
29．如图甲所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，
R、R 的I﹣U关系图象如图乙所示，则下列判断正确的是（ ）
1 2
A．图线A是电阻R 的I﹣U关系图象
1
B．当电压表V 示数是10V时，R 接入电路中的阻值为20Ω
1 2
C．电路消耗最大总功率为16.2W
D． 的阻值是30
30．图甲是模拟调光灯．电源电压为4.0V；小灯泡额定电压为2.5V，电流随电压变化的I﹣U图象如图乙
所示，小灯泡两端电压达到0.4V时“刚亮”；铅笔芯长15cm、阻值为30Ω，其阻值与长度成正比．回形
针A固定在铅笔芯右端，回形针P可以在铅笔芯上自由滑动，该调光灯在使用时，以下说法错误的是（
）A．闭合开关，移动P能连续调光
B．闭合开关，P滑到距A点10cm处，小灯泡的实际功率为0.15W
C．在距A点2.5cm处做标记，可以提醒P向A滑过此处，小灯泡将不安全
D．小灯泡工作时，从“刚亮”到正常发光，实际功率变化范围为0.048W～0.75W参考答案
1．A
当换上20Ω的电阻接入a、b间时，虽调节滑动变阻器，但电压表示数始终无法达到1.5V，可能是滑动变
阻器最大阻值太小，因为滑动变阻器的电阻太小，滑动变阻器分压太小，使电阻R两端的电压过大造成的，
或是由于控制的定值电阻两端的电压太小造成的；或是电源电压太大；或电阻R的阻值太大造成的；故可
以将原滑动变阻器改换为新的“30Ω 1A”后重新调节或减小电源电压或换上比20Ω小的电阻，故BCD不
符合题意，A符合题意。
2．C
因电阻是导体本身的一种性质，只与导体的材料、长度、横截面积、温度有关，与两端的电压和通过的电
流无关，但可以用导体两端的电压与通过导体的电流的比值求出其大小，故 ABD错误，C正确。
3．D
AD．由电路图知道 ，R与R并联，电流表A 测R支路的电流，电流表A 测R支路的电流，电压表测电源
1 2 1 1 2 2
两端的电压。因电源电压恒定不变，所以，滑片移动时，电压表V的示数不变，因并联电路中各支路独立
工作、互不影响，所以，滑片移动时，通过R的电流不变，即电流表A 的示数不变，则电压表V示数与电
1 1
流表A 示数的比值不变，故A错误，D正确；
1
B．将滑片P向左移动的过程中，接入电路中的电阻变大，由 知道，通过R的电流变小，即电流表
2
A 的示数变小，故B错误；
2
C．则电压表V示数与电流表A 示数的乘积变小，故C错误。
2
4．D
A．由电路图可知，开关 闭合、 断开时，电路为 的简单电路，电流表测电路中的电流 ，由
知道，电源的电压
当开关 、 闭合时， 和 并联，电流表测干路电流 ，由并联电路中各支路独立工作、互不影响可
知通过 的电流不变，由并联电路中干路电流等于各支路电流之和知道，通过 的电流由并联电路中各支路两端电压相等知道
故A可行，不符合题意；
B．由电路图可知，开关 、 闭合时，电路为 的简单电路，电流表测电路中的电流 ，由 可
得，电源的电压 ；当开关 断开、 闭合时， 和 串联，电流表测电路中的电流 ，此时
电路的总电阻 ，根据串联电路中总电阻等于各分电阻之和知道
故B可行，不符合题意；
C．由电路图可知，开关 、 、 均闭合时，电路为 的简单电路，电压表测电源两端的电压 ；当
开关 、 闭合， 断开时， 和 串联，电压表测 两端的电压 ，由串联电路中总电压等于各分
电压之和可得， 两端的电压 ，因串联电路中各处的电流相等，所以电路中的电流
则
故C可行，不符合题意；
D．由电路图知道，闭合开关 、 接1时，假设电压表能正常使用，则 和 串联，电压表测 两端电压；当 接2时，电流会从电压表负接线柱流入，造成电压表指针向左偏转，无法测出 两端的电压，
所以不能测出未知电阻 的阻值，故D不可行，符合题意。
5．C
A．由图像可知，乙对应的电流与电压不成正比，根据欧姆定律可知乙电阻的阻值变化，故A错误；
B．由图像可知，当甲两端电压为2V时，通过的电流为0.4A，此时的电阻为
故B错误；
C．甲和乙串联，通过两电阻的电流相等，当电路电流为0.2A时，由图像可知
根据串联电路的总电压等于各分电压之和可知，电源的电压
故C正确；
D．甲和乙串联，由于串联电路中电流处处相等，根据U=IR可知：两者电阻相同时，甲和乙电阻两端的电
压相等，由图像可知：当甲和乙电阻两端的电压为3V，通过甲和乙电阻的电流相等，则电源电压
故D错误。
6．B
额定功率相同的白炽灯和电风扇正常工作相同的时间，由W=Pt可知，它们消耗的电能一样多，但它们产生
的热量不相同，白炽灯工作时将电能转化为较多的内能，电风扇工作时主要将电能转化为机械能，因此，
白炽灯产生的热量较多，故ACD错误，B正确。
故选B。
7．B
A．该电能表标定电流为5A，短时间允许通过的最大电流为10A，故A错误；
B．由表可知，该电能表每转2500转，消耗的电能为1kw·h，即 。当转盘转25转时消耗的电能
为故B正确；
C．电能表最后一位为小数，电能表读数的单位为kw·h，故拍照时小明家已消耗的电能为931.6kw·h，所
以CD错误。

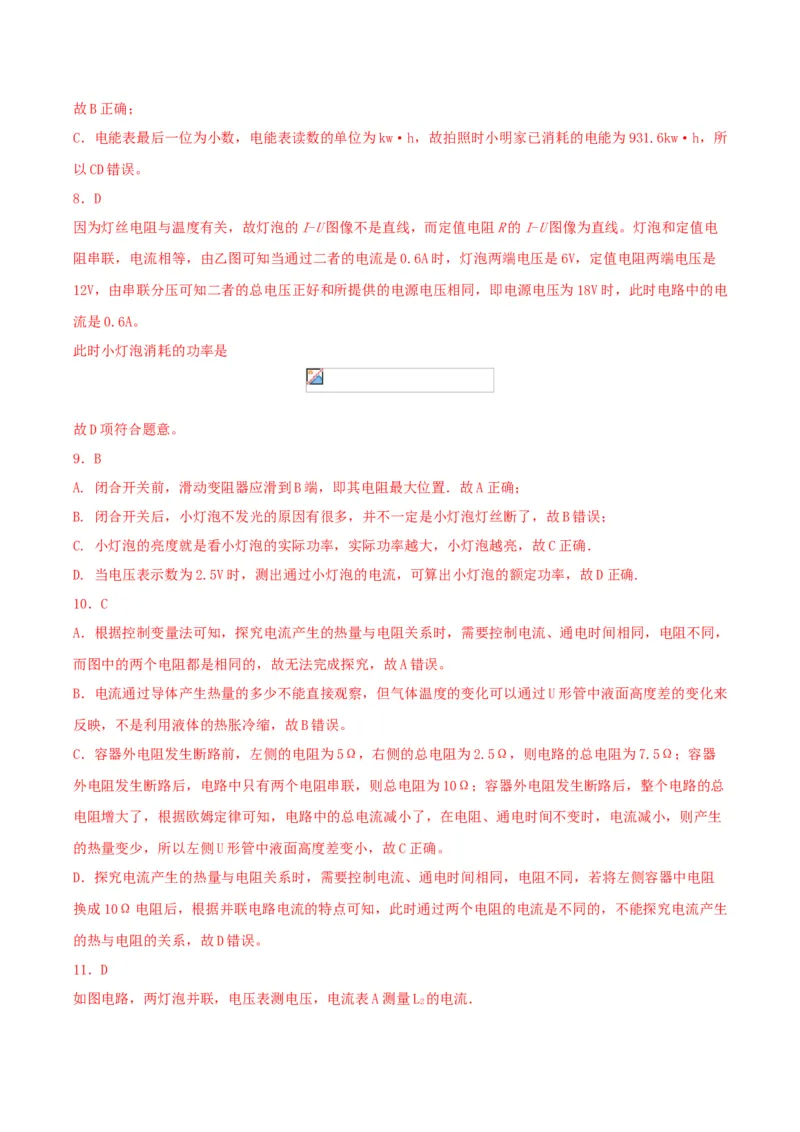

8．D
因为灯丝电阻与温度有关，故灯泡的I-U图像不是直线，而定值电阻R的I-U图像为直线。灯泡和定值电
阻串联，电流相等，由乙图可知当通过二者的电流是0.6A时，灯泡两端电压是6V，定值电阻两端电压是
12V，由串联分压可知二者的总电压正好和所提供的电源电压相同，即电源电压为18V时，此时电路中的电
流是0.6A。
此时小灯泡消耗的功率是
故D项符合题意。
9．B
A. 闭合开关前，滑动变阻器应滑到B端，即其电阻最大位置．故A正确；
B. 闭合开关后，小灯泡不发光的原因有很多，并不一定是小灯泡灯丝断了，故B错误；
C. 小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮，故C正确．
D. 当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率，故D正确.
10．C
A．根据控制变量法可知，探究电流产生的热量与电阻关系时，需要控制电流、通电时间相同，电阻不同，
而图中的两个电阻都是相同的，故无法完成探究，故A错误。
B．电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过U形管中液面高度差的变化来
反映，不是利用液体的热胀冷缩，故B错误。
C．容器外电阻发生断路前，左侧的电阻为5Ω，右侧的总电阻为2.5Ω，则电路的总电阻为7.5Ω；容器
外电阻发生断路后，电路中只有两个电阻串联，则总电阻为10Ω；容器外电阻发生断路后，整个电路的总
电阻增大了，根据欧姆定律可知，电路中的总电流减小了，在电阻、通电时间不变时，电流减小，则产生
的热量变少，所以左侧U形管中液面高度差变小，故C正确。
D．探究电流产生的热量与电阻关系时，需要控制电流、通电时间相同，电阻不同，若将左侧容器中电阻
换成10Ω电阻后，根据并联电路电流的特点可知，此时通过两个电阻的电流是不同的，不能探究电流产生
的热与电阻的关系，故D错误。
11．D
如图电路，两灯泡并联，电压表测电压，电流表A测量L 的电流．
2A．若L 短路，则L、电源都同时被短路，两灯都不发光，故A不符合题意；
1 2
B．若L 短路，则L、电源都同时被短路，两灯都不发光，故B不符合题意；
2 1
C．若L 断路，则L 发光，但电流表、电压表都会有示数，故C不符合题意．
1 2
D．若L 断路，只有L 发光，此时电流表无示数，但电压表有示数，故D符合题意；
2 1
12．D
A. 如图电路，两电阻并联，电流表A 测量R 的电流，电流表A 测量干路电流．
1 0 2
因为干路电流一定大于支路电流，且电流表的两个量程为5倍的关系，所以两电流表指针所指位置相同时，
干路电流为R 电流的5倍，即电流表A 与A 的示数之比为1：5，故A错误；
0 1 2
B. 得： ，则
即通过R 与R 的电流之比为1：4，故B错误；
0 1
C. 两电阻并联，电压相等，故C错误；
D. R 与R 的阻值之比为：
0 1
，故D正确；
13．D
如图，两电阻是串联的，当滑动变阻器滑片自a向b移动时，滑动变阻器接入电路的电阻变大，电路总电
阻变大，根据 可知，电流变小，即电流表A的示数变小；电压表V 与R并联，其电阻不变，电流变
1 1
小时，根据 可知，R两端的电压变小，即电压表V 的示数变小；电压表V 与R并联，滑片在a端
1 1 2 2
时，接入电路的电阻为零，电压表V 的示数也为零，当滑片向右移动时，电阻变大，根据 知，电
2
压表V 的示数也开始变大。
2
14．C
解答：由电路图可知，两电阻并联，电流表A 测R 支路的电流，电流表A 测干路的电流；开关S 控制整个
2 2 1 1
电路，开关S 控制电阻R；因为并联电路中干路电流等于各支路电流之和，所以通过电阻R 的电流：
2 1 1，故A错误；又因为并联电路中各支路两端的电压相等，故根据欧姆定
律可得，电源的电压：
，故B错误；电阻R 的阻值： ，故C正确．若
1
断开开关S，电流表A 只测量R 的电流，电流表A 示数变小，故D错误．
2 1 2 1
15．C
A．由图象可知，甲对应的电流与电压成正比，根据欧姆定律可知甲电阻的阻值不变，乙电阻的阻值变化，
故A不正确；
B．由图象可知，当甲两端电压为2V时，通过的电流为0.4A，根据欧姆定律可得:
，
故B不正确；
C．如图2所示，甲和乙串联，通过两电阻的电流相等，当电路电流为0.2A时，由图象可知，
U =1V，U =2V，
甲 乙
根据串联电路的总电压等于各分电压之和可知，电源的电压:
U=U +U =1V+2V=3V，
甲 乙
根据欧姆定律可得:
，
故C正确；
D．如图3所示，甲、乙并联，两电阻两端的电压相等，当电源电压为2V时，由图象可知，
I =0.4A，I =0.2A，
甲 乙
根据并联电路中干路电流等于各支路电流之和可知，干路电流:
I=I +I =0.4A+0．2A=0.6A，
甲 乙
16．D
A．由电路图可知，压敏电阻与定值电阻R 并联，电流表测干路电流．当压力增大时，压敏电阻阻值减小，
0并联电路总电阻减小，根据 可知，电源电压一定，干路电流增大，电流表示数增大，故A符合要求．
B．压敏电阻与定值电阻R 并联，电流表测通过压敏电阻的电流．当压力增大时，压敏电阻阻值减小，根
0
据 可知，电流变大，即电流表示数增大，故B符合要求．
C．压敏电阻与定值电阻R 串联，电压表测R 两端的电压．当压力增大时，压敏电阻阻值减小，根据串联
0 0
分压原理，压敏电阻两端电压减小，所以定值电阻两端的电压增大，电压表示数增大，故C符合要求．
D．压敏电阻与定值电阻R 串联，电压表测压敏电阻两端的电压．当压力增大时，压敏电阻阻值减小，根
0
据串联分压原理，压敏电阻两端电压减小，电压表示数减小，故D不符合要求．
17．D
A．由电路图知道，灯泡与滑动变阻器R串联，电压表测灯泡两端的电压，电流表测电路中的电流；由于灯
泡上标有“2.5V1.25W”，所以由P=UI知道，灯泡的额定电流是：
I=P/U=1.25W2.5V=0.5A，
L L L
即电路的最大电流是0.5A，故A错误；
C．因为串联电路中各处的电流相等，当电路中的最大电流I =0.5A，此时滑动变阻器接入电路中的电阻
大
最小，电路消耗的总功率最大，且电路消耗的最大总功率是：
P =UI =4.5V×0.5A=2.25W，
大 大
故C错误；
D．由I=U/R知道，灯泡的电阻和滑动变阻器接入电路中的最小阻值分别是：
R =U/I=2.5V/0.5A=5Ω，
L L L
R =（U-U）/I =（4.5V-2.5V）/0.5A=4Ω，
总 L 大
故D正确；
B．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡消耗的电功率最小，因串联电路中
总电阻等于各分电阻之和，所以，电路的最小电流：
I =U/（R+R ）=4.5V/（5Ω+20Ω）=0.18A，
小 L 大
则灯泡消耗的最小功率：
P =I 2 R =（0.18A）2 ×5Ω=0.162W，
L小 小 L
18．D
解答：A. 通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是转换法；故A不正确；BCD、由图可以看出，两个电阻丝是串联在一起的，所以电流是相等的，故C错误，右侧玻璃管中液面比左
侧高，说明右侧产生的热量较多，根据焦耳定律 可知，在电流强度和通电时间相同时，电阻越大，
导体产生的热量越多．所以右侧电阻丝的阻值比左侧大，故B错误；该装置是用于探究电流通过导体产生
的热量多少与电阻大小的关系的，故D正确．
故选D
19．C
A．由灯的铭牌,根据R= ，求出两灯的电阻：R= =484Ω,R= =1210Ω
1 2
可见R R，故A错误；
1 2
B．并接在220V电源上,因为P=P ,实际功率：P=100W,P=40W, L、L 消耗功率之比是: 100W :
额 1 2 1 2
40W=5:2，故B错误；
C．串联接在220V的电源上,电路中的电流I= = 0.13A,
L 消耗的功率P=I2R=(0.13A)2 484Ω 8.2W 25W,故C正确；
1 1 1
D． 两灯串联接入220V的电路，两灯泡消耗总功率P= I2R =(0.13A)2 （484Ω 1210Ω） 28.6W,故D
总
错误．
20．C
当滑动变阻器接入电路的电阻为0时，电路为R 的简单电路，
0
由乙图可知，电路中的最大电流I =1.6A，由 可得，电源电压：
大
U=I R=1.6A×R，
大 0 0
当滑动变阻器接入电路的电阻最大时，电路中的电流最小，
由乙图可知，电路中的最小电流I =0.2A，R两端的电压U=14V，
最小 R
则滑动变阻器的最大阻值： ，故D正确；
因串联电路中总电压等于各分电压之和，所以，电源的电压：
U=I R+U=0.2A×R+14V，
最小 0 R 0
因电源的电压不变，
所以，1.6A×R=0.2A×R+14V，
0 0
解得：R=10Ω，故A正确；
0
电源的电压U=I R=1.6A×10Ω=16V；
大 0
电路的最大总功率是：P =UI =16V×1.6A=25.6W，故B正确；
最大 最大
R 的最小功率：P =I 2R=（0.2A）2×10Ω=0.4W，故C错误．
0 最小 最小 0
21．B
A．图1中，两灯泡串联，串联电路中各处的电流相等，A灯泡的电阻较小，由 可知，A灯泡的实
际功率较小，即A灯比B灯暗，故A错误；
B．图2中，两灯泡并联，并联电路中各支路两端的电压相等，根据 可知，A灯泡的电阻较小，其
实际功率较大，A灯比B灯亮，故B正确；
C．由于图1中两灯串联，A灯泡两端的电压小于电源电压，图2中两灯并联，A灯泡两端的电压等于电源
的电压，根据 可知，图1中A灯泡的实际功率较小，灯泡较暗，即图1中A灯比图2中A灯暗，
故C错误；
D．因串联电路中总电阻大于任何一个分电阻，并联电路中总电阻小于任何一个分电阻，即图1中的总电阻
大于图2中的总电阻，由 可知，图1中的总功率比图2中的总功率要小，故D错误．
22．D
由图可知，变阻器R 与R串联在电路中，电压表测滑动变阻器两端电压，电流表测电路中电流；A、使变
变
阻器的阻值减小5Ω，根据串联电路的电阻特点可知总电阻变小，由于电源电压不变，根据I＝ 可知电
路中电流变大，所以电流表示数变化了0.1A，应是增大0.1A，故A错误；B、设原来变阻器接入电路的阻
值为R ，变阻器的阻值减小5Ω后，此时变阻器接入电路的阻值为R -5Ω，由题意可知：△I＝I-I＝
变 变 2 10.1A，即： ＝0.1A，所以： ＝0.1A，解得：R ＝
变
10Ω，R ＝-45Ω（舍去），所以，I＝ ＝0.5A，I＝
变 1 2
＝0.6A，则电压表示数变化量：△U ＝I（R -5Ω）-IR ＝0.6A×
变 2 变 1 变
（10Ω-5Ω）-0.5A×10Ω＝-2V，所以电压表示数减小了2V；故B错误；C、定值电阻电功率的增大量：
△P＝I2R-I2R＝（0.6A）2×20Ω-（0.5A）2×20Ω＝2.2W，故C错误；D、总功率的增大量：△P＝UI-
1 2 1 2
UI＝15V×0.6A-15V×0.5A＝1.5W，故D正确．故选D．
1
23．C
A．由电路图可知，电阻R 和R 串联，电压表测R 两端的电压，电流表测电路中的电流，若酒精气体浓度
1 2 1
越大，则R 减小，电路的总电阻减小，由欧姆定律可知，电流变大，根据U=IR，电压表示数变大，故A正
2
确。
BC．当酒精浓度为0时，R=60Ω，此时电压表示数为2V。根据串联电路的电压关系，R 的电压U=U-
2 2 2
U=8V-2V=6V，电压表示数为R 电压的 倍，根据串联分压原理，定值电阻R 的阻值为 ，
1 2 1
故B正确。
此时，串联电路的总电阻R=R+R=20Ω+60Ω=80Ω，
1 2
电路消耗的总功率为 ，故C错误。
D．若电流表示数达到0.2A时，酒精气体传感器的电阻 ，此时R 消耗的电功
2
率为 ，故D正确。24．C
A．如图所示，甲的电压与电流的图像是一条直线，故电压与电流之比是一个定值，说明甲是定值电阻，
该定值电阻的阻值为
故A错误；
B．由图像可知，当电压为1V时，电流为0.2A，故电阻的大小为
当电压为4V时，电流为0.5A，此时电阻的大小为
故B错误；
C．若将甲、乙串联在9V的电源上，即电流相等，电压之和为9V，如图，此时的电流为0.5A，此时甲电阻
的电压为4V，乙电阻的电压为5V，故乙的实际电功率为
故C正确；
D．若将甲、乙并联，则电压相等，当干路电流为0.9A时，根据图像可知，此时甲乙两电阻两端的电压为
4V，甲的电流为0.4A，乙的电流为0.5A，此时甲的实际功率为
故D错误。
25．D
由电路图可知，当滑动变阻器接入电路中的电阻为0时，电路为灯泡的简单电路，
由图象可知,电路中的电流I=2A,电源的电压U=U=12V，故A错误；则电路的最大功率：
L
P =UI=12V×2A=24W，当滑动变阻器接入电路中的电阻最大时电路中的电流最小，电路的总功率最小，由
大
图象可知,灯泡两端的电压U′=3V,电路中的电流I′=1A，电路的最小总功率： P =UI′=12V×1A=12W，
L 小
则该电路总功率变化范围为12W∼24W，故C错误；因串联电路中总电压等于各分电压之和，所以，滑动变
阻器两端的电压： U=U−U′=12V−3V=9V，滑动变阻器的最大阻值： R= =9Ω，故B错误．
R L从图上找出灯泡两端的电压为4.5V时对于的电流（见下图），根据P=UI求出灯泡功率然后进比较：
由图可知当灯泡两端的电压为4.5V时，电路中的电流是1.125A，此时灯泡的功率P=UI=4.5V
,故D正确，故选D.
26．D
A．由图示可知，两灯为并联关系，电压相等，由灯泡的规格可得，两灯的电阻分别为
R= =6Ω
L1
R= =12Ω
L2
由P= 可知，当电压一定时，实际功率与电阻成反比，所以可得L 灯的实际功率较大，故灯L 较亮，所
1 1
以A错误；
B．两灯并联，两个灯泡两端的电压相等，故B错误；
C．如果灯L 灯丝断了，则两个电流表的示数都要减小，故不符合题意，C错误；
2
D．当两灯串联时，通过的电流相等，由P=I2R可得，实际功率与电阻成正比，所以实际功率之比为
6Ω∶12Ω=1∶2
故D正确。
27．C
串联电路总电阻等于串联各电阻之和，并联电路总电阻小于任何一支路的电阻，故有
由 可知，当把它们接入相同电压的电路中时，电路中电流关系为根据电功公式 可得，相同时间内电流做功大小关系为
故C正确，ABD错误。
28．D
A．S 断开，S 接b，电路为只有灯泡 的简单电路，L 两端的电压为电源电压，为3V，小于灯泡的额定
2 1 1
电压，不能正常发光，故A错误；
B．S 断开，S 接a，两只灯泡串联，两只灯泡两端的电压肯定都小于3V，所以L 实际功率小于3W，故B错
2 1 2
误；
C．S 断开，S 接a，两只灯泡串联，通过两只灯泡的电流相等，L 的电阻
2 1 1
R = =6
1
L 的电阻
2
R= = =3
2
根据公式P=I2R可知，L 的实际功率更大，所以更亮，故C错误；
1
D．S 闭合，S 接b时，两只灯泡并联，两端的电压相等，根据公式P= 可知，L 的实际功率更大，所以
2 1 2
更亮，故D正确。
29．C
由电路图可知， 与 串联，电压表 测 两端的电压， 测 两端的电压，电流表测电路中的电流：
(1)当滑动变阻器接入电路中的电阻为0时，电路中的电流最大， 两端的电压最大， 两端的电压为
0，由图象可知，A为滑动变阻器 的U−I关系图象，B为电阻 的U−I图象，故A错误；
(2) 由图像得出当电压表 示数是10V时的电流： =0.5A，此时 两端的电压为8V，根据欧姆定律得出其接入电路中的阻值： = =40 ，故B错误；
(3) 当滑动变阻器接入电路中的电阻最小为零时，电路中的电流最大，由图像知此时电流是0.9A， 示数
即电源电压为18V，电路消耗的总功率最大18V ，故C正确；
(4) 由图像可知当通过 的电流为0.6A时， 两端的电压为12V，根据欧姆定律可知 的阻值： =
20 ，故D错误．
30．B
A、当铅笔芯电阻全部接入电路中时，因串联电路中总电压等于各分电压之和，其各处的电流相等，由
可知，电源的电压： ，即 ，
由图乙可知，灯泡两端的电压U=0.4V，通过灯泡的电流I=0.12A，即电阻全部接入电路中时小灯泡两端
L L
电压达到0.4V“刚亮”，所以，闭合开关，移动P能连续调光，故A正确，不符合题意；
B、因铅笔芯长15cm、阻值为30Ω，其阻值与长度成正比，所以P滑到距A点10cm处，接入电路中的电阻：
，
则电源的电压： ，即 ，
由图象可知，此时灯泡两端的电压U′=0.8V，通过灯泡的电流I′=0.16A，则此时小灯泡的实际功率：
L L
，故B错误，符合题意；
C．P滑到距A点2.5cm处，接入电路中的电阻： ，
则电源的电压： ，即 ，由图象可知，灯泡两端的电压U″=2.5V，通过灯泡的电流I′=0.3A，此时灯泡正常发光，所以，在距A
L L
点2.5cm处做标记，可以提醒P向A滑过此处，小灯泡两端的电压超过额定电压将不安全，故C正确，不
符合题意；
D．小灯泡“刚亮”时的实际功率： ，
小灯泡正常发光时的实际功率： ，
所以，小灯泡工作时，从“刚亮”到正常发光，实际功率变化范围为0.048W～0.75W，故D正确，不符合
题意．
