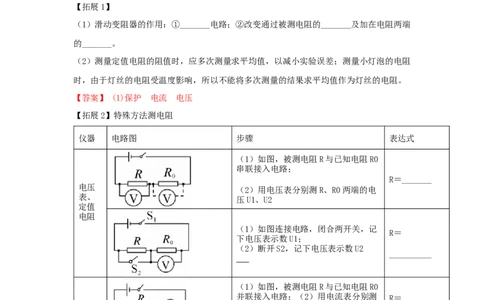

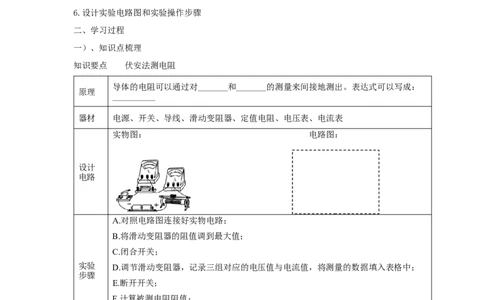

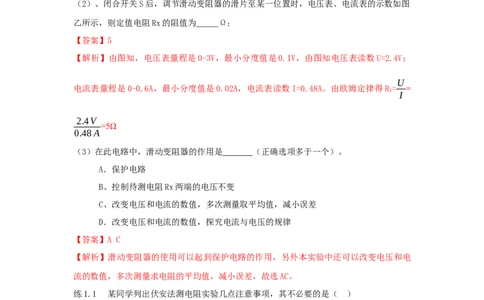

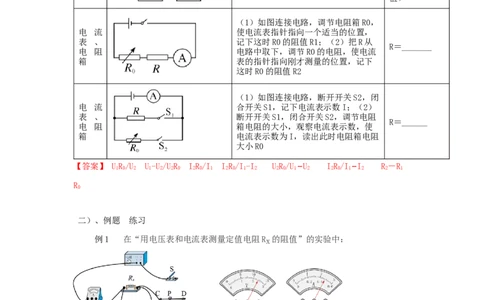

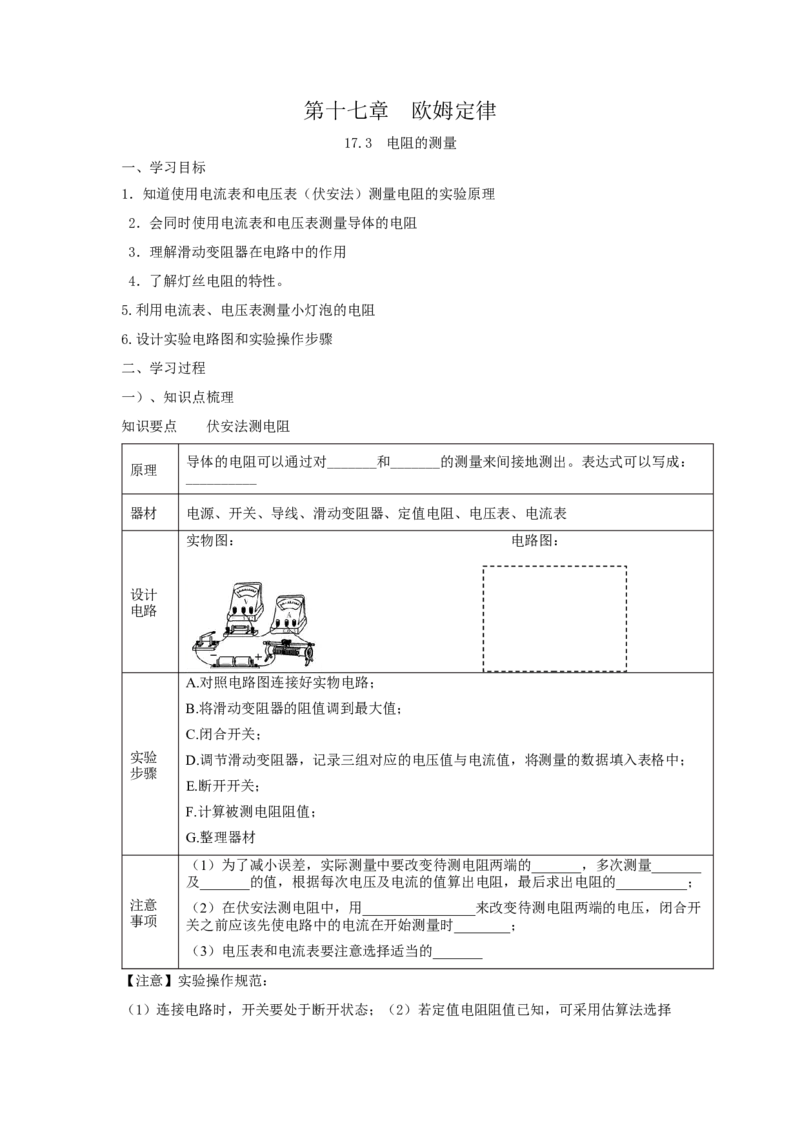

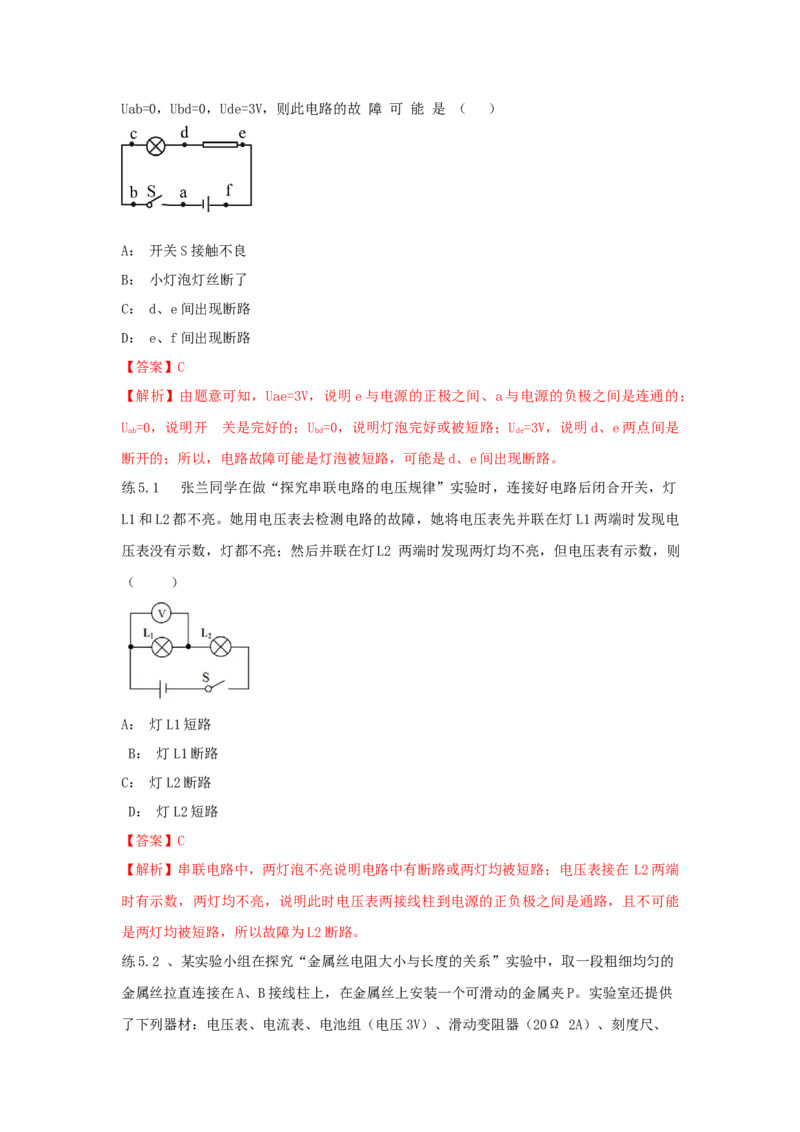

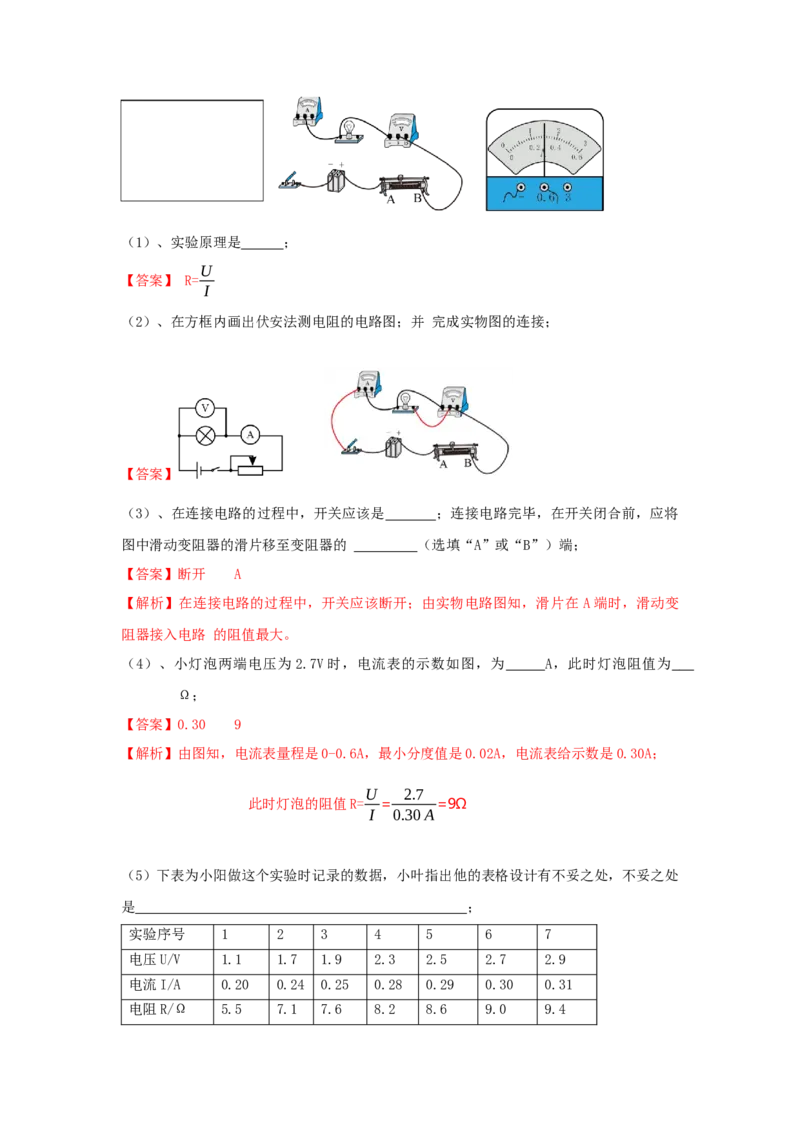

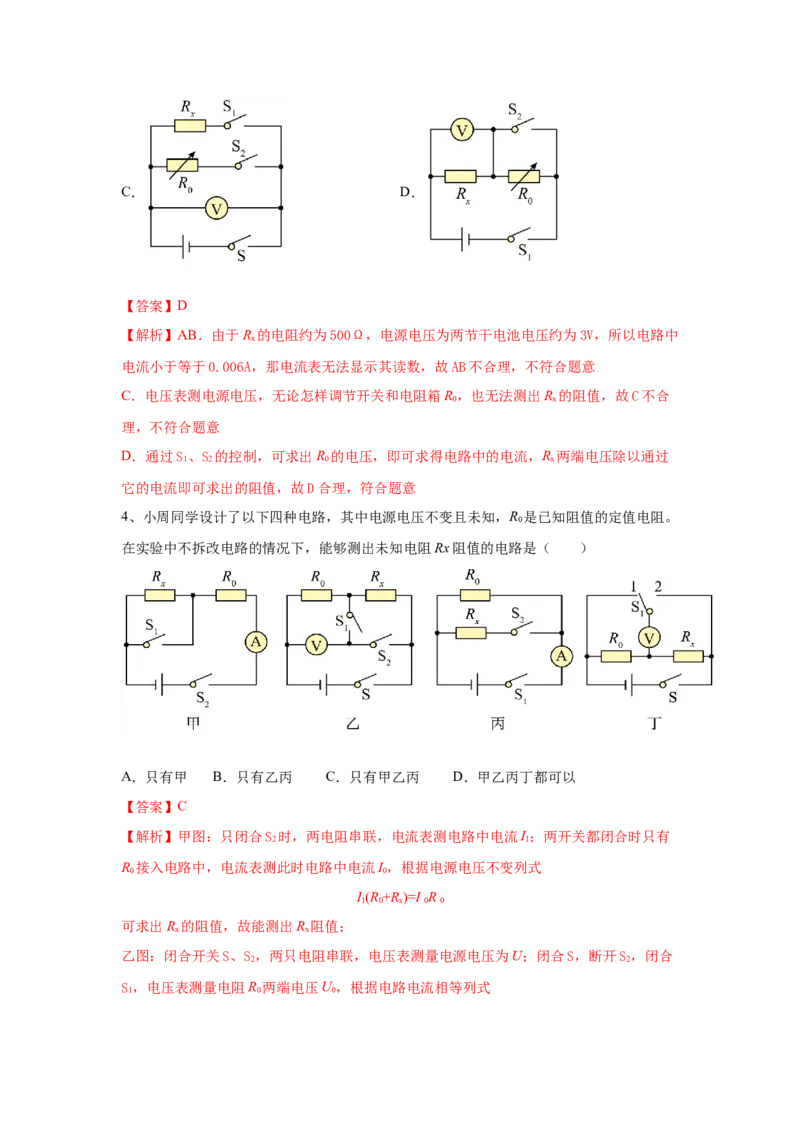

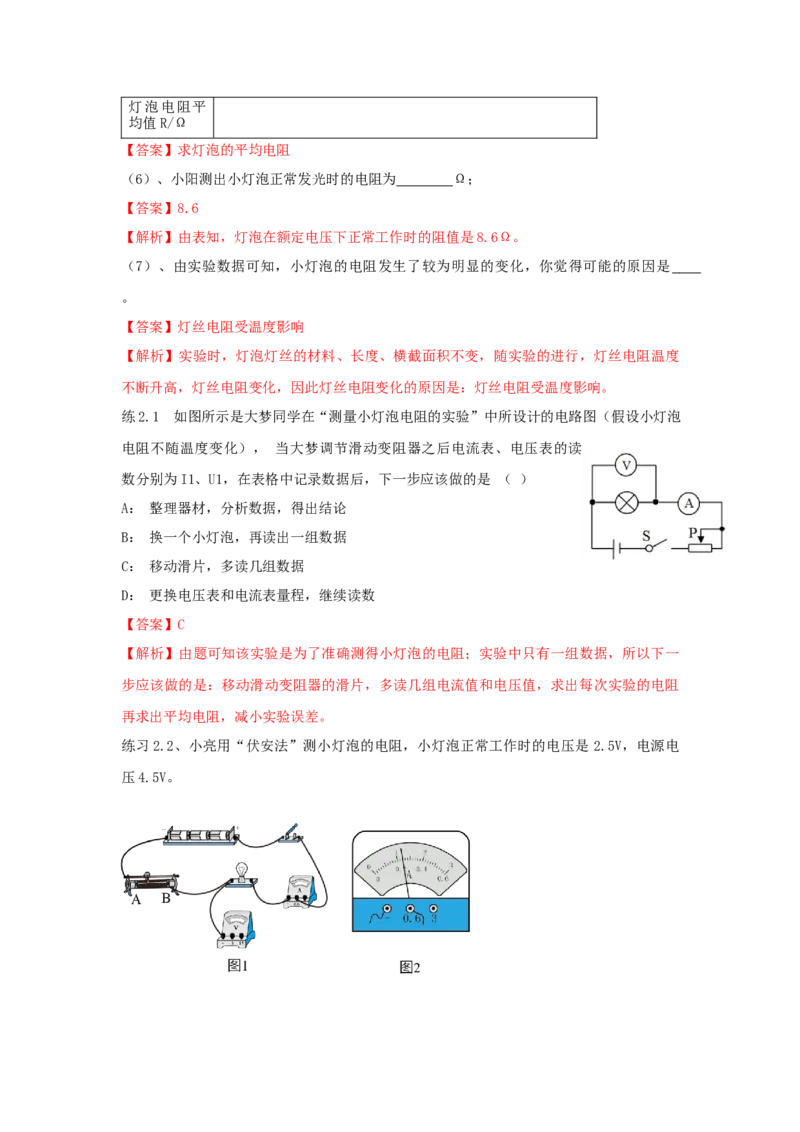

第十七章 欧姆定律 17.3 电阻的测量 一、学习目标 1.知道使用电流表和电压表(伏安法)测量电阻的实验原理 2.会同时使用电流表和电压表测量导体的电阻 3.理解滑动变阻器在电路中的作用 4.了解灯丝电阻的特性。 5.利用电流表、电压表测量小灯泡的电阻 6.设计实验电路图和实验操作步骤 二、学习过程 一)、知识点梳理 知识要点 伏安法测电阻 导体的电阻可以通过对_______和_______的测量来间接地测出。表达式可以写成: 原理 __________ 器材 电源、开关、导线、滑动变阻器、定值电阻、电压表、电流表 实物图: 电路图: 设计 电路 A.对照电路图连接好实物电路; B.将滑动变阻器的阻值调到最大值; C.闭合开关; 实验 D.调节滑动变阻器,记录三组对应的电压值与电流值,将测量的数据填入表格中; 步骤 E.断开开关; F.计算被测电阻阻值; G.整理器材 (1)为了减小误差,实际测量中要改变待测电阻两端的_______,多次测量_______ 及_______的值,根据每次电压及电流的值算出电阻,最后求出电阻的__________; 注意 (2)在伏安法测电阻中,用________________来改变待测电阻两端的电压,闭合开 事项 关之前应该先使电路中的电流在开始测量时________; (3)电压表和电流表要注意选择适当的_______ 【注意】实验操作规范: (1)连接电路时,开关要处于断开状态;(2)若定值电阻阻值已知,可采用估算法选择电流表、电压表量程;若电阻阻值未知,则需采用试触法选择电流表、电压表量程;(3) 电压表、电流表的正、负接线柱接法要正确;(4)闭合开关前,滑动变阻器接入电路的阻 值应调到最大。 【答案】 电流 电压 R=U/I (1)电压 电流 电压平均值 (2)滑动变阻器 最小 (3)量程 【拓展1】 (1)滑动变阻器的作用:①_______电路;②改变通过被测电阻的_______及加在电阻两端 的_______。 (2)测量定值电阻的阻值时,应多次测量求平均值,以减小实验误差;测量小灯泡的电阻 时,由于灯丝的电阻受温度影响,所以不能将多次测量的结果求平均值作为灯丝的电阻。 【答案】 (1)保护 电流 电压 【拓展2】特殊方法测电阻 仪器 电路图 步骤 表达式 (1)如图,被测电阻R与已知电阻R0 串联接入电路; R=_______ 电压 (2)用电压表分别测R、R0两端的电 表、 压U1、U2 定值 电阻 (1)如图连接电路,闭合两开关,记 R= 下电压表示数U1; (2)断开S2,记下电压表示数U2 __________ (1)如图,被测电阻R与已知电阻R0 并联接入电路;(2)用电流表分别测 R= R、R0的电流I1、I2 __________ 电 流 表 、 定 值 电阻 (1)如图连接电路,闭合两开关,记 R= 下电流表示数I1;(2)断开S2,记 下电流表示数I2 __________R=_______ 电 压 (1)如图连接电路,滑片置于阻值最 表 、 小的位置,闭合开关,记下电压表示 (R0为滑动变 滑 动 数U1;(2)滑片置于阻值最大的位 阻器的最大阻 变 阻 置,记下电压表示数U2 值) 器 电 流 (1)如图连接电路,滑片置于阻值最 R=_______ 表 、 小的位置,闭合开关,记下电流表示 滑 动 数I1;(2)滑片置于阻值最大的位 变 阻 置,记下电流表示数I2 (R0为滑动变 阻器的最大阻 器 值) (1)如图连接电路,调节电阻箱R0, 电 流 使电流表指针指向一个适当的位置, 表 、 记下这时R0的阻值R1;(2)把R从 R=_______ 电 阻 电路中取下,调节R0的电阻,使电流 箱 表的指针指向刚才测量的位置,记下 这时R0的阻值R2 (1)如图连接电路,断开开关S2,闭 电 流 合开关S1,记下电流表示数I;(2) 表 、 断开开关S1,闭合开关S2,调节电阻 R=______ 电 阻 箱电阻的大小,观察电流表示数,使 箱 电流表示数为I,读出此时电阻箱电阻 大小R0 【答案】 UR/U U-U/UR IR/I IR/I-I UR/U−U IR/I−I R-R 1 0 2 1 2 2 0 2 0 1 2 0 1 2 2 0 1 2 2 0 1 2 2 1 R 0 二)、例题 练习 例1 在“用电压表和电流表测量定值电阻Rx的阻值”的实验中: (1)、请你用笔画线代替导线完成图甲中的电路连接; 【答案】【解析】滑动变阻器应一上一下接入电路,所以用线把滑动变阻器的B或A接线柱与电键 右端接线柱相连,如图所示。 (2)、闭合开关S后,调节滑动变阻器的滑片至某一位置时,电压表、电流表的示数如图 乙所示,则定值电阻Rx的阻值为 Ω; 【答案】5 【解析】由图知,电压表量程是0-3V,最小分度值是0.1V,由图知电压表读数U=2.4V; U 电流表量程是0-0.6A,最小分度值是0.02A,电流表读数I=0.48A。由欧姆定律得R= = X I 2.4V =5Ω 0.48A (3)在此电路中,滑动变阻器的作用是 (正确选项多于一个)。 A.保护电路 B、控制待测电阻Rx两端的电压不变 C、改变电压和电流的数值,多次测量取平均值,减小误差 D.改变电压和电流的数值,探究电流与电压的规律 【答案】A C 【解析】滑动变阻器的使用可以起到保护电路的作用,另外本实验中还可以改变电压和电 流的数值,多次测量求电阻的平均值,减小误差,故选AC。 练1.1 某同学列出伏安法测电阻实验几点注意事项,其不必要的是( ) A: 在连接电路过程中,开关始终是断开的 B: 连接电路应从电源正极开始,开关应靠近电源正极 C: 使用电流表和电压表前要选择合适的量程 D: 开关闭合通电前,先将变阻器滑片调到电阻最大的位置上 【答案】B 【解析】连接电路时,既可以从电源正极出发,也可以从电源负极出发,开关可以串联接 在电路中任何位置,不一定要靠近电源正极。练1.2、小岩利用“伏安法”测量未知电阻Rx的阻值。 (1)、小岩选择了满足实验要求的实验器材,连接的实验电路如图所示,请你添加一条导 线将实验电路补充 完整; 【答案】 【解析】由图知,大部分用电器已经正确连接,只要取一条导线将电压表和待测电阻左端 的两个接线柱连接即可。 (2)、实验前,为保护电路,滑动变阻器的滑片应置于 端 ( 选 填 “ 左 ” 或 “右”)。电路连接正确后, 闭合开关S,滑动变阻器滑片P滑动到某一位置时,电压表 的示数如图甲所示,电流表的示数如图乙所示,则电压表的示数为 V,电流表的示数为 A,电阻Rx的阻值为 Ω; 【答案】 左 2.5 0.50 5 【解析】电压表选择的是0~3V量程,对应的分度值为0.1V,此时的示数为2.5V;电流表 选择的是0~ 0.6A 量 程 , 对 应 的 分 度 值 为 0.02A , 此 时 的 电 流 为 U 2.5V 0.50A; 待 测 电 阻 阻 值 为R= = =5Ω I 0.50A (3)、通常情况下要进行多次测量并取平均值,其目的是 。 【答案】减小误差 【解析】多次测量求平均值以减小误差。 例2 有一个小灯泡在2.5V的电压下可以正常发光,可用伏安法测出它正常发光时的电阻。(1)、实验原理是 ; U 【答案】 R= I (2)、在方框内画出伏安法测电阻的电路图;并 完成实物图的连接; 【答案】 (3)、在连接电路的过程中,开关应该是 ;连接电路完毕,在开关闭合前,应将 图中滑动变阻器的滑片移至变阻器的 (选填“A”或“B”)端; 【答案】断开 A 【解析】在连接电路的过程中,开关应该断开;由实物电路图知,滑片在 A端时,滑动变 阻器接入电路 的阻值最大。 (4)、小灯泡两端电压为 2.7V时,电流表的示数如图,为 A,此时灯泡阻值为 Ω; 【答案】0.30 9 【解析】由图知,电流表量程是0-0.6A,最小分度值是0.02A,电流表给示数是0.30A; U 2.7 此时灯泡的阻值R= = =9Ω I 0.30A (5)下表为小阳做这个实验时记录的数据,小叶指出他的表格设计有不妥之处,不妥之处 是 ; 实验序号 1 2 3 4 5 6 7 电压U/V 1.1 1.7 1.9 2.3 2.5 2.7 2.9 电流I/A 0.20 0.24 0.25 0.28 0.29 0.30 0.31 电阻R/Ω 5.5 7.1 7.6 8.2 8.6 9.0 9.4灯泡电阻平 均值R/Ω 【答案】求灯泡的平均电阻 (6)、小阳测出小灯泡正常发光时的电阻为 Ω; 【答案】8.6 【解析】由表知,灯泡在额定电压下正常工作时的阻值是8.6Ω。 (7)、由实验数据可知,小灯泡的电阻发生了较为明显的变化,你觉得可能的原因是 。 【答案】灯丝电阻受温度影响 【解析】实验时,灯泡灯丝的材料、长度、横截面积不变,随实验的进行,灯丝电阻温度 不断升高,灯丝电阻变化,因此灯丝电阻变化的原因是:灯丝电阻受温度影响。 练2.1 如图所示是大梦同学在“测量小灯泡电阻的实验”中所设计的电路图(假设小灯泡 电阻不随温度变化), 当大梦调节滑动变阻器之后电流表、电压表的读 数分别为I1、U1,在表格中记录数据后,下一步应该做的是 ( ) A: 整理器材,分析数据,得出结论 B: 换一个小灯泡,再读出一组数据 C: 移动滑片,多读几组数据 D: 更换电压表和电流表量程,继续读数 【答案】C 【解析】由题可知该实验是为了准确测得小灯泡的电阻;实验中只有一组数据,所以下一 步应该做的是:移动滑动变阻器的滑片,多读几组电流值和电压值,求出每次实验的电阻 再求出平均电阻,减小实验误差。 练习2.2、小亮用“伏安法”测小灯泡的电阻,小灯泡正常工作时的电压是 2.5V,电源电 压4.5V。(1)、请用笔画线代替导线,将图1所示的实物电路连接完整; 【答案】 (2)、在连接电路时,开关应 ,滑动变阻器滑片应位于 (选填“A”或 “B”)端; 【答案】断开 A 【解析】在连接电路时,为保护电路,开关应断开,应将滑动变阻器的最大电阻连入电路 中,即滑动变阻器滑片P应位于A端。 (3)、闭合开关,移动滑动变阻器的滑片,当电压表的示数为 2.5V时,电流表示数如图 2所示,此时小灯泡的电阻约为 Ω(保留一位小数);他把多次测量的电流值和 电压值绘制成I-U 图象,发现I-U 图象是一条曲线,原因是 ; 【答案】10.4 灯丝电阻受温度影响 U 【解析】图中电充表使用小量程,分度值为 0.02A示数为0.24A,由I= 可此时不灯泡的 R U 2.5V U 电阻R = = =10.4Ω; 发现不灯泡的I--U图象是一条曲线,根据欧姆定律I= 可知, L I 0.24A R 灯丝的电阻不是定值,原因是小灯泡的电阻随温度的变化而变化。 (4)、如果还想测量正常工作的电压为3.8V的小灯泡正常发光时的电阻,但是电压表的 15V量程已经损坏,在不改变原器材的情况下,你的办法是 ; 【答案】将电压表并联在滑动变阻器两端 【解析】考虑到电源电压为4.5V,当灯正常发光时,根据串联电路的总电压等于各部分电 压和,变阻器的电压为:U变=U﹣UL=4.5V﹣3.8V=0.7V;所以,可将电压表并联在滑动 变阻器的两端, 移动滑动变阻器的滑片,当电压表示数为 0.7V时,小灯泡一定正常发光, 记下此时的电流可测出小灯泡正常发光时的电阻。 (5)、另一同学分别测出小灯泡在不同亮度下的电阻,然后求出平均值作为小灯泡的电阻, 他的做法对吗? 答 ,其原因是: 。 【答案】不对 不同亮度下温度不同,而灯丝电阻受温度影响【解析】因灯丝电阻受温度影响,所以不能多次测量求平均值。 例3 、小亮想利用如图所示的电路测量未知电阻Rx的大小(R0阻值已知且电源电压不 变),请你帮助他完成实验步骤,并写出电阻Rx的表达式。 将电路连接完毕后: ①闭合开关S、S2,断开开关S1,读出电压表示数为U1; ② ,读出电压表示数为U2。 请用U1、U2和R0表示出待测电阻Rx= 【答案】(1)闭合开关S,S1。断开开关S2 (2) U R 2 0 (U1−U1) 【解析】闭合开关S,S 断开S ,两电阻串联,电压表测电源电压;闭合S,S ,断开S 时, 2 1 1 2 两电阻串联,电压表测R 两端电压。 X 例4 、如图所示电路中,闭合开关S后,发现小灯泡L不亮,电压表示数较大,电流表无 示数。若电路中只有一处故障,可能是( );闭合开关 S后,发现小灯泡不亮,电压表 和电流表都没有示数,若只有一处故障, 可能是( );闭合开关 S后,发现小灯泡不 亮,电压表无示数,电流表有示数,若只有一处故障,可能是 ( ) A: 小灯泡L断路 B: 电阻R 断路 C: 小灯泡L短路 D: 电阻R 短路 【答案】A B C 【解析】小灯泡L断路时,电流表示数为0,电压表测电源电压;电阻R 断路时,整个电 路处于断路状态,两表均无示数;小灯泡L短路时,电流表有示数,电压表相当于测导线 电压为0;电阻R 短路,两表均有示数。 练4.1 如图所示电路,闭合开关S后,灯泡L1发光,电压表和电流表均有示数,但灯L2不亮,这可能是( ) A: 灯L2的灯丝断了,或灯L2与灯座未接通 B: 电流表被烧坏,断路了 C: 电流表的两个接线柱之间被导线头的细铜丝接通短路了 D: 灯L2的两个接线柱间连通了 【答案】 D 【解析】串联电路中,当电路存在断路时,电流表示数为0;灯泡L1发光且两表有示数说 明电路中无断路, 可能是L2短路。 练4.2 如图所示的电路,闭合开关,两只灯泡都不发光,且电流表和电压表均没有示数。 现仅将L1和L2两灯泡的位置对调,再次闭合开关,发现两只灯泡仍不发光,电流表无示 数,电压表指针有明显偏转。则下列判断正 确 的 是 ( ) A: 灯泡L1的灯丝断了 B: 电流表内部出现断路 C: 灯泡L2的灯丝断了 D: 电源接线处接触不良 【答案】C 【解析】闭合开关,两只灯泡都不亮,电流表无示数,说明电路中有开路;电压表无示数 说明电压表两端到电源的正负极之间有开路;即可能是灯 L2灯丝断了或电流表烧坏;将电 灯L1、L2的位置对调,闭合开关,电流表无示数,说明电路中有开路;电压表有示数,说 明电压表两接线柱到电源的正负极之间是通路,即电压表两接线柱两端发生断路,即灯 L2 灯丝断了。 例5 、在电学实验中,遇到断路时,常用电压表来检测。某同学连接了如图所示的电路, 闭合开关S后,发现灯不亮,为检查电路故障,他用电压表进行测量,结果是 Uae=3V,Uab=0,Ubd=0,Ude=3V,则此电路的故 障 可 能 是 ( ) A: 开关S接触不良 B: 小灯泡灯丝断了 C: d、e间出现断路 D: e、f间出现断路 【答案】C 【解析】由题意可知,Uae=3V,说明e与电源的正极之间、a与电源的负极之间是连通的; U =0,说明开 关是完好的;U =0,说明灯泡完好或被短路;U =3V,说明d、e两点间是 ab bd de 断开的;所以,电路故障可能是灯泡被短路,可能是d、e间出现断路。 练5.1 张兰同学在做“探究串联电路的电压规律”实验时,连接好电路后闭合开关,灯 L1和L2都不亮。她用电压表去检测电路的故障,她将电压表先并联在灯L1两端时发现电 压表没有示数,灯都不亮;然后并联在灯L2 两端时发现两灯均不亮,但电压表有示数,则 ( ) A: 灯L1短路 B: 灯L1断路 C: 灯L2断路 D: 灯L2短路 【答案】C 【解析】串联电路中,两灯泡不亮说明电路中有断路或两灯均被短路;电压表接在 L2两端 时有示数,两灯均不亮,说明此时电压表两接线柱到电源的正负极之间是通路,且不可能 是两灯均被短路,所以故障为L2断路。 练5.2 、某实验小组在探究“金属丝电阻大小与长度的关系”实验中,取一段粗细均匀的 金属丝拉直连接在A、B接线柱上,在金属丝上安装一个可滑动的金属夹P。实验室还提供 了下列器材:电压表、电流表、电池组(电压3V)、滑动变阻器(20Ω 2A)、刻度尺、开关和导线若干。该实验小组闭合开关后,小天同学观察发现电 压 表 的 读 数 为 3V , 电 流 表 的 指 针 几 乎 没 有 发 生 偏 转 , 则 电 路 可 能 出 现 的 故 障 是 。 【答案】电阻丝断路 【解析】电压表读数为3V,表明电压表测量电源电压,此时电压表串联在了电路中,所以 故障可能是电阻丝断路。 【课后作业】 1、如图是小灯泡的电流与两端电压的关系图象,下列说法正确的是( ) A.小灯泡的电阻不变,是7.6Ω B.小灯泡的电流随两端电压的增大而增大的越来越慢 C.小灯泡的电阻与两端电压有关,随电压的增大而减小 D.小灯泡的实际功率与两端电压有关,随电压的增大而减小 【答案】B 【解析】ABC.小灯泡的电流随电压的增大而增大,但增大的越来越慢,不成正比,所以 小灯泡电阻是变大。故AC错误,B正确; D.由于P=UI,电压增大时电流也在增大,所以电压增大时小灯泡实际功率也增大。故D 错误。 2、图是R、R 两电阻的U-I图像。将R、R 并联后接入电路,结合图中信息可知( ) 1 2 1 2A.R 的阻值比R 的阻值小 1 2 B.通过R、R 的电流相等 1 2 C.R 的电压比R 的电压小 1 2 D.R 的功率比R 的功率小 1 2 【答案】D 【解析】A.图中R 的斜率更大,所以R 的阻值更大,故A错误; 1 1 B.两电阻并联,而两电阻阻值不同,所以通过R、R 的电流不同,故B错误; 1 2 C.两电阻并联,所以两电阻两端电压相同,故C错误; D.根据 可得,R 的功率比R 的功率小,故D正确。 1 2 故选D。 3、某同学想测量一个阻值约为500Ω的电阻R,可供选用的器材有:干电池两节、电压表 x (量程为0~3V、0~15V)、电流表(量程为0~0.6A、0~3A)、滑动变阻器(10Ω 2A)和电阻箱 R(0~9999Ω 5A)各一个、开关、导线若干。下列四个设计方案中,能测出R 阻值的最合理 0 x 的方案是( ) A. B.C. D. 【答案】D 【解析】AB.由于R 的电阻约为500Ω,电源电压为两节干电池电压约为3V,所以电路中 x 电流小于等于0.006A,那电流表无法显示其读数,故AB不合理,不符合题意 C.电压表测电源电压,无论怎样调节开关和电阻箱R,也无法测出R 的阻值,故C不合 0 x 理,不符合题意 D.通过S、S 的控制,可求出R 的电压,即可求得电路中的电流,R 两端电压除以通过 1 2 0 x 它的电流即可求出的阻值,故D合理,符合题意 4、小周同学设计了以下四种电路,其中电源电压不变且未知,R 是已知阻值的定值电阻。 0 在实验中不拆改电路的情况下,能够测出未知电阻Rx阻值的电路是( ) A.只有甲 B.只有乙丙 C.只有甲乙丙 D.甲乙丙丁都可以 【答案】C 【解析】甲图:只闭合S 时,两电阻串联,电流表测电路中电流I;两开关都闭合时只有 2 1 R 接入电路中,电流表测此时电路中电流I,根据电源电压不变列式 0 0 I(R+R)=I R 1 0 x 0 0 可求出R 的阻值,故能测出R 阻值; x x 乙图:闭合开关S、S,两只电阻串联,电压表测量电源电压为U;闭合S,断开S,闭合 2 2 S,电压表测量电阻R 两端电压U,根据电路电流相等列式 1 0 0可求出R 的阻值,故能测出R 阻值; x x 丙图:只闭合S 时,电路是只有R 的基本电路,电流表测量通过R 的电流I;再闭合S, 1 0 0 0 2 两只电阻并联,电流表测量干路电流I,根据电源电压不变列式 IR=(I﹣I)R 0 0 0 x 可求出R 的阻值,故能测出R 阻值; x x 丁图:闭合开关S,S 接1,两只电阻串联,电压表测量R 两端电压为U;S 接2,电压表 1 0 0 1 反接,不能测量R 两端电压U,仅有一个电压值,不能测出R 阻值。 x x x 故ABD不符合题意,C符合题意。 故选C。 5、如图所示,是小明测量未知电阻R 的实验电路,电源电压不变,其中R 为阻值已知的 x 0 定值电阻.当闭合开关S 和S 时,电流表的示数为I;当只闭合开关S 时,电流表的示数 1 2 1 1 为I.则下列四个选项中, R 的表达式正确的是 2 x A. B. C. D. 【答案】D 【解析】由电路图可知,当只闭合开关S 时,电路为R 的简单电路,电流表测电路中的电流, 1 0 则I=I ;当闭合开关S 和S 时,R 与R 并联,电流表测干路电流,即I=I,因并联电路中各 0 2 1 2 0 x 1 支路独立工作、互不影响,所以,通过R 的电流不变,因并联电路中干路电流等于各支路 0 电流之和,所以,通过R 的电流:I=I−I =I −I ,因并联电路中各支路两端的电压相等,所 x x 0 1 2以,由I= 可得,电源的电压:U=IR =I R ,即(I−I )R =I R ,解得:R= .故选D. x x 0 0 1 2 x 2 0 x 6、在“伏安法”测电阻的实验中,下列注意事项中不正确的是( ) A.连接电路时,开关应断开 B.在无法估计被测电压、电流的大小时,可用试触法选取合适的量程 C.将变阻器连入电路时,滑片应放到使电路中电流最大的位置 D.电压表应该与待测电阻并联 【答案】C 【解析】A.为了保护电路,连接电路时,开关应断开, 故A正确,不符合题意; B.为了保护电表和选择合适的量程,在无法估计被测电压、电流的大小时,可用试触法 选取合适的量程,故B正确,不符合题意; C.将变阻器连入电路时,滑片应放到阻值最大位置,这样闭合开关电路中电流最小,避 免烧毁用电器和电表,若滑片放到使电路中电流最大的位置容易烧毁用电器和电表,故C 错误,符合题意; D.根据电压表的使用规则,电压表测量电压时,电压表应与被测电阻并联,故D正确, 不符合题意。 故选C。 7、小箫在实验室和同学做实验,她们在伏安法测电阻的实验中需要测量的物理量是 A.电阻和电流 B.电压和电阻 C.电功和电压 D.电压和电流 【答案】D 【解析】在“伏安法测电阻”的实验中,不断调节滑动变阻器的阻值,多次测量电阻两端的 电压及对应的电流,可利用公式R= 得到多个电阻值,求平均值减小误差,所以测量的物理 量是电压和电流.故D正确,ABC错误. 8、某同学说:在用伏安法测量小灯泡电阻的实验中,连接电路时,需要注意以下几点,你 认为其中不必要的是 ( ) A.向电路中连接开关时,应该先将开关断开 B.开关应该接在靠近电源正极的位置C.电压表、电流表的量程选择要合适 D.向电路中连接滑动变阻器时,应该先将滑片位于变阻器阻值的最大处 【答案】B 【解析】A. 为保护电路,向电路中连接开关时,应该先将开关断开,说法正确,不符合题 意;B. 开关在电路中的作用是控制电路的接通与断开,只要串联接在电路中即可,并不一 定必须接在靠近电源正极的位置,B说法错误,符合题意;C. 连接电路时,电压表、电流 表应选择合适的量程,说法正确,不符合题意;D. 向电路中连接滑动变阻器时,应该先将 滑片位于变阻器阻值的最大处,说法正确,不符合题意;故选B.
