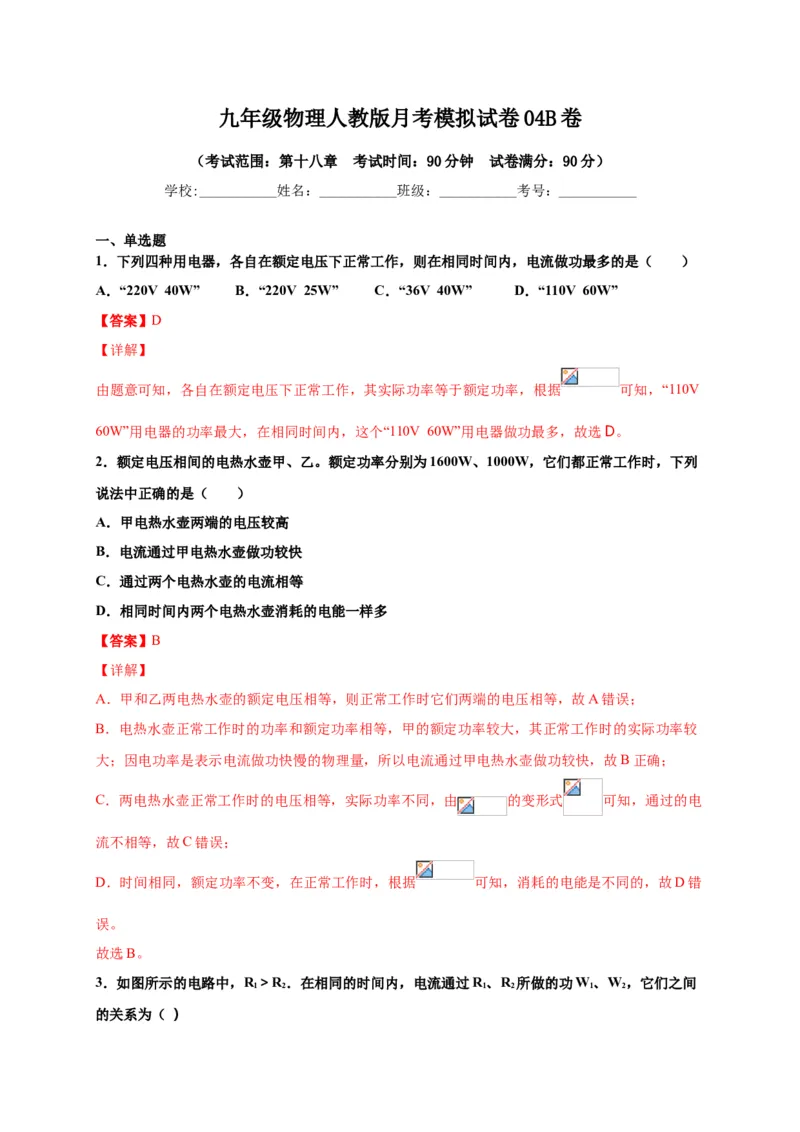

九年级物理人教版月考模拟试卷 04B 卷
（考试范围：第十八章 考试时间：90分钟 试卷满分：90分）
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．下列四种用电器，各自在额定电压下正常工作，则在相同时间内，电流做功最多的是（ ）
A．“220V 40W” B．“220V 25W” C．“36V 40W” D．“110V 60W”

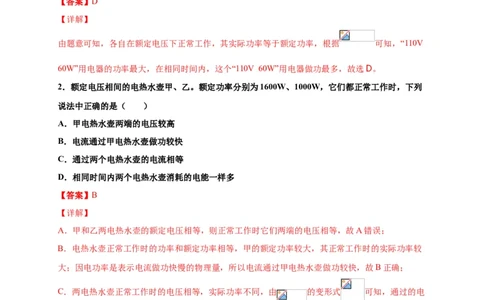

【答案】D
【详解】
由题意可知，各自在额定电压下正常工作，其实际功率等于额定功率，根据 可知，“110V
60W”用电器的功率最大，在相同时间内，这个“110V 60W”用电器做功最多，故选D。
2．额定电压相间的电热水壶甲、乙。额定功率分别为1600W、1000W，它们都正常工作时，下列
说法中正确的是（ ）
A．甲电热水壶两端的电压较高
B．电流通过甲电热水壶做功较快
C．通过两个电热水壶的电流相等
D．相同时间内两个电热水壶消耗的电能一样多
【答案】B
【详解】
A．甲和乙两电热水壶的额定电压相等，则正常工作时它们两端的电压相等，故A错误；
B．电热水壶正常工作时的功率和额定功率相等，甲的额定功率较大，其正常工作时的实际功率较
大；因电功率是表示电流做功快慢的物理量，所以电流通过甲电热水壶做功较快，故B正确；
C．两电热水壶正常工作时的电压相等，实际功率不同，由 的变形式 可知，通过的电
流不相等，故C错误；
D．时间相同，额定功率不变，在正常工作时，根据 可知，消耗的电能是不同的，故D错
误。
故选B。

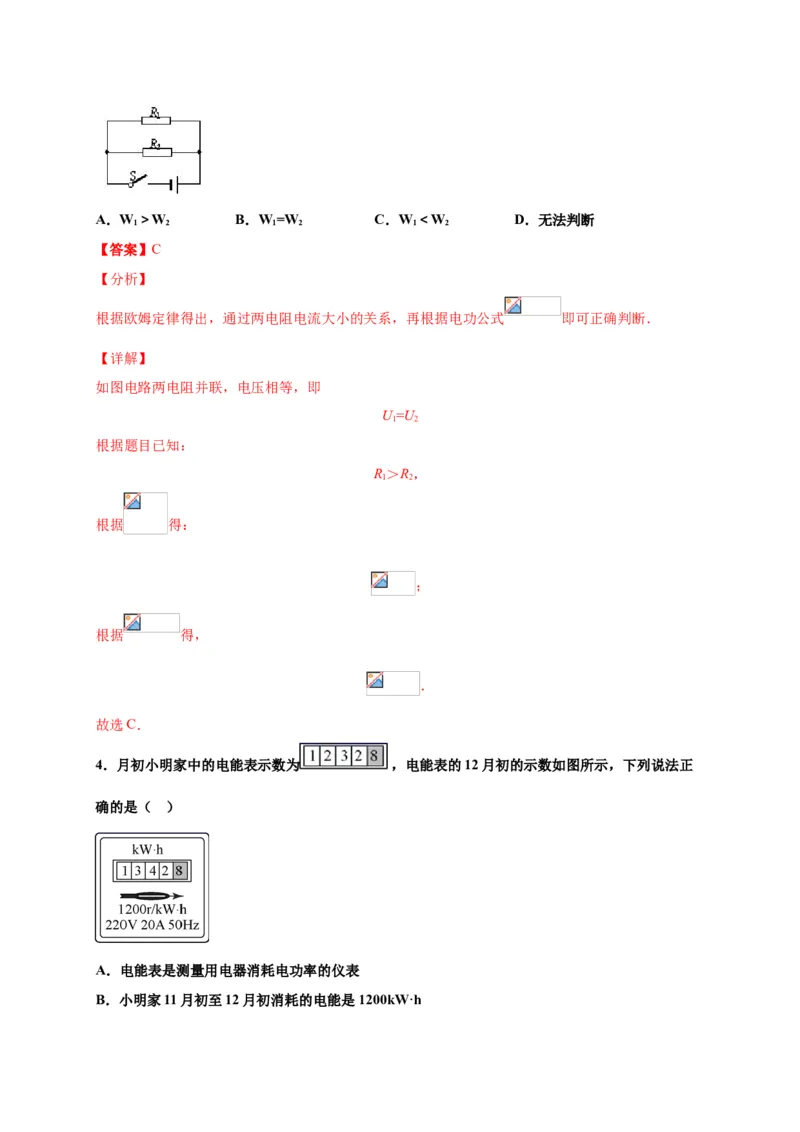

3．如图所示的电路中，R＞R．在相同的时间内，电流通过R、R 所做的功W、W，它们之间
1 2 1 2 1 2
的关系为（ ）A．W＞W B．W=W C．W＜W D．无法判断
1 2 1 2 1 2
【答案】C
【分析】
根据欧姆定律得出，通过两电阻电流大小的关系，再根据电功公式 即可正确判断．
【详解】
如图电路两电阻并联，电压相等，即
U=U
1 2
根据题目已知：
R＞R，
1 2
根据 得：
；
根据 得，
．
故选C．
4．月初小明家中的电能表示数为 ，电能表的12月初的示数如图所示，下列说法正
确的是（ ）
A．电能表是测量用电器消耗电功率的仪表
B．小明家11月初至12月初消耗的电能是 1200kW·hC．小明家11月初至12月初消耗的电能是110度
D．电能表转盘转过1200转，用电器消耗的电能为3.6×103J
【答案】C
【详解】
A．电能表是测量用电器消耗电能多少的仪表，故A错误；
BC．12月初的示数1342.8kW·h，11月初小明家中的电能表示数1232.8kW·h，故小明家11月初至
12月初消耗的电能是
W=1342.8 kW·h -1232.8 kW·h =110kW·h=110度，
故B错误，C正确；
D．电能表的转盘转1200转消耗的电能为：
W= kW·h=1kW·h=3.6×106J，
故D错误。

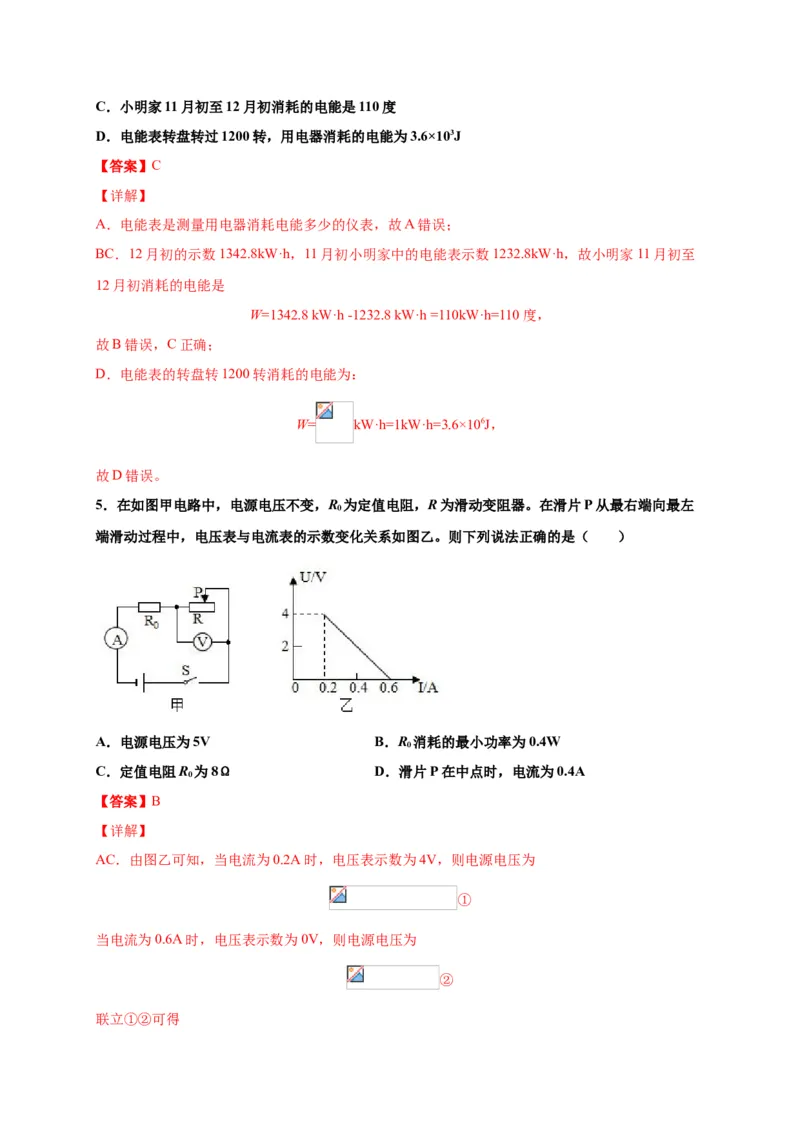

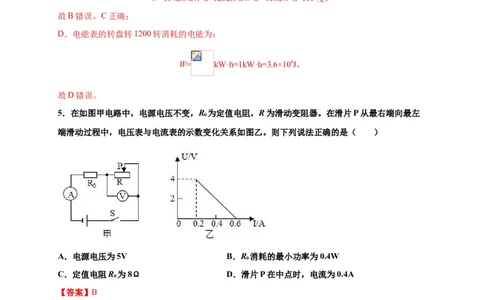

5．在如图甲电路中，电源电压不变，R 为定值电阻，R为滑动变阻器。在滑片P从最右端向最左
0
端滑动过程中，电压表与电流表的示数变化关系如图乙。则下列说法正确的是（ ）
A．电源电压为5V B．R 消耗的最小功率为0.4W
0
C．定值电阻R 为8Ω D．滑片P在中点时，电流为0.4A
0
【答案】B
【详解】
AC．由图乙可知，当电流为0.2A时，电压表示数为4V，则电源电压为
①
当电流为0.6A时，电压表示数为0V，则电源电压为
②
联立①②可得，
故A错误，C错误；
B．由 可知，当电流中电流最小时，R 消耗的功率最小，由图乙可知，电路中的最小电流
0
为0.2A，所以R 消耗的最小功率
0
故B正确；
D．滑动变阻器最值最大时，电流最小，由欧姆定理可知，滑动变阻器的最大阻值
滑片P在中点时，电路中的电流
故D错误。
故选B。
6．如图所示，电源电压不变，闭合开关S，当滑片P向上移动时，下列说法正确的是（ ）
A．电压表示数变大，小灯泡变暗
B．电流表示数变小，小灯泡变暗
C．电压表示数不变，小灯泡变亮
D．电流表示数不变，小灯泡变亮
【答案】C
【分析】
分析电路图，先判断电路连接方式（灯和滑动变阻器串联）和电压表、电流表的测量对象（电流表
测量电路中的电流、电压表V测量电源电压），根据滑片的移动可知接入电路中电阻的变化，根据
欧姆定律可知电流的变化，根据P＝I2R可知灯泡实际功率的变化，进一步判断其亮暗的变化．
【详解】A、由电路图可知，灯和滑动变阻器串联，电压表测电源电压，则电压表示数不变；故A错误；
BD、电流表测电路中的电流，当滑片P向上移动时，接入电路中的电阻变小，电路中的总电阻变小，
由 可得，电路中的电流变大，即电流表的示数变大，故B、D错误；
C、电流变大，由P＝I2R可知灯泡实际功率变大，因灯泡的亮暗取决于实际功率的大小，所以，小
灯泡变亮，故C正确．
故选C．
7．如图所示的电路，电源电压恒定，闭合开关S，电流表A 、A 的示数之比是1：5．则定值电阻
1 2
R ：R 的值、以及R 、R 功率P：P 的值分别是
1 2 1 2 1 2
A．4：1 1：4 B．1：4 4：1 C．1：5 5：1 D．5：1 1：5
【答案】A
【详解】
闭合开关R、R 并联，A 测R 的电流，A 测干路电流；A、A 的示数之比是1：5，根据并联电路
1 2 1 1 2 1 2
干路电流等于各支路电流之和可得：
＝ ，
由于两电阻两端的电压相等，根据电压一定时，电流与电阻成反比可得：
＝ ，
故BCD错误；
根据P＝UI可得：，
故A正确，故选A。

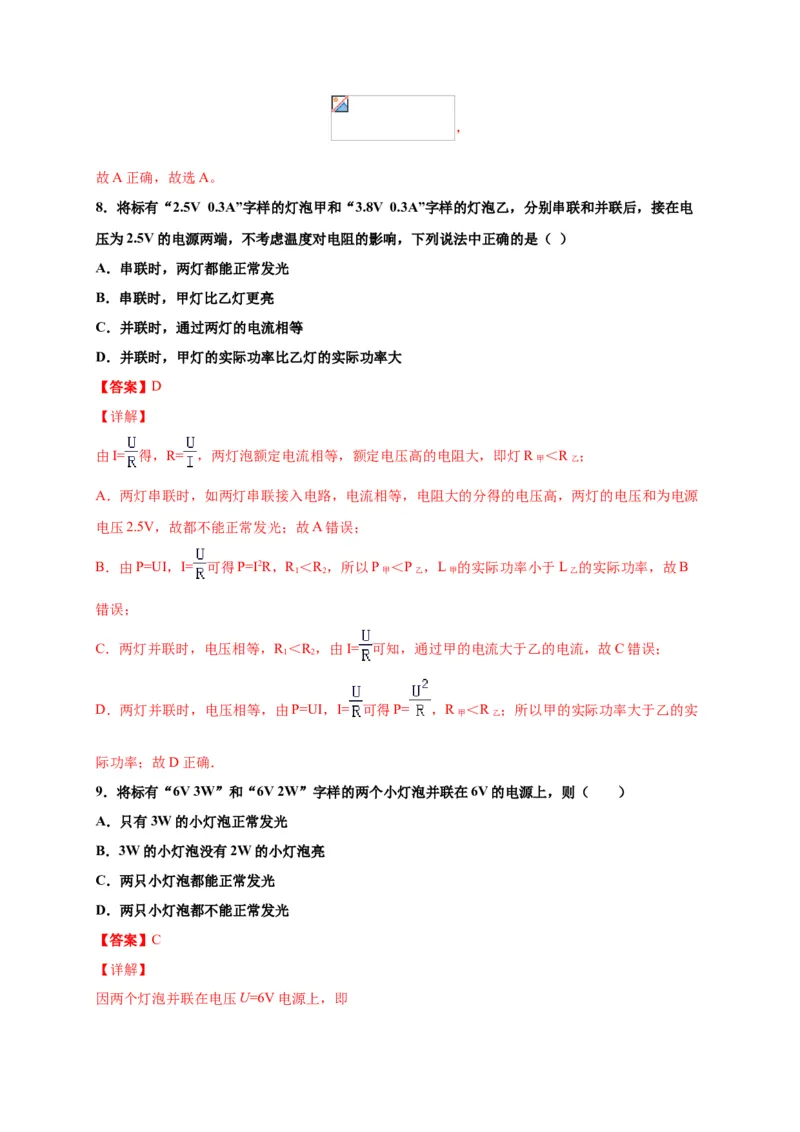

8．将标有“2.5V 0.3A”字样的灯泡甲和“3.8V 0.3A”字样的灯泡乙，分别串联和并联后，接在电
压为2.5V的电源两端，不考虑温度对电阻的影响，下列说法中正确的是（ ）
A．串联时，两灯都能正常发光
B．串联时，甲灯比乙灯更亮
C．并联时，通过两灯的电流相等
D．并联时，甲灯的实际功率比乙灯的实际功率大
【答案】D
【详解】
由I= 得，R= ，两灯泡额定电流相等，额定电压高的电阻大，即灯R ＜R ；
甲 乙
A．两灯串联时，如两灯串联接入电路，电流相等，电阻大的分得的电压高，两灯的电压和为电源
电压2.5V，故都不能正常发光；故A错误；
B．由P=UI，I= 可得P=I2R，R ＜R ，所以P ＜P ，L 的实际功率小于L 的实际功率，故B
1 2 甲 乙 甲 乙
错误；
C．两灯并联时，电压相等，R ＜R ，由I= 可知，通过甲的电流大于乙的电流，故C错误；
1 2
D．两灯并联时，电压相等，由P=UI，I= 可得P= ，R ＜R ；所以甲的实际功率大于乙的实
甲 乙
际功率；故D正确．
9．将标有“6V 3W”和“6V 2W”字样的两个小灯泡并联在6V的电源上，则（ ）
A．只有3W的小灯泡正常发光
B．3W的小灯泡没有2W的小灯泡亮
C．两只小灯泡都能正常发光
D．两只小灯泡都不能正常发光
【答案】C
【详解】
因两个灯泡并联在电压U=6V电源上，即U=U=U=6V
1 2
则
U=U ，U=U
1 额1 2 额2
两只灯泡都正常发光，所以
P=P =3W，P=P =2W
1 额1 2 额2
灯泡的亮度取决于它的实际功率，因为
2W＜3W
所以2W的小灯泡没有3W的小灯泡亮。
故选C。
10．图所示的图像。其中图线①表示电阻R ，图线②表示电阻R ，则下列说法错误的是（ ）
1 2
A．当R 两端的电压为12V时，通过它的电流为1.2A
1
B．当R 两端的电压为2V时，电阻R 的阻值为8Ω
2 2
C．当通过R 的电流为0.2A时，它消耗的电功率为0.4W
1
D．当R 和R 并联在电压为4V电路中，电路中总电流为0.9A
1 2
【答案】B
【详解】
A由图象可知，电阻R 的U-I图象是正比例函数，则R 为定值电阻，当两端的电压为4V时，通过
1 1
的电流为0.4A，则R 的阻值
1
R= =10Ω
1
当R 两端的电压为12V时，通过它的电流
1
I′= =1.2A
1
故A正确，不符合题意；
B由图象可知，当R 两端的电压为2V时，通过的电流约为0.35A，此时电阻R 的阻值
2 2R= ≈5.7Ω
2
故B错误，符合题意；
C当通过R 的电流为0.2A时，它消耗的电功率
1
P=I″2R=(0.2A)2×10Ω=0.4W
1 1
故C正确，不符合题意；
D由并联电路中各支路电流的电压相等可知，当R 和R 并联在电压为4V电路中时它们两端的电压
1 2
均为4V，由图象可知，通过两电阻的电流分别为
I=0.4A，I′=0.5A
1 2
由并联电路中干路电流等于各支路电流之和可知，电路中总电流
I=I+I′=0.4A+0.5A=0.9A
1 2
故D正确，不符合题意。
故选B。
二、填空题
11．小明家5月初电能表的示数如图甲所示，5月底，表盘示数如图乙所示，由图可知他家5月份
消耗的电能为_____kW•h；他家现在已经接入用电器的总功率为3600W，则最多还可以连接_____
盏“220V60W”的白炽灯同时工作；小明将某家用电器单独接在该电能表上正常工作6min，电能
表指示灯闪烁了320次，该家用电器的额定功率是_____W。
【答案】120 50 1000
【详解】
[1]由图知，小明家5月份用电器消耗的电能为
W＝6748.2kW·h﹣6628.2kW·h＝120kW·h
[2]由电能表的参数可知，工作电压为U＝220V，允许工作的最大电流为I＝30A，电能表允许用电
器工作的最大总功率P ＝UI＝220V×30A＝6600W
大
已知她家现在已经接入用电器的总功率为3600W，则最多还可以同时连接用电器的功率
6600W﹣3600W＝3000W
所以还可以装入的白炽灯为
n= =5盏
[3]3200imp/(kW·h)表示每消耗1kW·h的电能，电能表的指示灯闪烁3200次，则电能表指示灯闪烁
320次时，饮水机消耗的电能
W= =0.1kW·h
饮水机的实际功率
P= =1kW＝1000W
因为饮水机正常工作，所以饮水机的实际功率等于额定功率，则饮水机的额定功率是1000W。
12．甲灯“220V 40W”， 乙灯“220V 100W”，如果把两灯串联在220V 的电路中______更灯亮；
如果把两灯并联在220V 的电路中_______更灯亮。
【答案】甲 乙
【详解】
[1]由题意知甲灯“220V 40W”， 乙灯“220V 100W”，甲灯在额定电压下的电阻为
乙灯在额定电压下的电阻为
甲灯的电阻大于乙灯的电阻。如果把两灯串联在220V 的电路中时，由串联电路电流相等，根据公
式P=I2R，甲灯的电阻较大，所以甲灯更亮。
[2]如果把两灯并联在220V 的电路中，由并联电路的电压相等，根据公式 ，乙灯的电阻较小，所以乙灯更亮。
13．如图甲所示，R 为定值电阻，R 为滑动变阻器．图乙是该滑动变阻器从a端向右移动的过程中，
0 1
变阻器消耗的电功率与电流关系的图象．则该滑动变阻器的最大值是__Ω，当滑片P移动到b端时，
R 消耗的电功率是__W。
0
【答案】100 7.2
【详解】
[1]由电路图可知，R 与滑动变阻器R 串联，电压表测R 两端的电压，电流表测电路中的电流。当
0 1 1
滑片在a端时，滑动变阻器接入电路中的电阻最大，此时电路中的电流最小，由图乙可知，电路中
的最小电流为I=0.1A，R 的电功率P=1W，滑动变阻器的最大阻值
a 1 a
[2]设电源电压为U，由 可得，电源电压
①
由图象可知，当电路中的电流I′=0.2A时，R 的电功率P′=1.6W，此时滑动变阻器接入电路的电阻
1 1
则电源电压
②
因为电源电压恒定，所以
解得R=20Ω， 则电源电压
0当滑片P移动到b端时，滑动变阻器的阻值为0，电路中只有电阻R，则R 消耗的电功率是
0 0
14．灯泡L与定值电阻R组成的电路如图甲所示，L和R的I﹣U图线分别为图乙中的A、B，当开
关S闭合时，L正常发光，此时电路的总功率为4.8W。则定值电阻R的阻值为______Ω，灯泡L的
额定功率为______W。若将灯泡L与定值电阻R串联在另一个电路中，则允许的最大电源电压为
______V。
【答案】20 3 16
【解析】
[1]由图像可知，当电压为6V时，通过R的电流为0.3A，由欧姆定律可得电阻的阻值为
[2]由电路图可知，灯泡与定值电阻并联，因并联电路中各支路两端的额电压相等，且干路电流等于
各支路电流之和，所以假设电源电压为6V则通过灯泡的电流为0.5A，通过电阻的电流为0.3A，则
总电流为
此时的总功率为
满足题中要求，所以小灯泡的额定功率为
[3]若L和R串联在电路中，L正常发光，则灯泡L正常工作的电压为6V，串联电路中的电流为由欧姆定律可知，此时电阻R两端的电压为
所以串联时电源电压为
15．如图所示，电源电压不变，闭合开关S，调节滑动变阻器，当电流表的示数从0.4A变到0.8A
时，电压表的示数变化了4V，则R=_________Ω，R 的功率变化了___________W。
0 0
【答案】10Ω 4.8W
【详解】
[1]当R 中电流为0.4A时，根据欧姆定律可得
0
①
当R 中电流为0.8A时，根据欧姆定律可得
0
②
联立①②可得R=10Ω
0
[2]当R 中电流为0.4A时，R 消耗的功率为
0 0
当R 中电流为0.8A时，R 消耗的功率为
0 0
R 的功率变化为
0
6.4W-1.6W=4.8W
16．一盏铭牌为“220V，100W”的电灯接到_____的电源上使用时，功率为_____，如果将这个电
源连上长导线，再接这盏灯使用，它的功率为81W，则其两端电压为_____，则导线上消耗的电功率为_____ （灯丝电阻不随温度而变化）。
【答案】220V 100W 198V 9W
【详解】
[1][2]由铭牌可知，电灯正常工作时的额定电压为220V，额定功率为100W。
[3]根据
所以电灯的电阻为
当电灯的功率为81W时，根据
可得
[4]电流大小为
导线得到的电压为
故导线上消耗的电功率为
17．现有两个小灯泡，上面分别标有“6V，1.2W”和“12V，6W”字样，如果把这两个灯泡串联
起来，为了使其中一个灯泡持续正常发光，那么加在串联电路两端的电压是_________V。
【答案】10.8
【解析】
两灯泡的额定电流分别为I= =0.2A
1
I= =0.5A
2
两灯泡的电阻分别为
R= =30Ω
1
R= =24Ω
2
因串联电路中各处的电流相等，且其中的一个灯泡持续正常发光，所以，电路中的电流为两灯泡额
定电流较小的，即
I=I=0.2A
1
因串联电路中总电阻等于各分电阻之和，所以，电源的电压
U=I(R+R)=0.2A×(30Ω+24Ω)=10.8V
1 2
18．把两个电阻R =3Ω，R =9Ω，串联后接在某一电源上，R 与R 两端的电压之比为______，R
1 2 1 2 1
与R 的电功率之比为______；若并联后接在同一电源上，R 与R 两端的电压之比为______，R 与
2 1 2 1
R 的电功率之比为______。
2
【答案】1∶3 1∶3 1∶1 3∶1
【解析】
[1][2]R 与R 串联后接在某电源上，由于串联电路电流处处相等，则根据 可得：R 与R 两端
1 2 1 2
的电压之比
R 与R 消耗的电功率之比
1 2
[3][4]R 与R 并联后，由于并联电路两端的电压相等，R 与R 两端的电压之比为1∶1，通过R 与
1 2 1 2 1
R 的电流之比为
2R 与R 消耗的电功率之比为
1 2
三、实验题
19．在“测量小灯泡的额定功率”实验中，电源电压恒为6V，小灯泡的额定电压为2.5V，正常发
光时灯丝电阻约为10Ω左右，部分实验电路如图甲所示。
(1)请用笔画线代替导线将图甲的实物电路连接完整______；
(2)连接好电路，闭合开关，发现小灯泡不发光，电流表无示数，电压表有示数，则电路中存在的故
障可能是______（选填“小灯泡断路”、“小灯泡短路”或“滑动变阻器处断路”）；
(3)排除故障，进行实验。某小组同学观察到电压表示数为2.0V，要使小灯泡L正常发光，应将滑
动变阻器的滑片P向______（选填“A”或“B”）端移动；当灯正常发光时，电流表示数如图乙
所示，则小灯泡的额定功率为______W；
(4)实验结束后，在交流讨论中，有同学提出：利用该电路还可以探究得出“通过导体的电流与导体
两端的电压成正比”的结论，你认为这种说法______（选填“合理”或“不合理”），理由是
______。【答案】 小灯泡断路 A 0.6 不合理 灯丝电阻
随温度的升高而增大
【解析】
(1)根据电路图连接实物图，根据灯的额定电电压确定电压表的量程，求出灯正常工作时的电流确定
电流表的量程，滑动变阻器一上一下的串联在电路中。
(2)比较电压表示数与额定电压的大小，根据分压原理确定滑片移动的方向；根据图丙电流表小量程
读数，由P=UI求灯的额定功率。
(3)探究出导体中电流和导体两端电压成正比时要控制电阻大小不变。
【详解】
(1)[1]灯的额定电压为2.5V，所以电压表选用小量程并联在灯的两端，灯正常工作时的电流大小
I= =0.25A＜0.6A
所以电流表选用小量程与灯串联在电路中，滑动变阻器一上一下的串联在电路中，如下图所示：
(2)[2]闭合开关灯泡不亮，可能是灯泡断路或短路或灯泡之外的电路断路；电流表无示数，可能是
电路断路；电压表有示数，说明电压表与电源两端是连通的，电压表并联电路之外不存在断路；综
合分析知电路故障可能是：小灯泡断路而导致电压表串联在电路中了。
(3)[3][4]灯的电压为2.5V时才正常发光，现在的电压为2V小于2.5V，应增大灯的电压，减小变阻
器分得的电压，根据分压原理，应减小变阻器连入电路中的电阻大小，所以滑片向A端（左端）移
动；由图丙，电流表小量程分度值为0.02A，示数大小为0.24A，灯的额定功率
P＝UI＝2.5V×0.24A＝0.6W
(4)[5][6]探究出导体中电流和导体两端电压成正比时要控制电阻大小不变，而灯丝电阻随温度的升高而增大，这种说法不合理。

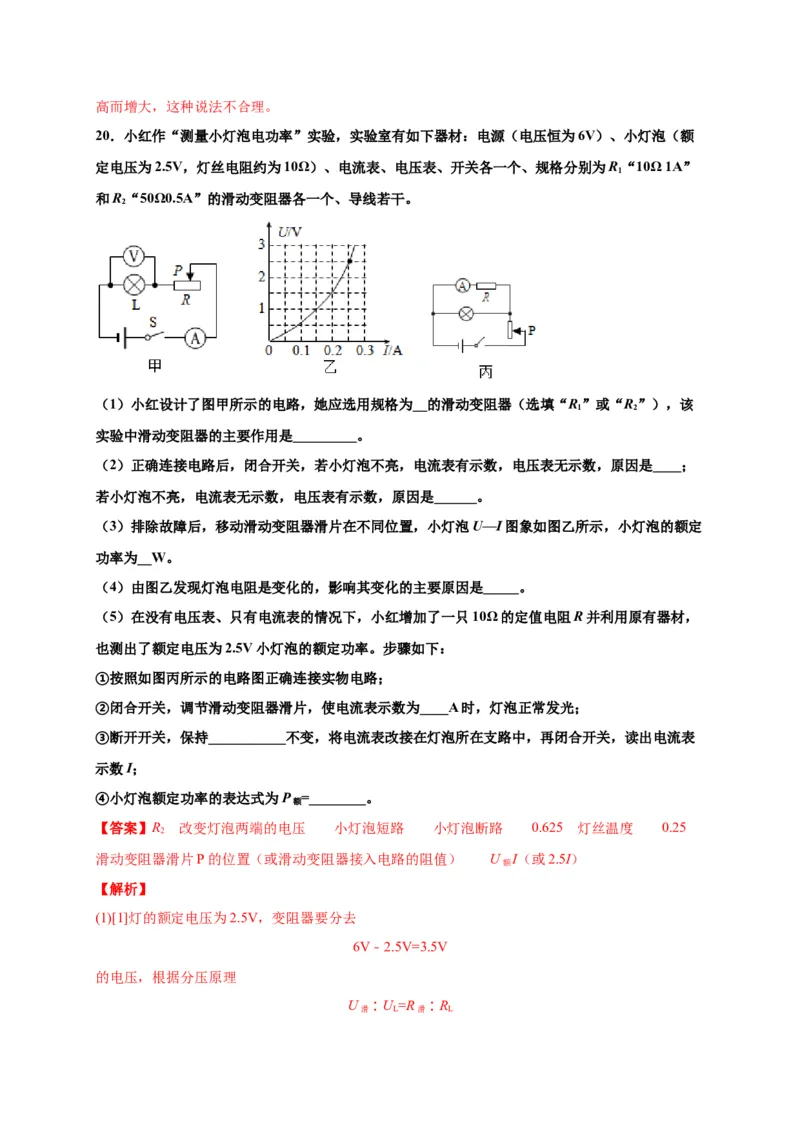

20．小红作“测量小灯泡电功率”实验，实验室有如下器材：电源（电压恒为6V）、小灯泡（额
定电压为2.5V，灯丝电阻约为10Ω）、电流表、电压表、开关各一个、规格分别为R “10Ω 1A”
1
和R “50Ω0.5A”的滑动变阻器各一个、导线若干。
2
（1）小红设计了图甲所示的电路，她应选用规格为__的滑动变阻器（选填“R ”或“R ”），该
1 2
实验中滑动变阻器的主要作用是_________。
（2）正确连接电路后，闭合开关，若小灯泡不亮，电流表有示数，电压表无示数，原因是____；
若小灯泡不亮，电流表无示数，电压表有示数，原因是______。
（3）排除故障后，移动滑动变阻器滑片在不同位置，小灯泡U—I图象如图乙所示，小灯泡的额定
功率为__W。
（4）由图乙发现灯泡电阻是变化的，影响其变化的主要原因是_____。
（5）在没有电压表、只有电流表的情况下，小红增加了一只10Ω的定值电阻R并利用原有器材，
也测出了额定电压为2.5V小灯泡的额定功率。步骤如下：
①按照如图丙所示的电路图正确连接实物电路；
②闭合开关，调节滑动变阻器滑片，使电流表示数为____A时，灯泡正常发光；
③断开开关，保持___________不变，将电流表改接在灯泡所在支路中，再闭合开关，读出电流表
示数I；
④小灯泡额定功率的表达式为P =________。
额
【答案】R 改变灯泡两端的电压 小灯泡短路 小灯泡断路 0.625 灯丝温度 0.25
2
滑动变阻器滑片P的位置（或滑动变阻器接入电路的阻值） U I（或2.5I）
额
【解析】
(1)[1]灯的额定电压为2.5V，变阻器要分去
6V﹣2.5V=3.5V
的电压，根据分压原理
U ∶U =R ∶R
滑 L 滑 L滑动变阻器的阻值至少为
R =（U ∶U ）×R =（3.5∶2.5）×10Ω=14Ω
滑 滑 L L
灯正常发光的时的电流约为0.25A，故应选用R“50Ω0.5A”的滑动变阻器。
2
[2]因测量小灯泡在不同电压的电功率，故本实验中滑动变阻器的主要作用是改变灯两端的电压。
(2)[3]正确连接电路后，闭合开关，电流表有示数，说明电路为通路；小灯泡不亮，电压表无示数，
说明小灯泡短路或电压表短路。
[4]若小灯泡不亮，电流表无示数，说明电路断路或电路中的总电阻太大；电压表有示数，说明与电
压表与电源是连通的，因此小灯泡不亮，电流表无示数，电压表有示数，原因是小灯泡断路。
(3)[5]根据图乙可知，当灯电压为2.5V时对应的电流为0.25A，小灯泡的额定功率
P =U I=2.5V×0.25A=0.625A
额 额
(4)[6]由于灯丝的电阻随温度的变化而变化不是一个定值，故由图乙发现灯泡电阻是变化的，影响
其变化的主要原因是灯丝温度。
(5)[7][8][9]②小红增加了一只10Ω的定值电阻R，当电流表示数为
I= =0.25A
时，R两端的电压一定为2.5V，由并联电路电压的特点，灯的电压为2.5V，灯一定正常发光，故闭
合开关，调节滑动变阻器滑片，使电流表示数为0.25A时，灯泡正常发光；③断开开关，保持变阻
器滑片P的位置或变阻器接入电路的阻值不变，将电流表改接在所在灯支路中，此时电路的连接关
系没有改变，只是电流表由原来测通过R的电流变为测通过灯的电流I，R与灯两端的电压与变阻
器的电压均保持不变，灯仍正常发光，通过灯的电流I即为灯正常发光时的电流大小，故断开开关，
保持滑动变阻器滑片P的位置（或滑动变阻器接入电路的阻值）不变，将电流表改接在灯泡所在支
路中，再闭合开关，读出电流表示数I；④小灯泡额定功率的表达式为
P =U I（或2.5I）
额 额
四、计算题

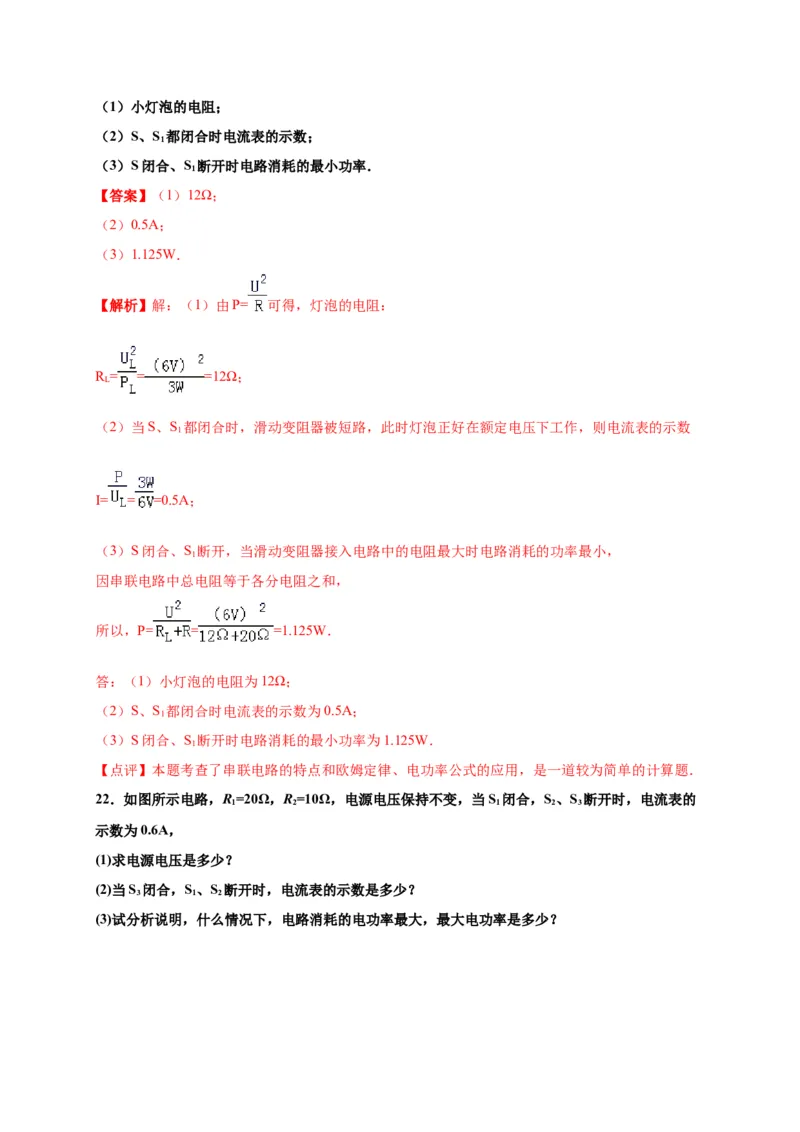

21．如图所示，电源电压6V恒定不变，灯泡L标有“6V 3W”字样，滑动变阻器的阻值范围是0～
20Ω．求：（1）小灯泡的电阻；
（2）S、S 都闭合时电流表的示数；
1
（3）S闭合、S 断开时电路消耗的最小功率．
1
【答案】（1）12Ω；
（2）0.5A；
（3）1.125W．
【解析】解：（1）由P= 可得，灯泡的电阻：
R = = =12Ω；
L
（2）当S、S 都闭合时，滑动变阻器被短路，此时灯泡正好在额定电压下工作，则电流表的示数
1
I= = =0.5A；
（3）S闭合、S 断开，当滑动变阻器接入电路中的电阻最大时电路消耗的功率最小，
1
因串联电路中总电阻等于各分电阻之和，
所以，P= = =1.125W．
答：（1）小灯泡的电阻为12Ω；
（2）S、S 都闭合时电流表的示数为0.5A；
1
（3）S闭合、S 断开时电路消耗的最小功率为1.125W．
1
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，是一道较为简单的计算题．
22．如图所示电路，R =20Ω，R =10Ω，电源电压保持不变，当S 闭合，S、S 断开时，电流表的
1 2 1 2 3
示数为0.6A，
(1)求电源电压是多少？
(2)当S 闭合，S、S 断开时，电流表的示数是多少？
3 1 2
(3)试分析说明，什么情况下，电路消耗的电功率最大，最大电功率是多少？【答案】(1)6V；(2)0.2A；(3)见解析
【详解】
(1)当S 闭合，S、S 断开时，电路中只有R，电源电压
1 2 3 2
U=U=IR=0.6A×10Ω=6V
1 1 1
(2)当S 闭合，S、S 断开时，R 与R 串联，总电阻
3 1 2 1 2
R =R+R=20Ω+10Ω=30Ω
总 1 2
此时电流表示数
I= =0.2A
(3)根据 知，当S、S 闭合，S 断开，R 与R 并联时，电路总电阻R最小，P最大；则有：
1 2 3 1 2
R 与R 并联时，总电阻
1 2
最大功率
答：(1)电源电压是6V；
(2)当S 闭合，S、S 断开时，电流表的示数是0.2A；
3 1 2
(3)当S、S 闭合，S 断开，R 与R 并联时，电路总电阻最小，P最大，最大电功率是5.4W。
1 2 3 1 2
23．如图所示，滑动变阻器R的最大阻值为20Ω，将其滑片移到b端，闭合开关S，电流表的示数
为0.3A，小灯泡的实际功率为0.9W，闭合开关S，将滑动变阻器滑片移到a端，小灯泡恰能正常
发光。不考虑灯丝电阻的变化，电源电压恒定，求：(1)小灯泡的阻值和电源电压；
(2)小灯泡的额定功率；
(3)滑动变阻器R的最大功率。
【答案】(1) 10Ω， 9V；(2) 8.1W；(3) 2.025W
【详解】
(1)由图知道，将滑动变阻器滑片移到b端，其阻值最大，闭合开关S，灯泡和滑动变阻器串联，电
流表测量电路中的电流，由P=UI知道，灯泡两端的电压
由 知道，灯泡的电阻
滑动变阻器R两端的电压
U =IR=0.3A×20Ω=6V
R
由串联电路电压的特点知道，电源电压
U=U +U =3V+6V=9V
L R
(2)闭合开关S，将滑动变阻器滑片移到a端时，只有灯泡连入电路，由于灯泡恰能正常发光，
所以，灯泡的额定功率
(3)滑动变阻器消耗的功率
所以，当滑动变阻器的电阻与灯泡的电阻相等时，电功率最大，且答：(1)小灯泡的阻值为10Ω，电源电压为9V；
(2)小灯泡的额定功率为8.1W；
(3)滑动变阻器R的最大功率为2.025W。
