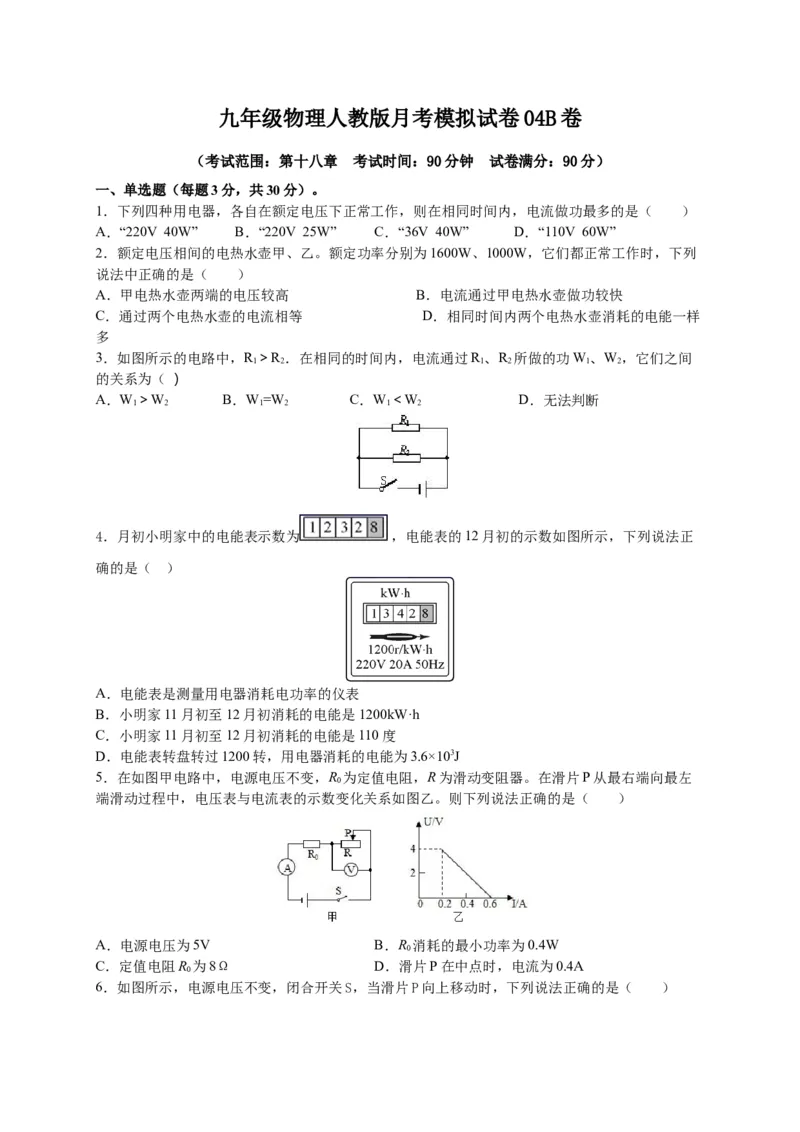

九年级物理人教版月考模拟试卷 04B 卷
（考试范围：第十八章 考试时间：90分钟 试卷满分：90分）
一、单选题（每题3分，共30分）。
1．下列四种用电器，各自在额定电压下正常工作，则在相同时间内，电流做功最多的是（ ）
A．“220V 40W” B．“220V 25W” C．“36V 40W” D．“110V 60W”
2．额定电压相间的电热水壶甲、乙。额定功率分别为1600W、1000W，它们都正常工作时，下列
说法中正确的是（ ）
A．甲电热水壶两端的电压较高 B．电流通过甲电热水壶做功较快
C．通过两个电热水壶的电流相等 D．相同时间内两个电热水壶消耗的电能一样
多

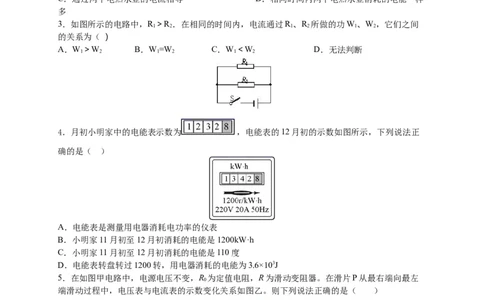

3．如图所示的电路中，R ＞R ．在相同的时间内，电流通过R 、R 所做的功W、W，它们之间
1 2 1 2 1 2
的关系为（ ）
A．W＞W B．W=W C．W＜W D．无法判断
1 2 1 2 1 2
4．月初小明家中的电能表示数为 ，电能表的12月初的示数如图所示，下列说法正
确的是（ ）
A．电能表是测量用电器消耗电功率的仪表
B．小明家11月初至12月初消耗的电能是 1200kW·h
C．小明家11月初至12月初消耗的电能是110度
D．电能表转盘转过1200转，用电器消耗的电能为3.6×103J
5．在如图甲电路中，电源电压不变，R 为定值电阻，R为滑动变阻器。在滑片P从最右端向最左
0
端滑动过程中，电压表与电流表的示数变化关系如图乙。则下列说法正确的是（ ）
A．电源电压为5V B．R 消耗的最小功率为0.4W
0
C．定值电阻R 为8Ω D．滑片P在中点时，电流为0.4A
0

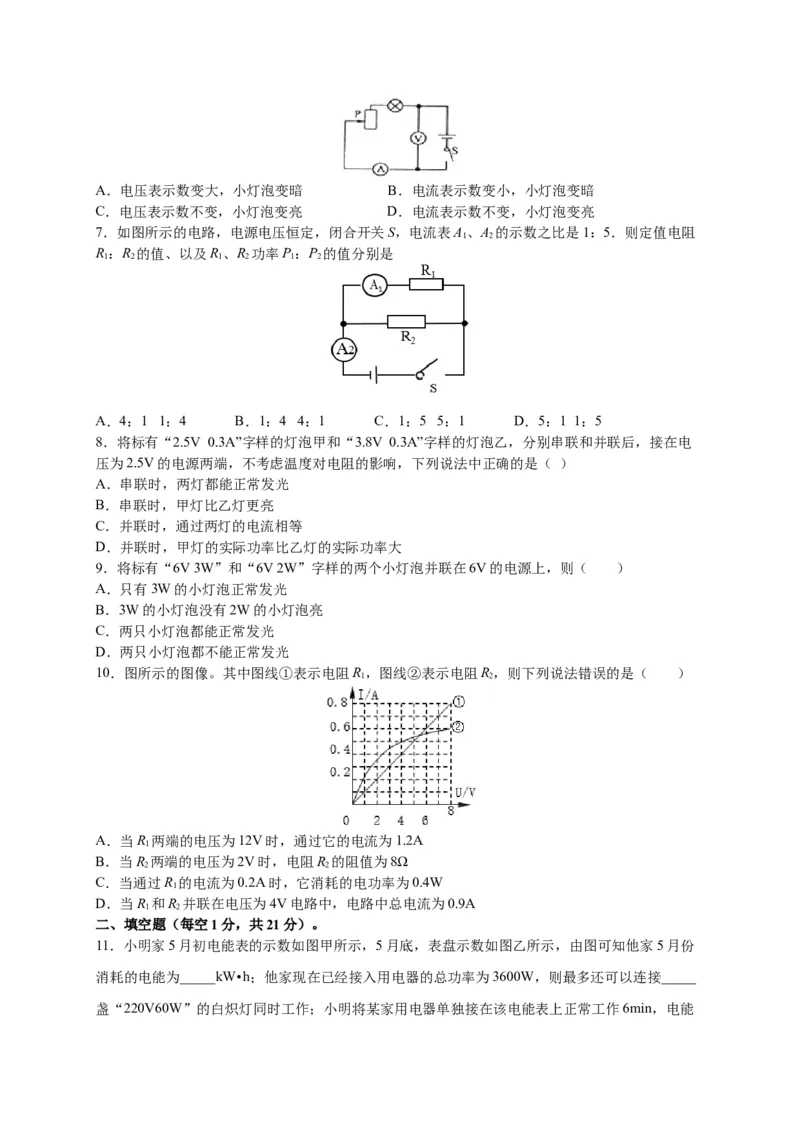

6．如图所示，电源电压不变，闭合开关S，当滑片P向上移动时，下列说法正确的是（ ）A．电压表示数变大，小灯泡变暗 B．电流表示数变小，小灯泡变暗
C．电压表示数不变，小灯泡变亮 D．电流表示数不变，小灯泡变亮

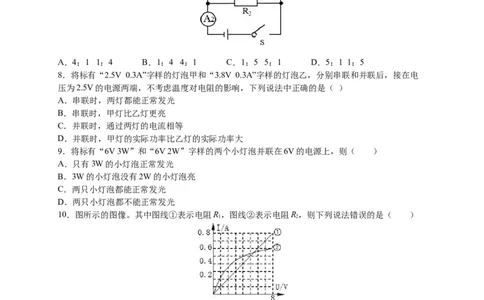

7．如图所示的电路，电源电压恒定，闭合开关S，电流表A、A 的示数之比是1：5．则定值电阻
1 2
R：R 的值、以及R、R 功率P：P 的值分别是
1 2 1 2 1 2
A．4：1 1：4 B．1：4 4：1 C．1：5 5：1 D．5：1 1：5
8．将标有“2.5V 0.3A”字样的灯泡甲和“3.8V 0.3A”字样的灯泡乙，分别串联和并联后，接在电
压为2.5V的电源两端，不考虑温度对电阻的影响，下列说法中正确的是（ ）
A．串联时，两灯都能正常发光
B．串联时，甲灯比乙灯更亮
C．并联时，通过两灯的电流相等
D．并联时，甲灯的实际功率比乙灯的实际功率大
9．将标有“6V 3W”和“6V 2W”字样的两个小灯泡并联在6V的电源上，则（ ）
A．只有3W的小灯泡正常发光
B．3W的小灯泡没有2W的小灯泡亮
C．两只小灯泡都能正常发光
D．两只小灯泡都不能正常发光
10．图所示的图像。其中图线①表示电阻R，图线②表示电阻R，则下列说法错误的是（ ）
1 2
A．当R 两端的电压为12V时，通过它的电流为1.2A
1
B．当R 两端的电压为2V时，电阻R 的阻值为8Ω
2 2
C．当通过R 的电流为0.2A时，它消耗的电功率为0.4W
1
D．当R 和R 并联在电压为4V电路中，电路中总电流为0.9A
1 2
二、填空题（每空1分，共21分）。

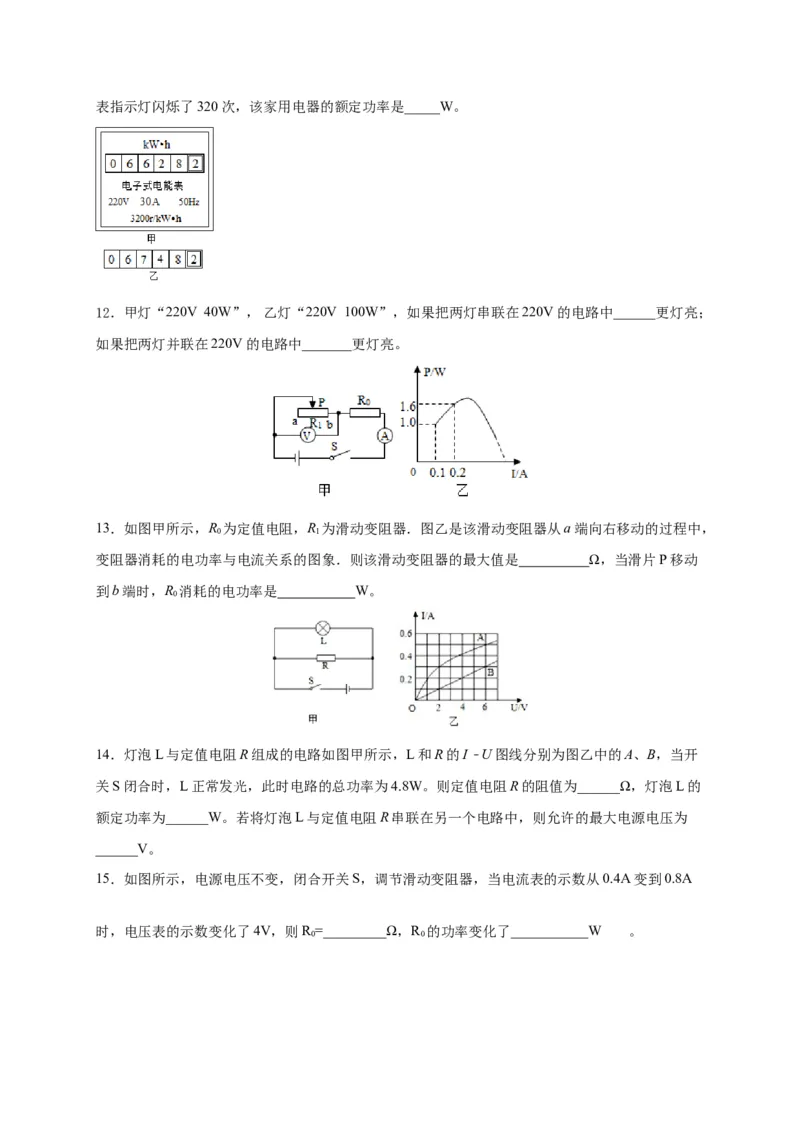

11．小明家5月初电能表的示数如图甲所示，5月底，表盘示数如图乙所示，由图可知他家5月份
消耗的电能为_____kW•h；他家现在已经接入用电器的总功率为3600W，则最多还可以连接_____
盏“220V60W”的白炽灯同时工作；小明将某家用电器单独接在该电能表上正常工作6min，电能表指示灯闪烁了320次，该家用电器的额定功率是_____W。
12．甲灯“220V 40W”， 乙灯“220V 100W”，如果把两灯串联在220V 的电路中______更灯亮；
如果把两灯并联在220V 的电路中_______更灯亮。

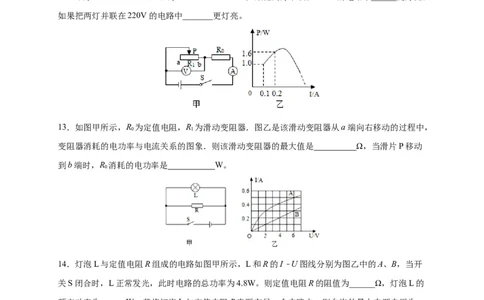

13．如图甲所示，R 为定值电阻，R 为滑动变阻器．图乙是该滑动变阻器从a端向右移动的过程中，
0 1
变阻器消耗的电功率与电流关系的图象．则该滑动变阻器的最大值是 Ω，当滑片P移动
到b端时，R 消耗的电功率是 W。
0
14．灯泡L与定值电阻R组成的电路如图甲所示，L和R的I﹣U图线分别为图乙中的A、B，当开
关S闭合时，L正常发光，此时电路的总功率为4.8W。则定值电阻R的阻值为______Ω，灯泡L的
额定功率为______W。若将灯泡L与定值电阻R串联在另一个电路中，则允许的最大电源电压为
______V。

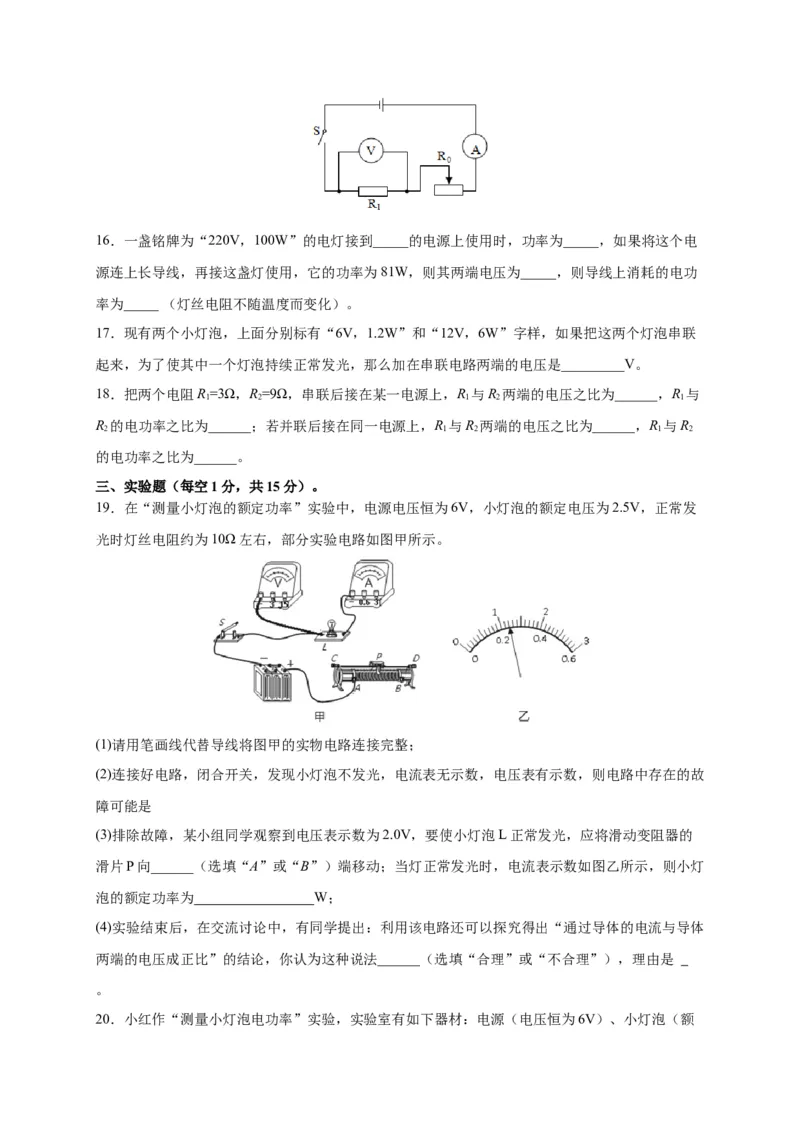

15．如图所示，电源电压不变，闭合开关S，调节滑动变阻器，当电流表的示数从0.4A变到0.8A
时，电压表的示数变化了4V，则R =_________Ω，R 的功率变化了___________W 。
0 016．一盏铭牌为“220V，100W”的电灯接到_____的电源上使用时，功率为_____，如果将这个电
源连上长导线，再接这盏灯使用，它的功率为81W，则其两端电压为_____，则导线上消耗的电功
率为_____ （灯丝电阻不随温度而变化）。

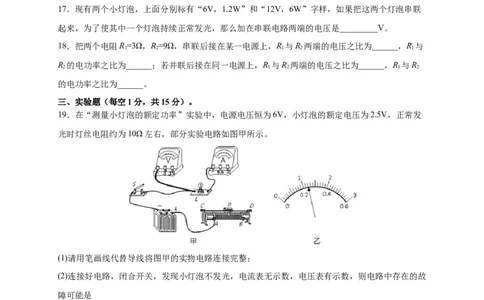

17．现有两个小灯泡，上面分别标有“6V，1.2W”和“12V，6W”字样，如果把这两个灯泡串联
起来，为了使其中一个灯泡持续正常发光，那么加在串联电路两端的电压是_________V。
18．把两个电阻R=3Ω，R=9Ω，串联后接在某一电源上，R 与R 两端的电压之比为______，R 与
1 2 1 2 1
R 的电功率之比为______；若并联后接在同一电源上，R 与R 两端的电压之比为______，R 与R
2 1 2 1 2
的电功率之比为______。
三、实验题（每空1分，共15分）。
19．在“测量小灯泡的额定功率”实验中，电源电压恒为6V，小灯泡的额定电压为2.5V，正常发
光时灯丝电阻约为10Ω左右，部分实验电路如图甲所示。
(1)请用笔画线代替导线将图甲的实物电路连接完整；
(2)连接好电路，闭合开关，发现小灯泡不发光，电流表无示数，电压表有示数，则电路中存在的故
障可能是
(3)排除故障，某小组同学观察到电压表示数为2.0V，要使小灯泡L正常发光，应将滑动变阻器的
滑片P向______（选填“A”或“B”）端移动；当灯正常发光时，电流表示数如图乙所示，则小灯
泡的额定功率为 W；
(4)实验结束后，在交流讨论中，有同学提出：利用该电路还可以探究得出“通过导体的电流与导体
两端的电压成正比”的结论，你认为这种说法______（选填“合理”或“不合理”），理由是
。

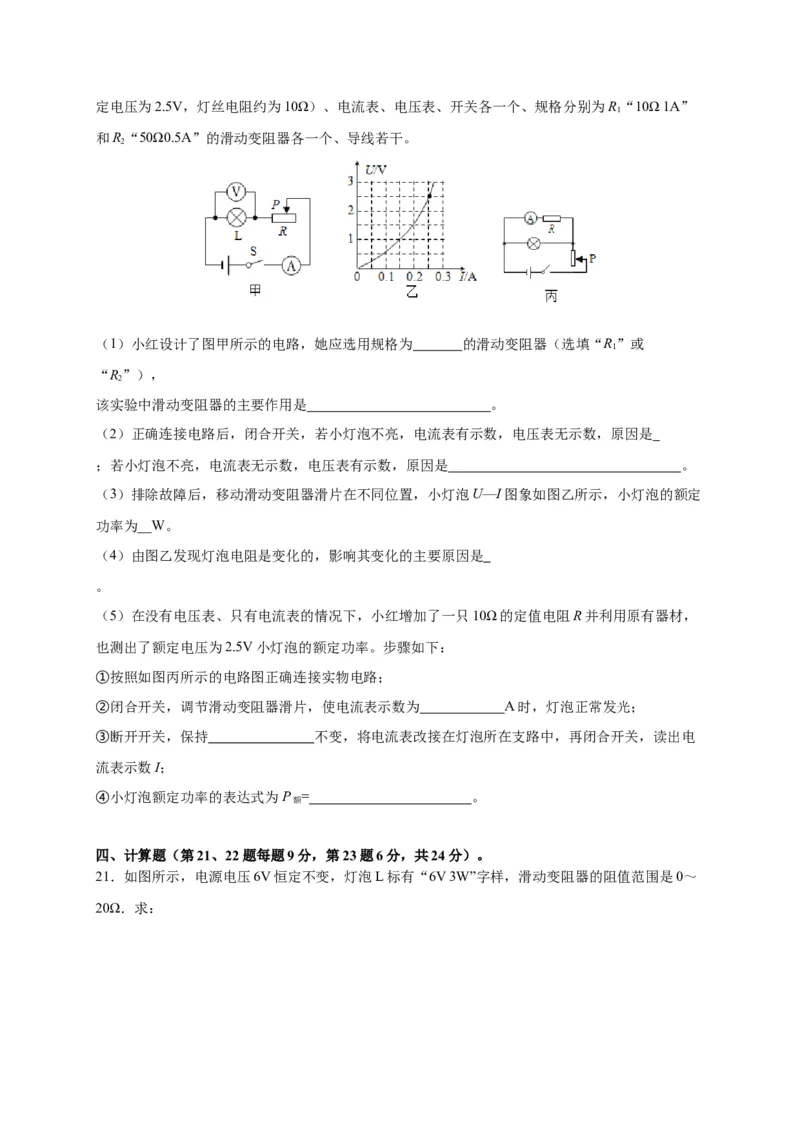

20．小红作“测量小灯泡电功率”实验，实验室有如下器材：电源（电压恒为6V）、小灯泡（额定电压为2.5V，灯丝电阻约为10Ω）、电流表、电压表、开关各一个、规格分别为R“10Ω 1A”
1
和R“50Ω0.5A”的滑动变阻器各一个、导线若干。
2
（1）小红设计了图甲所示的电路，她应选用规格为 的滑动变阻器（选填“R”或
1
“R”），
2
该实验中滑动变阻器的主要作用是 。
（2）正确连接电路后，闭合开关，若小灯泡不亮，电流表有示数，电压表无示数，原因是
；若小灯泡不亮，电流表无示数，电压表有示数，原因是 。
（3）排除故障后，移动滑动变阻器滑片在不同位置，小灯泡U—I图象如图乙所示，小灯泡的额定
功率为__W。
（4）由图乙发现灯泡电阻是变化的，影响其变化的主要原因是
。
（5）在没有电压表、只有电流表的情况下，小红增加了一只10Ω的定值电阻R并利用原有器材，
也测出了额定电压为2.5V小灯泡的额定功率。步骤如下：
①按照如图丙所示的电路图正确连接实物电路；
②闭合开关，调节滑动变阻器滑片，使电流表示数为 A时，灯泡正常发光；
③断开开关，保持 不变，将电流表改接在灯泡所在支路中，再闭合开关，读出电
流表示数I；
④小灯泡额定功率的表达式为P = 。
额
四、计算题（第21、22题每题9分，第23题6分，共24分）。

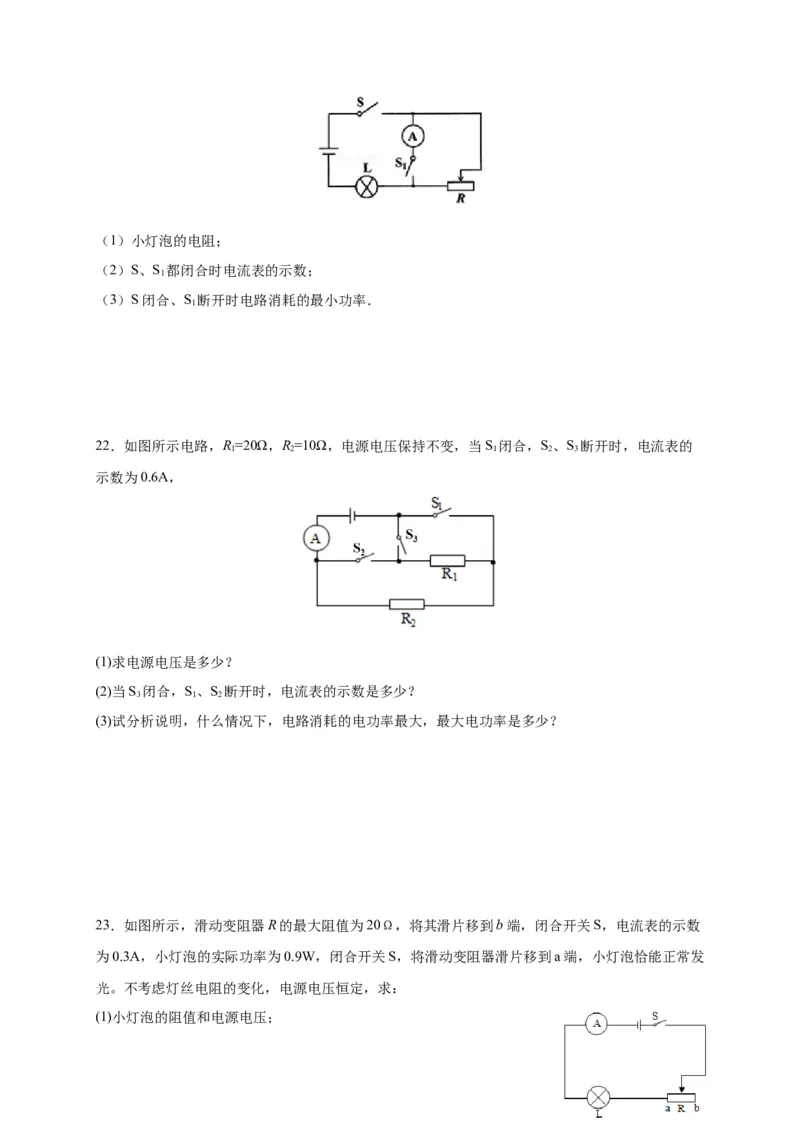

21．如图所示，电源电压6V恒定不变，灯泡L标有“6V 3W”字样，滑动变阻器的阻值范围是0～
20Ω．求：（1）小灯泡的电阻；
（2）S、S 都闭合时电流表的示数；
1
（3）S闭合、S 断开时电路消耗的最小功率．
1
22．如图所示电路，R=20Ω，R=10Ω，电源电压保持不变，当S 闭合，S、S 断开时，电流表的
1 2 1 2 3
示数为0.6A，
(1)求电源电压是多少？
(2)当S 闭合，S、S 断开时，电流表的示数是多少？
3 1 2
(3)试分析说明，什么情况下，电路消耗的电功率最大，最大电功率是多少？
23．如图所示，滑动变阻器R的最大阻值为20Ω，将其滑片移到b端，闭合开关S，电流表的示数
为0.3A，小灯泡的实际功率为0.9W，闭合开关S，将滑动变阻器滑片移到a端，小灯泡恰能正常发
光。不考虑灯丝电阻的变化，电源电压恒定，求：
(1)小灯泡的阻值和电源电压；(2)小灯泡的额定功率；
(3)滑动变阻器R的最大功率。
