第十九章 生活用电
19.2 家庭电路中电流过大的原因

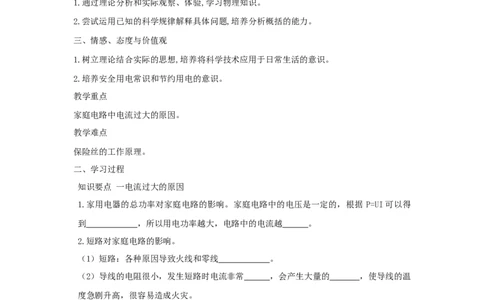

一、学习目标
一、知识与技能
1.知道家庭电路中电流过大的原因是家用电器的总功率过大和短路。
2.知道保险丝的作用。
二、过程与方法
1.通过理论分析和实际观察、体验,学习物理知识。
2.尝试运用已知的科学规律解释具体问题,培养分析概括的能力。
三、情感、态度与价值观
1.树立理论结合实际的思想,培养将科学技术应用于日常生活的意识。
2.培养安全用电常识和节约用电的意识。
教学重点
家庭电路中电流过大的原因。
教学难点
保险丝的工作原理。
二、学习过程
知识要点 一电流过大的原因
1.家用电器的总功率对家庭电路的影响。家庭电路中的电压是一定的，根据 P=UI可以得
到 ，所以用电功率越大，电路中的电流越 。
2.短路对家庭电路的影响。
（1）短路：各种原因导致火线和零线 。
（2）导线的电阻很小，发生短路时电流非常 ，会产生大量的 ，使导线的温
度急剧升高，很容易造成火灾。
P
【答案】 1、 大 2、直接连通 大 热
U
知识要点 二保险丝的作用
1、保险丝
材料：电阻 ，熔点 铅锑合金。
作用：当电流 时，保险丝由于温度 而熔断，切断电路，起到保护作用。

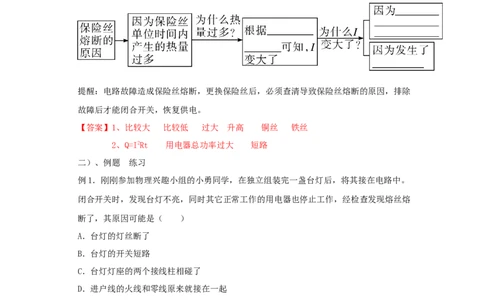

选择：禁止用 、 等导线代替保险丝2、保险丝熔断的原因
提醒：电路故障造成保险丝熔断，更换保险丝后，必须查清导致保险丝熔断的原因，排除
故障后才能闭合开关，恢复供电。
【答案】1、比较大 比较低 过大 升高 铜丝 铁丝
2、Q=I2Rt 用电器总功率过大 短路
二）、例题 练习
例1．刚刚参加物理兴趣小组的小勇同学，在独立组装完一盏台灯后，将其接在电路中。
闭合开关时，发现台灯不亮，同时其它正常工作的用电器也停止工作，经检查发现熔丝熔
断了，其原因可能是（ ）
A．台灯的灯丝断了
B．台灯的开关短路
C．台灯灯座的两个接线柱相碰了
D．进户线的火线和零线原来就接在一起
练1.1 关于生活中的一些电路连接，下列判断不正确的是（ ）
A．胜利路上的路灯，晚上同时亮，早晨同时灭，因此它们是串联的
B．小明家中的电视机与空调的工作互不影响，因此它们是并联的
C．由于台灯短路使熔丝熔断，其他所有用电器都不能工作，因此熔丝是接在干路上的
D．教室墙上的三眼插座和日光灯是并联的
练1.2 关于家庭电路，下列说法中正确的是（ ）
A．电路中同时工作的用电器越多，总电阻越大B．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧
毁用电器
C．当用电器发生漏电时，漏电保护器会自动切断电源，起保护作用
D．洗衣机、电冰箱等家用电器使用三孔插座是为了节约用电
练1.3 下列说法中不正确的是（ ）
A．摩擦起电实际上是电子在物体之间的转移
B．同一导体的电阻与加在它两端的电压和通过它的电流大小无关
C．家庭电路中的空气开关“跳闸”了，一定是发生了短路
D．使用测电笔辨别零线或火线时，手必须接触笔尾金属体
练1.4 下列现象，不会引起家庭电路空气开关“跳闸”的是（ ）
A．开关短路 B．插座中的火线零线相碰
C．使用的用电器总功率过大 D．正在工作的用电器短路

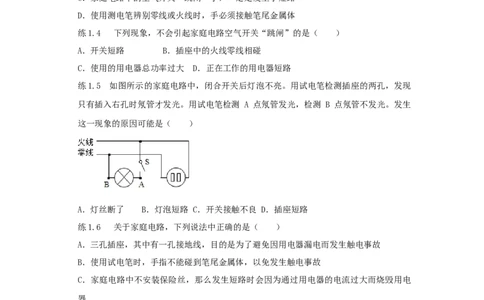

练1.5 如图所示的家庭电路中，闭合开关后灯泡不亮。用试电笔检测插座的两孔，发现
只有插入右孔时氖管才发光。用试电笔检测 A 点氖管发光，检测 B 点氖管不发光。发生
这一现象的原因可能是（ ）
A．灯丝断了 B．灯泡短路 C．开关接触不良 D．插座短路
练1.6 关于家庭电路，下列说法中正确的是（ ）
A．三孔插座，其中有一孔接地线，目的是为了避免因用电器漏电而发生触电事故
B．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
C．家庭电路中不安装保险丝，那么发生短路时会因为通过用电器的电流过大而烧毁用电
器
D．同时使用大功率用电器前，只需考虑电能表和空气开关的承受能力即可
练1.7 空气开关跳起后，手动使它复位，但又立即跳起，这不可能是（ ）
A．电路中出现了断路现象 B．电路中有短路现象
C．电路中总功率过大 D．空气开关的额定电流过小
练1.8 如图所示的是某家庭电路的一部分，下列说法不正确的是（ ）A．电冰箱连入三孔插座后工作时，电灯与电冰箱是并联的
B．使用试电笔辨别火线和零线时，要注意安全，手不能触碰试电笔任何金属部位
C．把台灯插头插入插座后，室内电灯全部熄灭了，可能是因为插头短路
D．为了用电安全，应在甲处安装开关，乙处安装电灯

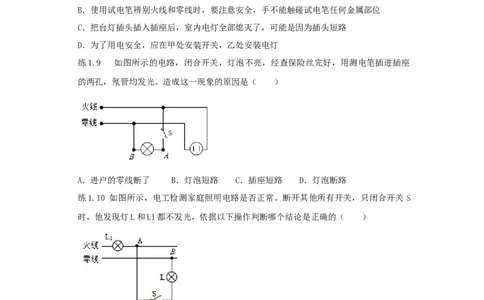

练1.9 如图所示的电路，闭合开关，灯泡不亮，经查保险丝完好，用测电笔插进插座
的两孔，氖管均发光。造成这一现象的原因是（ ）
A．进户的零线断了 B．灯泡短路 C．插座短路 D．灯泡断路
练1.10 如图所示，电工检测家庭照明电路是否正常。断开其他所有开关，只闭合开关 S
时，他发现灯L和L1都不发光，依据以下操作判断哪个结论是正确的（ ）
A．用试电笔测试A点，氖管发光，则可能是灯L1断路
B．用试电笔测试B点，氖管发光，则一定是零线断路
C．用试电笔测试B点，氖管不发光，则一定是灯L断路
D．用试电笔测试A点氖管发光，B点氖管不发光，一定是零线断路
例2．如图所示，家庭电路中，正常发光的两盏灯突然都熄灭。杨洋先检查空气开关是否
跳闸，发现没有跳闸，再用试电笔分别检测插座的两孔，发现氖管均发光，造成这一现象的原因是（ ）
A．插座发生了短路 B．进户的零线断了
C．进户的火线断了 D．两灯其中一盏灯断路了
练2.1 如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测:①闭合
S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，
试电笔只在c点不发光。若电路中只有一处故障，故障可能是（ ）
A．灯L2短路 B．c点左侧的零线断路
C．灯L2所在支路断路 D．c、d两点间断路
练2.2 在如图所示的家庭电路中，将插头插入插座，打开电视，电视不工作，闭合开关，
灯泡不亮；保持开关闭合，拔出插头，将试电笔分别插入插座两孔时氖管均发光，若电路
中只有一处故障，则故障一定是（ ）
A．零线上的保险丝烧断 B．火线上的保险丝烧断
C．灯丝烧断 D．插头处短路
练2.3 关于家庭电路和安全用电，下列说法正确的是（ ）甲 乙 丙 丁
A．图甲的连接方式符合安全用电的原则
B．图乙的方式使用测电笔，接触火线，氖管会发光
C．图丙中空气开关跳闸，一定是家庭电路出现短路造成的
D．图丁安装该电能表的家庭同时使用的用电器总功率不能超过1100W
练2.4 关于家庭电路和安全用电，下列说法正确的是（ ）
A．电能表是测量消耗电能的仪表
B．漏电保护器在电流增大时自动切断电路
C．家庭电路中电冰箱的压缩机与照明灯是串联的
D．家庭电路中空气开关跳闸了，一定是电路中出现了短路
故选A。
练2.5 关于家庭电路和安全用电，下列说法正确的是（ ）
A．使用试电笔时，手要接触笔尾金属体
B．搬动电器前不需要断开电源开关
C．空气开关跳闸，一定是电路发生了短路
D．控制电灯的开关，要连接在零线和电灯之间
练2.6 关于家庭电路与安全用电，下列说法正确的是（ ）
A．熔丝是由熔点较高的材料制成的
B．熔丝熔断一定是电路短路造成的
C．用电器的开关必安装用电器与火线之间
D．电路连接处接触不良不可能引起火灾
例3 下列关于电学知识说法正确的（ ）
A．洗衣机使用三孔插座主要是为了防止雷击
B．使用测电笔时人手必须接触笔尾的金属体
C．验电器的金属箔片张开是因为带异种电荷
D．家庭电路中空气开关跳闸一定是发生短路
练3.1 如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来，对
此原因描述正确的是（ ）A．甲图中用电器过多导致电流过大
B．甲图中用电器总功率过大导致电流过大
C．乙图中灯泡电阻太小，导致电流过大
D．甲、乙两图产生电流过大的原因相同
练3.2 临近中考，小明正在家挑灯夜读，当妈妈将一个手机充电器的插头插入插座时，
家里所有的用电器全部停止了工作，关于这种现象形成的原因，小明根据所学知识猜想最
有可能的是（ ）
A．插头插入这个插座时，导致火线和零线相接触形成了短路
B．这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C．这个插座的火线和零线原来就相接触形成了短路
D．充电器功率过大，使用后导致干路中总电流过大，保险开关跳闸
练3.3 如图所示是小军同学家庭电路的一部分。他闭合开关时保险灯泡正常发光，再
将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了。其原因可能是
（ ）
A．电风扇断路 B．灯泡的灯丝断路
C．电风扇的插头短路 D．电风扇的电功率很小
练3.4 家庭电路中有时会出现这样的现象原来各用电器都在正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器都停止了工作。其原因可能是（ ）
A．这个插座的火线和零线原来就相接触形成了短路
B．插头与这个插座接触不良形成了断路
C．插头插入这个插座时，导致火线和零线相接触形成了短路
D．同时工作的用电器过多，导致干路电流过大，空气断路器“跳闸”
练3.5 如图所示为小明所连的两盏白炽灯和两个插座的电路图。下列说法正确的是（
）
A．拆掉灯丙，两线头连在一起会造成短路
B．拆掉插座甲，两线头连在一起会造成短路
C．拆掉S1，两线头连在一起会造成短路
D．拆掉S2，两线头连在一起会造成短路
练3.6 小明刚把台灯的插头插入插座，家里所有的用电器都停止了工作，且保险丝也熔
断了，保险丝熔断的原因是（ ）
A．台灯的功率过大 B．台灯开关短路
C．台灯的插头处短路 D．台灯的灯丝处有断路
练3.7 如图所示，关于家庭电路和安全用电，下列说法正确的是（ ）
A．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地
B．断开灯泡的开关后用试电笔接触A点时，氖管发光
C．若空气开关跳闸，一定是电路的总功率过大造成的
D．灯和电冰箱串联在家庭电路中也可以都能正常工作
练3.8 某家庭电路如图所示，下列说法中不正确的是（ ）A．若保险丝熔断，则可能是短路引起的
B．三孔插座的连接方式符合安全用电的原则
C．若在a、b间接入一个灯泡L1，则它与灯泡L是并联关系
D．若仅b、c间断路，开关S闭合，灯泡L不会发光
练3.9 如下图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔测插座的两孔，发现
只有插入右孔时氖管才发光，用测电笔检测A点氖管发光，检测B点氖管不发光。发生这
一现象的原因可能是（ ）
A．灯泡短路 B．开关接触不良
C．插座短路 D．灯泡灯丝断
练3.10 如图所示是一款带有开关和指示灯的插线板。小明家插线板的指示灯已经损坏，
但闭合开关后插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插
线板，切割机工作时，家中的空气开关出现了“跳闸”现象，则下列说法中正确的是（
）
A．插线板上的插孔与指示灯是串联关系
B．“跳闸”的原因一定是电路发生了短路
C．有金属外壳的家用电器要使用三孔插座
D．使用多个大功率用电器时，可以同时插在同一插线板上
例4 如果家庭电路中发生短路，那么（ ）
A．保险丝烧断 B．灯泡烧坏 C．电灯发暗 D．用电器仍然正常工作练4.1 关于家庭电路，下列说法中正确的是（ ）
A．家庭电路中总电流过大，可能是由于电路中用电器过多，实际功率过大
B．家庭电路发生短路时，会因为通过用电器的电流过大而烧毁用电器
C．家庭电路中，用电器与控制它的开关都是并联的
D．保险丝一般选用电阻比较小，熔点比较低的合金制作而成
练4.2 初中物理中有很多物理知识可以用简洁生动的语言来描述。下面列出的某位同学
在课堂笔记中记录的几则老师课堂“语录”，你认为其中对应关系不合理的是（ ）
A．电源﹣﹣我对任何一个用电器都是平等的
B．灯泡串联﹣﹣一荣俱荣，一损俱损
C．保险丝﹣﹣牺牲我一个，保大家平安
D．闸刀开关﹣﹣在家庭电路中我就是“老大”
练4.3 下列不符合家庭电路与安全用电的说法是（ ）
A．不允许用铁丝或铜丝代替保险丝
B．用电器的金属外壳应该接地
C．在家庭电路中，同时工作的用电器越多，总电阻越大
D．使用测电笔时，手不能接触它的笔尖
练4.4 关于家庭电路和安全用电，下列说法中正确的是（ ）
A．家庭电路中空气开关跳闸，一定是发生了短路
B．熔丝被烧断后，可用铜丝代替熔丝接入电路
C．使用测电笔时，手必须接触笔尾金属电极
D．家庭电路中小功率电器的外壳可以不接地
练4.5 长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图
所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是
（ ）
A．保险丝的电阻比铜丝的大B．通过保险丝的电流比铜丝的大
C．电流通过保险丝产生的热量比铜丝的多
D．为了用电安全，禁止用铜丝代替保险丝
练4.6 关于家庭电路和安全用电，下列说法正确的是（ ）
A．可以用铜丝代替保险丝接入电路 B．空气开关跳闸一定是电路短路造成的
C．控制电灯的开关接在火线和电灯之间 D．使用测电笔时手不接触笔尾的金属体
练4.7 关于家庭电路和安全用电，下列说法正确的是（ ）
A．使用试电笔时，手指不能碰到笔尾金属体
B．家庭电路中，保险丝要接在电能表和总开关之间
C．家庭电路中，必须安装空气开关或保险丝等保险装置
D．家庭电路中，一个开关控制多盏照明灯，则照明灯一定是串联的
练4.8 关于家庭电路和安全用电，下列说法中正确的是（ ）
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．若空气开关“跳闸”，一定是使用了大功率用电器
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧
毁用电器
D．电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热，是因为导线的电阻比
电炉丝的电阻小很多
练4.9 下列说法正确的是（ ）
A．电灯开关短路可以引起空气开关跳闸
B．电灯的开关应该接在火线和电灯之间
C．保险丝应该接在闸刀开关之后的零线上
D．空气开关跳闸一定是家庭电路发生短路
练4.10 现代生活离不开电，安全用电至关重要。下列说法正确的是（ ）
A．使用试电笔时不能接触笔尾金属体
B．空气开关“跳闸”，一定是电路短路引起的
C．电能表是测量电功率的仪表
D．洗衣机、电冰箱等用电器使用三孔插座是为了让金属外壳接地
例5 如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的
作用，下列分析正确的是（ ）A．当电灯电流过大时，空气开关③将跳闸
B．当插座漏电时，空气开关①将跳闸
C．当空调电流过大时，漏电保护器会迅速切断电流
D．空气开关跳闸，问题解决后需更换新的空气开关
练5.1 关于家庭电路和安全用电，下列说法正确的是（ ）
A．使用有金属外壳的大功率家用电器，其外壳必须接地线
B．使用测电笔时，手不能接触笔尾的金属体
C．空气开关跳闸，一定是由于电路总功率过大
D．控制用电器的开关可以安装在零线上
练5.2 对予家庭电路和安全用电，下列说法不正确的是（ ）
A．使用测电笔时，人体要接触笔尾金属体，但不能接触笔尖金属体
B．控制用电器的开关应该接在火线和用电器之间
C．用电器的三脚插头可改为两脚插头接在两孔插座上使用
D．家庭电路中空气开关“跳闸”，可能是电路短路引起的
练5.3 关于家庭电路安全用电的说法正确的是（ ）
A．电冰箱的金属外壳应该与大地相连
B．家庭电路中，空气开关跳闸一定是因为电路发生了短路
C．使用试电笔时，手指不能接触笔尾金属体
D．更换灯泡前不用断开电源开关
练5.4 关于生活用电，下列说法正确的是（ ）
A．人只要不接触带电体，就不会触电
B．电线使用年限过长，绝缘皮破损，可能造成短路
C．用试电笔的笔尖接触被测的导线，手指不能碰到金属笔卡或笔尖
D．家庭电路安装空气开关和漏电保护器，都是防止漏电而采取的安全措施
练5.5 关于家庭电路和安全用电，下列说法正确的是（ ）A．使用测电笔辨别火线或零线时，手不能接触笔尾金属体
B．家庭电路中，插座和各用电器之间是并联的
C．家庭电路中，用电器的开关可以安装在零线上
D．家里的空气开关跳闸了，一定是电路中发生短路
练5.6 关于家庭电路和安全用电，下列说法正确的是（ ）
A．保险丝可以用钢丝来代替
B．若空气开关“跳闸”，一定是电路中出现了短路
C．电灯的开关可接在零线上
D．用测电笔辨别火线和零线，手应接触笔尾的金属体
练5.7 关于家庭电路，下列说法正确的是 （ ）
A．空气开关跳闸时，一定是发生了短路
B．家庭电路中火线和零线间的电压为36V，频率为50Hz
C．家庭电路中，控制各个灯具的开关都应安装在火线上
D．教室里的两个日光灯同时亮，同时熄灭，它们是串联的
练5.8 关于家庭电路和安全用电，下列说法中错误的是（ ）
A．家庭电路中空气开关跳闸了，说明可能发生了短路现象
B．有金属外壳的家用电器，为了防止触电，金属外壳需要接地线
C．若有人站在干木凳上不慎同时触碰到零线和火线，漏电保护器不会自动切断电路
D．试电笔在使用时，不能让手接触到试电笔的金属部分，否则会发生触电事故
练5.9 关于家庭电路及安全用电，下列说法正确的是（ ）
A．洗衣机使用三孔插座主要是为了防雷击
B．新建楼房中的供电线路不再使用保险丝，而用起保险作用的空气开关代替
C．家庭电路中总电流过大就是短路造成的
D．正确使用验电笔辨别火线时，验电笔氖管发光，没有电流通过人体
例6 关于家庭电路和安全用电，下列说法正确的是（ ）
A．使用试电笔时，手不能接触笔尾金属体
B．为了保证用电安全，电能表应放在空气开关之后
C．只要有人触电，漏电保护器就会自动切断电路
D．保险丝需要选用熔点较低的金属材料
练6.1 下列关于家庭电路及安全用电的说法，正确的是（ ）
A．用验电笔检查电路时，手指要按住尾部金属笔卡
B．家庭电路中，控制电灯的开关应该接在零线上C．电路中出现“跳闸”现象，一定是短路引起的
D．为防止烧坏保险丝，将保险丝用铁丝替换
练6.2 下列说法中错误的是（ ）
A．引起家庭电路中电流过大的原因，一定是连入电路中的用电器实际功率过大
B．在家庭电路中，同时工作的用电器越多，总电阻越小
C．金属导体中的电流方向与其中自由电子定向移动方向相反
D．家庭电路中的空气开关突然断开，应先找出引起电流过大的原因，解决后再闭合空气
开关
练6.3 关于家庭电路下列说法正确的是（ ）
A．家庭电路中将开关接到零线上，断开开关与它串联的灯泡仍能发光
B．家庭电路发生短路时空气开关切断电路
C．家庭电路按照进户线→总开关→熔断器→电能表→用电器的顺序安装
D．家用电器的金属外壳与保护接地线相连时容易发生触电事故
