19.2 家庭电路中电流过大的原因
一、家用电器的总功率对家庭电路的影响
1．在家庭电路中，各用电器之间是_______（选填“串联”或“并联”）连接的；如果同时使用
多个大功率用电器，很容易造成导线中_______过大而引起火灾，所以我们要树立安全用电的意识。

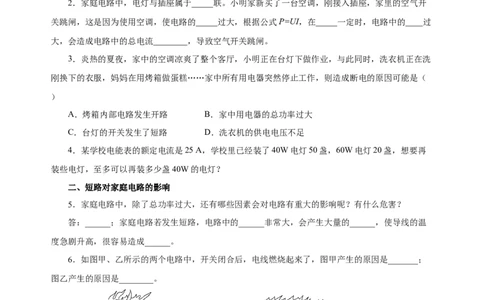

2．家庭电路中，电灯与插座属于_____联。小明家新买了一台空调，刚接入插座，家里的空气开
关跳闸，这是因为使用空调，使电路的_____过大，根据公式P=UI，在_____一定时，电路中的____过
大，会造成电路中的总电流________，导致空气开关跳闸。
3．炎热的夏夜，家中的空调凉爽了整个客厅，小明正在台灯下做作业，与此同时，洗衣机正在洗
刚换下的衣服，妈妈在用烤箱做蛋糕……家中所有用电器突然停止工作，则造成断电的原因可能是（
）
A．烤箱内部电路发生开路 B．家中用电器的总功率过大
C．台灯的开关发生了短路 D．洗衣机的供电电压不足
4．某学校电能表的额定电流是25 A，学校里已经装了40W电灯50盏，60W电灯20盏，想要再
装些电灯，至多可以再装多少盏40W的电灯？
二、短路对家庭电路的影响
5．家庭电路中，除了总功率过大，还有哪些因素会对电路有重大的影响呢？有什么危害？
答：______；家庭电路若发生短路，电路中的______非常大，会产生大量的______，使导线的温
度急剧升高，很容易造成______。
6．如图甲、乙所示的两个电路中，开关闭合后，电线燃烧起来了，图甲产生的原因是_______；
图乙产生的原因是________。
7．某电能表标有“220V 10（20A）”的字样。家中正在使用着一台1000W的空调、两盏22W的
节能灯。此时需要再用一个18W的台灯，可每当台灯的插头插进插座时，台灯不亮，空气开关就“跳
闸”，发生这种现象的原因可能是（ ）A．节能灯断路 B．用电器总功率过大
C．插头或台灯短路 D．空调的额定功率突然增大
三、保险丝的作用
8．保险丝：电路符号：
①材料：保险丝是由电阻率大、______低的铅锑合金制成的；原因：保险丝电阻较大，根据
Q=I2Rt知，在电流与通电时间一定时，产生的热量更多，更容易熔断。
②保险丝规格：保险丝越粗，额定电流越______；
③选择：保险丝的额定电流等于或稍大于家庭电路的______工作电流；
④连接：保险丝应______在家庭电路的干路上，且一般只接在______上；
⑤注意事项：不能用______的保险丝或______、铜丝、铝丝等代替标准的保险丝。因为铜丝的电
阻小，产生的热量少，铜的熔点高，不易熔断；
电能表、闸刀开关和保险丝在家庭电路干路上的连接顺序是：______。

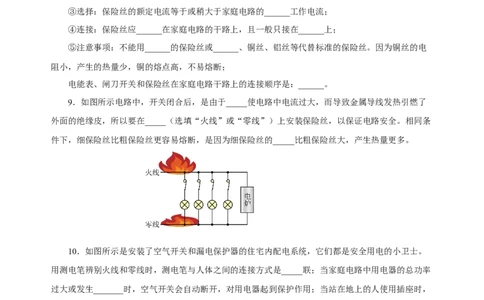

9．如图所示电路中，开关闭合后，是由于_____使电路中电流过大，而导致金属导线发热引燃了
外面的绝缘皮，所以要在_____（选填“火线”或“零线”）上安装保险丝，以保证电路安全。相同条
件下，细保险丝比粗保险丝更容易熔断，是因为细保险丝的_____比粗保险丝大，产生热量更多。
10．如图所示是安装了空气开关和漏电保护器的住宅内配电系统，它们都是安全用电的小卫士。
用测电笔辨别火线和零线时，测电笔与人体之间的连接方式是_____联；当家庭电路中用电器的总功率
过大或发生_______时，空气开关会自动断开，对用电器起到保护作用；当站在地上的人使用插座时，
不小心接触了火线，________会迅速切断电路，对人体起到保护作用。11．某宿舍楼共有“220V 30W”的日光灯20盏，“220V 60W”的彩电5台，“220V 40W”的
电风扇5台，求：
（1）用电器的总功率；
（2）干路中的最大正常电流；
（3）熔断器里应安装什么规格的熔丝？

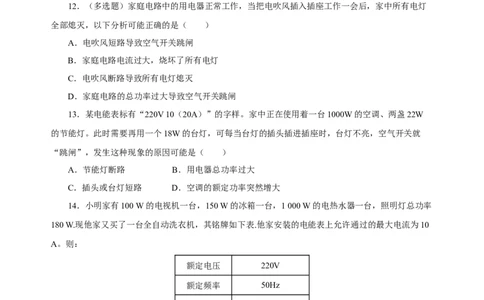

12．（多选题）家庭电路中的用电器正常工作，当把电吹风插入插座工作一会后，家中所有电灯
全部熄灭，以下分析可能正确的是（ ）
A．电吹风短路导致空气开关跳闸
B．家庭电路电流过大，烧坏了所有电灯
C．电吹风断路导致所有电灯熄灭
D．家庭电路的总功率过大导致空气开关跳闸
13．某电能表标有“220V 10（20A）”的字样。家中正在使用着一台1000W的空调、两盏22W
的节能灯。此时需要再用一个18W的台灯，可每当台灯的插头插进插座时，台灯不亮，空气开关就
“跳闸”，发生这种现象的原因可能是（ ）
A．节能灯断路 B．用电器总功率过大
C．插头或台灯短路 D．空调的额定功率突然增大
14．小明家有100 W的电视机一台，150 W的冰箱一台，1 000 W的电热水器一台，照明灯总功率
180 W.现他家又买了一台全自动洗衣机，其铭牌如下表.他家安装的电能表上允许通过的最大电流为10
A。则：
额定电压 220V
额定频率 50Hz
机身尺寸 600 ×560×850
洗涤功率 330W
（1）现在，他家的这些用电器能不能同时使用？
（2）他家新买的洗衣机在额定电压下洗衣时，通过洗衣机的电流是多少？
（3）他家若再购一台1.5 kW的空调，为安全用电，需考虑哪些因素？
15．将一台“220V 1500W”的电热水器接到220V的照明电路中，计算：
（1）该热水器的电阻多大？热水器在1min内产生的热量是多少焦？（2）如果将接这个电热水器的插座安装保险丝（参照下表的熔丝规格）应该选取多大直径的？
直径（mm） 0.71 0.81 0.98 1.02 1.25 1.51
额定电流（A） 3 3.75 5 6 7.5 10
熔断电流（A） 6 7.5 10 12 15 20

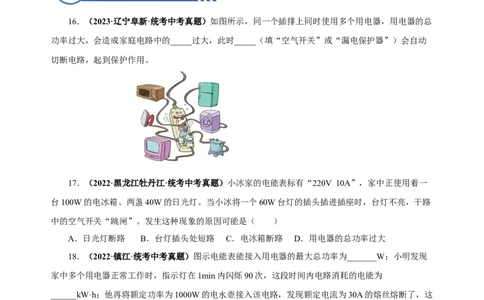

16．（2023·辽宁阜新·统考中考真题）如图所示，同一个插排上同时使用多个用电器，用电器的总
功率过大，会造成家庭电路中的_____过大，此时_____（填“空气开关”或“漏电保护器”）会自动
切断电路，起到保护作用。
17．（2022·黑龙江牡丹江·统考中考真题）小冰家的电能表标有“220V 10A”，家中正使用着一
台100W的电冰箱、两盏40W的日光灯。当小冰将一个60W台灯的插头插进插座时，台灯不亮，干路
中的空气开关“跳闸”。发生这种现象的原因可能是（ ）
A．日光灯断路 B．台灯插头处短路 C．电冰箱断路 D．用电器的总功率过大
18．（2022·镇江·统考中考真题）图示电能表能接入用电器的最大总功率为_______W；小明发现
家中多个用电器正常工作时，指示灯在1min内闪烁90次，这段时间内电路消耗的电能为
______kW·h；他再将额定功率为1000W的电水壶接入该电路，发现额定电流为30A的熔丝熔断了，这
是因为电路发生了_________故障。
19．（2023·内蒙古包头·统考中考真题）微波炉是生活中常用的用电器，电功率大、热效率高、清洁卫生、使用方便。商场中，一位顾客和售货员在微波炉的使用上出现了不同意见。售货员说，微波
炉很省电，用它加热食品花不了多少电费；顾客说，微波炉很费电，他家的微波炉常常“烧保险”。
请你从物理学角度分析并加以说明。
（1）顾客所说“烧保险”的原因。
（2）售货员所说“花不了多少电费”的理由。
（3）如何更安全地使用微波炉，请谈谈你的看法。
20．（2023·山西·统考中考真题）如图是某地消防部门公布的2022年各场所火灾数据统计图，其
中住宅火灾占比达43%，不正确的家庭用电是形成住宅火灾的主要原因。在“安全用电”主题班会上，
小梦和小兰针对家庭电路火灾原因发表了不同见解。请你任选一个同学的观点，用所学物理知识解释
家庭电路引发电线火灾的原因：
（一）选择小梦的观点。
（二）选择小兰的观点。
