第 1 节 电压
一、电压

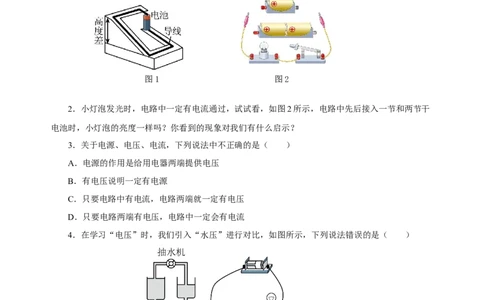

1．通过学习我们知道，导线中自由电子定向移动需要“动力”的推动，图1中用高度差形象地表
示了由电池提供的这种推动作用，则高度差表示的是 _____（填“电流”或“电压”）。
图1 图2
2．小灯泡发光时，电路中一定有电流通过，试试看，如图2所示，电路中先后接入一节和两节干
电池时，小灯泡的亮度一样吗？你看到的现象对我们有什么启示？
3．关于电源、电压、电流，下列说法中不正确的是（ ）
A．电源的作用是给用电器两端提供电压
B．有电压说明一定有电源
C．只要电路中有电流，电路两端就一定有电压
D．只要电路两端有电压，电路中一定会有电流
4．在学习“电压”时，我们引入“水压”进行对比，如图所示，下列说法错误的是（ ）
A．我们把电源比作抽水机，电流比作水流
B．只要有水压就有水流，只要有电压就会有电流
C．水压是形成水流的原因，电压是形成电流的原因
D．这一研究方法被称为“类比法”
5．电压：通常用字母______表示．（1）电压的作用：要在一段电路中产生______，它的两端必须有电压．
（2）电源的作用：给用电器两端提供______．
（3）电压的单位：______，简称______（V）．还有千伏（kV）、毫伏（mV）；
单位换算关系：1kV= ______V，1V =______mV．
（4）常见的电压值：一节干电池电压为______V，我国家庭电路的电压为______V．
二、电压的测量
6．刘露同学在做电学实验时，电压表如图甲所示，示数为___________V，造成图乙所示现象的原
因是___________。

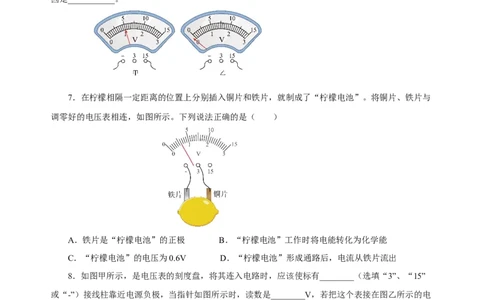

7．在柠檬相隔一定距离的位置上分别插入铜片和铁片，就制成了“柠檬电池”。将铜片、铁片与
调零好的电压表相连，如图所示。下列说法正确的是（ ）
A．铁片是“柠檬电池”的正极 B．“柠檬电池”工作时将电能转化为化学能
C．“柠檬电池”的电压为0.6V D．“柠檬电池”形成通路后，电流从铁片流出
8．如图甲所示，是电压表的刻度盘，将其连入电路时，应该使标有________（选填“3”、“15”
或“-”）接线柱靠近电源负极，当指针如图所示时，读数是________V，若把这个表接在图乙所示的电
路中使用，应接在________（选填“a”或“b”）处。
9．如图所示，电压表已通过A、B两根导线与被测电阻R 并联，如果要把这三个串联着的电阻与
2电源连接，则R 电阻的左端应该接电池的 _________极；正确测出R 两端的电压后，直接将A导线改
1 2
接到R 电阻的右端，则 ________（选填“能”或“不能”）测出R 两端的电压，这样做电压表会出
3 3
现 ________的现象。（选填“指针反向偏转”、“指针顺时针偏转”“指针静止不动”）

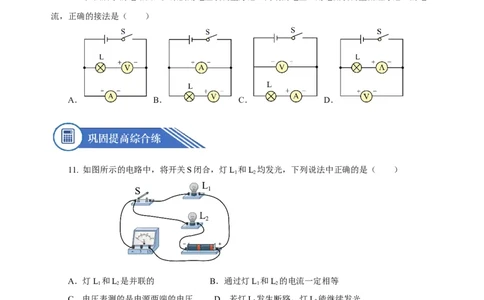

10．如图所示的电路图，如果要用电压表测量灯泡L两端的电压，用电流表测量流经灯泡L的电
流，正确的接法是（ ）
A． B． C． D．
11. 如图所示的电路中，将开关S闭合，灯L 和L 均发光，下列说法中正确的是（ ）
1 2
A．灯L 和L 是并联的 B．通过灯L 和L 的电流一定相等
1 2 1 2
C．电压表测的是电源两端的电压 D．若灯L 发生断路，灯L 能继续发光
1 2
12．根据实物图画出电路图。13．请按照图甲的电路图，在图乙中连接实物电路，要求选择正确的量程，导线不得交叉。

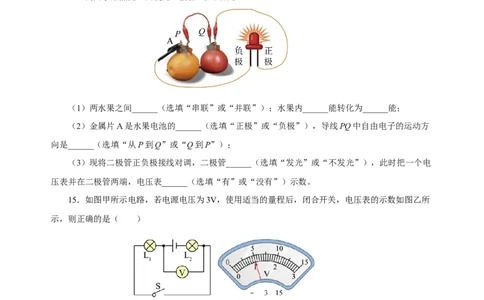

14．两只水果点亮一只发光二极管（如图所示）。
（1）两水果之间______（选填“串联”或“并联”）；水果内______能转化为______能；
（2）金属片A是水果电池的______（选填“正极”或“负极”），导线PQ中自由电子的运动方
向是______（选填“从P到Q”或“Q到P”）；
（3）现将二极管正负极接线对调，二极管______（选填“发光”或“不发光”），此时把一个电
压表并在二极管两端，电压表______（选填“有”或“没有”）示数。
15．如图甲所示电路，若电源电压为3V，使用适当的量程后，闭合开关，电压表的示数如图乙所
示，则正确的是（ ）
A．小灯泡L、L 是串联，电压表测的是L 两端的电压
1 2 1
B．小灯泡L、L 是并联，电压表测的是L 两端的电压
1 2 2
C．L 两端的电压是5V，若开关断开，电压表示数为3V
1
D．L 两端的电压是1V，若开关断开，电压表示数为0V
116．（2022湖南湘西·中考真题）将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用
导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（ ）
A．锌片是电池的正极 B．这个电池的电压为6V
C．这个电池的电压为3V D．这个电池的电压为0.6V
17．（2022·广西河池·统考中考真题）在图甲所示的电路中，闭合开关后电流表的示数如图乙所示。
下列描述正确的是（ ）
A．灯泡L 与L 并联 B．电压表测L 两端的电压
1 2 2
C．通过L、L 的电流相等 D．通过L 的电流为0.22A
1 2 1
18．（2022·广西百色·统考中考真题）如图所示电路，闭合开关S、S，小灯泡L 和L 正常发光，
1 2 1 2
电流表和电压表均有示数。下列关于电路的分析不正确的是（ ）
A．灯L 与灯L 并联 B．电压表测量灯L 两端的电压
1 2 1
C．只断开开关S，灯L 正常发光 D．电流表测量电路总电流
1 2
19．（2022·四川广安·统考中考真题）在如图所示电路的“o”内填上适当的电表符号。要求：当
开关S闭合时，电路连接正确。20．（2022·山东东营·统考中考真题）如图所示，闭合开关，灯L、L 均不亮，小华用电压表去判
1 2
断电路故障，当他将电压表接在L 两端时，电压表无示数；当他将电压表接在L 两端时，电压表有示
1 2
数，由此可以判断（ ）
A．灯L 断路 B．灯L 断路 C．灯L 短路 D．灯L 短路
1 2 1 2
