第 4 节 变阻器
一、变阻器

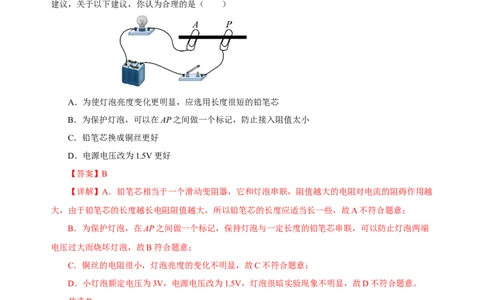

1．在“设计制作一个调光灯”的实践活动中，小明设计了如图所示的电路，电源使用三节铅蓄电
池串联，小灯泡额定电压为3V，AP两个回形针可在铅笔芯上滑动。通过交流，小华同学提出了改进
建议，关于以下建议，你认为合理的是（ ）
A．为使灯泡亮度变化更明显，应选用长度很短的铅笔芯
B．为保护灯泡，可以在AP之间做一个标记，防止接入阻值太小
C．铅笔芯换成铜丝更好
D．电源电压改为1.5V更好
【答案】B
【详解】A．铅笔芯相当于一个滑动变阻器，它和灯泡串联，阻值越大的电阻对电流的阻碍作用越
大，由于铅笔芯的长度越长电阻阻值越大，所以铅笔芯的长度应适当长一些，故A不符合题意；
B．为保护灯泡，在AP之间做一个标记，保持灯泡与一定长度的铅笔芯串联，可以防止灯泡两端
电压过大而烧坏灯泡，故B符合题意；
C．铜丝的电阻很小，灯泡亮度的变化不明显，故C不符合题意；
D．小灯泡额定电压为3V，电源电压改为1.5V，灯泡很暗实验现象不明显，故D不符合题意。
故选B。
2．下列关于滑动变阻器（如图）的构造说法正确的是（ ）
A．线圈是用铜丝或铝丝制成 B．滑片与金属棒之间是绝缘的C．滑片与线圈之间是绝缘的 D．瓷筒与线圈是绝缘的
【答案】D
【详解】A．线圈是用电阻率较大的合金线制成的，故A错误；
B．滑片与金属棒之间是导电的，否则无法改变电阻，故B错误；
C．滑片与线圈之间是导电的，否则无法改变电阻，故C错误；
D．瓷筒与线圈之间是绝缘的，因为陶瓷是绝缘体，故D正确；
故选D。

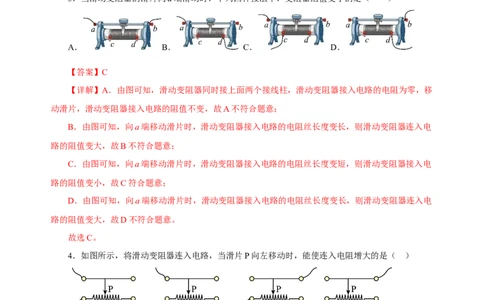

3．当滑动变阻器的滑片向a端滑动时，下列四种接法中，变阻器阻值变小的是（ ）
A． B． C． D．
【答案】C
【详解】A．由图可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的电阻为零，移
动滑片，滑动变阻器接入电路的阻值不变，故A不符合题意；
B．由图可知，向a端移动滑片时，滑动变阻器接入电路的电阻丝长度变长，则滑动变阻器连入电
路的阻值变大，故B不符合题意；
C．由图可知，向a端移动滑片时，滑动变阻器接入电路的电阻丝长度变短，则滑动变阻器接入电
路的阻值变小，故C符合题意；
D．由图可知，向a端移动滑片时，滑动变阻器接入电路的电阻丝长度变长，则滑动变阻器连入电
路的阻值变大，故D不符合题意。
故选C。
4．如图所示，将滑动变阻器连入电路，当滑片P向左移动时，能使连入电阻增大的是（ ）
A．甲和乙 B．乙和丁 C．乙和丙 D．甲和丁
【答案】B
【详解】甲丙．接入电路的是左半部分，当滑片向左移动时，接入电路的电阻丝变短，电阻变小，
故甲丙不符合题意；
乙丁．接入电路的是右半部分，当滑片向左移动时，接入电路的电阻丝变长，电阻变大，故乙丁
符合题意。故选B。
5．滑动变阻器的原理是通过改变连入电路中电阻丝的________来改变电阻，从而改变电路中的
_________。如图所示是滑动变阻器的结构示意图，要使滑片P向右滑动时电阻变大，应接入的接线柱
是C和_________。滑动变阻器的铭牌上标有“50Ω 2A”的字样，其中“50Ω”指的是 __________。
【答案】长度；电流；A；滑动变阻器的最大电阻是50Ω。
【详解】电阻的阻值和电阻丝的长度有关，故滑动变阻器的原理是通过改变连入电路中导线的长
度来改变电阻，从而改变电路中的电流。
由图可知，要使滑片P向右滑动时电阻变大，说明接入电路的电阻丝长度增大，则此时接入的有
效部分是AP，所以应接入的接线柱为AC两个或AD两个接线柱；滑动变阻器的铭牌上标有“50Ω，
2A”的字样，其中“50Ω”表示滑动变阻器的最大电阻是50Ω。

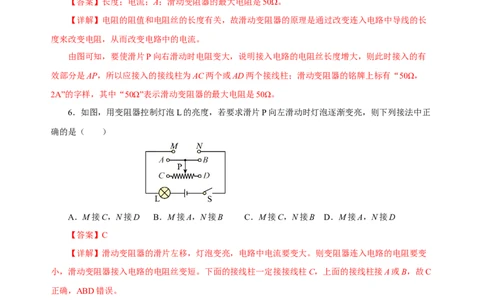

6．如图，用变阻器控制灯泡L的亮度，若要求滑片P向左滑动时灯泡逐渐变亮，则下列接法中正
确的是（ ）
A．M接C，N接D B．M接A，N接B C．M接C，N接B D．M接A，N接D
【答案】C
【详解】滑动变阻器的滑片左移，灯泡变亮，电路中电流要变大。则变阻器连入电路的电阻要变
小，滑动变阻器接入电路的电阻丝变短。下面的接线柱一定接接线柱C，上面的接线柱接A或B，故C
正确，ABD错误。
故选C。
二、变阻器的应用
7．如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置，a、b、c是它的三个接线柱，
旋钮带动滑片转动。电位器应与灯泡_____（填“串联”或“并联”）。若逆时针旋转旋钮时灯泡发光
变亮，则需将_____（选填“a和b”“a和c”或“b和c”）接线柱接入电路。【答案】串联，a和b。
【详解】电位器相当于一个滑动变阻器，电位器应与灯泡串联，才能起到调节作用。若逆时针旋
转旋钮时灯泡发光变亮，说明电路中电流变大，结合电位器的连接方法可知需将a和b接线柱接入电路。

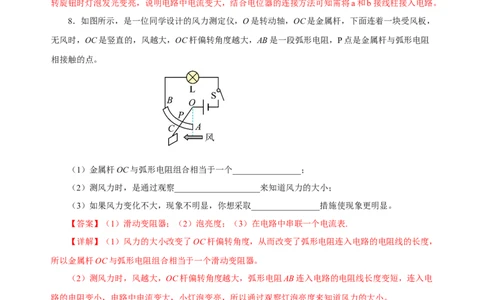

8．如图所示，是一位同学设计的风力测定仪，O是转动轴，OC是金属杆，下面连着一块受风板，
无风时，OC是竖直的，风越大，OC杆偏转角度越大，AB是一段弧形电阻，P点是金属杆与弧形电阻
相接触的点。
（1）金属杆OC与弧形电阻组合相当于一个________________；
（2）测风力时，是通过观察____________________来知道风力的大小；
（3）如果风力变化不大，现象不明显，你想采取________________措施使现象更明显。
【答案】（1）滑动变阻器；（2）泡亮度；（3）在电路中串联一个电流表.
【详解】（1）风力的大小改变了OC杆偏转角度，从而改变了弧形电阻连入电路的电阻线的长度，
所以金属杆OC与弧形电阻组合相当于一个滑动变阻器。
（2）测风力时，风越大，OC杆偏转角度越大，弧形电阻AB连入电路的电阻线长度变短，连入电
路的电阻变小，电路中电流变大，小灯泡变亮，所以通过观察灯泡亮度来知道风力的大小。
（3）如果风力变化不大，现象不明显，可以在电路中串联一个电流表，准确反映风力的大小，使
现象更明显。
9．如图所示是一个自动体重测试仪的工作原理图，体重显示表是由______（选填“电流表”或
“电压表”）改装而成的，它的示数越大，说明所测人的质量越____。【答案】电流表；大。
【详解】如图所示，体重显示表是串联在电路中的，电压表要与被测用电器并联，故体重显示表
是由电流表改装而成的。
体重测试仪（电流表）的示数越大，电路的总电阻越小，由串联电路中总电阻等于各分电阻之和
可知，滑动变阻器R 接入电路中的电阻越小，则体重测试台受到的压力越大，即所测人的重力越大，
2
其质量也越大。
10．铅笔芯的主要成分是石墨，软硬程度不同的铅笔其用途是不同的，例如作画用6B软铅笔，写
字用软硬适中的HB铅笔，制图用6H硬铅笔。其铅笔芯都是导体，小明猜想铅笔芯的电阻大小可能与
其软硬程度有关，于是他选取了干电池、软硬程度不同的铅笔芯、小灯泡、开关、导线，设计实验对
以上问题进行探究。如果你参与小明的探究活动，你认为：
（1）在图1标出的制成铅笔的几种材料中，通常情况下属于绝缘体的是 ______、______；
（2）小明在选取软硬程度不同的铅笔芯的同时，应考虑他们的______和______是相同的；
（3）在考虑以上因素是基础上，若图2乙中铅笔芯的硬度比图2甲中大，闭合开关后，小明观察
灯泡的亮度，可确定乙图中铅笔芯的电阻 _____（选填“大”或“小”），说明铅笔芯的电阻与软硬
程度 ______（选填“有关”或“无关”）
（4）小明想借助电阻箱用“替代法”较准确的测量出铅笔芯的电阻，除了上述器材和电阻箱外，
他还需要的器材是 _____，他的做法是：用电阻箱替代图中的铅笔芯，调节电阻箱的电阻值，使
______的大小与原来接铅笔芯时的大小相同，则电阻箱接入电路的阻值就是铅笔芯的电阻值。
【答案】（1）木材，橡皮。（2）长度，横截面积；（3）大，有关；（4）电流表，电流。
【详解】（1）制成铅笔的材料有木材、石墨、橡皮、金属。其中木材和橡皮属于绝缘体，石墨和
金属属于导体。（2）导体的电阻与长度、材料、横截面积有关，在研究电阻跟铅笔的软硬关系时，采用控制变量
法，保持长度、横截面积一定，改变铅笔的硬度。
（3）乙图中铅笔芯的硬度比甲图中大，闭合开关后，乙图灯泡的亮度比甲暗，电流小，可确定乙
图中铅笔芯的电阻大，说明铅笔芯的电阻与软硬程度有关。
（4）需要将一只电流表串联在刚才的电路中，闭合开关读出电流表的示数为I，然后用电阻箱代
替铅笔芯，调节电阻箱，使电流表的示数仍为I，读出电阻箱的阻值就等于铅笔芯的电阻。
11．（1）如图甲电流表的示数是______；
（2）如图乙电阻箱的示数是______Ω，如图丙所示的是插入式电阻箱的结构示意图，则A、B两
个接线柱之间的电阻值是______Ω；
（3）某同学在使用电流表测量通过某一灯泡的电流的实验，发现闭合开关前电流表的指针指到如
图丁所示的位置，等他修正后闭合开关，电流表的指针又指到如图丁所示的位置，则：
①闭合开关前产生这种现象的原因是______；
②闭合开关后产生这种现象的原因是______。
【答案】（1）0.5A；（2）2020，7；（3）没有调零，电流表正负接线柱接反了。
【详解】（1）电流表的量程为0～0.6A，分度值为0.02A，示数为0.5A。
（2）由图知，×1000的位置对应的数是2，×100的位置对应的数是0，×10的位置对应的数是2，
×1的位置对应的数是0，故电阻箱的示数是2020Ω。
当铜塞插入时，则该铜塞处的电阻丝就会短路，这部分电阻就会消失；由图可知，A、B两个接线
柱之间的电阻是R=5Ω+2Ω＝7Ω
（3）①闭合开关前，电流表无电流，电流表的指针在0刻度线的左侧，这说明电流表没有调零。
②闭合开关后，通过电流表有电流，电流表的指针在0刻度线的左侧，这说明电流表正负接线柱
接反了。
12．请根据电路图，用笔画线代替导线将图乙中的电路连接完整（导线不能交叉）。【答案】见下图。
【详解】甲图中，R与变阻器串联，电压表测R的电压，电流表测电路的电流；因电源电压为
6V，故电压表选用大量程与电阻并联，电流表与电阻串联在电路中，滑动变阻器采用一上一下的方式
串联接入电路。综上实物图连接如图所示：
13．如图所示是某同学设计的模拟可调光台灯电路，其中电位器有a、b、c三个接线柱，请连接
电路，使顺时针旋转滑片时灯泡变亮。
【答案】见下图。
【详解】滑片顺时针旋转时，灯泡变亮，原因是电流变大，电源电压不变时，电阻变小，连入电
路的电阻丝变短，一定是连入了上面的接线柱c和中间的接线柱b，如下图所示.
14．如图所示，用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流最大
为0.5A，并用变阻器改变小灯泡的电流，要求滑片向左滑动时灯泡变亮，请将电路图连接完整。
【答案】见右图。
【详解】电源电压为3V，用电流表测灯的电流，因电路中电流最大为0.5A，所以，电流表选用小
量程与灯串联，要求滑片向左滑动时灯泡变亮，即电流变大，电阻变小，所以，滑片以左电阻丝连入电路中与灯串联，如下所示：
15．如图给出了几种元件，要求用滑动变阻器控制灯泡中的电流大小，电流表测出总电流的大小，
电压表测出灯泡两端的电压。
（1）画出电路图，并按电路图连接实物图______；
（2）根据你连接的实物图完成下表______；
变阻器连入的 小灯泡的亮度 电流表示数 电压表示数
滑片P
电阻怎样变化 怎样变化 怎样变化 怎样变化
向右移动
向左移动
【答案】见解析。
【详解】（1）按电流流向法，先画出电源的符号，从电源的正极出发一次画出电流表、灯泡、滑
动变阻器、开关回到电源的负极，再把电压表并联在灯泡的两端，如下图所示；滑动变阻器与灯泡串
联，电流表串联在电路中，电压表并联在灯泡的两端，然后与电源组成电路，如下图所示：
（2）滑片向右移动时，接入电路中的电阻变大，电路中的总电阻变大，则电路中的电流变小，灯泡两端的电压变小，所以电流表、电压表的示数均变小，灯泡变暗；滑片向左移动时，接入电路中的
电阻小，电路中的总电阻变小，电路中的电流变大，即电流表、电压表的示数变大，灯泡变亮。如表
所示：
小灯泡的亮
变阻器连入的 电流表示数 电压表示数
滑片P 度
电阻怎样变化 怎样变化 怎样变化
怎样变化
向右移动 变大 变暗 变小 变小
向左移动 变小 变亮 变大 变大
16．（2022·浙江台州·中考真题）当滑动变阻器的滑片P向右移动时，接入电路的阻值变大。选择
的接线柱是（ ）
A．AB B．CD C．BD D．AD
【答案】D
【详解】AB．滑动变阻器应该一上一下连接，连接AB或CD接线柱，移动滑动变阻器的滑片，不
能改变滑动变阻器的阻值，故AB不符合题意；
C．连接BD接线柱，当滑动变阻器的滑片P向右移动时，接入电路的阻值变小，故C不符合题意；
D．连接AD接线柱，当滑动变阻器的滑片P向右移动时，接入电路的阻值变大，故D符合题意。
故选D。
17．（2022·四川内江·统考中考真题）如图所示是滑动变阻器的结构和连入电路的示意图，当滑片
向左滑动时，连入电路的电阻变大的是（ ）
A． B．
C． D．
【答案】C【详解】A．滑片向左移动时，滑动变阻器接入电路的电阻丝变短，滑动变阻器连入电路的电阻变
小，故A不符合题意；
B．滑动变阻器的左下方接线柱和右上方接线柱接入电路中，当滑片向左滑动时，电阻丝接入电路
的长度变短，所以电阻变小，故B不符合题意；
C．滑动变阻器的左上方接线柱和右下方接线柱接入电路中，当滑片向左滑动时，电阻丝接入电路
的长度变长，所以电阻变大，故C符合题意；
D．滑动变阻器的两个下方接线柱接入电路中，此时滑动变阻器接入电路的电阻最大且不变，故D
不符合题意。
故选C。
18．（2022青岛·中考真题）小明选取一根粗细均匀的铅笔芯，连接成图示电路，把左端夹子固定，
移动右端夹子，观察到小灯泡的亮度发生了变化。实验中，影响导体电阻大小的因素是（ ）
A．长度 B．横截面积 C．电流 D．电压
【答案】A
【详解】A．把左端夹子固定，移动右端夹子，接入电阻丝的长度发生了变化，电阻发生了变化，
导致通过灯泡中的电流发生了变化，故A符合题意；
B．把左端夹子固定，移动右端夹子，铅笔芯的横截面积没有发生变化，故B不符合题意；
C．电阻是导体本身的性质，与电流的大小没有关系，故C不符合题意；
D．电阻是导体本身的性质，与电压的大小没有关系，故D不符合题意。
故选A。
19．（2022·四川自贡·统考中考真题）如图所示，是一种自动测定油箱内油面高度的装置，R是转
动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）
A．油位越高，流过R的电流越大 B．R、R 在电路中是并联的
0
C．油位越高，R两端的电压越大 D．油量表是由电流表改装而成的【答案】C
【详解】A．油位越高，浮子上升，在杠杆的作用下滑片上移，滑动变阻器连入电路的电阻越大，
总电阻越大，电路中的电流越小，即通过R的电流越小，故A错误；
B．由图知，电流从电源负极流出，先后经过转动式变阻器R和R，最后回到电源负极，所以R、
0
R 在电路中电路中是串联的，故B错误；
0
C．串联电路中电阻起分担电压的作用，电阻越大，其分担的电压越大；油位越高，浮子上升，在
杠杆的作用下滑片上移，转动式变阻器连入电路的电阻越大，则变阻器R分得的电压越大，故C正确；
D．由图知，油量表和转动式变阻器是并联的，油量表若是由电流表改装而成的，则会引起短路，
所以油量表是由电压表改装而成的，故D错误。
故选C。
20．（2022·内蒙古通辽·统考中考真题）如图所示电路，电源电压保持不度，开关S闭合后，在滑
动变阻器滑片P向左移动的过程中，下列说法正确的是（ ）
A．电压表V 示数变小，电压表V 示数不变，电流表A 示数变小
1 2 1
B．电压表V 示数变小，电压表V 示数变大，电压表V 的示数与电流表A 的示数之比变小
1 2 1 1
C．电压表V 示数不变，电流表A 示数变大，电压表V 的示数与电流表A 的示数之比变大
2 1 1 1
D．电压表V 示数变小，电压表V 示数不变，电压表V 的示数与电流表A 的示数之比变小
1 2 2 1
【答案】D
【详解】由图可知，滑动变阻器与定值电阻R串联，电压表V 测量滑动变阻器两端的电压，电压
1
表V 测量电源电压，电流表测量电路中的电流；在滑动变阻器滑片P向左移动的过程中，滑动变阻器
2
接入电路的电阻变小，则电路的总电阻变小，此时电路中的电流变大，即电流表的示数变大，定值电
阻R两端的电压变大，由于串联电路中电源电压等于各用电器两端的电压之和，所以滑动变阻器两端
的电压变小，即电压表V 的示数变小；由于电源电压保持不变，所以电压表V 的示数不变。
1 2
A．电流表A 示数变大，电压表V 示数变小，电压表V 示数不变，故A错误；
1 1 2
BC．电压表V 示数变小，电压表V 示数不变，电流表A 示数变大，由欧姆定律，电压表V 的示
1 2 1 1
数与电流表A 的示数之比即变阻器连入电路的电阻，比值变小，故BC错误；
1
D．电压表V 示数不变，电流表A 示数变大，其比值变小，故D正确。
2 1故选D。
