第 15 讲—欧姆定律
2023 年中考物理一轮复习讲练测
学校:___________姓名：___________班级：___________考号：___________
注意事项：
1．答题前填写好自己的姓名、班级、考号等信息
2．请将答案正确填写在答题卡上
一、单选题

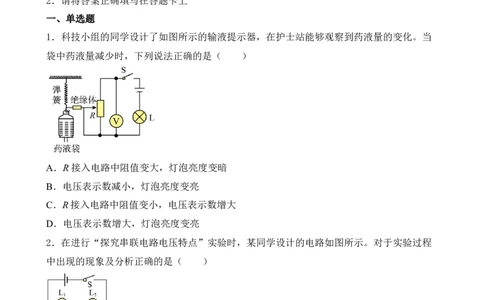

1．科技小组的同学设计了如图所示的输液提示器，在护士站能够观察到药液量的变化。当
袋中药液量减少时，下列说法正确的是（ ）
A．R接入电路中阻值变大，灯泡亮度变暗
B．电压表示数减小，灯泡亮度变亮
C．R接入电路中阻值变小，电压表示数增大
D．电压表示数增大，灯泡亮度变亮
2．在进行“探究串联电路电压特点”实验时，某同学设计的电路如图所示。对于实验过程
中出现的现象及分析正确的是（ ）
A．如果只有灯泡L 断路，则开关闭合后电压表示数为零
1
B．如果只有灯泡L 断路，则开关闭合后电压表示数为零
2
C．开关闭合后，如果灯泡L 不亮、L 亮，一定是灯泡L 断路
2 1 2
D．开关闭合后，如果电压表示数为电源电压，一定是灯泡L 短路
2
3．如图甲所示，电源电压为18V，滑动变阻器标有“20Ω 1A”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是（ ）
A．定值电阻R的阻值为10Ω
B．电路的最小电流为0.6A
C．滑动变阻器滑片P移动到最左端时，电流表示数为1.8A
D．滑动变阻器滑片P移动到最右端时，电压表示数为6V

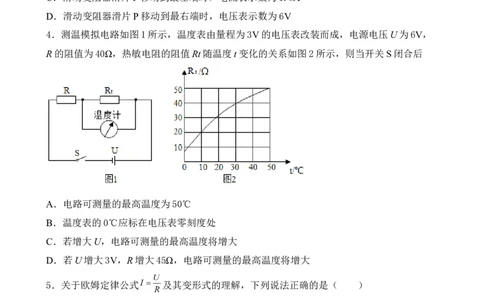

4．测温模拟电路如图1所示，温度表由量程为3V的电压表改装而成，电源电压U为6V，
R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图2所示，则当开关S闭合后
A．电路可测量的最高温度为50℃
B．温度表的0℃应标在电压表零刻度处
C．若增大U，电路可测量的最高温度将增大
D．若U增大3V，R增大45Ω，电路可测量的最高温度将增大
5．关于欧姆定律公式 及其变形式的理解，下列说法正确的是（ ）
A．导体两端的电压为零时，导体的电阻也为零
B．导体的电阻与两端电压成正比，与通过的电流成反比
C．导体的电阻一定时，导体两端的电压与通过导体的电流成正比
D．导体两端的电压一定时，通过导体的电流与导体的电阻成反比
6．小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I-U关系图象如图乙所示，
下列说法中正确的是（ ）A．图乙中曲线A表示电阻R的I-U关系图象
B．当电源电压为4V时，电流表示数为0.5A
C．当电源电压为4V时，小灯泡L的实际功率为1.6W
D．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，电路消耗的总功率为2W

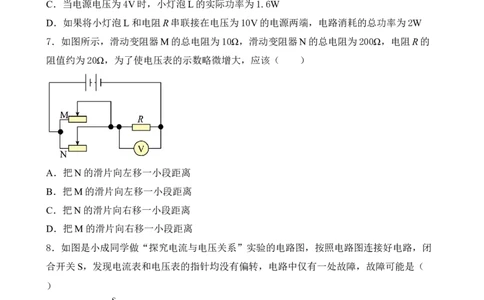

7．如图所示，滑动变阻器M的总电阻为10Ω，滑动变阻器N的总电阻为200Ω，电阻R的
阻值约为20Ω，为了使电压表的示数略微增大，应该（ ）
A．把N的滑片向左移一小段距离
B．把M的滑片向左移一小段距离
C．把N的滑片向右移一小段距离
D．把M的滑片向右移一小段距离
8．如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电路，闭
合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（
）
A．电阻R 断路 B．电阻R 短路
1 1
C．滑动变阻器R断路 D．滑动变阻器R短路
9．如图是“伏安法测电阻”的实验电路图。关于该实验下列说法正确的是（ ）A．实验原理是P=UI
B．滑动变阻器的作用是改变电源电压
C．多次测量取平均值是为了减小误差
D．实验结束，断开开关即可离开实验室

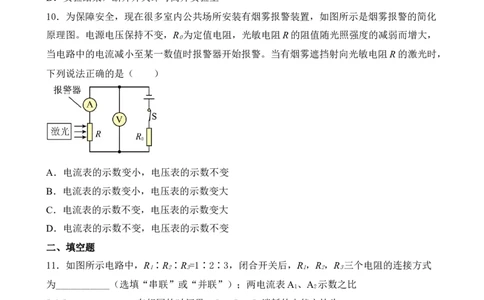

10．为保障安全，现在很多室内公共场所安装有烟雾报警装置，如图所示是烟雾报警的简化
原理图。电源电压保持不变，R 为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，
0
当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，
下列说法正确的是（ ）
A．电流表的示数变小，电压表的示数不变
B．电流表的示数变小，电压表的示数变大
C．电流表的示数不变，电压表的示数变大
D．电流表的示数不变，电压表的示数不变
二、填空题
11．如图所示电路中，R ∶R ∶R =1∶2∶3，闭合开关后，R ，R ，R 三个电阻的连接方式
1 2 3 1 2 3
为___________（选填“串联”或“并联”）；两电流表A 、A 示数之比
1 2
I ∶I =___________，在相同的时间里，R 、R 、R 消耗的电能之比为
1 2 1 2 3
W ∶W ∶W =___________。
1 2 312．如图所示，电源电压保持不变，电阻R 的阻值为10 ，当只闭合开关S时，电流表示
2
数为0.3A，再闭合开关S 后，电流表示数变化了0.2A，则电阻R 和R 的等效总电阻为
1 1 2
_______ 。
13．在“设计和制作一个模拟调光灯”的综合实践活动中，小明设计的电路图如图所示，已
知电源电压为6V，小灯泡上标有“4.8V 0.3A”字样，滑动变阻器的规格是“20Ω
1A”． 假设小灯泡灯丝电阻固定不变，灯泡的电阻是_____Ω，他正确连接电路且操作规范
后闭合开关，此时电路中的电流是_______A，移动滑动变阻器的滑动片，当灯泡正常发光
时，滑动变阻器接入电路的阻值为________Ω，该电路不足之处是当滑动变阻器接入电阻过
小时，会烧坏灯泡，对此你改进的措施是________.
14．小毅同学用图所示电路测未知电阻 的阻值，闭合开关前，他应将滑动变阻器的滑片移
到______端。实验时，他移动滑片，多次测量求 的平均值是为了______。15．两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，把它们串联在同一电路中，
电路中允许通过的最大电流为______A，电源最大电压为______V。把他们并联在同一电路
中，干路最大电流为______ A，最大电源电压为______V。
16．如图所示，当开关S闭合，滑动变阻器的滑片P由最右端向中点处滑动的过程中，电压
表V的示数______，电流表A 示数______（填“变大”、“变小”或“不变”）。
1
17．在图甲所示的电路中，若电源电压为3 V，电流表A 、A 的示数如图乙所示，则通过
1 2
R 的电流是____A，R 的阻值是____Ω。
1 2
18．在如图甲所示的电路中，电源电压不变，图乙是图甲中小灯泡L和定值电阻R 的电流
1
与电压关系图像。当只闭合S 、S 时，电压表示数是2V；当只闭合S 、S 时，电压表示
1 2 2 3
数是4V。则R =_____Ω，电源电压U=_____V，R =______Ω。
1 219．某导体两端的电压为10V时，通过它的电流是0.1A，该导体的电阻是___________Ω。
如果将导体两端的电压增大到20V时，通过导体的电流为___________A；如果导体两端电
压突然变为0，导体的电阻是___________Ω。
20．某同学利用如图所示的电路探究“电流与电压、电阻的关系”时，要用到滑动变阻器。
（1）滑动变阻器是靠改变______来改变电阻的；
（2）实验开始时，滑动变阻器的作用是______；
（3）在探究通过导体的电流与导体两端电压关系时，滑动变阻器的作用是______；
（4）在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是______。
三、作图题
21．如图所示，电源电压为6V保持不变，现有5Ω、10Ω、30Ω电阻各一个，请你用其中两
个在图中虚线框内连成电路，使图中的电流表的示数为0.8A，要求画出电路图，并标明连
入电路的电阻阻值。
22．请按要求正确连接实物图要求：定值电阻R与滑动变阻器串联，闭合开关S，将滑动变
阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。23．请根据实物连接图在虚线框内画出电路图．
四、实验题
24．小华同学做“用电流表、电压表测电阻”的实验器材有：电池组、待测电阻R 、电流表、
x
电压表、滑动变阻器、开关以及导线若干。小华连接电路，操作规范，闭合开关，移动滑片
发现电压表、电流表指针偏转方向相反，他立即停止实验。
①该实验的原理是：_______；
②电压表接在______两端；
③小华重新正确连接电路并完成实验，发现滑片不能移至变阻器阻值最小处，请说明可能的
原因有哪些。( )。
25．在测量标有电压为3V的某小灯泡电阻的实验中，电源电压恒为6V，滑动变阻器的规格
分别为“20Ω0.2A”和“30Ω1A”。
(1)设计电路如图甲所示，图乙是根据电路图连接的实物图，闭合开关后，移动滑动变阻器
的滑片，发现小灯泡不亮，经检查是由于一根导线的一端连接错误，请在图乙中连接错误的
导线上打“×”并用笔将改动后的导线画出，导线不许交叉___________。
(2)正确连线后，开始实验。调节滑片，使电压表的示数为3V，小灯泡正常发光，此时电流
表的示数如图丙所示，让小灯泡两端电压逐次下调，使灯丝的温度不断降低，灯泡变暗直至
完全不发光，计算每次的电阻，发现无法取平均值，这是因为___________。
(3)为了完成实验，应选用规格为___________的滑动变阻器。
(4)如果在滑动变阻器的滑片移动过程中，小灯泡的电阻变化了5Ω，则滑动变阻器的电阻变化量△R___________5Ω（选填“>”、“＜”或“=”）。
26．在探究“通过导体的电流与电阻的关系”的实验中。
（1）小明连接的部分实验电路如图-1所示，请用笔画线代替导线将图-1中的实验电路连接
完整，要求滑片向左移动时电流表示数增大______；
（2）连接电路过程中，开关必须______；
（3）检查电路并将滑动变阻器的滑片移至最大阻值处，闭合开关，发现电流表无示数，电
压表有示数，则电路故障可能是定值电阻______（选填“短路”或“断路”）；
（4）排除故障后闭合开关，调节滑动变阻器，使电压表的示数为1.5V，此时电流表示数如
图-2所示，则此时电路中的电流为______A，接着小明将原电路中的定值电阻换成阻值为
15Ω的定值电阻，闭合开关后发现电压表示数如图-3所示，接下来他应将滑动变阻器的滑片
向______（选填“左”或“右”）移动，当观察到电压表示数为______V时，再次记录电流
表示数，此时电流表示数为0.1A；
（5）小明分析两次实验得到的数据，得出初步结论：在其他条件一定时，通过导体的电流
与导体的电阻成______。
27．小虎利用图甲的装置“探究电流和电阻、电压的关系”，其中的电源电压为4.5V，滑
动变阻器的规格为“20Ω 1A”，选用的定值电阻的阻值分别是：5Ω、10Ω、15Ω、20Ω。（1）如图甲，闭合开关后，小虎无论怎样移动滑动变阻器的滑片，两电表的指针始终处于
图乙所示的状态，则电路故障可能是 ___________；
（2）小虎排除故障后，将5Ω的电阻接入电路，闭合开关，多次移动滑动变阻器的滑片，记
录对应的几组电压表和电流表的示数，此过程小虎探究的是电流与 ___________的关系；
（3）要完成预定的实验任务，小虎把5Ω的电阻接入电路后，闭合开关，适当调节滑片的位
置，电流表的示数如图丙所示，示数为 ___________A；
①实验中，把5Ω的电阻换成10Ω的电阻后，滑动变阻器应向 ___________（选填“左”或
“右”）端移动，使电压表示数为 ___________V；
②为了完成4次实验，在实验开始前，可以分别采取的措施有 ___________（填选项前的字
母，多选）；
A．换用“10Ω 2A”的滑动变阻器
B．在甲图中串联一个6Ω的定值电阻
C．在甲图中串联一个10Ω的定值电阻
D．适当减小电源电压
（4）上述实验完成后，小虎设计了如图丁所示的电路图（图中电源电压未知，R 阻值已
0
知），来测量未知电阻Rx的阻值；
①闭合S、S ，断开S ，适当调节滑片的位置，电压表示数为U ；
1 2 1
②接着 ___________，滑动变阻器滑片的位置保持不变，电压表示数为U ；
2
③未知电阻的阻值Rx=___________（用字母表示）。
28．某同学利用电阻箱来探究“电流与电阻关系”的实验中，所用的器材有：A．电源为三节新干电池E；
B．电流表A（量程为0~0.6A，0~3A）一只；
C．电压表V（量程为0~3V，0~15V）一只；
D．滑动变阻器R 的规格为“30Ω 1.5A”一个；
1
E．电阻箱R 的规格为“0~999.9Ω 5A”一个；
2
F.开关S一个，导线若干。则：
(1)连接电路时，开关S要 ___________ ；
(2)如图所示，是该同学部分连好的实验电路图，请用铅笔画线代替导线，将图中电路连接
完整，要求滑片P向右移动时，电流表示数变大 ___________ ；
实验次数 1 2 3
电阻箱的阻
10 20 30
值/Ω
电流表的求
0.30 0.15 0.10
数/A
(3)实验时，他先将电阻箱R 的阻值调为10Ω，闭合开关S，按规范的实验步骤正确进行实
2
验，将滑片P移动到适当位置，记下电流表的求数，然后，将电阻箱的阻值依次调为20Ω和
30Ω，每次均将滑片P移到适当位置，且记下电流表求数，并将三次测得的数据填入右边的
表格中，根据表中的数据可得： ___________ 一定时，电流与电阻成 ___________ ；
(4)在三次实验过程中，均要求把滑片P移到“适当”位置，“适当”的意思是为了保持
___________ 不变；
(5)为了使实验结论更具有广泛性，需要在上述实验的基础上再进行多次测量，实验中，在
调节电阻箱R 的阻值时，电阻箱R 阻值的调节范围应为 ___________ 。
2 2
五、计算题
29．如图所示的电路中，电源两端电压为4V并保持不变，电阻R 阻值为10Ω。闭合开关S
1
后，电流表的示数为0.5A。求：（1）通过电阻R 电流I ；
1 1
（2）电阻R 的阻值。
2
30．如图是一款摄像机自主启动装置的简化电路图，电源电压恒为12V，R 是红外线探测电
P
阻，R是定值电阻，阻值为8Ω。当R两端的电压达到8V时，摄像机自主启动拍摄。求：
（1）电路中的电流；
（2）R 的阻值。
P
31．如图所示，电阻R ＝12Ω．开关断开时，通过的电流为0.3A；开关闭合时，电流表示
1
数为0.5A，求：
（1）电源电压为多大？
（2）电阻R 的阻值为多大？
2
32．如图甲所示，某工厂要研发一种新型材料，要求对该材料的承受的撞击力进行测试．在
测试时将材料样品（不计质量）平放在压力传感器上，闭合开关S，由静止自由释放重物，
经撞击后样品材料仍完好无损．从重物开始下滑落到撞击样品的这个过程中，电流表的示数
随时间t变化的图象如图乙所示，压力传感器的电阻R随压力F变化的图象如图丙所示．电
源电压U＝12V，定值电阻R ＝10Ω．求：
0（1）在重物下落的过程中，压力传感器的电阻是多少？
（2）在撞击过程中，样品受到的最大撞击力是多少？
（3）该重物的重力是多少？
