第 4 节 变阻器
一、变阻器

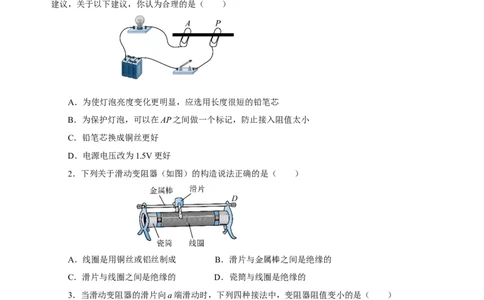

1．在“设计制作一个调光灯”的实践活动中，小明设计了如图所示的电路，电源使用三节铅蓄电
池串联，小灯泡额定电压为3V，AP两个回形针可在铅笔芯上滑动。通过交流，小华同学提出了改进
建议，关于以下建议，你认为合理的是（ ）
A．为使灯泡亮度变化更明显，应选用长度很短的铅笔芯
B．为保护灯泡，可以在AP之间做一个标记，防止接入阻值太小
C．铅笔芯换成铜丝更好
D．电源电压改为1.5V更好
2．下列关于滑动变阻器（如图）的构造说法正确的是（ ）
A．线圈是用铜丝或铝丝制成 B．滑片与金属棒之间是绝缘的
C．滑片与线圈之间是绝缘的 D．瓷筒与线圈是绝缘的
3．当滑动变阻器的滑片向a端滑动时，下列四种接法中，变阻器阻值变小的是（ ）
A． B． C． D．
4．如图所示，将滑动变阻器连入电路，当滑片P向左移动时，能使连入电阻增大的是（ ）A．甲和乙 B．乙和丁 C．乙和丙 D．甲和丁
5．滑动变阻器的原理是通过改变连入电路中电阻丝的________来改变电阻，从而改变电路中的
_________。如图所示是滑动变阻器的结构示意图，要使滑片P向右滑动时电阻变大，应接入的接线柱
是C和_________。滑动变阻器的铭牌上标有“50Ω 2A”的字样，其中“50Ω”指的是 __________。

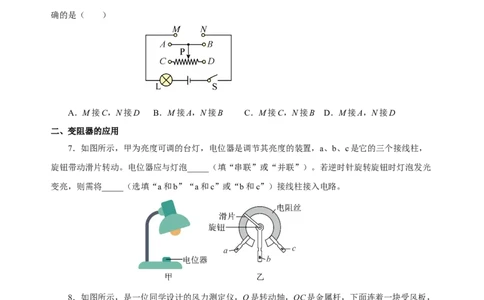

6．如图，用变阻器控制灯泡L的亮度，若要求滑片P向左滑动时灯泡逐渐变亮，则下列接法中正
确的是（ ）
A．M接C，N接D B．M接A，N接B C．M接C，N接B D．M接A，N接D
二、变阻器的应用
7．如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置，a、b、c是它的三个接线柱，
旋钮带动滑片转动。电位器应与灯泡_____（填“串联”或“并联”）。若逆时针旋转旋钮时灯泡发光
变亮，则需将_____（选填“a和b”“a和c”或“b和c”）接线柱接入电路。
8．如图所示，是一位同学设计的风力测定仪，O是转动轴，OC是金属杆，下面连着一块受风板，
无风时，OC是竖直的，风越大，OC杆偏转角度越大，AB是一段弧形电阻，P点是金属杆与弧形电阻
相接触的点。（1）金属杆OC与弧形电阻组合相当于一个________________；
（2）测风力时，是通过观察____________________来知道风力的大小；
（3）如果风力变化不大，现象不明显，你想采取________________措施使现象更明显。

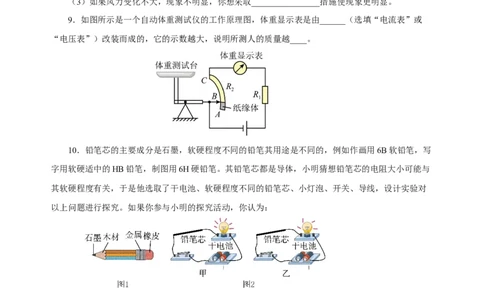

9．如图所示是一个自动体重测试仪的工作原理图，体重显示表是由______（选填“电流表”或
“电压表”）改装而成的，它的示数越大，说明所测人的质量越____。
10．铅笔芯的主要成分是石墨，软硬程度不同的铅笔其用途是不同的，例如作画用6B软铅笔，写
字用软硬适中的HB铅笔，制图用6H硬铅笔。其铅笔芯都是导体，小明猜想铅笔芯的电阻大小可能与
其软硬程度有关，于是他选取了干电池、软硬程度不同的铅笔芯、小灯泡、开关、导线，设计实验对
以上问题进行探究。如果你参与小明的探究活动，你认为：
（1）在图1标出的制成铅笔的几种材料中，通常情况下属于绝缘体的是 ______、______；
（2）小明在选取软硬程度不同的铅笔芯的同时，应考虑他们的______和______是相同的；
（3）在考虑以上因素是基础上，若图2乙中铅笔芯的硬度比图2甲中大，闭合开关后，小明观察
灯泡的亮度，可确定乙图中铅笔芯的电阻 _____（选填“大”或“小”），说明铅笔芯的电阻与软硬
程度 ______（选填“有关”或“无关”）
（4）小明想借助电阻箱用“替代法”较准确的测量出铅笔芯的电阻，除了上述器材和电阻箱外，
他还需要的器材是 _____，他的做法是：用电阻箱替代图中的铅笔芯，调节电阻箱的电阻值，使______的大小与原来接铅笔芯时的大小相同，则电阻箱接入电路的阻值就是铅笔芯的电阻值。

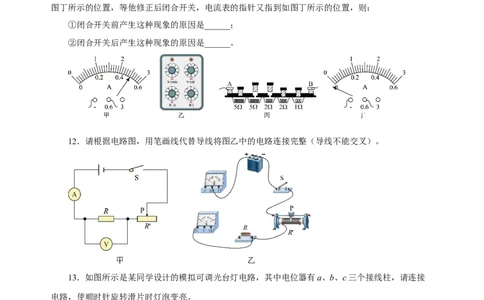

11．（1）如图甲电流表的示数是______；
（2）如图乙电阻箱的示数是______Ω，如图丙所示的是插入式电阻箱的结构示意图，则A、B两
个接线柱之间的电阻值是______Ω；
（3）某同学在使用电流表测量通过某一灯泡的电流的实验，发现闭合开关前电流表的指针指到如
图丁所示的位置，等他修正后闭合开关，电流表的指针又指到如图丁所示的位置，则：
①闭合开关前产生这种现象的原因是______；
②闭合开关后产生这种现象的原因是______。
12．请根据电路图，用笔画线代替导线将图乙中的电路连接完整（导线不能交叉）。
13．如图所示是某同学设计的模拟可调光台灯电路，其中电位器有a、b、c三个接线柱，请连接
电路，使顺时针旋转滑片时灯泡变亮。
14．如图所示，用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流最大
为0.5A，并用变阻器改变小灯泡的电流，要求滑片向左滑动时灯泡变亮，请将电路图连接完整。15．如图给出了几种元件，要求用滑动变阻器控制灯泡中的电流大小，电流表测出总电流的大小，
电压表测出灯泡两端的电压。
（1）画出电路图，并按电路图连接实物图______；
（2）根据你连接的实物图完成下表______；
变阻器连入的 小灯泡的亮度 电流表示数 电压表示数
滑片P
电阻怎样变化 怎样变化 怎样变化 怎样变化
向右移动
向左移动
16．（2022·浙江台州·中考真题）当滑动变阻器的滑片P向右移动时，接入电路的阻值变大。选择
的接线柱是（ ）
A．AB B．CD C．BD D．AD
17．（2022·四川内江·统考中考真题）如图所示是滑动变阻器的结构和连入电路的示意图，当滑片
向左滑动时，连入电路的电阻变大的是（ ）A． B．
C． D．
18．（2022青岛·中考真题）小明选取一根粗细均匀的铅笔芯，连接成图示电路，把左端夹子固定，
移动右端夹子，观察到小灯泡的亮度发生了变化。实验中，影响导体电阻大小的因素是（ ）
A．长度 B．横截面积 C．电流 D．电压

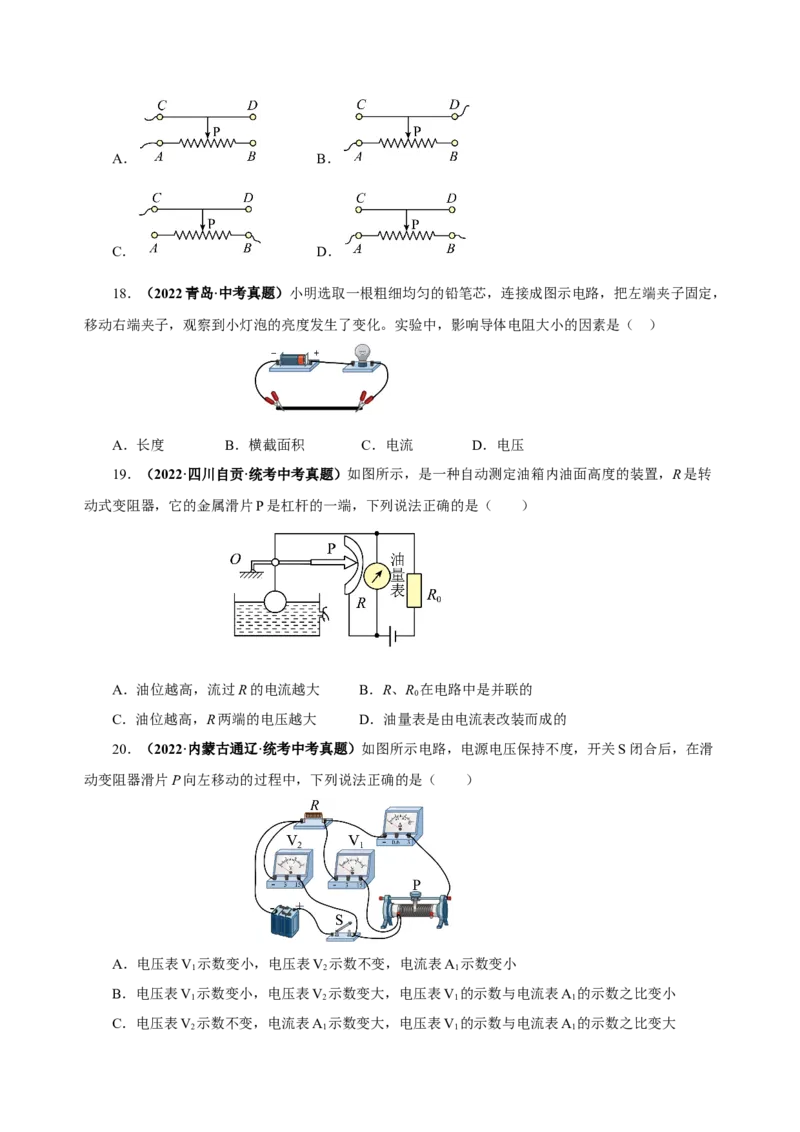

19．（2022·四川自贡·统考中考真题）如图所示，是一种自动测定油箱内油面高度的装置，R是转
动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）
A．油位越高，流过R的电流越大 B．R、R 在电路中是并联的
0
C．油位越高，R两端的电压越大 D．油量表是由电流表改装而成的
20．（2022·内蒙古通辽·统考中考真题）如图所示电路，电源电压保持不度，开关S闭合后，在滑
动变阻器滑片P向左移动的过程中，下列说法正确的是（ ）
A．电压表V 示数变小，电压表V 示数不变，电流表A 示数变小
1 2 1
B．电压表V 示数变小，电压表V 示数变大，电压表V 的示数与电流表A 的示数之比变小
1 2 1 1
C．电压表V 示数不变，电流表A 示数变大，电压表V 的示数与电流表A 的示数之比变大
2 1 1 1D．电压表V 示数变小，电压表V 示数不变，电压表V 的示数与电流表A 的示数之比变小
1 2 2 1
