16.4变阻器同步练习

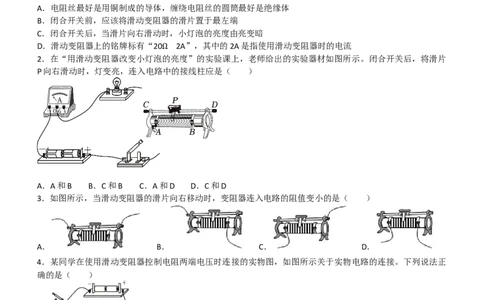

1．如图所示，是用滑动变阻器改变小灯泡亮度的实验装置，下列有关说法正确的是（ ）
A．电阻丝最好是用铜制成的导体，缠绕电阻丝的圆筒最好是绝缘体
B．闭合开关前，应该将滑动变阻器的滑片置于最左端
C．闭合开关后，当滑片向右滑动时，小灯泡的亮度由亮变暗
D．滑动变阻器上的铭牌标有“20 2A”，其中的2A是指使用滑动变阻器时的电流
2．在“用滑动变阻器改变小灯泡的亮度”的实验课上，老师给出的实验器材如图所示。闭合开关后，将滑片
Ω
P向右滑动时，灯变亮，连入电路中的接线柱应是（ ）
A．A和B B．C和B C．A和D D．C和D
3．如图所示，当滑动变阻器的滑片向右移动时，变阻器连入电路的阻值变小的是（ ）
A． B． C． D．
4．某同学在使用滑动变阻器控制电阻两端电压时连接的实物图，如图所示关于实物电路的连接。下列说法正
确的是（ ）
A．滑动变阻器接法正确
B．电压表量程选择正确
C．电流表量程选择错误
D．电流表正、负接线柱接反
5．如图，A为导线，BM、CN为两根相同的电阻丝，下列说法正确的是（ ）A．S和A接触，P向右移动灯泡变暗
B．S和B接触，P向右移动灯泡亮度变亮
C．S和C接触，P向左移动灯泡变亮
D．S和C接触，P向右移动灯泡亮度变暗

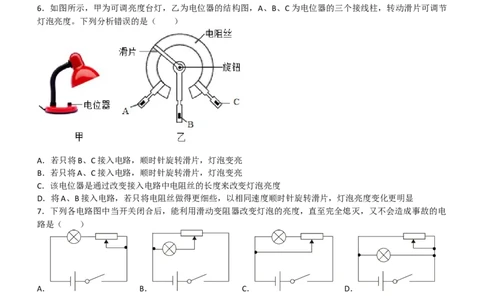

6．如图所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节
灯泡亮度。下列分析错误的是（ ）
A．若只将B、C接入电路，顺时针旋转滑片，灯泡变亮
B．若只将A、C接入电路，顺时针旋转滑片，灯泡变亮
C．该电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度
D．将A、B接入电路，若只将电阻丝做得更细些，以相同速度顺时针旋转滑片，灯泡亮度变化更明显
7．下列各电路图中当开关闭合后，能利用滑动变阻器改变灯泡的亮度，直至完全熄灭，又不会造成事故的电
路是（ ）
A． B． C． D．
8．如图所示，将两个滑动变阻器串联起来，将a端和b端接入电路中，要使两个滑动变阻器的总电阻最大，
那么这两个变阻器的滑片的位置为（ ）
A．P 在最左端，P 在最右端
1 2
B．P 在最右端，P 在最左端
1 2
C．P 在最右端，P 在最右端
1 2
D．P 在最左端，P 在最左端
1 2
9．如图（a）是某型号旋钮式电阻箱的外形和内部结构，它由九个1000 、九个100 、九个10 和九个1 的
Ω Ω Ω Ω电阻组成，它箱面上的四个旋钮对应的倍率分别是×1000、×100、×10、×1，使用时将两个接线柱A、B接入电
路中，只要调节这四个旋钮，便可以得到 0～9999 范围内的任何整数电阻值，如图（b）所示，AB之间的总
电阻为（ ）
Ω
A．1936 B．8136 C．1963 D．8163

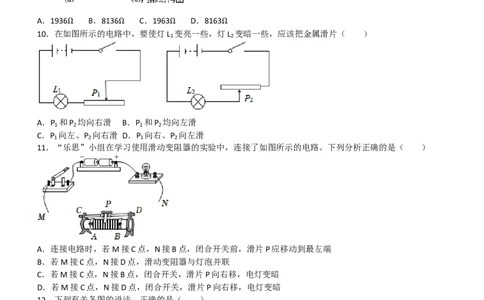

10．在如图所示的电路中，要使灯L 变亮一些，灯L 变暗一些，应该把金属滑片（ ）
1 2
Ω Ω Ω Ω
A．P 和P 均向右滑 B．P 和P 均向左滑
1 2 1 2
C．P 向左、P 向右滑 D．P 向右、P 向左滑
1 2 1 2
11．“乐思”小组在学习使用滑动变阻器的实验中，连接了如图所示的电路。下列分析正确的是（ ）
A．连接电路时，若M接C点，N接B点，闭合开关前，滑片P应移动到最左端
B．若M接C点，N接D点，滑动变阻器与灯泡并联
C．若M接C点，N接B点，闭合开关，滑片P向右移，电灯变暗
D．若M接C点，N接D点，闭合开关，滑片P向右移，电灯变暗
12．下列有关各图的说法，正确的是（ ）
A．如图甲，充电宝给手机电池充电时手机电池相当于电源
B．如图乙，滑片P向右移动，变阻器接入电路中的电阻变大
C．如图丙，开关S闭合后，灯L 发光、灯L 不发光
2 1D．如图丁，轻质小球被用毛皮摩擦过的橡胶棒吸引，说明小球一定带正电
13．如图所示，用滑动变阻器调节灯泡亮度的几种方案中，能达到目的的方案是 。

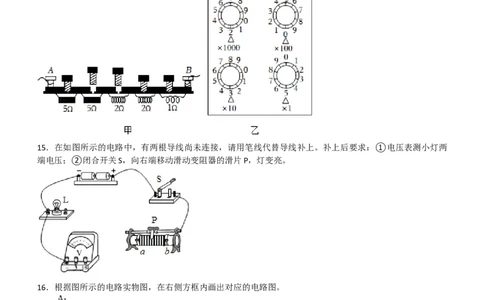

14．如图甲所示是插入式电阻箱的结构示意图，它的最大阻值 ，A、B两个接线柱之间的电阻值是
，图乙是电阻箱，此时接入电路的阻值读数是 。
Ω
Ω Ω
15．在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。补上后要求：①电压表测小灯两
端电压；②闭合开关S，向右端移动滑动变阻器的滑片P，灯变亮。
16．根据图所示的电路实物图，在右侧方框内画出对应的电路图。
17．用滑动变阻器改变小灯泡的亮度：（1）要求滑动变阻器向左移动时能使灯亮度变暗。请用笔画线代替导线连接如图1实物图，并在图2虚线框
中画出相应的电路图。
（2）开关闭合前，滑动变阻器的滑片P应滑到 （填“A”或“B”）端。
（3）想使小灯泡变亮，滑片应向 （填“左”或“右”）端滑动，电流表的示数将 。
（4）开始实验后，小明同学发现移动滑片P时，灯忽亮忽熄，这可能是 。
18．（1）小明在做电学实验时，看到滑动变阻器的铭牌上标有如 1 图所示字样，“20 ”表示
；“2A”表示 。
Ω
（2）在连接实物时，开关应该 ，滑动变阻器滑片应移到阻值 （选填“最大”或“最
小”）处。
（3）在用校准好的器材做实验的过程中，小明连接完了电路，闭合开关，发现电流表的指针如图 2图甲所示，
造成这种情况的原因是： ；改正电路后，电流表示数如图 2图乙所示，读数是
A。
（4）图3是小刚连接的用电压表、电流表测小灯泡电压和电流，滑动变阻器控制小灯泡亮度的实物图。闭合
开关后，移动滑动变阻器的滑片，发现小灯泡不发光，经检查，是由于其中一根导线连接错误。请你在实物图
中连接错误的导线上打“×”并补画出正确的连线。16.4变阻器同步练习答案
1．C； 2．B； 3．B； 4．D； 5．A； 6．B； 7．B； 8．D； 9．D； 10．B； 11．A； 12．B；
13．C； 14．15；7；2035；
15． ；
16． ；
17．（1）如图 ；（2）A；（3）右
变大；（4）滑片接触不良。
