2023-2024人教版9年物理全册20.3 电磁铁 电磁继电器 同步练习
（满分100分，答题时间45分钟）
一、选择题（本大题4小题，每小题7分，共28分）

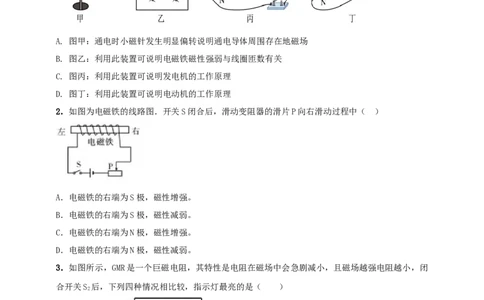

1. （2022甘肃兰州）关于磁现象，下列说法正确的是（ ）
A. 图甲：通电时小磁针发生明显偏转说明通电导体周围存在地磁场
B. 图乙：利用此装置可说明电磁铁磁性强弱与线圈匝数有关
C. 图丙：利用此装置可说明发电机的工作原理
D. 图丁：利用此装置可说明电动机的工作原理
2．如图为电磁铁的线路图．开关S闭合后，滑动变阻器的滑片P向右滑动过程中（ ）
A．电磁铁的右端为S极，磁性增强。
B．电磁铁的右端为S极，磁性减弱。
C．电磁铁的右端为N极，磁性增强。
D．电磁铁的右端为N极，磁性减弱。
3．如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭
合开关S 后，下列四种情况相比较，指示灯最亮的是（ ）
2
A．S 断开，滑片P在图示位置。
1
B．S 闭合，滑片P在图示位置。
1
C．S 闭合，滑片P在滑动变阻器最右端。
1
D．S 闭合，滑片P在滑动变阻器最左端。
1
4.如图所示，电磁铁上方附近有一点A，小磁针置于电磁铁的右方附近。闭合开关S，下列判断正确的是（ ）
A．电磁铁的左端为N极 B．电磁铁上方A点的磁场方向向右
C．小磁针静止后，其N极的指向向右 D．向左移动滑片P，电磁铁的磁性减弱
二、填空题（本大题3小题，8个空，每空4分，共32分）

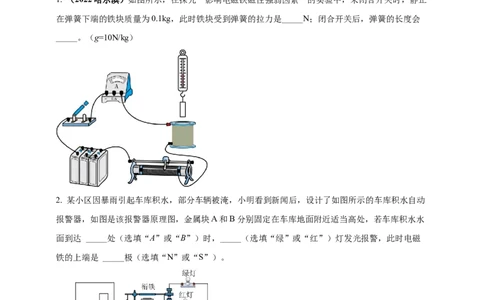

1. （2022哈尔滨）如图所示，在探究“影响电磁铁磁性强弱因素”的实验中，未闭合开关时，静止
在弹簧下端的铁块质量为0.1kg，此时铁块受到弹簧的拉力是_____N；闭合开关后，弹簧的长度会
_____。（g=10N/kg）
2. 某小区因暴雨引起车库积水，部分车辆被淹，小明看到新闻后，设计了如图所示的车库积水自动
报警器，如图是该报警器原理图，金属块A和B分别固定在车库地面附近适当高处，若车库积水水
面到达 _____处（选填“A”或“B”）时，_____（选填“绿”或“红”）灯发光报警，此时电磁
铁的上端是 _____极（选填“N”或“S”）。
的
3. （2022贵州黔东南州）某款无接触式 热风干手器，手伸向出风口时可吹出温度为35℃～45℃
的热风，内部电路由控制电路和工作电路两部分构成，简化电路如图所示，控制电路中R为光敏电
阻。闭合S，当手伸向出风口时，R的阻值会_______（选填“增大”“不变”或“减小”），衔铁
被吸下，工作电路开始工作。若干手器的加热电阻丝的阻值为44Ω，在额定电压下，烘干一次手用时10s，则烘干手的过程中加热电阻产生的热量为_______J，这些热量能使_______kg（结果保留两
位小数）的水温度升高5℃。[ ]
三、实验题（本大题2小题，共24分）

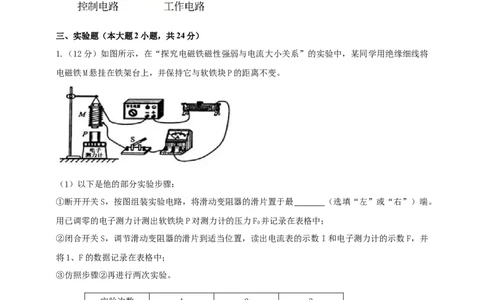

1.（12分）如图所示，在“探究电磁铁磁性强弱与电流大小关系”的实验中，某同学用绝缘细线将
电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变。
（1）以下是他的部分实验步骤：
①断开开关S，按图组装实验电路，将滑动变阻器的滑片置于最 （选填“左”或“右”）端。
用已调零的电子测力计测出软铁块P对测力计的压力F 并记录在表格中；
0
②闭合开关S，调节滑动变阻器的滑片到适当位置，读出电流表的示数I和电子测力计的示数F，并
将1、F的数据记录在表格中；
③仿照步骤②再进行两次实验。
实验次数 1 2 3
I/A 0.34 0.40 0.44
F/N 0.9 0.9 0.9
0
F/N 0.84 0.82 0.81
（2）由表中数据可以得出的实验结论是：对于同一电磁铁， .
（3）闭合开关S后，电磁铁下端的磁极为 （选填“N”或“S”）极。
（4）本实验中，滑动变阻器除了保护电路的作用外，还起到 的作用。
2. （12分）某实验小组用自制电磁铁探究影响电磁铁磁性强弱的因素。他们用相同的漆包线和铁钉
绕制成两个电磁铁A和B，B铁钉上绕有更多匝数的线圈，实验装置如图所示。（1）如图甲，闭合开关，电磁铁A的钉尖是 极（选填“N”或“S”）；将滑动变阻器的滑
片P向右移动，能吸引 的大头针（选填“更多”“不变”或“更少”）；
（2）如图乙，把电磁铁A和B串联，闭合开关，多次移动滑动变阻器的滑片P，发现电磁铁B总能
吸引更多的大头针，通过比较，得出的结论是 ；
（3）电磁铁在生活中应用广泛，请举一例： 。
四、计算题（本大题1小题，共16分）

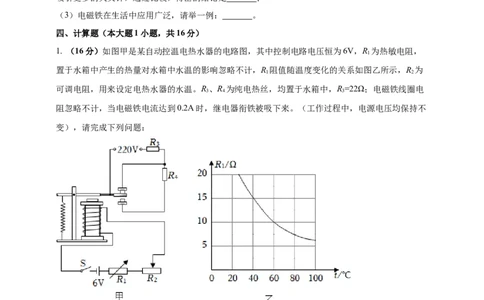

1. （16分）如图甲是某自动控温电热水器的电路图，其中控制电路电压恒为6V，R 为热敏电阻，
1
置于水箱中产生的热量对水箱中水温的影响忽略不计，R 阻值随温度变化的关系如图乙所示，R 为
1 2
可调电阻，用来设定电热水器的水温。R、R 为纯电热丝，均置于水箱中，R=22Ω；电磁铁线圈电
3 4 3
阻忽略不计，当电磁铁电流达到0.2A时，继电器衔铁被吸下来。（工作过程中，电源电压均保持不
变），请完成下列问题：
（1）图甲中电磁铁的上端为 ______（选填“N极”或“S极”）；
（2）加热时电热丝R 的功率为_______；
3
（3）如果电热水器储有60kg的水，电路处于加热状态，正常工作1小时，产生的热量80%被水吸
收，则水温升高了_______℃；[c =4.2×103J/（kg•℃），结果保留1位小数]
水
（4）如果将电热水器水温设为60℃，R 的阻值应该调至_______Ω。
2科学精神与担当
电磁继电器
电磁继电器普通由铁芯、线圈、衔铁、触点簧片等组成的。只需在线圈两端加上一定的电压，
线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸收的作用下克制返回弹簧的
拉力吸向铁芯，从而带动衔铁的动触点与静触点(常开触点)吸合。此外，电磁继电器还分为以下几
品种型的继电器，下面一同来理解一下吧：
（1）直流电磁继电器：输入电路中的控制电流为直流的电磁继电器。
（2）交流电磁继电器：输入电路中的控制电流为交流的电磁继电器。
（3）磁保持继电器：将磁钢引入磁回路，继电器线圈断电后，继电器的衔铁仍能坚持在线圈通电时
的状态，具有两个稳定状态。
（4）极化继电器：状态改动取决于输入鼓励量极性的一种直流继电器。
(5)舌簧继电器：应用密封在管内，具有触点簧片和衔铁磁路双重作用的舌簧的动作来开、闭或转换
线路的继电器。 (6)节能功率继电器：输入电路中的控制电流为交流的电磁继电器,但它的电流大
(普通30-100A),体积小, 节电功用。
