2023-2024人教版9年物理全册20.4 电动机 同步练习
（满分100分，答题时间45分钟）
一、选择题（本大题7小题，每小题5分，共35分）

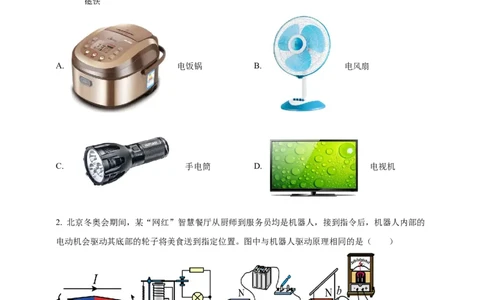

1. （2023广西）如图，某兴趣小组利用干电池、铜线框和磁铁制作一个“爱心”电动机，“爱心”
能绕电池转动。下列家用电器与“爱心”电动机工作原理相同的是（ ）
A. 电饭锅 B. 电风扇
C. 手电筒 D. 电视机
2. 北京冬奥会期间，某“网红”智慧餐厅从厨师到服务员均是机器人，接到指令后，机器人内部的
电动机会驱动其底部的轮子将美食送到指定位置。图中与机器人驱动原理相同的是（ ）
A. B. C. D.
3. 如图所示是“探究电动机转动原理”的实验装置，闭合开关后，金属杆向左运动，要使金属杆向
右运动，应采取的措施是（ ）A. 磁场方向不变，改变电流方向
B. 同时改变电流方向和磁场方向
C. 电流大小不变，改变磁场强弱
D. 同时改变电流大小和磁场强弱

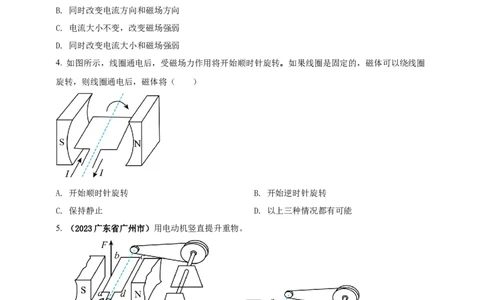

4. 如图所示，线圈通电后，受磁场力作用将开始顺时针旋转。如果线圈是固定的，磁体可以绕线圈
旋转，则线圈通电后，磁体将（ ）
A. 开始顺时针旋转 B. 开始逆时针旋转
C. 保持静止 D. 以上三种情况都有可能
5. （2023广东省广州市）用电动机竖直提升重物。
（1）图1中重物上升过程经过M、N、O、P点，其速度在MN段不断增大，在NO段不变，在OP段不断减小，忽略空气阻力，则重物在（ ）
A.MN段动能不变 B.MN段机械能不变
C.NO段机械能增大 D.OP段重力势能减小
（2）图1中ab边所受磁场的作用力为F。把电源的正负极对调再接入电路，闭合开关，线圈abcd
转至图2所示位置，则（ ）
的
A.图1中流过ab边 电流方向是从b到a
B.图1中cd边受到磁场作用力的方向与F的相同
C.图2中ab边受到磁场作用力的方向与F的相反
D.图2中cd边受到磁场作用力的方向与F的相反

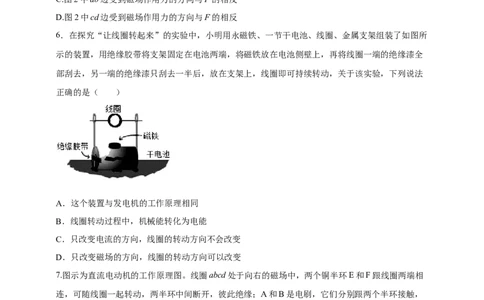

6．在探究“让线圈转起来”的实验中，小明用永磁铁、一节干电池、线圈、金属支架组装了如图所
示的装置，用绝缘胶带将支架固定在电池两端，将磁铁放在电池侧壁上，再将线圈一端的绝缘漆全
部刮去，另一端的绝缘漆只刮去一半后，放在支架上，线圈即可持续转动，关于该实验，下列说法
正确的是（ ）
A．这个装置与发电机的工作原理相同
B．线圈转动过程中，机械能转化为电能
C．只改变电流的方向，线圈的转动方向不会改变
D．只改变磁场的方向，线圈的转动方向可以改变
7.图示为直流电动机的工作原理图。线圈abcd处于向右的磁场中，两个铜半环E和F跟线圈两端相
连，可随线圈一起转动，两半环中间断开，彼此绝缘；A和B是电刷，它们分别跟两个半环接触，
使电源和线圈组成闭合电路。在图示位置，电流沿dcba流过线圈，dc边受到磁场的作用力向下，则
（ ）
A. 线圈在图示位置时，ab边受到磁场的作用力向下B. 线圈由图示位置转过180o时，电流沿dcda流过线圈
C. 线圈由图示位置转过180°时，dc边受到磁场的作用力向下
D. 线圈由图示位置转过180°时，ab边受到磁场的作用力向下
二、填空题（本大题3小题，7个空，每空4分，共28分）
1. （2022广西贵港）目前，贵港市正在打造“中国—东盟新能源电动车”生产基地，主动融入“一
带一路”建设，取得了较好成效。电动车主要部件之一是电动机，其工作原理是通电导体在磁场中
受_______的作用；在给电动车充电过程中，是将______能转化为化学能。

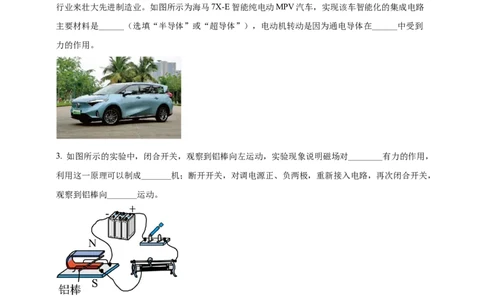

2. （2022海南）《海南自由贸易港建设总体方案》明确提出，海南将围绕新能源汽车、智能汽车等
行业来壮大先进制造业。如图所示为海马7X-E智能纯电动MPV汽车，实现该车智能化的集成电路
主要材料是______（选填“半导体”或“超导体”），电动机转动是因为通电导体在______中受到
力的作用。
3. 如图所示的实验中，闭合开关，观察到铝棒向左运动，实验现象说明磁场对________有力的作用，
利用这一原理可以制成_______机；断开开关，对调电源正、负两极，重新接入电路，再次闭合开关，
观察到铝棒向_______运动。
三、简答题（本大题1小题，共12分）
1.（12分）盛夏的晚上，房间很热，小强打开电风扇，感到风吹到身上凉快．根据以上情景结合所
学物理知识分析并简要回答下列问题：
（1）风吹到身上感到凉快的原因；（2）电风扇内的电动机工作的原理．
四、探究实验题（本大题1小题，共25分）
1. 如图甲是小雪自制的小风扇，使用时发现小风扇转动，但风却向后吹。小雪设计了如图乙所示的
实验，探究其原因。（1）闭合开关，给铜棒ab通电，发现铜棒ab向右运动，这表明铜棒ab在磁场中受到_____的作用；
（2）保持磁场方向不变，将电源正负极对调后接入电路，闭合开关，发现铜棒ab向左运动，这表
明_______；
（3）保持电流方向不变，将磁体的两极对调，闭合开关，发现铜棒ab向右运动，这表明
___________；
（4）根据实验，要改变小风扇转动方向，小雪应该___________；
