2022-2023物理新课标下九年级全册同步课节减负作业（人教版）
第二十章 电与磁
专题20.4 《电动机》课节减负作业
一、选择题

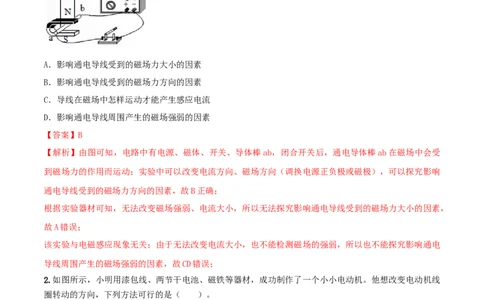

1.如图所示的实验装置可以用来研究（电源电压不变）（ ）
A．影响通电导线受到的磁场力大小的因素
B．影响通电导线受到的磁场力方向的因素
C．导线在磁场中怎样运动才能产生感应电流
D．影响通电导线周围产生的磁场强弱的因素
【答案】B
【解析】由图可知，电路中有电源、磁体、开关、导体棒ab，闭合开关后，通电导体棒ab在磁场中会受
到磁场力的作用而运动；实验中可以改变电流方向、磁场方向（调换电源正负极或磁极），可以探究影响
通电导线受到的磁场力方向的因素，故B正确；
根据实验器材可知，无法改变磁场强弱、电流大小，所以无法探究影响通电导线受到的磁场力大小的因素，
故A错误；
该实验与电磁感应现象无关；由于无法改变电流大小，也不能检测磁场的强弱，所以也不能探究影响通电
导线周围产生的磁场强弱的因素，故CD错误；
2.如图所示，小明用漆包线、两节干电池、磁铁等器材，成功制作了一个小小电动机。他想改变电动机线
圈转动的方向，下列方法可行的是（ ）。
A．只增强磁铁的磁性；B．只增加线圈的匝数；
C．只增大线圈中的电流；D．只将磁铁的磁极对调
【答案】D。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
【解析】A、只增强磁铁的磁性可以增加电动机的转动速度，不能改变转动方向，故A错误。
B、只增加线圈的匝数可以增加电动机的转动速度，不能改变转动方向，故B错误。
C、只增大线圈中的电流可以增加电动机的转动速度，不能改变转动方向，故C错误。
D、只将磁

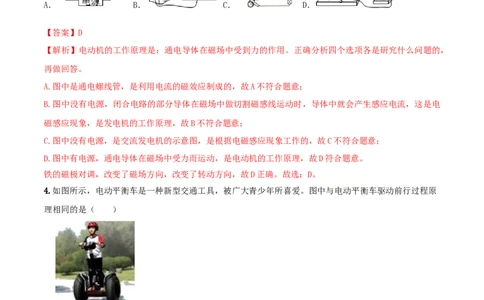

3.下列图中能够说明电动机工作原理的实验装置是（ ）
A． B． C． D．
【答案】D
【解析】电动机的工作原理是：通电导体在磁场中受到力的作用。正确分析四个选项各是研究什么问题的，
再做回答。
A.图中是通电螺线管，是利用电流的磁效应制成的，故A不符合题意；
B.图中没有电源，闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，这是电
磁感应现象，是发电机的工作原理，故B不符合题意；
C.图中没有电源，是交流发电机的示意图，是根据电磁感应现象工作的，故C不符合题意；
D.图中有电源，通电导体在磁场中受力而运动，是电动机的工作原理，故D符合题意。
铁的磁极对调，改变了磁场方向，改变了转动方向，故D正确。故选：D。
4.如图所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱。图中与电动平衡车驱动前行过程原
理相同的是（ ）
A． B． C． D．
【答案】C
【解析】根据电动平衡车蓄电池工作和电机工作时消耗和获得的能量做出判断。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
电动平衡车的无刷电机工作时，消耗电能，获得机械能，因此是将电能转化为机械能，从而获得动力。
A.是电磁感应原理，机械能转化为电能，故A错误；
B.通电导体的周围有磁场，是电流的磁效应，故B错误；
C.通电导体在磁场中受力的作用，电能转化为机械能，与电动平衡车驱动前行过程原理相同，故C正确；
D.是研究电磁铁磁性的大小与线圈匝数的关系，故D错误。
二、填空题

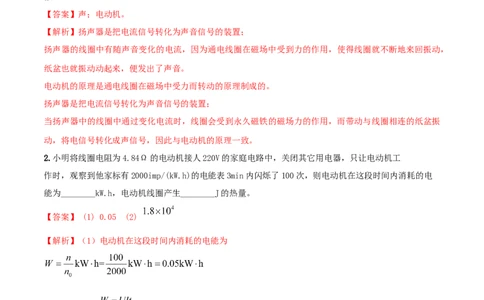

1.扬声器是把电信号转化成 信号的一种装置，它的原理跟 （填“电动机”或“发电机”）原理相
似。
【答案】声；电动机。
【解析】扬声器是把电流信号转化为声音信号的装置；
扬声器的线圈中有随声音变化的电流，因为通电线圈在磁场中受到力的作用，使得线圈就不断地来回振动，
纸盆也就振动动起来，便发出了声音。
电动机的原理是通电线圈在磁场中受力而转动的原理制成的。
扬声器是把电流信号转化为声音信号的装置；
当扬声器中的线圈中通过变化电流时，线圈会受到永久磁铁的磁场力的作用，而带动与线圈相连的纸盆振
动，将电信号转化成声信号，因此与电动机的原理一致。
2.小明将线圈电阻为4.84Ω的电动机接人220V的家庭电路中，关闭其它用电器，只让电动机工
作时，观察到他家标有2000imp/(kW.h)的电能表3min内闪烁了100次，则电动机在这段时间内消耗的电
能为________kW.h，电动机线圈产生________J的热量。
【答案】 (1) 0.05 (2)
【解析】（1）电动机在这段时间内消耗的电能为
（2）根据公式 可以求出电动机线圈的电流为
电动机线圈产生热量为
三、作图题
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
1. 设计一个电路，使电动机在人的操作下既能正转，也能反转。电动机的符号是
“ ”。
【答案】如图所示。

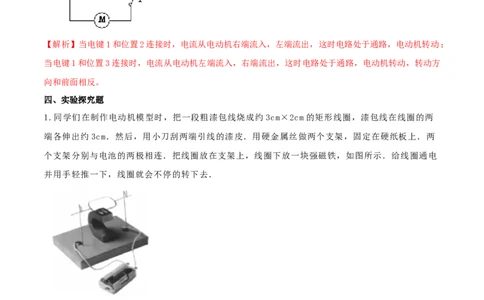

【解析】当电键1和位置2连接时，电流从电动机右端流入，左端流出，这时电路处于通路，电动机转动；
当电键1和位置3连接时，电流从电动机左端流入，右端流出，这时电路处于通路，电动机转动，转动方
向和前面相反。
四、实验探究题
1.同学们在制作电动机模型时，把一段粗漆包线烧成约3cm×2cm的矩形线圈，漆包线在线圈的两
端各伸出约3cm．然后，用小刀刮两端引线的漆皮．用硬金属丝做两个支架，固定在硬纸板上．两
个支架分别与电池的两极相连．把线圈放在支架上，线圈下放一块强磁铁，如图所示．给线圈通电
并用手轻推一下，线圈就会不停的转下去．
（1）在漆包线两端用小刀刮去引线的漆皮，刮线的要求是 （填选项“A”或“B”）．
A．两端全刮掉 B．一端全部刮掉，另一端只刮半周
（2）线圈在转动过程中 能转化为 能．
（3）小华组装好实验装置，接通电源后，发现线圈不能转动，写出一条可能造成该现象的原因
．
【答案】（1）B；（2）电；机械；（3）电源电压较低、磁场太弱或开始线圈处在平衡位置．
【解析】（1）在实验中影响线圈的转向的因素有电流的方向和磁场的方向，则为了使线圈能持续
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
转动，采取将线圈一头的绝缘漆刮去，另一头刮去一半的办法来改变通入线圈的电流方向．故选
B．
（2）根据电动机的原理知，能转动的原因是通电线圈在磁场中受磁力的作用而转动，线圈在转动
过程中消耗电能转化为机械能．
（3）小华组装好实验装置，接通电源后，发现线圈不能转动，可能是电源电压较低、磁场太弱或
开始线圈处在平衡位置．
五、计算题
1. 一台电动机的额定电压是220V，额定功率是5.5 kW，它正常工作时的电流有多大？连续工作2h耗电多
少？
【答案】25A 11kWh
【解析】由P=UI变形，可得电动机正常工作时的电流为：
I=P/U=5.5kW/220V=5500W/220V=25A
连续工作2h消耗的电能为
W=Pt=5.5 kW×2h=11kWh
六、简答题
1. 通电导线在磁场中会受到力的作用，受力的方向跟哪些因素有关？
【答案】力的方向跟电流的方向、磁感线的方向都有关系。
【解析】当电流的方向或磁感线的方向变得相反时，导线的受力方向也变得相反。
2. 电动机主要由哪两部分构成？电动机换向器的构造大体是怎样的？它有什么作
用？
【答案】见解析。
【解析】电动机主要由能够转动的线圈和固定不动的磁体这两部分组成。
换向器的大体构造为：两个铜半环分别跟线圈两端相连，可随线圈一起转动，两半环中间断开，彼此绝缘。
另外还有两个电刷，分别跟两个半环接触，使电源和线圈组成闭合电路。
换向器的作用是：在线圈刚转过平衡位置时，自动改变线圈中的电流的方向，使线圈能够持续的转动下去。
