2022-2023物理新课标下九年级全册同步课节减负作业（人教版）
第二十章 电与磁
专题20.2 《电生磁》课节减负作业
一、选择题

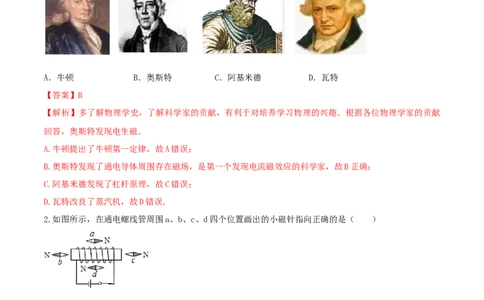

1.我们的日常生活离不开电和磁．发现电流磁效应的科学家是（ ）
A．牛顿 B．奥斯特 C．阿基米德 D．瓦特
【答案】B
【解析】多了解物理学史，了解科学家的贡献，有利于对培养学习物理的兴趣．根据各位物理学家的贡献
回答，奥斯特发现电生磁．
A.牛顿提出了牛顿第一定律，故A错误；
B.奥斯特发现了通电导体周围存在磁场，是第一个发现电流磁效应的科学家，故B正确；
C.阿基米德发现了杠杆原理，故C错误；
D.瓦特改良了蒸汽机，故D错误．
2.如图所示，在通电螺线管周围a、b、c、d四个位置画出的小磁针指向正确的是（ ）
A．a、b B．b、c C．c、d D．a、d
【答案】A
【解析】由图可知，螺线管中电流的方向是向上的，由安培定则判断出通电螺线管的左端为 N极，右端为
S极，由同名磁极相互排斥，异名磁极相互吸引知，只有小磁针ab的指向正确。
3．在探究通电螺线管的实验中，小明连接了如图所示的电路，通电螺线管M端放有一小磁针，闭合开关，
移动滑动变阻器的滑片，下面说法正确的是（ ）
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com

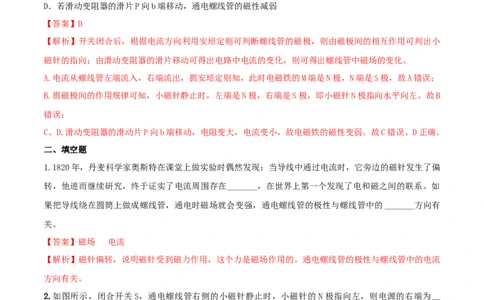

A．通电螺线管M端为S极
B．小磁针N极指向水平向右
C．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性增强
D．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性减弱
【答案】D
【解析】开关闭合后，根据电流方向利用安培定则可判断螺线管的磁极，则由磁极间的相互作用可判出小
磁针的指向；由滑动变阻器的滑片移动可得出电路中电流的变化，则可得出螺线管中磁场的变化。
A.电流从螺线管左端流入，右端流出，据安培定则知，此时电磁铁的M端是N极，N端是S极，故A错误；
B.据磁极间的作用规律可知，小磁针静止时，左端是N极，右端是S极，即小磁针N极指向水平向左。故B
错误；
C、D.滑动变阻器的滑动片P向b端移动，电阻变大，电流变小，故电磁铁的磁性变弱。故C错误、D正确。
二、填空题
1.1820年，丹麦科学家奥斯特在课堂上做实验时偶然发现：当导线中通过电流时，它旁边的磁针发生了偏
转，他进而继续研究，终于证实了电流周围存在_______，在世界上第一个发现了电和磁之间的联系。如
果把导线绕在圆筒上做成螺线管，通电时磁场就会变强，通电螺线管的极性与螺线管中的_______方向有
关。
【答案】磁场 电流
【解析】磁针偏转，说明磁针受到磁力作用，这个力是磁场作用的。通电螺线管的极性与螺线管中的电流
方向有关。
2.如图所示，闭合开关S，通电螺线管右侧的小磁针静止时，小磁针的 N极指向左，则电源的右端为
极，若使通电螺线管的磁性减弱，滑动变阻器的滑片P应向 端移动。
【答案】正；左。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
【解析】由小磁针的指向可判出电磁铁的极性，根据安培定则判断电源的正负极；由磁性的变化可知电流
的变化，从而判断滑片的移动情况。
小磁针静止时N极向左，则由磁极间的相互作用可知，通电螺线管右端为 S极，则左端为N极，根据安培
定则可以判断电源的右端为正极，左端为负极；如图所示：
若使通电螺线管的磁性减弱，需减小电路中电流，由欧姆定律可知要增大电路中电阻，故滑片向左移动。

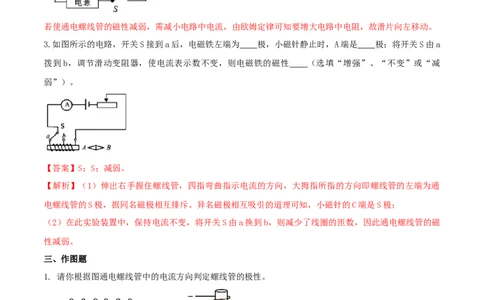

3.如图所示的电路，开关S接到a后，电磁铁左端为 极，小磁针静止时，A端是 极；将开关S由a
拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性 （选填“增强”、“不变”或“减
弱”）。
【答案】S；S；减弱。
【解析】（1）伸出右手握住螺线管，四指弯曲指示电流的方向，大拇指所指的方向即螺线管的左端为通
电螺线管的S极，据同名磁极相互排斥、异名磁极相互吸引的道理可知，小磁针的C端是S极；
（2）在此实验装置中，保持电流不变，将开关S由a换到b，则减少了线圈的匝数，因此通电螺线管的磁
性减弱。
三、作图题
1. 请你根据图通电螺线管中的电流方向判定螺线管的极性。
【答案】如图所示。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
【解析】判断通电螺线管的N、S极方法是：用右手握住螺线管，让四指指向螺线管中电流的方向，则拇指
所指的那端就是螺线管的N极。所以图中两个螺线管的N、S极可以很容易标出。

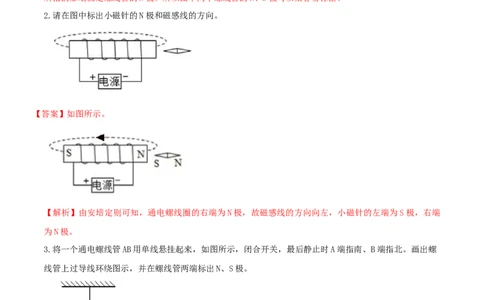

2.请在图中标出小磁针的N极和磁感线的方向。
【答案】如图所示。
【解析】由安培定则可知，通电螺线圈的右端为N极，故磁感线的方向向左，小磁针的左端为S极，右端
为N极。
3.将一个通电螺线管AB用单线悬挂起来，如图所示，闭合开关，最后静止时A端指南、B端指北。画出螺
线管上过导线环绕图示，并在螺线管两端标出N、S极。
【答案】如图所示。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
【解析】通电螺线管水平悬吊静止时一端指南一端指北，指北的是N极，指南的是S极，如图所示，电流
方向如图所示，根据安培定则用右手握住螺线管，四指指向电流方向，大拇指指向通电螺线管的 N极，所
以先从螺线管的后面开始绕螺线管.
4．如图所示，在电磁铁上方用弹簧挂着一个条形磁体，开关闭合后，滑片P向右滑动时弹簧伸长。请标出
电磁铁上端的极性及电源正负极。
【答案】如图所示：
【解析】滑动变阻器向右移动时，电阻变小，电流变大，电磁铁的磁性增强，弹簧伸长说明受到的拉力增
大，所以电磁铁的上端应该和上面的磁极是异名磁极，根据磁极判断电流方向，判断电源正负极。
滑动变阻器向右移动时，电阻变小，电流变大，电磁铁的磁性增强，弹簧伸长说明受到的拉力增大，所以
电磁铁的上端应该和上面的磁极是异名磁极，所以电磁铁的上端是S极，根据安培定则可以判断从电磁铁
的下端入电流，所以可以判断电源的左端是正极，右端是负极。
四、实验探究题
1.攀枝花市某学校研学小组在探究通电螺线管磁场的实验中，小磁针和螺线管放置于同一水平面内，螺线
管为东西朝向，小磁针可在水平面内自由转动。开关S闭合后，小磁针的指向如图所示，则电源A端为
（选填“正”或“负”）极。当开关S断开时，小磁针N极将 （选填“不”、“向北”或“向南”）
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
偏转。
【答案】负；向北。
【解析】（1）根据磁场对放入其中的磁体产生磁力作用，磁体N极跟该点磁感线方向一致，可以判断小磁
针处磁场方向；根据磁体周围的磁感线从N极出发，回到S极，来判断通电螺线管的磁极；根据安培定则
判断通电螺线管中电流方向，根据电流方向判断电源正负极。
（2）小磁针受地磁场的作用，总是一端指南，一端指北，指北的是N极，指南的是S极。
解：（1）小磁针的左端是N极，可以判断小磁针处磁感线方向指向左侧，根据磁体周围的磁感线从 N极出
发，回到S极，可以判断通电螺线管的左端是N极，右端是S极，根据安培定则判断电流从螺线管的右边
进入，从左边流出，可以判断电源的B端是正极，A端是负极。
（2）当开关S断开时，通电螺旋管无磁性，小磁针受地磁场的作用，一端指南，一端指北，指南的是 S极，
指北的是N极。
2.小波小组在探究“通电螺线管的外部磁场”实验中，设计了如图所示电路。实验时，
（1）可通过观察__________判断通电螺线管的磁极。
（2）如图所示是通电螺线管周围的有机玻璃板上的小磁针分布状态，观察可知通电螺线管的外部磁场与
__________的磁场相似。
(3)小波猜想通电螺线管磁场强弱可能与线圈匝数和电流大小都有关。实验中，他将开关S从1换到2上时，
调节变阻器的滑片P，再次观察电流表示数及吸引的回形针数目，此时调节滑动变阻器是为了__________，
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
来研究__________的关系。
【答案】（1）小磁针静止时N极（或S极）的指向（2）条形磁体（3）控制两次实验的电流大小不变
通电螺线管磁场强弱与线圈匝数
【解析】（1）读图可知，在螺线和旁有两个小磁针，我们可以通过观察小磁针的指向来判断螺线管的极
性；
（2）读图2可知，螺线和的两端磁性较强，中间磁性较弱，这与条形磁体的磁场分布相类似；
（3）实验中，他将开关S从l换到2上时，连入电路的线圈匝数发生了变化，为了保证电流不变，应调节
变阻器的滑片P，控制两次实验的电流大小不变，再次观察电流表示数及吸引的回形针数目，这样才能探
究出通电螺线管磁场强弱与线圈匝数的关系．
3.探究电生磁的实验装置如图所示。
①根据图1可知：电流的磁场方向与 方向有关
②据图2可知：通电螺线管外部的磁场与 磁体的磁场相似。
③根据图2中小磁针的指向，标出电源的正、负极
④根据图3可知：电磁铁磁性的强弱跟 有关。
⑤要使图3中乙电磁铁的磁性增强，可以 。
【答案】①电流；②条形；③如图；④线圈匝数；⑤将滑动变阻器的滑片向左移动。
【解析】①根据图1可知：电流方向改变，小磁针偏转方向发生改变，这说明电流的磁场方向与电流方向
有关；
②据图2可知：通电螺线管外部的磁场与条形磁体的磁场相似的；
③小磁针静止时N极的指向与磁感线的方向是相同的，磁感线是从N极出来，然后回到S极的，故通过螺
线管的右端为N极，根据安培定则可知，螺线管中电流方向是向下的，即电源右端为正极；如图：
；
④根据图3可知：在电流相同时，线圈匝数越多的，吸引的大头针个数越多，这说电磁铁磁性的强弱跟线
圈匝数有关。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
⑤通过增大电流可以增大电磁铁的磁性，故可以将滑动变阻器的滑片向左移动，滑动变阻器接入电路的电
阻减小，电路中的电流变大。
五、简答与阅读理解题
1. 如图所示，开关闭合后，位于螺线管右侧的小磁针的指向将怎样变化？
【答案】小磁针的N极将向右偏转90°后小幅度摆动直至静止。
【解析】根据电源正负极和导线缠绕方式，利用安培定则判断出通电螺线管右端是N极，左端是S极。小
磁针位置磁感线方向就是小磁针静止时N极指向。水平向右。
