2022-2023物理新课标下九年级全册同步课节减负作业（人教版）
第十五章 电流 电路
专题15.3 《串联和并联》课节减负作业
一、选择题

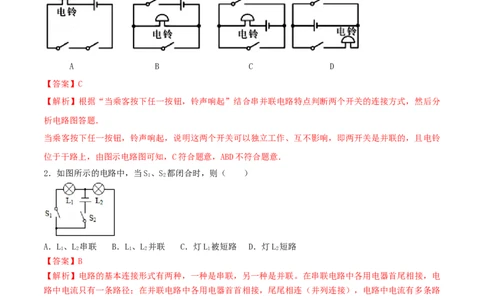

1.新型公交车后门左右扶杆上各装有一个相当于开关的按钮，当乘客按下任一个按钮时，铃声响起，提醒
司机有乘客下车．如图中符合要求的电路是（ ）
A B C D
【答案】C
【解析】根据“当乘客按下任一按钮，铃声响起”结合串并联电路特点判断两个开关的连接方式，然后分
析电路图答题．
当乘客按下任一按钮，铃声响起，说明这两个开关可以独立工作、互不影响，即两开关是并联的，且电铃
位于干路上，由图示电路图可知，C符合题意，ABD不符合题意．
2．如图所示的电路中，当S、S 都闭合时，则（ ）
1 2
A．L、L 串联 B．L、L 并联 C．灯L 被短路 D．灯L 短路
1 2 1 2 1 2
【答案】B
【解析】电路的基本连接形式有两种，一种是串联，另一种是并联。在串联电路中各用电器首尾相接，电
路中电流只有一条路径；在并联电路中各用电器首首相接，尾尾相连（并列连接），电路中电流有多条路
径。
由图可知，当S 、S 都闭合时，电流从正极流出后，分成两条支路，所以灯泡L 、L 构成并联电路，所以
1 2 1 2
选项A、C、D都不正确。
3.如图所示的电路中，闭合开关 s 、s ，电流表、灯泡 L 和L 均能正常工作．则下列说法正确的是
1 2 1 2
（ ）
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
A．开关s 闭合，s 断开，电源外部电流流向为a→b→c→d
1 2
B．开关s、s 都闭合，灯泡L 和L 并联
1 2 1 2
C．开关s、s 都闭合，通过灯泡L 的电流一定大于通过灯泡L 的电流
1 2 1 2

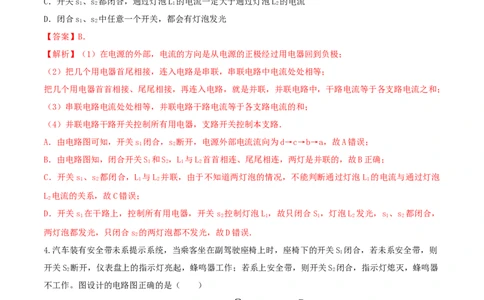

D．闭合s、s 中任意一个开关，都会有灯泡发光
1 2
【答案】B．
【解析】（1）在电源的外部，电流的方向是从电源的正极经过用电器回到负极；
（2）把几个用电器首尾相接，连入电路是串联，串联电路中电流处处相等；
把几个用电器首首相接、尾尾相接，再连入电路，就是并联，并联电路中，干路电流等于各支路电流之和；
（3）串联电路电流处处相等，并联电路干路电流等于各支路电流的和；
（4）并联电路干路开关控制所有用电器，支路开关控制本支路．
A．由电路图可知，开关s 闭合，s 断开，电源外部电流流向为d→c→b→a，故A错误；
1 2
B．由电路图知，闭合开关S 和S，L 与L 首首相连、尾尾相连，两灯是并联的，故B正确；
1 2 1 2
C．开关s 、s 都闭合，L 与L 并联，由于不知道两灯泡的情况，不能判断通过灯泡 L 的电流与通过灯泡
1 2 1 2 1
L 电流的关系，故C错误；
2
D．开关s 在干路上，控制所有用电器，开关s 控制灯泡L ，故只闭合S ，灯泡L 发光，s 、s 都闭合，
1 2 1 1 2 1 2
两灯泡都发光，只闭合s 的两灯泡都不发光，故D错误．
2
4.汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S 闭合，若未系安全带，则
1
开关S 断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S 闭合，指示灯熄灭，蜂鸣器
2 2
不工作。图设计的电路图正确的是（ ）
A B C D
【答案】B
【解析】由题意知，当乘客坐在副驾驶座椅上时开关S 闭合指示灯亮起、蜂鸣器工作，则S 可控制指示灯
1 1
和蜂鸣器；若系上安全带，开关S 闭合，指示灯熄灭、蜂鸣器不工作，则蜂鸣器和指示灯被短路，据此进
2
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
行解答。由电路图可知，
A.系上安全带时开关S 闭合，会造成电源短路，故A不符合题意；
2
B.当乘客坐在副驾驶座椅上时，开关S 闭合，蜂鸣器和指示灯均工作，系上安全带后开关S 闭合，蜂鸣器
1 2
和指示灯被短路均不工作，此时电路安全，故B符合题意；
C.只有当乘客坐在副驾驶座椅上且系上安全带时，两开关闭合，蜂鸣器和指示灯才工作，故C不符合题意；
D.当乘客坐在副驾驶座椅上时，开关S 闭合，蜂鸣器和指示灯均工作，系上安全带后开关S 闭合，蜂鸣器
1 2
和指示灯仍工作，故D不符合题意。
二、填空题

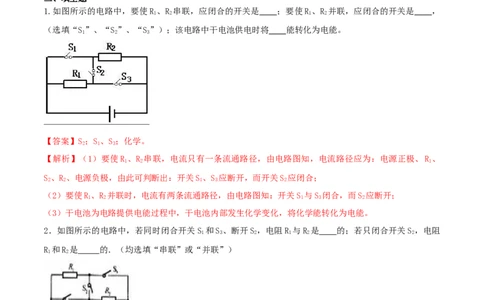

1.如图所示的电路中，要使R 、R 串联，应闭合的开关是 ；要使R 、R 并联，应闭合的开关是 ，
1 2 1 2
（选填“S”、“S”、“S”）；该电路中干电池供电时将 能转化为电能。
1 2 3
【答案】S；S、S；化学。
2 1 3
【解析】（1）要使R 、R 串联，电流只有一条流通路径，由电路图知，电流路径应为：电源正极、R 、
1 2 1
S、R、电源负极，由此可判断出：开关S、S 应断开，而开关S 应闭合；
2 2 1 3 2
（2）要使R、R 并联时，电流有两条流通路径，由电路图知：开关S 与S 闭合，而S 应断开；
1 2 1 3 2
（3）干电池为电路提供电能过程中，干电池内部发生化学变化，将化学能转化为电能。
2．如图所示的电路中，若同时闭合开关S 和S 、断开S ，电阻R 与R 是 的；若只闭合开关S ，电阻
1 3 2 1 2 2
R 和R 是 的．（均选填“串联”或“并联”）
1 2
【答案】并联；串联．
【解析】串联电路电流只有一条路径，电流依次经过各用电器从正极回到电源负极；并联电路电流有多条
路径，分别经过各用电器从电源正极回到负极．
若同时闭合开关S 和S 、断开S ，则电流只有两条路径：正极→R→S→负极，正极→S→R→S→负极，
1 3 2 1 3 1 2 3
故R、R 并联．
1 2
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
若只闭合开关S，电流只有一条路径：正极→R→S→R→负极，因此R、R 串联.
2 1 2 2 1 2
三、作图题

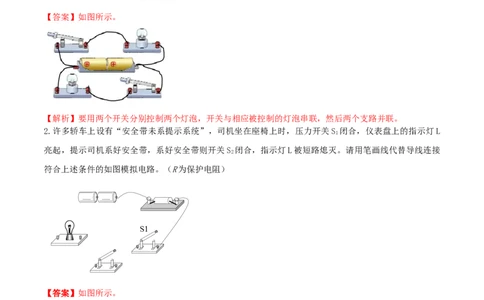

1. 如图，要用两个开关分别控制两个灯泡，应该怎样连接电路？请在图中画出接线。
【答案】如图所示。
【解析】要用两个开关分别控制两个灯泡，开关与相应被控制的灯泡串联，然后两个支路并联。
2.许多轿车上设有“安全带未系提示系统”，司机坐在座椅上时，压力开关S 闭合，仪表盘上的指示灯L
1
亮起，提示司机系好安全带，系好安全带则开关S 闭合，指示灯L被短路熄灭。请用笔画线代替导线连接
2
符合上述条件的如图模拟电路。（R为保护电阻）
S1
【答案】如图所示。
R
S1
S2
【解析】根据题意，两个开关不是串联，S 和灯泡串联，接入电路。S 和灯泡并联。
1 2
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
3．健健为抗击新冠疫情设计一个病床呼叫电路。要求：病床1旁的开关S 控制指示灯L 和电铃；病床2
1 1
旁的开关S
2
控制指示灯L
2
和电铃；患者只要按床旁的开关，医务人员就知道谁呼叫｡请在图中连线，形成
符合要求的完整电路图｡
【答案】见解析
【解析】由题知，S 控制指示灯L，S 控制指示灯L，说明两灯互不影响，即两灯并联，而两个开关都能
1 1 2 2
控制电铃，所以电铃串联在干路上，如图所示：
