2022-2023物理新课标下九年级全册同步课节减负作业（人教版）
第十九章 生活用电
专题19.5 《生活用电》单元考试达标检测试题
一、选择题（11小题，每小题3分，共33分）

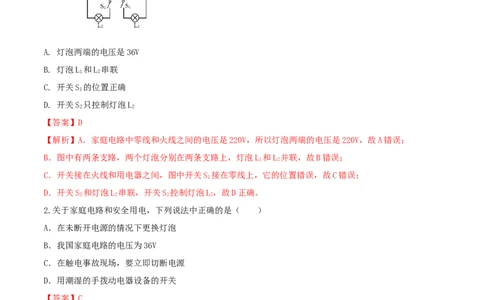

1.某家庭电路如图所示，下列说法正确的是（ ）
A. 灯泡两端的电压是36V
B. 灯泡L 和L 串联
1 2
C. 开关S 的位置正确
1
D. 开关S 只控制灯泡L
2 2
【答案】D
【解析】A．家庭电路中零线和火线之间的电压是220V，所以灯泡两端的电压是220V，故A错误；
B．图中有两条支路，两个灯泡分别在两条支路上，灯泡L 和L 并联，故B错误；
1 2
C．开关接在火线和用电器之间，图中开关S 接在零线上，它的位置错误，故C错误；
1
D．开关S 和灯泡L 串联，开关S 控制灯泡L，故D正确。
2 2 2 2
2.关于家庭电路和安全用电，下列说法中正确的是（ ）
A．在未断开电源的情况下更换灯泡
B．我国家庭电路的电压为36V
C．在触电事故现场，要立即切断电源
D．用潮湿的手拨动电器设备的开关
【答案】C
【解析】（1）在更换灯泡时，应先断开开关；
（2）我国家庭电路电压是220V，人体安全电压不高于36V；
（3）一旦有人触电，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源；
（4）水是导体。
A.在未断开电源开关的情况下更换灯泡，灯泡处仍带电，容易发生触电事故，故A错误；
B.我国家庭电路电压是220V．故B错误；
C.发现有人触电时，千万不能用手将触电人拉开，这样救人者也会触电，应立即切断电源或用绝缘棒将导
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
线挑开，使接触者尽快脱离电源，故C正确；
D.水是导体，用潮湿的手拨动电器设备的开关，易发生触电事故，故D错误。
3.下列关于安全用电常识说法错误的是（ ）
A．三脚插头较长的那只脚无用
B．保险装置、插座、家用电器达到使用寿命应及时更换
C．更换家庭电路中的灯泡、搬动用电器前应断开电源开关
D．当家庭电路起火时，应先断开电路再灭火
【答案】A
【解析】A．三脚插头较长的那只脚是接地线的，把用电器接入电路的同时把用电器的外壳与大地连接起
来，防止因外壳带电引发触电事故，所以三脚插头较长的那只脚是有用的，故A错误，符合题意；
B．保险装置、插座、家用电器都是有寿命的，达到使用寿命应及时更换，否则会发生安全事故，出现人
体触电或者引发火灾，故B正确，不符合题意；
C．更换家庭电路中的灯泡、搬动用电器前，为了防止人体触电，应断开电源开关，故C正确，不符合题意；
D．当家庭电路起火时，应先断开电路再灭火，不能先灭火，再断开电路，否则会人体触电，故D正确，不
符合题意。

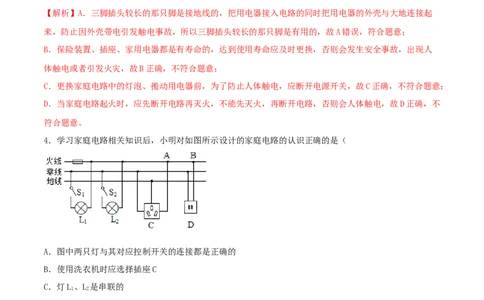

4．学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是（
A．图中两只灯与其对应控制开关的连接都是正确的
B．使用洗衣机时应选择插座C
C．灯L、L 是串联的
1 2
D．如图中AB之间发生断路，则用试电笔检查插座C的各个插孔，试电笔的氖管都不发光
【答案】B
【解析】A.在灯的安装及开关的连接中，火线先接开关，再接入灯泡，所以灯L 接法错误；故A错误；
1
B.使用洗衣机时应选择插座C，把洗衣机外壳与大地接通，避免因意外漏电对人身产生伤害，故B正确；
C.灯L、L 是并联的，互不影响，故C错误；
1 2
D.如图中AB之间发生断路，C插座电路连接正常，试电笔接触C插座火线时，氖管发光，故D错误。
5．关于家庭电路和安全用电，下列说法准确的是（ ）
A．控制各灯具的开关都应该安装在零线上
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
B．有金属外壳的用电器都使用两脚插头
C．应该定期对漏电保护器进行例行试验
D．不接触高压设备就不会引起触电事故
【答案】C
【解析】A．家庭电路中，控制各个灯具的开关都应安装火线上，断开开关，保证用电安全。故A错误；
B．家用电器金属外壳相连接的是地线，用三脚插头使金属外壳带电，电流会通过地线导入大地，防止造
成触电事故的发生，故有金属外壳的用电器都使用三脚插头，故B错误；
C．为确保使用安全，漏电漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保
护器无动作，说明漏电保护器需要更换，故应该定期对漏电保护器进行例行试验，故C正确；
D．安全用电的基本原则是：不直接接触低压线路，不靠近高压线路，故D错误。

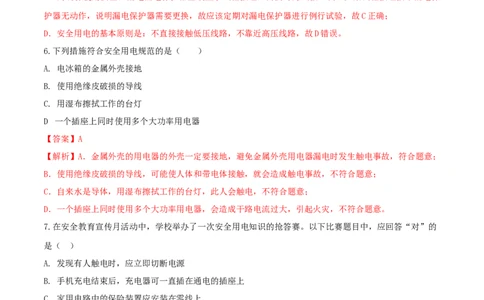

6.下列措施符合安全用电规范的是（ ）
A. 电冰箱的金属外壳接地
B. 使用绝缘皮破损的导线
C. 用湿布擦拭工作的台灯
.
D 一个插座上同时使用多个大功率用电器
【答案】A
【解析】A．金属外壳的用电器的外壳一定要接地，避免金属外壳用电器漏电时发生触电事故，符合题意；
B．使用绝缘皮破损的导线，可能使人体和带电体接触，就会造成触电事故，不符合题意；
C．自来水是导体，用湿布擦拭工作的台灯，此人会触电，不符合题意；
D．一个插座上同时使用多个大功率用电器，会造成干路电流过大，引起火灾，不符合题意。
7.在安全教育宣传月活动中，学校举办了一次安全用电知识的抢答赛。以下比赛题目中，应回答“对”的
是（ ）
A. 发现有人触电时，应立即切断电源
B. 手机充电结束后，充电器可一直插在通电的插座上
C. 家用电路中的保险装置应安装在零线上
在
D. 雷雨天气可打伞 开阔地上行走
【答案】A
【解析】A．有人触电时，应立即切断电源，再进行救援，故A符合题意；
B．充电器长时间插在电源插孔上会发热，容易引起火灾，故B不符合题意；
C．家用电路中的保险装置应该装在火线上，当电路中电流过大，保险装置切断电路，家用电器就不会带
电，故C不符合题意；
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
D．雷雨天气撑着雨伞在开阔地上行走，雷电容易通过伞导入人体，造成触电，故D不符合题意。
8.小王在一次家庭探究活动中，在作业本上做了如下5条记录：①电饭煲铭牌上标有“220V，800W，
50Hz”等字样；②使用试电笔时，手必须接触笔尾的金属体；③电视机上安装的动圈式扬声器，其运作原
理是电磁感应；④床头灯的开关是串联在电路上的；⑤体温计的刻度范围通常是 35～42℃，分度值为
1℃．你认为小王的记录完全正确的是（ ）
A．①②③ B．②④⑤ C．①②④ D．①③⑤
【答案】C．

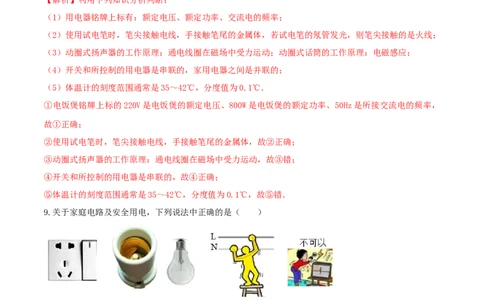

【解析】利用下列知识分析判断：
（1）用电器铭牌上标有：额定电压、额定功率、交流电的频率；
（2）使用试电笔时，笔尖接触电线，手接触笔尾的金属体，若试电笔的氖管发光，则笔尖接触的是火线；
（3）动圈式扬声器的工作原理：通电线圈在磁场中受力运动；动圈式话筒的工作原理：电磁感应；
（4）开关和所控制的用电器是串联的，家用电器之间是并联的；
（5）体温计的刻度范围通常是35～42℃，分度值为0.1℃．
①电饭煲铭牌上标的220V是电饭煲的额定电压、800W是电饭煲的额定功率、50Hz是所接交流电的频率，
故①正确；
②使用试电笔时，笔尖接触电线，手接触笔尾的金属体，故②正确；
③动圈式扬声器的工作原理：通电线圈在磁场中受力运动，故③错；
④开关和所控制的用电器是串联的，故④正确；
⑤体温计的刻度范围通常是35～42℃，分度值为0.1℃，故⑤错．
9.关于家庭电路及安全用电，下列说法中正确的是（ ）
A．甲图：两孔插座和三孔插座的作用是完全相同的
B．乙图：白炽灯泡的螺丝套（外壳）既可接相（火）线，也可接中性（零）线
C．丙图：站在绝缘凳上的人一只手接触相（火）线，同时另一只手接触中性（零）线，人不会触电
D．丁图：不能够用湿手摸或湿布擦与电源相连接的灯具
【答案】D
【解析】A．两孔插座直接接火线和零线，当用电器出现漏电时，不能将电流导地，起不到保护作用；三
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
孔插座除了接火线和零线外，还接地，当用电器出现漏电时，能将电流导地，起到保护作用。故A错误；
B．为了防止出现触电现象，在家庭电路中白炽灯螺丝套接在中性线（零线或N）上。故B错误；
C．人一只手接触相（火）线，同时另一只手接触中性（零）线，即使站在绝缘凳子上，电流也会流过人
体，出现触电事故。故C错误；
D．湿的物体会导电，为了防止触电，不能够用湿手摸或湿布擦与电源相连接的灯具。
10.小玲家有额定电压相同的电烤箱、电饭锅和电视机各一个，按照每度电0.5元的计费标准，将这三个用
电器正常工作1小时的用电费用绘制成了如图所示的柱状图．则下列四个选项中，判断正确的是（ ）
A．在这三个用电器中，电烤箱正常工作时的电压最高
B．在这三个用电器中，电视机正常工作时的电压最低
C．正常工作时，通过电烤箱的电流大于通过电视机的电流
D．在一个月内，小玲家电烤箱的用电费用一定比电饭锅的用电费用多
【答案】C．
【解析】（1）根据用电器正常工作时的电压与额定电压相等即可判断；
（2）从柱状图可知这三个用电器正常工作1小时的电费，进而知道消耗的电能，再根据P=W/t和P=UI判
断通过这三个用电器的电流；
（3）利用W=Pt判断这三个用电器消耗的电能，进而比较用电费用即可．
AB、这三个用电器正常工作时的电压等于额定电压，由于电烤箱、电饭锅和电视机的额定电压相同，
所以这三个用电器正常工作时的电压一样大，故AB错误；
C．由柱状图可知，这三个用电器正常工作1小时的用电费从高到低依次是：电烤箱、电饭锅、电视机；
而单价是一定的，所以它们消耗电能的关系为：W ＞W ＞W ，
电烤箱 电饭锅 电视机
根据P=W/t可知，这三个用电器的电功率：
P ＞P ＞P ，
电烤箱 电饭锅 电视机
由P=UI得，通过这三个用电器的电流：
I ＞I ＞I ，故C正确；
电烤箱 电饭锅 电视机
D．虽然P ＞P ，由于不知道一个月内电烤箱和电饭锅的实际工作时间，
电烤箱 电饭锅
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
根据W=Pt无法判断电烤箱和电饭锅消耗的电能，所以无法比较电费的多少，故D错误．
11．图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法，下列相关说法正确的是（ ）
A．电能表是测量电功率的仪器
B．断路器应该安装在Q处而不是P处
C．测电笔在插座接地孔检测时，氖管会发光
D．使用测电笔，图乙的方法错误而图丙的方法正确
【答案】D
【解析】A.电能表不是测量电功率而是测量用电器消耗电能的仪表，故A错误；
B.为了用电的安全，断路器应该接在火线上，即接在P处，当断路器断开电路时，后面的用电器和插座是
不带电的，故B错误；
C.测电笔在插座接地孔检测时，地线不带电，所以氖管不会发光，故C错误；
D.使用测电笔时，应让手与笔尾的金属体接触，故丙的方法正确，故D正确。
二、填空题（每空1分，共15分）
1.如图所示为测电笔的构造示意图，测电笔是用来辨别火线和零线的，笔尖接触电线，如果氖管发光，表
示接触的是 线．在使用测电笔时手一定要接触测电笔的 。
【答案】火线。笔尾金属体。
【解析】(1)使用试电笔之前，首先要检查试电笔里有无安全电阻，再直观检查试电笔是否有损坏，有无
受潮或进水，检查合格后才能使用。
(2)使用试电笔时，不能用手触及试电笔前端的金属探头，这样做会造成人身触电事故。
(3)使用试电笔时，一定要用手触及试电笔尾端的金属部分，否则，因带电体、试电笔、人体与大地没有
形成回路，试电笔中的氖泡不会发光，造成误判，认为带电体不带电，这是十分危险的。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
2.在家庭电路中火线与零线之间的电压为 V，生活中可以用 判断火线与零线．当家庭电路中电流
超过一定限度时， 会自动熔断，保护电路．
【答案】220V；试电笔；保险丝．
【解析】家庭照明电路的电压是220V．生活中用试电笔辨别火线和零线，正确使用试电笔：手接触笔尾金
属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线．手千万不要接触笔尖金属体．保险
丝的作用：在电路中电流过大时，产生的电热过多，达到保险丝的熔点，保险丝熔断，切断电路．
3.通常情况下，家庭电路中各个用电器的通断，不应该影响其他用电器的通断，所以用电器应该 （选
填“串联”或“并联”）后接在电路中，控制用电器的开关要连接在 （选填“火线”或“零线”）和
用电器之间。
【答案】并联；火线。
【解析】（1）我国照明电路电压是220V，家用电器的额定电压是220V，各家用电器之间并联时，各家用
电器都能正常工作，并且互不影响。
（2）家庭电路中，开关要接在火线和用电器之间，断开开关，切断火线，操作更安全。
照明电路中，各家用电器之间互不影响，并且能正常工作，所以各家用电器之间是并联的。
从安全用电的角度分析，开关接在家用电器和火线之间。
4.如图所示的家庭电路，当闭合开关时，发现电灯不亮。若原因是图中打“x”的位置发生了断路。则在
开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。
【答案】会
【解析】如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与
火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。
5.如图所示为部分家庭电路示意图，其中电器元件连接错误的是______（填标号）。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
【答案】②
【解析】三线插座的接法是：左零右火上接地，所以其连接正确；二线插座的接法是：左零右火，其连接
正确；开关应接在灯泡与火线之间，故灯泡的连接错误。
6．在家庭用电的调查活动中，小明听妈妈说“使用20W的白炽灯比使用60W的白炽灯省电”。小明经过研
究发现，这种说法是指它们正常工作相同的时间，使用额定功率为20W的白炽灯比使用额定功率为60W的
白炽灯消耗的电能 （选填“少”或“多”）。小明关闭电灯后，发现家中电冰箱仍在工作，说明
电冰箱和电灯是 （选填“串联”或“并联”）的。
【答案】少；并联。
【解析】（1）灯泡正常工作时的实际功率等于额定功率，由W＝Pt可知，在灯泡正常工作相同时间时，使
用额定功率为20W的白炽灯比使用额定功率为60W的白炽灯消耗的电能少；
（2）并联电路中各用电器互不影响，关掉电灯后，电冰箱仍能工作，这说明它们是并联连接的。
7.如图所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的B孔，氖管发光，则A孔接的是
线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的 （选填“C”
或“D”）插脚接火线。
【答案】零线。D
【解析】试电笔测试插座的B孔，氖管发光，则B孔接的是火线，另一孔接的是零线。
与开关连接的插脚接入火线，防止接触用电器出点。
8．炎炎夏日，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是 ，请写出一条
安全用电的注意事项 ．
【答案】总功率过大；不要同时使用大功率用电器．
【解析】空调的功率很大，夏天使用空调的人很多，总功率很大，因此电流过大，如果输电导线规格不过
关，会产生过多的电热，引起火灾．根据导致家庭电路电流过大的两个因素进行分析解答．
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
（1）根据I=P/U可知，在电压一定时，大量的用电器同时使用会使电路的总功率过大，干路总电流过大，
引起空气开关“跳闸”．
（2）安全用电的注意事项：不要同时使用大功率用电器（不要用湿手碰开关、有金属外壳的用电器要使
用三脚插头等）．
三、作图题（共10分）
1.（3分）按题目要求完成如图：如图，用笔画线代替导线，正确连接家庭电路。
【答案】如图所示：
【解析】掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
灯泡和开关的接法：开关要接在火线和灯之间，这样在断开开关能切断火线，接触灯泡不会发生触电事故，
既能控制灯泡，又能更安全。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
2.（3分）如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。
【答案】如图所示：
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
【解析】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；
三孔插座：上孔接地线；左孔接零线；右孔接火线。如图所示。
3.（4分）教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L 和L 由一个开关S
1 2
单独控制，如图所示。
(1)请用笔画线表示导线，将电灯L、L 和开关S接入电路中，使两灯都能正常发光（ ）。
1 2
(2)当打开空调时，空气开关“跳闸”。出现这种现象的原因可能是______。
【答案】 (1)如图所示。
(2)用电器总功率过大
【解析】(1)教室的电灯之间互不影响是并联的，且电灯L 和L 由一个开关S单独控制，为了电路安全，
1 2
控制电灯的开关接在火线一侧。
(2)当电路电流过大时，为保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者
用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过
大。
四、计算题（共18分）
1.（9分）小明家的浴室新安装了一台可供取暖和照明的新型家用电器——浴霸。该浴霸的部分数据如表
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
所示，其简化电路图如图所示，图中L为照明灯，L、L 是两盏红外线取暖灯。求：（小数点后保留两位
1 2
小数）
（1）该浴霸照明灯正常工作时，通过照明灯的电流是多少？
（2）断开开关S, 闭合开关S 和S,该浴霸取暖灯正常工作时，该电路的总电阻是多少？
1 2
（3）当L、 L、 L 都同时正常工作时，10min内浴霸消耗的电能是多少？
1 2
【答案】（1）0.27A （2）80.67Ω（3） 3.96×105J
【解析】（1）由P=UI得 I =P/ U =60W/220V=0.27A
（2）P =P+P=300W+300W=600W
总 1 2
由P =U 2/R 得 R = U2/P =（220V）2/600W=80.67Ω
总 总 总 总
（3） P′ =P+P+P=300W+300W+60W =660W
总 1 2 L
W = P′ t=660 W×10×60s=3.96×105J
总 总
2.（9分）如图是家庭电路的一部分．电能表的电流规格是“10（40）A”，L是“220V 22W”的节能灯，
插座上接入“220V 220W”的电视机（图中未画出）．灯和电视机同时工作，求：
（1）通过电能表的电流；
（2）连续工作4h消耗多少kW·h的电能；
（3）该电路中还能接入的用电器的最大功率．
【答案】（1）1.1A （2）0.968（3）8558W
【解析】（1）P总=P灯+P机=22W+220W=242W；
由P=IU得：I=P/U=242W/220V=1.1A
（2）W=P总t=0.242kW×4h=0.968kW•h；
（3）由电能表电流规格可知正常工作的电流Imax=40A，
∴最大功率Pmax=UImax=220V×40A=8800W；
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
P′=Pmax-P总═8800W-242W=8558W．
五、简答与阅读理解题（共24分）
1.（4分）写出零线与火线的识别的工具。画出测电笔的构造图并说明测电笔原理和使用方法。
【答案】解析部分给出。
【解析】（1）工具：试电笔又叫测电笔，常见的有两类：钢笔式测电笔和螺线刀式测电笔。
（2）结构：如图
（3）试电笔的原理：火线与地之间有220V电压，正常使用试电笔时，若笔尖接触火线，则在试电笔和人
体上有220V电压，所以有电流通过氖管和人体，使氖管发光。由于试电笔中的电阻很大，上百万欧，所以
电流很小，对人体没有伤害而零线与地之间没有电压，所以氖管不发光。
（4）方法：使用测电笔时，手应接触笔尾金属体，笔尖接触被测的导线，如果氖管发光，表示接触的是
火线，若氖管不发光，表示接触的是零线。
试电笔的原理：火线与地之间有220V电压，正常使用试电笔时，若笔尖接触火线，则在试电笔和人体上有
220V电压，所以有电流通过氖管和人体，使氖管发光。由于试电笔中的电阻很大，上百万欧，所以电流很
小，对人体没有伤害而零线与地之间没有电压，所以氖管不发光。
2.（4分）据《生活报》讯，插线板新国家标准已经正式实施，要求插线板的插孔须设置“保护门”，
“保护门”可有效防止儿童将手指插入插孔而造成触电事故，同时可避免灰尘长期沉积而造成的内部
（选填“断路”或“短路”）．在线材方面要求：如果最大工作电流 16A的延长线插座，导线的最小横截
面积由原来的1mm2增加到1.5mm2．请你根据所学物理知识解释增加导线横截面积的好处．
【答案】短路；材料、长度相同的导线，横截面积越大，电阻越小，由焦耳定律Q=I2Rt可知，电流和通电
时间相同时，电阻越小，产生的热量越少，采用横截面积更大的导线可以避免外部绝缘皮过热，引起火灾．
【解析】考点有焦耳定律的计算公式及其应用；HP：电路的三种状态；IA：影响电阻大小的因素．处处连
通的电路为通路；某处断开的电路为断路；电源短路是指电源两极不经过用电器直接连通的电路；根据影
响电阻大小的因素分析导线的横截面积变大时其电阻的变化，根据焦耳定律可知电流和通电时间相等时产
生的热量关系，从而得出答案．
（1）灰尘长期沉积会造成插座内部短路，从而烧坏插座，“保护门”可以有效的防止这一安全隐患；
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
（2）材料、长度相同的导线，横截面积越大，电阻越小，
由焦耳定律Q=I2Rt可知，电流和通电时间相同时，电阻越小，产生的热量越少，
采用横截面积更大的导线可以避免外部绝缘皮过热，引起火灾．
3.（4分）现代化的生活已经离不开电了，电在工厂、电在学校、电在商场…电也在我们的生活中，如图
是家庭电路的组成示意图．请你完成下列填空题：
进户线
电能
表
B
A
（1）图中用电器B正常工作时电压是______V；
（2）人体的安全电压不高于______V；
（3）正确捏住测电笔，且使笔尖插入图中插座A的______（选填“左”或“右”）孔，可以观察到氖管发
光；
（4）螺口灯的螺旋金属一定要接在______线上．
【答案】（1）220（2）36（3）右 （4）零
【解析】（1）图中用电器B正常工作时电压是220V；
（2）人体的安全电压不高于36V；
（3）正确捏住测电笔，且使笔尖插入图中插座A的右孔，可以观察到氖管发光；
（4）螺口灯的螺旋金属一定要接在零线线上．
4．（6分）阅读短文并回答问题
白炽灯泡
白炽灯泡的灯丝是由金属钨制作的，其灯丝发光时温度可达 2000°C左右．为防止灯丝在高温下氧化，在
制作灯泡时要抽真空，在制作大功率灯泡时，还要把灯泡内充入稀有气体氦等，主要是为了防止灯丝在高
温下升华．白炽灯泡工作时，电能转化为光能的效率较低，因此逐渐被节能灯和LED灯所替代．
（1）由于钨的 较高，所以用钨制作灯丝；
（2）灯泡内充入稀有气体氦等，主要是为了 ；
（3）白炽灯泡逐渐退出市场，是由于 ．
【答案】（1）熔点；（2）灯丝在高温下升华；（3）电能转化为光能的效率较低．
【解析】（1）钨的熔点高，适合做灯丝。由题意知灯丝发光时温度可达2000°C左右，由于钨的熔点较高，
所以用钨制作灯丝；
（2）为防止灯丝在高温下氧化把灯泡内充入稀有气体氦等惰性气体；
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
（3）白炽灯泡工作时，电能转化为光能的效率较低，因此逐渐被节能灯和LED灯所替代．
5.（6分）阅读下面某同学日记，指出其中三个不符合安全用电要求的做法．
充实的一天
今天家里进行了大扫除．妈妈用湿抹布把正在发光的灯泡擦得干干净净，然后湿着手顺便关了开关
妈妈担心丁香上落微尘，给冰箱加上了厚厚的防尘布．
爸爸负责清理家里的电器，他先断开开关，把家里坏掉的用电器都换掉．插电冰箱的插头时，插头
无法插入两孔插座便掰断了中间的那根，顺利的将插头插入了多个大功率用电器都在使用的插排．妈妈觉
得空调应该清理一下，爸爸就直接拿起清洗剂喷在了正在工作的空调上．
我看到电蚊香一直开着就把它直接拔掉了，电蚊香的电线有些地方的绝缘层破掉了，我用绝缘胶布
把破损部分包了起来． 啊，真是美妙而充实的一天！
① ．
② ．
③ ．
【答案】①妈妈用湿抹布把正在发光的灯泡擦得干干净净；
②插头无法插入两孔插座便掰断了中间的那根；
③爸爸就直接拿起清洗剂喷在了正在工作的空调上．
【解析】①生活中的水是导电的，用湿抹布擦拭正在发光的灯泡，容易引起触电．所以“妈妈用湿抹布把
正在发光的灯泡擦得干干净净”做法不符合安全用电要求；
②为避免人体接触用电器金属外壳引起触电，用电器的金属外壳必须保持良好接地．所以“插头无法插入
两孔插座便掰断了中间的那根”做法不符合安全用电要求；
③清新剂中可能含有水分，一般用电器沾水可能引起漏电或短路．所以“爸爸就直接拿起清洗剂喷在了正
在工作的空调上”做法不符合安全用电要求．
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
