2022-2023物理新课标下九年级全册同步课节减负作业（人教版）
第十七章 欧姆定律
专题17.6 《欧姆定律》单元考试达标检测试题
一、选择题（8小题，每小题4分，共32分）

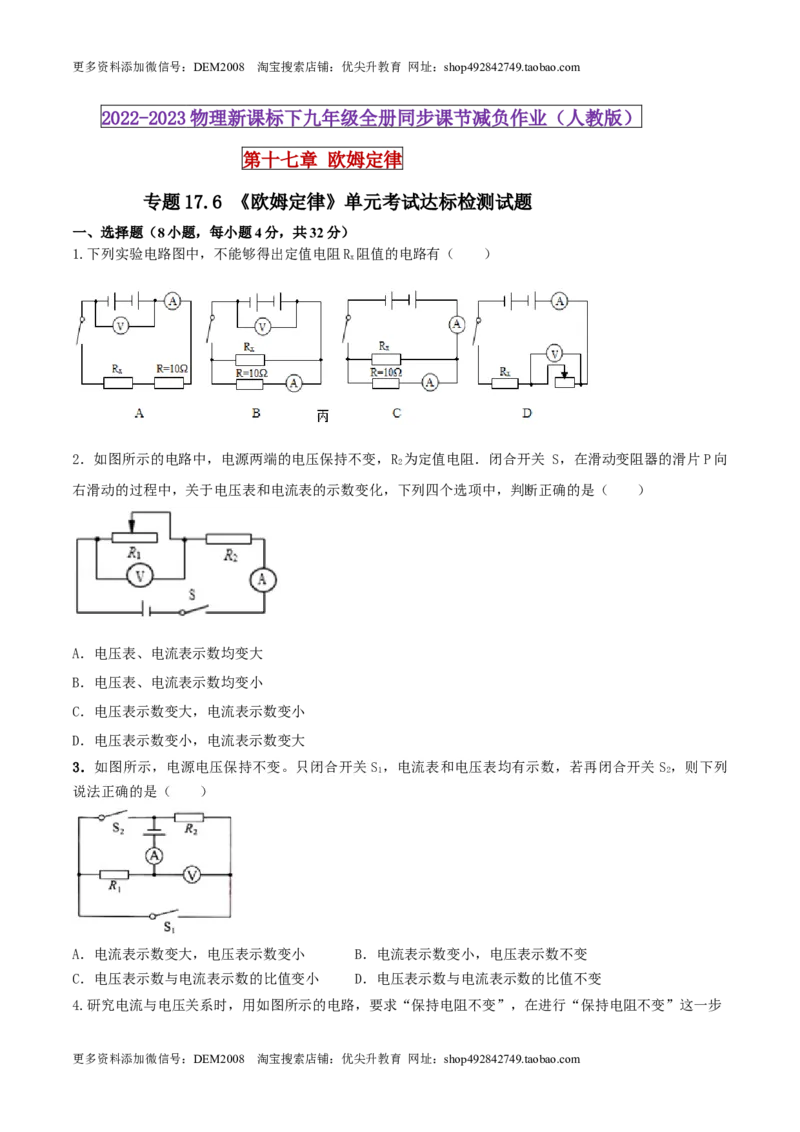

1.下列实验电路图中，不能够得出定值电阻R 阻值的电路有（ ）
x

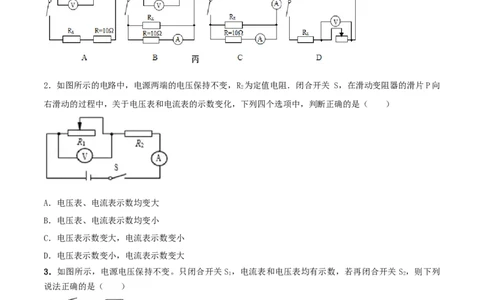

2．如图所示的电路中，电源两端的电压保持不变，R 为定值电阻．闭合开关 S，在滑动变阻器的滑片P向
2
右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是（ ）
A．电压表、电流表示数均变大
B．电压表、电流表示数均变小
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大
3．如图所示，电源电压保持不变。只闭合开关S ，电流表和电压表均有示数，若再闭合开关S ，则下列
1 2
说法正确的是（ ）
A．电流表示数变大，电压表示数变小 B．电流表示数变小，电压表示数不变
C．电压表示数与电流表示数的比值变小 D．电压表示数与电流表示数的比值不变
4.研究电流与电压关系时，用如图所示的电路，要求“保持电阻不变”，在进行“保持电阻不变”这一步
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
骤时，实验要求是（ ）。
A．保持 的滑片位置不动；
B．保持R的电压不变；
C．保持R不变，调节 的滑片到不同位置；
D．保持电路中的电流不变

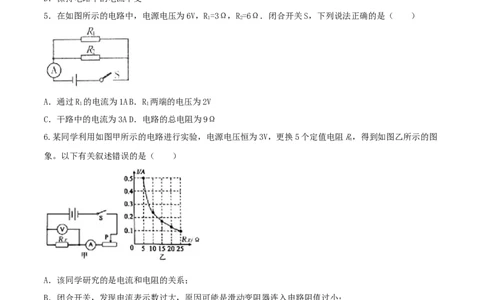

5．在如图所示的电路中，电源电压为6V，R=3Ω，R=6Ω．闭合开关S，下列说法正确的是（ ）
1 2
A．通过R 的电流为1AB．R 两端的电压为2V
1 1
C．干路中的电流为3A D．电路的总电阻为9Ω
6.某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻R，得到如图乙所示的图
x
象。以下有关叙述错误的是（ ）
A．该同学研究的是电流和电阻的关系；
B．闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小；
C．实验中电压表的示数保持2.5V不变；
D．将R从5Ω换成10Ω后，应将滑片P向左移
x
7.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程中，下列说法正确的是
（ ）
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
A. 电流表A示数变小
B. 电压表V 示数不变
1
C. 电压表V 示数与电流表A示数乘积变小
2
.
D 电压表V 示数与电流表A示数比值变小
1

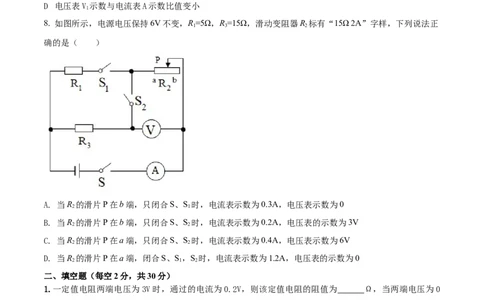

8. 如图所示，电源电压保持6V不变，R=5Ω，R=15Ω，滑动变阻器R 标有“15Ω 2A”字样，下列说法正
1 3 2
确的是（ ）
A. 当R 的滑片P在b端，只闭合S、S 时，电流表示数为0.3A，电压表示数为0
2 1
B. 当R 的滑片P在b端，只闭合S、S 时，电流表示数为0.2A，电压表的示数为3V
2 2
C. 当R 的滑片P在a端，只闭合S、S 时，电流表示数为0.4A，电压表示数为6V
2 2
D. 当R 的滑片P在a端，闭合S、S，S 时，电流表示数为1.2A，电压表的示数为0
2 1 2
二、填空题（每空2分，共30分）
1.一定值电阻两端电压为3V时，通过的电流为0.2V，则该定值电阻的阻值为 Ω，当两端电压为0
时，该定值电阻的阻值为 Ω．
2.如图所示电路， ， 为未知电阻，电源电压不变。只闭合 ，电流表示数为 ； 、 均闭
合，电流表示数为 ，此时通过 的电流为______ A， 的阻值为______ 。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
3.某导体两端的电压为6伏，10秒内通过其横截面的电荷量为3库，通过该导体的电流为______安， 该导
体的电阻为______欧；增大该导体两端的电压，其电阻值______（选填“增大””“不变”或“减小”）。

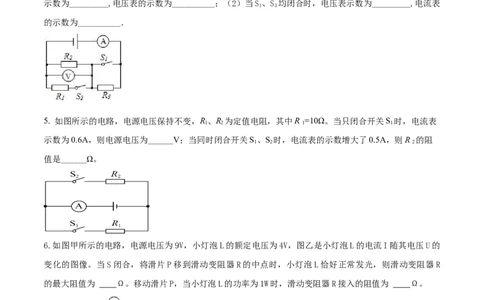

4.如图所示，已知电源电压为U，三个电源的阻值分别为R 、R 和R ，则：（1）当S 、S 均断开，电流表
1 2 3 1 2
示数为_________,电压表的示数为__________；（2）当S、S 均闭合时，电压表示数为_________,电流表
1 3
的示数为__________．
5. 如图所示的电路，电源电压保持不变，R、R 为定值电阻，其中R =10Ω。当只闭合开关S 时，电流表
1 2 1 1
示数为0.6A，则电源电压为______V；当同时闭合开关S、S 时，电流表的示数增大了0.5A，则R 的阻
1 2 2
值是______Ω。
6.如图甲所示的电路，电源电压为9V，小灯泡L的额定电压为4V，图乙是小灯泡L的电流I随其电压U的
变化的图像。当S闭合，将滑片P移到滑动变阻器R的中点时，小灯泡L恰好正常发光，则滑动变阻器R
的最大阻值为 Ω。移动滑片P，当小灯泡L的功率为1W时，滑动变阻器R接入的阻值为 Ω。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
三、作图题（每小题3分，共6分）
1.请根据实物电路，在虚线框内画出对应的电路图。
V
－
3
15
2
A
R
－
0.6 3
+ S
－
R
V
A
2.根据电路实物图，画出对应的电路图（电流表位置可以变动，但要符合使用规则）。
四、实验探究题（共12分）
1．（6分）在“探究电流与电阻的关系”实验中：
（1）如图甲所示，请你用笔画线代替导线，将图中电路连接完整（请勿更改原有导线，导线不得交叉），
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
要求：当滑动变阻器的滑片P向左移动时，电路中的电流变大。连接电路时，开关必须 。
（2）闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因是 。
（3）实验过程中，将5Ω的电阻接入电路中，闭合开关，调节滑动变阻器滑片P至适当位置，此时电流表
示数如图乙所示，则电流表示数为 A．将5Ω的电阻更换为10Ω的电阻，闭合开关，应将滑动变阻
器的滑片P向 （选填“左”或“右”）端移动，使电压表示数为 V。
2.（6分）某同学测量额定电压为2.5V的小灯泡L在不同电压下的电阻。
（1）他连接了如图1所示的实验电路，其中有一个元件与导线连接有误，这个元件是： 。
（2）改正（1）中的错误后，闭合开关，调节滑动变阻器，进行多次测量，测量的数据如表所示。
电压U/V 0.9 1.3 1.7 2.1 2.5
电流I/A 0.18 0.22 0.24 0.26 0.28
请完成下列问题：
①小灯泡L正常发光时的电阻R＝ Ω．（结果保一位小数）
L
②若将与上述小灯泡L规格完全相同的两个小灯泡串联接入电路，如图2所示。闭合开关，调节滑动变
阻器，使电压表的示数为1.8V，则电流表的示数为 A。
五、计算题（共20分）
1. （5分）有一个40Ω的电阻，允许通过的最大电流是0.2 A。若将它接在20 V的电源上，该电阻能正常
工作吗？为使其正常工作，应串联一个多大的电阻？
2.（6分）在如图甲所示的电路中，电源电压为18V保持不变，电阻R 的阻值为10Ω。闭合开关S后，电
1
流表A的示数如图乙（a）所示。
R R P
1 2
A B C D
A
S
（ a （ b
图甲 ） 图乙 ）
（1）求电阻R 两端的电压U。
1 1
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
（2）求此时滑动变阻器R 连入电路的阻值。
2
（3）现有标有“20Ω 2A”、“50Ω 1A”字样的滑动变阻器可供选择，有一个表盘如图乙（b）所示的
电压表可接入电路。
当选用标有______字样的变阻器替换 ，并把电压表接入______两点间时（选填“AB”、“CD”、“AB
或CD”），在移动变阻器滑片P的过程中电压表示数的变化量ΔU最大。求电压表示数的最大变化量ΔU
。
最大
3.（9分）在如图所示的电路中，电源电压保持不变，滑动变阻器 R 上标有“50Ω2A”字样。闭合电键
2
S，电流表A的示数为1A，电压表V 的示数为4V，电压表V 的示数为8V。已知电压表有“0～3伏、0～15
1 2
伏”两个量程，电流表有“0～0.6安、0～3安”两个量程。
求：（1）电源电压U
（2）电阻R 的阻值
1
（3）移动滑片P至某位置时，两电压表指针偏离零刻度线的角度恰好相同，此时滑动变阻器 R 连入电路
2
的阻值。
