2022-2023物理新课标下九年级全册同步课节减负作业（人教版）
第十七章 欧姆定律
专题17.5 《欧姆定律》单元复习方案
一、单元考点归纳总结
考点一：电流跟电压、电阻的关系
1.在电阻一定时，导体中的电流跟这段导体两端的电压成正比。
2.在电压一定时，导体中的电流跟这段导体的电阻成反比。

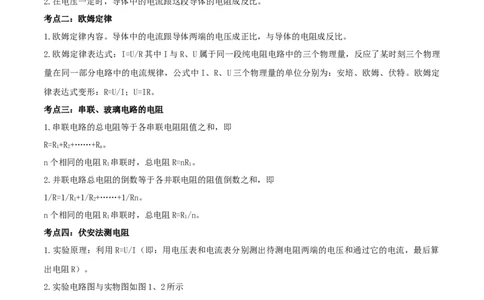

考点二：欧姆定律
1.欧姆定律内容。导体中的电流跟导体两端的电压成正比，与导体的电阻成反比。
2.欧姆定律表达式：I=U/R其中I与R、U属于同一段纯电阻电路中的三个物理量，反应了某时刻三个物理
量在同一部分电路中的电流规律，公式中I、R、U三个物理量的单位分别为：安培、欧姆、伏特。欧姆定
律表达式变形：R=U/I；U=IR。
考点三：串联、玻璃电路的电阻
1.串联电路的总电阻等于各串联电阻阻值之和，即
R=R+R+……+R。
1 2 n
n个相同的电阻R 串联时，总电阻R=nR。
1 1
2.并联电路总电阻的倒数等于各并联电阻的阻值倒数之和，即
1/R=1/R+1/R+……+1/Rn。
1 2
n个相同的电阻R 串联时，总电阻R=R/n。
1 1
考点四：伏安法测电阻
1.实验原理：利用R=U/I（即：用电压表和电流表分别测出待测电阻两端的电压和通过它的电流，最后算
出电阻R）。
2.实验电路图与实物图如图1、2所示
R
3.实验器材：待测电阻 x、电压
表、电流表、电源、开关、滑动变阻器和导线若干。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
4.实验步骤：
a.根据电路图正确连接电路，注意连接电路时开关要断开；
b.移动滑片，使滑动变阻器的电阻全部接入电路，然后闭合开关，在移动滑片，记下对应的电压值和电流
值若干组；
c.根据伏安法的原理，算出这几组电阻的大小，最后求出电阻的平均值，这是多次测量求平均值的方法，
目的是为了减小实验误差。
二、单元重要例题及其解析

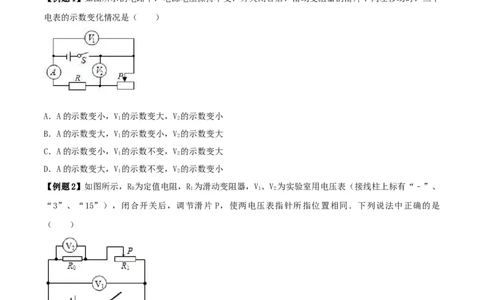

【例题1】如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片 P向左移动时，三个
电表的示数变化情况是（ ）
A．A的示数变小，V 的示数变大，V 的示数变小
1 2
B．A的示数变大，V 的示数变小，V 的示数变大
1 2
C．A的示数变小，V 的示数不变，V 的示数变大
1 2
D．A的示数变大，V 的示数不变，V 的示数变小
1 2
【例题2】如图所示，R 为定值电阻，R 为滑动变阻器，V 、V 为实验室用电压表（接线柱上标有“﹣”、
0 1 1 2
“3”、“15”），闭合开关后，调节滑片 P，使两电压表指针所指位置相同．下列说法中正确的是
（ ）
A．电压表V 与V 示数之比为1：5
1 2
B．通过两电阻电流之比4：1
C．R 与 R 两端电压之比为1：5
0 1
D．R 与 R 的阻值之比为1：4
0 1
【例题3】在如图甲所示的电路中，电源电压保持不变。当闭合开关S，滑动变阻器/的滑片P在a点时，
电流表示数为0.5A。将滑片P从a点移动到最右端的过程中，通过滑动变阻器的电流随电阻变化图像如图
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
乙所示。则电源电压U=_____ V。当滑动变阻器接入电路中的电阻最大时，电流表的读数为_____A。
【例题4】如何用一个电压表和一个已知电阻来测量某未知电阻？小红设计了图所示的电路。实验时，已
知R 为40Ω。在闭合S的情况下，断开S 时电压表的读数是2.0 V，闭合S 时电压表的示数是2.8 V。
1 1 1
整个实验过程中电池的电压不变，求被测电阻R。
2
