第十九章 生活用电
专题19.4 《生活用电》单元复习方案
一、单元考点归纳总结
考点一：家庭电路
1.家庭电路的组成部分：进户线→电能表→总开关→保险丝→用电器。

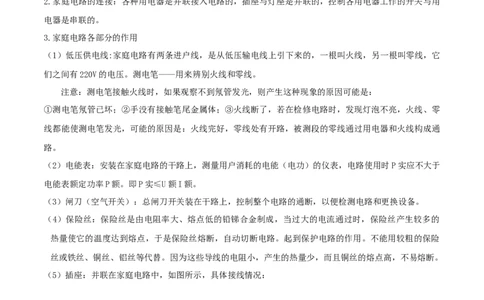

2.家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用
电器是串联的。
3.家庭电路各部分的作用
（1）低压供电线:家庭电路有两条进户线，是从低压输电线上引下来的，一根叫火线，另一根叫零线，它
们之间有220V的电压。测电笔——用来辨别火线和零线。
注意：测电笔接触火线时，如果观察不到氖管发光，则产生这种现象的原因可能是：
①测电笔氖管已坏；②手没有接触笔尾金属体；③火线断了，若在检修电路时，发现灯泡不亮，火线、零
线都能使测电笔发光，可能的原因是：火线完好，零线处有开路，被测段的零线通过用电器和火线构成通
路。
（2）电能表：安装在家庭电路的干路上，测量用户消耗的电能（电功）的仪表，电路使用时P实应不大于
电能表额定功率P额。即P实≤U额I额。
（3）闸刀（空气开关）：总闸刀开关装在干路上，控制整个电路的通断，以便检测电路和更换设备。
（4）保险丝：保险丝是由电阻率大、熔点低的铅锑合金制成，当过大的电流通过时，保险丝产生较多的
热量使它的温度达到熔点，于是保险丝熔断，自动切断电路。起到保护电路的作用。不能用较粗的保险
丝或铁丝、铜丝、铝丝等代替。因为这些导线的电阻小，产生的热量少，而且铜丝的熔点高，不易熔断。
（5）插座：并联在家庭电路中，如图所示，具体接线情况：
说明：
1接火线； 2接零线； 3接地线； 4接用电器的金属外壳； 5接用电部分的线路。
把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
止了外壳带电引起的触电事故。
（6）用电器、开关
开关和用电器串联，控制用电器，如果开关短路，用电器会一直工作，开关不能控制，但不会烧断干路上
的保险丝。根据安全用电原则连接电路，每个开关都可以单独控制灯。
4.家庭电路电流过大的原因
（1）原因:发生短路或用电器总功率过大。
（2）家庭电路保险丝烧断的原因:发生短路、用电器功率过大、选择了额定电流过小的保险丝。
考点二：安全用电

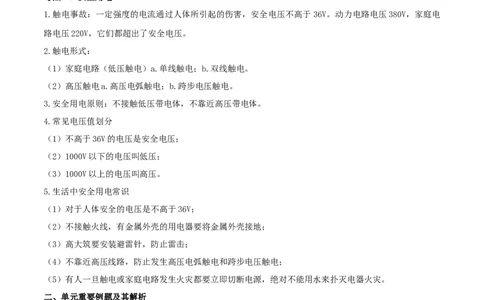

1.触电事故：一定强度的电流通过人体所引起的伤害，安全电压不高于 36V。动力电路电压380V，家庭电
路电压220V，它们都超出了安全电压。
2.触电形式：
（1）家庭电路（低压触电）a.单线触电；b.双线触电。
（2）高压触电a.高压电弧触电；b.跨步电压触电。
3.安全用电原则：不接触低压带电体，不靠近高压带电体。
4.常见电压值划分
（1）不高于36V的电压是安全电压；
（2）1000V以下的电压叫低压；
（3）1000V以上的电压叫高压。
5.生活中安全用电常识
（1）对于人体安全的电压是不高于36V；
（2）不接触火线，有金属外壳的用电器要将金属外壳接地；
（3）高大筑要安装避雷针，防止雷击；
（4）不靠近高压线路，防止发生高压电弧触电和跨步电压触电；
（5）有人一旦触电或家庭电路发生火灾都要立即切断电源，绝对不能用水来扑灭电器火灾。
二、单元重要例题及其解析
【例题1】将电灯、开关和插座接入家庭电路中，接线正确的是（ ）
A． B．
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
C． D．
【答案】D

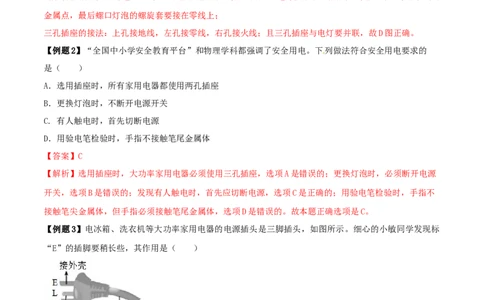

【解析】根据安全用电的原则，开关要先接在火线上，开关和电灯要串联，然后火线进入螺口灯泡顶端的
金属点，最后螺口灯泡的螺旋套要接在零线上；
三孔插座的接法：上孔接地线，左孔接零线，右孔接火线；且三孔插座与电灯要并联，故D图正确。
【例题2】“全国中小学安全教育平台”和物理学科都强调了安全用电。下列做法符合安全用电要求的
是（ ）
A．选用插座时，所有家用电器都使用两孔插座
B．更换灯泡时，不断开电源开关
C. 有人触电时，首先切断电源
D．用验电笔检验时，手指不接触笔尾金属体
【答案】C
【解析】选用插座时，大功率家用电器必须使用三孔插座，选项A是错误的；更换灯泡时，必须断开电源
开关，选项B是错误的；发现有人触电时，首先应切断电源，选项C是正确的；用验电笔检验时，手指不
接触笔尖金属体，但手指必须接触笔尾金属体，选项D是错误的。故本题正确选项是C。
【例题3】电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如图所示。细心的小敏同学发现标
“E”的插脚要稍长些，其作用是（ ）
A．插插头时外壳先接地线，拔插头时外壳先离地线
B．插插头时外壳先接地线，拔插头时外壳后离地线
C．插插头时外壳后接地线，拔插头时外壳先离地线
D．插插头时外壳后接地线，拔插头时外壳后离地线
【答案】B
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
【解析】地线插脚更长是为了保证在插电源插头时最先接触地线，在拔电源插头时最后分离地线，从而更
好起到地线保护作用，故B正确。
【例题4】如图所示，楼梯有一电灯受控于两个开关，光线较暗且有声响时灯才亮。其中“光控开关”在
光线较暗时自动闭合“声控开关”在有声响时自动闭合，请用铅笔画线代替导线把元件连在电路中。
【答案】如图所示。
【解析】由分析知：“光控开关”在光线较暗时闭合，“声控开关”在有声响时闭合，光线较暗且有声响
时灯才亮，则灯泡与两个开关串联，且为了保证安全，开关应接在火线上。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
