2022-2023物理新课标下九年级全册同步课节减负作业（人教版）
第十九章 生活用电
专题19.5 《生活用电》单元考试达标检测试题
一、选择题（11小题，每小题3分，共33分）

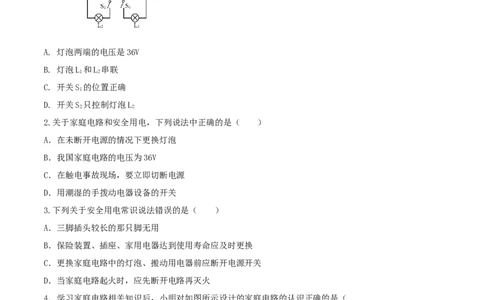

1.某家庭电路如图所示，下列说法正确的是（ ）
A. 灯泡两端的电压是36V
B. 灯泡L 和L 串联
1 2
C. 开关S 的位置正确
1
D. 开关S 只控制灯泡L
2 2
2.关于家庭电路和安全用电，下列说法中正确的是（ ）
A．在未断开电源的情况下更换灯泡
B．我国家庭电路的电压为36V
C．在触电事故现场，要立即切断电源
D．用潮湿的手拨动电器设备的开关
3.下列关于安全用电常识说法错误的是（ ）
A．三脚插头较长的那只脚无用
B．保险装置、插座、家用电器达到使用寿命应及时更换
C．更换家庭电路中的灯泡、搬动用电器前应断开电源开关
D．当家庭电路起火时，应先断开电路再灭火
4．学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是（
A．图中两只灯与其对应控制开关的连接都是正确的
B．使用洗衣机时应选择插座C
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
C．灯L、L 是串联的
1 2
D．如图中AB之间发生断路，则用试电笔检查插座C的各个插孔，试电笔的氖管都不发光
5．关于家庭电路和安全用电，下列说法准确的是（ ）
A．控制各灯具的开关都应该安装在零线上
B．有金属外壳的用电器都使用两脚插头
C．应该定期对漏电保护器进行例行试验
D．不接触高压设备就不会引起触电事故

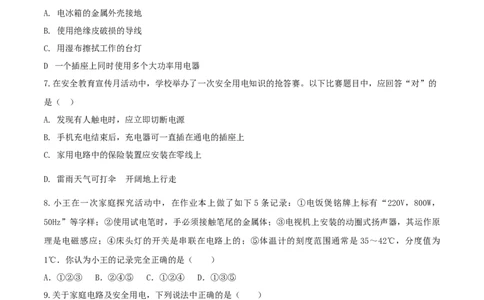

6.下列措施符合安全用电规范的是（ ）
A. 电冰箱的金属外壳接地
B. 使用绝缘皮破损的导线
C. 用湿布擦拭工作的台灯
.
D 一个插座上同时使用多个大功率用电器
7.在安全教育宣传月活动中，学校举办了一次安全用电知识的抢答赛。以下比赛题目中，应回答“对”的
是（ ）
A. 发现有人触电时，应立即切断电源
B. 手机充电结束后，充电器可一直插在通电的插座上
C. 家用电路中的保险装置应安装在零线上
在
D. 雷雨天气可打伞 开阔地上行走
8.小王在一次家庭探究活动中，在作业本上做了如下5条记录：①电饭煲铭牌上标有“220V，800W，
50Hz”等字样；②使用试电笔时，手必须接触笔尾的金属体；③电视机上安装的动圈式扬声器，其运作原
理是电磁感应；④床头灯的开关是串联在电路上的；⑤体温计的刻度范围通常是 35～42℃，分度值为
1℃．你认为小王的记录完全正确的是（ ）
A．①②③ B．②④⑤ C．①②④ D．①③⑤
9.关于家庭电路及安全用电，下列说法中正确的是（ ）
A．甲图：两孔插座和三孔插座的作用是完全相同的
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
B．乙图：白炽灯泡的螺丝套（外壳）既可接相（火）线，也可接中性（零）线
C．丙图：站在绝缘凳上的人一只手接触相（火）线，同时另一只手接触中性（零）线，人不会触电
D．丁图：不能够用湿手摸或湿布擦与电源相连接的灯具

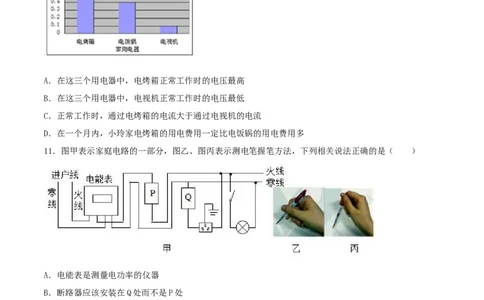

10.小玲家有额定电压相同的电烤箱、电饭锅和电视机各一个，按照每度电0.5元的计费标准，将这三个用
电器正常工作1小时的用电费用绘制成了如图所示的柱状图．则下列四个选项中，判断正确的是（ ）
A．在这三个用电器中，电烤箱正常工作时的电压最高
B．在这三个用电器中，电视机正常工作时的电压最低
C．正常工作时，通过电烤箱的电流大于通过电视机的电流
D．在一个月内，小玲家电烤箱的用电费用一定比电饭锅的用电费用多
11．图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法，下列相关说法正确的是（ ）
A．电能表是测量电功率的仪器
B．断路器应该安装在Q处而不是P处
C．测电笔在插座接地孔检测时，氖管会发光
D．使用测电笔，图乙的方法错误而图丙的方法正确
二、填空题（每空1分，共15分）
1.如图所示为测电笔的构造示意图，测电笔是用来辨别火线和零线的，笔尖接触电线，如果氖管发光，表
示接触的是 线．在使用测电笔时手一定要接触测电笔的 。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
2.在家庭电路中火线与零线之间的电压为 V，生活中可以用 判断火线与零线．当家庭电路中电流
超过一定限度时， 会自动熔断，保护电路．
3.通常情况下，家庭电路中各个用电器的通断，不应该影响其他用电器的通断，所以用电器应该 （选
填“串联”或“并联”）后接在电路中，控制用电器的开关要连接在 （选填“火线”或“零线”）和
用电器之间。
4.如图所示的家庭电路，当闭合开关时，发现电灯不亮。若原因是图中打“x”的位置发生了断路。则在
开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。
5.如图所示为部分家庭电路示意图，其中电器元件连接错误的是______（填标号）。
6．在家庭用电的调查活动中，小明听妈妈说“使用20W的白炽灯比使用60W的白炽灯省电”。小明经过研
究发现，这种说法是指它们正常工作相同的时间，使用额定功率为20W的白炽灯比使用额定功率为60W的
白炽灯消耗的电能 （选填“少”或“多”）。小明关闭电灯后，发现家中电冰箱仍在工作，说明
电冰箱和电灯是 （选填“串联”或“并联”）的。
7.如图所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的B孔，氖管发光，则A孔接的是
线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的 （选填“C”
或“D”）插脚接火线。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
8．炎炎夏日，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是 ，请写出一条
安全用电的注意事项 ．
三、作图题（共10分）
1.（3分）按题目要求完成如图：如图，用笔画线代替导线，正确连接家庭电路。
2.（3分）如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。
3.（4分）教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L 和L 由一个开关S
1 2
单独控制，如图所示。
(1)请用笔画线表示导线，将电灯L、L 和开关S接入电路中，使两灯都能正常发光（ ）。
1 2
(2)当打开空调时，空气开关“跳闸”。出现这种现象的原因可能是______。
四、计算题（共18分）
1.（9分）小明家的浴室新安装了一台可供取暖和照明的新型家用电器——浴霸。该浴霸的部分数据如表
所示，其简化电路图如图所示，图中L为照明灯，L、L 是两盏红外线取暖灯。求：（小数点后保留两位
1 2
小数）
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
（1）该浴霸照明灯正常工作时，通过照明灯的电流是多少？
（2）断开开关S, 闭合开关S 和S,该浴霸取暖灯正常工作时，该电路的总电阻是多少？
1 2
（3）当L、 L、 L 都同时正常工作时，10min内浴霸消耗的电能是多少？
1 2
2.（9分）如图是家庭电路的一部分．电能表的电流规格是“10（40）A”，L是“220V 22W”的节能灯，
插座上接入“220V 220W”的电视机（图中未画出）．灯和电视机同时工作，求：
（1）通过电能表的电流；
（2）连续工作4h消耗多少kW·h的电能；
（3）该电路中还能接入的用电器的最大功率．
五、简答与阅读理解题（共24分）
1.（4分）写出零线与火线的识别的工具。画出测电笔的构造图并说明测电笔原理和使用方法。
2.（4分）据《生活报》讯，插线板新国家标准已经正式实施，要求插线板的插孔须设置“保护门”，
“保护门”可有效防止儿童将手指插入插孔而造成触电事故，同时可避免灰尘长期沉积而造成的内部
（选填“断路”或“短路”）．在线材方面要求：如果最大工作电流 16A的延长线插座，导线的最小横截
面积由原来的1mm2增加到1.5mm2．请你根据所学物理知识解释增加导线横截面积的好处．
3.（4分）现代化的生活已经离不开电了，电在工厂、电在学校、电在商场…电也在我们的生活中，如图
是家庭电路的组成示意图．请你完成下列填空题：
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
进户线
电能
表
B
A
（1）图中用电器B正常工作时电压是______V；
（2）人体的安全电压不高于______V；
（3）正确捏住测电笔，且使笔尖插入图中插座A的______（选填“左”或“右”）孔，可以观察到氖管发
光；
（4）螺口灯的螺旋金属一定要接在______线上．
4．（6分）阅读短文并回答问题
白炽灯泡
白炽灯泡的灯丝是由金属钨制作的，其灯丝发光时温度可达 2000°C左右．为防止灯丝在高温下氧化，在
制作灯泡时要抽真空，在制作大功率灯泡时，还要把灯泡内充入稀有气体氦等，主要是为了防止灯丝在高
温下升华．白炽灯泡工作时，电能转化为光能的效率较低，因此逐渐被节能灯和LED灯所替代．
（1）由于钨的 较高，所以用钨制作灯丝；
（2）灯泡内充入稀有气体氦等，主要是为了 ；
（3）白炽灯泡逐渐退出市场，是由于 ．
5.（6分）阅读下面某同学日记，指出其中三个不符合安全用电要求的做法．
充实的一天
今天家里进行了大扫除．妈妈用湿抹布把正在发光的灯泡擦得干干净净，然后湿着手顺便关了开关
妈妈担心丁香上落微尘，给冰箱加上了厚厚的防尘布．
爸爸负责清理家里的电器，他先断开开关，把家里坏掉的用电器都换掉．插电冰箱的插头时，插头
无法插入两孔插座便掰断了中间的那根，顺利的将插头插入了多个大功率用电器都在使用的插排．妈妈觉
得空调应该清理一下，爸爸就直接拿起清洗剂喷在了正在工作的空调上．
我看到电蚊香一直开着就把它直接拔掉了，电蚊香的电线有些地方的绝缘层破掉了，我用绝缘胶布
把破损部分包了起来． 啊，真是美妙而充实的一天！
① ．
② ．
③ ．
