第十九章 生活用电
专题19.1 《家庭电路》课节减负作业
一、选择题
1．学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是（ ）

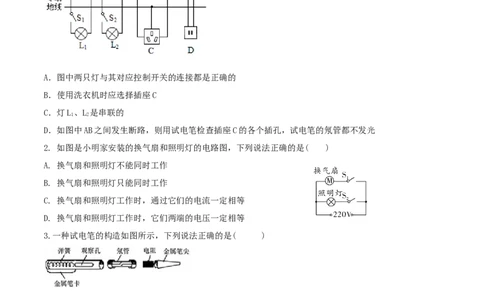

A．图中两只灯与其对应控制开关的连接都是正确的
B．使用洗衣机时应选择插座C
C．灯L、L 是串联的
1 2
D．如图中AB之间发生断路，则用试电笔检查插座C的各个插孔，试电笔的氖管都不发光
2. 如图是小明家安装的换气扇和照明灯的电路图，下列说法正确的是( )
A. 换气扇和照明灯不能同时工作
B. 换气扇和照明灯只能同时工作
C. 换气扇和照明灯工作时，通过它们的电流一定相等
D. 换气扇和照明灯工作时，它们两端的电压一定相等
3.一种试电笔的构造如图所示，下列说法正确的是( )
A. 使用试电笔时手可以接触笔尖
B. 使用试电笔时手不要接触笔卡
C. 试电笔中的电阻可以用铁丝代替
D. 当氖管发光时有微弱电流通过人体
4.图是某家庭电路的一部分，下列说法正确的是（ ）
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光
C．保险丝烧断后可用铜丝代替
D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路

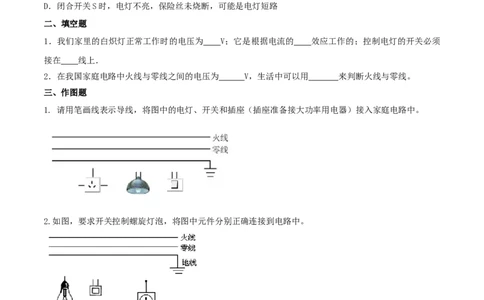

二、填空题
1．我们家里的白炽灯正常工作时的电压为 V；它是根据电流的 效应工作的；控制电灯的开关必须
接在 线上．
2．在我国家庭电路中火线与零线之间的电压为 V，生活中可以用 来判断火线与零线。
三、作图题
1. 请用笔画线表示导线，将图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。
2.如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。
3.如图，只闭合开关S，风扇M工作；只闭合开关S，灯泡和风扇M都不工作；同时闭合开关S，S 风扇M
1 1
和灯泡都工作。请用笔画线代替导线把电路连接完整。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
4.一间教室要安装2盏“220V40W”的电灯和1个插座，要求开关S控制两盏灯，且每盏灯都能正常发光。

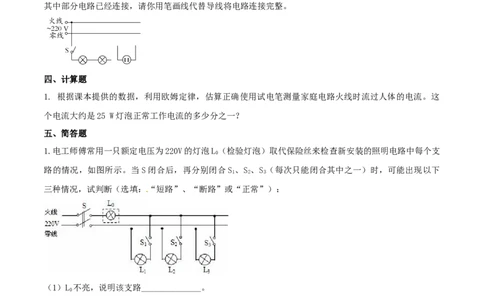

其中部分电路已经连接，请你用笔画线代替导线将电路连接完整。
四、计算题
1. 根据课本提供的数据，利用欧姆定律，估算正确使用试电笔测量家庭电路火线时流过人体的电流。这
个电流大约是25 W灯泡正常工作电流的多少分之一？
五、简答题
1.电工师傅常用一只额定电压为220V的灯泡L（检验灯泡）取代保险丝来检查新安装的照明电路中每个支
0
路的情况，如图所示。当S闭合后，再分别闭合S 、S 、S （每次只能闭合其中之一）时，可能出现以下
1 2 3
三种情况，试判断（选填：“短路”、“断路”或“正常”）：
（1）L 不亮，说明该支路______________。
0
（2）L 正常发光，说明该支路______________。
0
（3）L 发光呈暗红色，说明该支路_____________。
0
