2022-2023物理新课标下九年级全册同步课节减负作业（人教版）
第十六章 电压和电阻
专题16.4 《电阻器》课节减负作业
一、选择题
1.如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（ ）

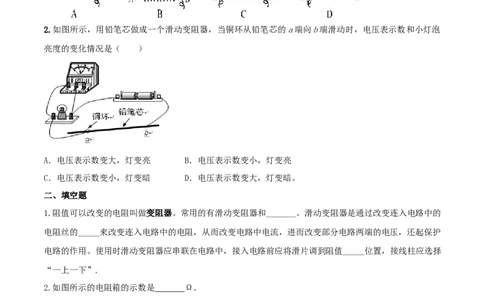

2.如图所示，用铅笔芯做成一个滑动变阻器，当铜环从铅笔芯的a端向b端滑动时，电压表示数和小灯泡
亮度的变化情况是（ ）
A．电压表示数变大，灯变亮 B．电压表示数变小，灯变亮
C．电压表示数变小，灯变暗 D．电压表示数变大，灯变暗。
二、填空题
1.阻值可以改变的电阻叫做变阻器。常用的有滑动变阻器和_______。滑动变阻器是通过改变连入电路中的
电阻丝的_____来改变连入电路中的电阻，从而改变电路中电流，进而改变部分电路两端的电压，还起保护
电路的作用。使用时滑动变阻器应串联在电路中，接入电路前应将滑片调到阻值_____位置，接线柱应选择
“一上一下”.
2.如图所示的电阻箱的示数是 Ω．
三、作图题
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
1. 请用笔画线表示接线，连接图的电路，使滑动变阻器能够控制灯泡的亮度。在你连的电路中，要使灯
泡越来越亮，变阻器的滑片应该向哪个方向移动？

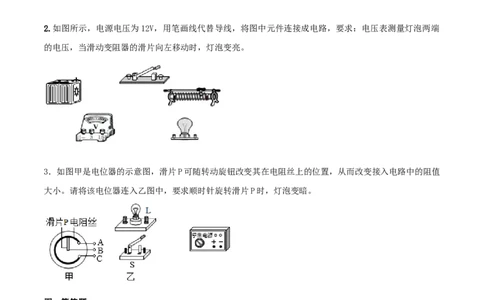

2.如图所示，电源电压为12V，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端
的电压，当滑动变阻器的滑片向左移动时，灯泡变亮。
3．如图甲是电位器的示意图，滑片P可随转动旋钮改变其在电阻丝上的位置，从而改变接入电路中的阻值
大小。请将该电位器连入乙图中，要求顺时针旋转滑片P时，灯泡变暗。
四、简答题
1. 图是一位同学按照上题要求所连的电路。这个电路能不能满足题目的要求？为什么？按这个图进行操
作时，实验现象是怎样的？
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
2.图是滑动变阻器的结构和连入电路的示意图。当滑片P向右滑动时，连入电路的电阻变小的是哪个？
