2022-2023物理新课标下九年级全册同步课节减负作业（人教版）
第十六章 电压和电阻
专题16.1 《电压》课节减负作业
一、选择题
1.小明连接了如图所示的电路，下列对电路分析正确的是（ ）
A．L 与L 串联
1 2
B．电流表A 测量L 的电流
1 1
C．电流表A 测量电路的总电流
2
D．电压表V不能测量L 的电压
2
2．小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，
则（ ）
A．两表都可能被烧坏
B．两表都不会被烧坏
C．电流表不会被烧坏
D．电压表不会被烧坏，电流表可能被烧坏
3．在如图中，要使L 与L 串联，在“〇”处接入电流表或电压表，测量电路中的电流、L 两端的电压。
1 2 1
以下做法正确的是（ ）
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
二、填空题
1．电压的基本单位是______，几个常见电压值：一节干电池电压为1.5V；一块铅蓄电池电压为2V；中国
家庭电路电压为______；对人体的安全电压不高于______。
2.如图所示，电压表的示数是 V。

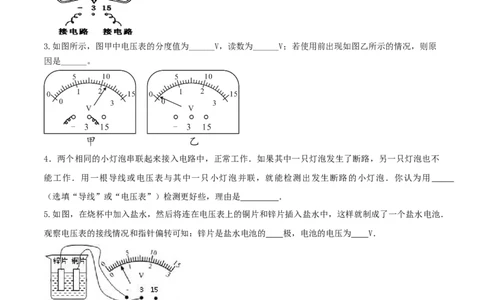

3.如图所示，图甲中电压表的分度值为______V，读数为______V；若使用前出现如图乙所示的情况，则原
因是______。
4．两个相同的小灯泡串联起来接入电路中，正常工作．如果其中一只灯泡发生了断路，另一只灯泡也不
能工作．用一根导线或电压表与其中一只小灯泡并联，就能检测出发生断路的小灯泡．你认为用
（选填“导线”或“电压表”）检测更好些，理由是 ．
5.如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．
观察电压表的接线情况和指针偏转可知：锌片是盐水电池的 极，电池的电压为 V．
三、作图题
1. 在图中，请用笔画线表示导线来连接实物图，使小灯泡能够发光并且电压表能够测出灯泡两端的电压
（估计在2——3 V之间 )。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
2.根据图1所示的实物连接图，在图2的框中画出电路图．
四、简答题
1. 在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。试着用电
压表测量这个自制电池的电压，其现象如图所示。这个电池的电压是多少？哪个金属片是电池的正极？
