2022-2023物理新课标下九年级全册同步课节减负作业（人教版）
第十六章 电压和电阻
专题16.4 《电阻器》课节减负作业
一、选择题
1.如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（ ）
【答案】D
【解析】A．A图滑动变阻器的接线柱接B和C，连入电路中的电阻丝是PB部分．当滑片P向左滑动时，PB
电阻丝长度变大，电阻变大．此选项不符合题意；
B．B图滑动变阻器的接线柱接B和D，连入电路中的电阻丝是PB部分．当滑片P向左滑动时，PB电阻丝长
度变大，电阻变大．此选项不符合题意；
C．C图滑动变阻器的接线柱接B和A，连入电路中的电阻丝是AB部分．无论怎样移动滑片，滑动变阻器接
入电路电阻不变．此选项不符合题意；
D．D图滑动变阻器的接线柱接A和D，连入电路中的电阻丝是AP部分．当滑片P向左滑动时，AP电阻丝长
度变小，电阻变小．此选项符合题意．

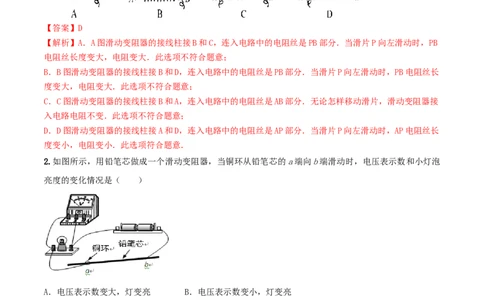

2.如图所示，用铅笔芯做成一个滑动变阻器，当铜环从铅笔芯的a端向b端滑动时，电压表示数和小灯泡
亮度的变化情况是（ ）
A．电压表示数变大，灯变亮 B．电压表示数变小，灯变亮
C．电压表示数变小，灯变暗 D．电压表示数变大，灯变暗。
【答案】A
【解析】当铜环从铅笔芯的a端向b端滑动时，接入电路的电阻变小，电路电流变大，灯泡两端电压变大，
灯泡变亮。
二、填空题
1.阻值可以改变的电阻叫做变阻器。常用的有滑动变阻器和_______。滑动变阻器是通过改变连入电路中的
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
电阻丝的_____来改变连入电路中的电阻，从而改变电路中电流，进而改变部分电路两端的电压，还起保护
电路的作用。使用时滑动变阻器应串联在电路中，接入电路前应将滑片调到阻值_____位置，接线柱应选择
“一上一下”.
【答案】变阻箱.长度.最大.
【解析】变阻器常用的有滑动变阻器和变阻箱。滑动变阻器是通过改变连入电路中的电阻丝的长度来改变
连入电路中的电阻，从而改变电路中电流，进而改变部分电路两端的电压，还起保护电路的作用。使用时
滑动变阻器应串联在电路中，接入电路前应将滑片调到阻值最大位置，接线柱应选择“一上一下”.

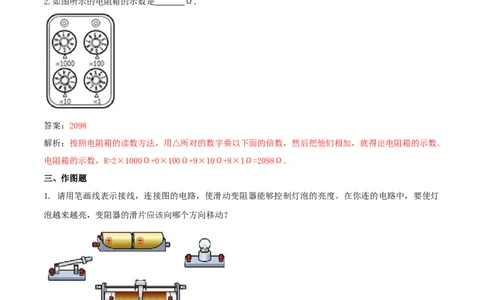

2.如图所示的电阻箱的示数是 Ω．
答案：2098
解析：按照电阻箱的读数方法，用△所对的数字乘以下面的倍数，然后把他们相加，就得出电阻箱的示数．
电阻箱的示数，R=2×1000Ω+0×100Ω+9×10Ω+8×1Ω=2098Ω．
三、作图题
1. 请用笔画线表示接线，连接图的电路，使滑动变阻器能够控制灯泡的亮度。在你连的电路中，要使灯
泡越来越亮，变阻器的滑片应该向哪个方向移动？
【答案】如图所示。要使灯泡越来越亮，应将滑片向左移动。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
【解析】使滑动变阻器能够控制灯泡的亮度，就应该让滑动变阻器和灯泡串联起来，通过开关接入电源两
极。要使灯泡越来越亮，电路电流就越来越大，也就是滑动变阻器接入电路电阻变小，这样应将滑片向左
移动。

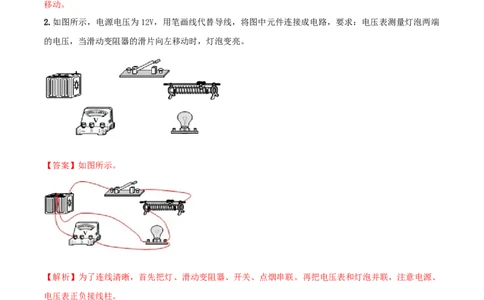

2.如图所示，电源电压为12V，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端
的电压，当滑动变阻器的滑片向左移动时，灯泡变亮。
【答案】如图所示。
【解析】为了连线清晰，首先把灯、滑动变阻器、开关、点烟串联。再把电压表和灯泡并联，注意电源、
电压表正负接线柱。
3．如图甲是电位器的示意图，滑片P可随转动旋钮改变其在电阻丝上的位置，从而改变接入电路中的阻值
大小。请将该电位器连入乙图中，要求顺时针旋转滑片P时，灯泡变暗。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
【答案】如图所示：
【解析】由题知，顺时针旋转滑片P时，灯泡变暗，说明电路中电流变小了，电位器连入电路的阻值变大
（连入电路的电阻丝变长），所以应将电位器的B、C接线柱接入电路中，由此将灯泡、电位器和开关依次
连接在电源两极上。
四、简答题

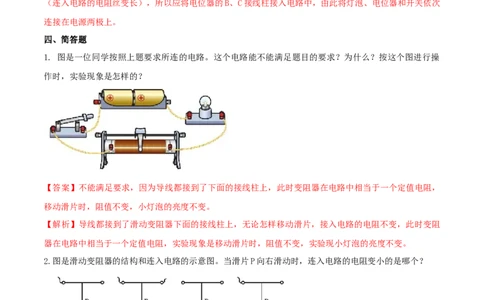

1. 图是一位同学按照上题要求所连的电路。这个电路能不能满足题目的要求？为什么？按这个图进行操
作时，实验现象是怎样的？
【答案】不能满足要求，因为导线都接到了下面的接线柱上，此时变阻器在电路中相当于一个定值电阻，
移动滑片时，阻值不变，小灯泡的亮度不变。
【解析】导线都接到了滑动变阻器下面的接线柱上，无论怎样移动滑片，接入电路的电阻不变，此时变阻
器在电路中相当于一个定值电阻，实验现象是移动滑片时，阻值不变，实验现小灯泡的亮度不变。
2.图是滑动变阻器的结构和连入电路的示意图。当滑片P向右滑动时，连入电路的电阻变小的是哪个？
【答案】D
【解析】对于A图，当滑片P向右滑动时，连入电路的电阻变大；
对于B图，当滑片P向右滑动时，连入电路的电阻为0；
对于C图，当滑片P向右滑动时，连入电路的电阻不变；
对于D图，当滑片P向右滑动时，连入电路的电阻变小。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
所以D选项正确。
