2022-2023物理新课标下九年级全册同步课节减负作业（人教版）
第十五章 电流 电路
专题15.4 《电流的测量》课节减负作业
一、选择题
1．图中，能直接测量通过灯L 电流的电路是（ ）
1
A． B． C． D．

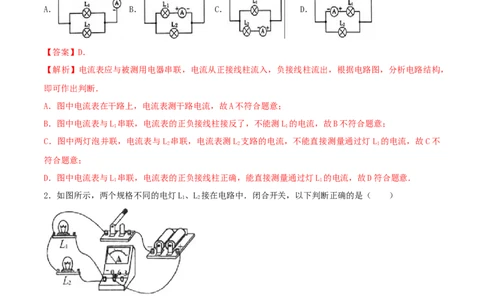

【答案】D．
【解析】电流表应与被测用电器串联，电流从正接线柱流入，负接线柱流出，根据电路图，分析电路结构，
即可作出判断．
A．图中电流表在干路上，电流表测干路电流，故A不符合题意；
B．图中电流表与L 串联，电流表的正负接线柱接反了，不能测L 的电流，故B不符合题意；
1 1
C．图中两灯泡并联，电流表与L 串联，电流表测L 支路的电流，不能直接测量通过灯L 的电流，故C不
2 2 1
符合题意；
D．图中电流表与L 串联，电流表的正负接线柱正确，能直接测量通过灯L 的电流，故D符合题意．
1 1
2．如图所示，两个规格不同的电灯L、L 接在电路中．闭合开关，以下判断正确的是（ ）
1 2
A．L、L 串联 B．通过L、L 的电流相等
1 2 1 2
C．电流表测干路中的电流 D．电流表测通过L 的电流
2
【答案】C．
【解析】先分析实物连接图，确定两灯的连接方式、电流表的位置，再根据串并联电路的特点确定通过
L、L 的电流大小关系．
1 2
由图知，L、L 并列连接在电路中，属于并联；电流表在干路上，测量干路电流；
1 2
两灯并联，灯两端的电压相同，但是由于两个灯的规格不同，即电阻不同，通过两灯的电流不同．故 ABD
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
错、C正确．
3.如图所示，能正确地测出小灯泡L 电流的电路是（ ）
2
A B C D
【答案】C
【解析】A.由图示电路图可知，电流表正负接线柱接反了，也没与L 串联，故不能测出小灯泡L 的电流，
2 2
故A错误；
B.由图示电路图可知，电流表测量的是两灯泡并联后的总电流，不能测出通过小灯泡L 的电流，故B错误；
2
C.由图示电路图可知，电流表与小灯泡L 串联，且电流从正极流入，负极流出，测量通过小灯泡L 的电流，
2 2
故C正确；
D.由图示电路图可知，电流表与小灯泡L 并联，测量的是通过小灯泡L 的电流，不能测出通过小灯泡L 的
2 1 2
电流，故D错误。

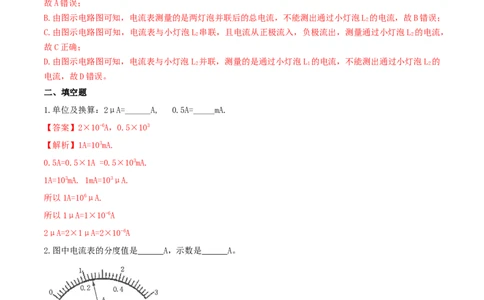

二、填空题
1.单位及换算：2μA=______A, 0.5A=_____mA.
【答案】2×10-6A，0.5×103
【解析】1A=103mA.
0.5A=0.5×1A =0.5×103mA.
1A=103mA. 1mA=103μA.
所以1A=106μA.
所以1μA=1×10-6A
2μA=2×1μA=2×10-6A
2.图中电流表的分度值是 A，示数是 A。
【答案】0.02，0.24。
【解析】电流表量程为0——0.6A。读数时需要观察下面刻度盘。每个大刻度代表0.2A,10等分，每个小
刻度就是分度值为0.02A。
指针指示的示数为0.2A+0.04A=0.24A
三、作图题
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
1. 画线连接下面的实物图，使小灯泡能够发光并且电流表能够测出流过小灯泡的电流（估计为0.1 —0.3
A）。

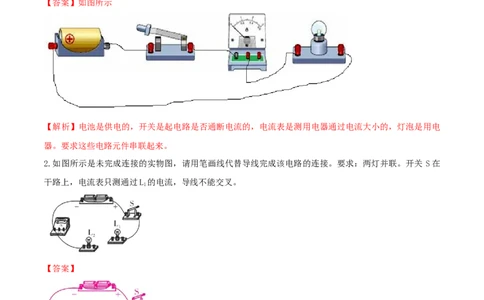

【答案】如图所示
【解析】电池是供电的，开关是起电路是否通断电流的，电流表是测用电器通过电流大小的，灯泡是用电
器。要求这些电路元件串联起来。
2.如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联。开关 S在
干路上，电流表只测通过L 的电流，导线不能交叉。
1
【答案】
【解析】两灯并联，开关S在干路上，电流表只测通过L 的电流，因此电流表应与L 串联，因不知通过L
1 1 1
的电流大小，故电流表选用大量程与灯L 串联，然后将两灯右侧接线柱相连，再与开关右接线柱相连，如
1
图所示。
四、计算题
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
1. 流过某手电筒小灯泡的电流大约是 0.25 A，等于多少毫安？某半导体收音机电池的供电电流最大可达
120 mA，等于多少安？
【答案】250mA 0.12A
【解析】（1）1A=1000mA
0.25 A=0.25×1A=0.25×1000mA=250mA
（2）1A=1000mA
1000mA=1A
1mA=10-3A
120 mA=120×1 mA=120×10-3A=0.12A
五、简答题

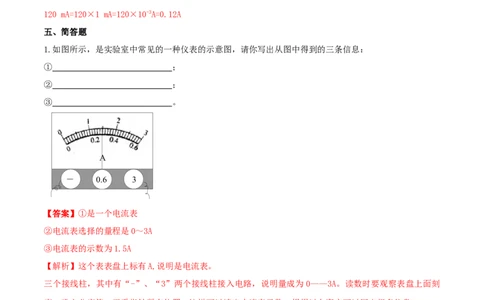

1.如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：
① ；
② ；
③ 。
A
－ 0.6 3
【答案】①是一个电流表
②电流表选择的量程是0～3A
③电流表的示数为1.5A
【解析】这个表表盘上标有A,说明是电流表。
三个接线柱，其中有“-”、“3”两个接线柱接入电路，说明量成为0——3A。读数时要观察表盘上面刻
度，确定分度值，再看指针所在位置，这样可以读出电流表示数。根据以上事实可以写出很多信息。
