2022-2023物理新课标下九年级全册同步课节减负作业（人教版）
第十六章 电压和电阻
专题16.2 《串并联电路中电压的规律》课节减负作业
一、选择题

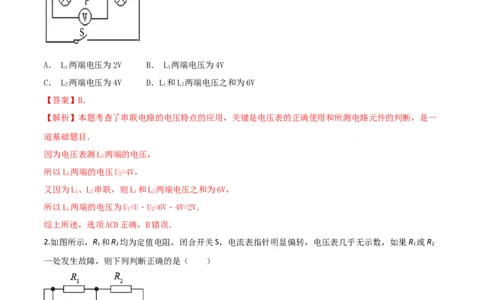

1.如图，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是 （ ）
A． L 两端电压为2V B． L 两端电压为4V
1 1
C． L 两端电压为4V D．L 和L 两端电压之和为6V
2 1 2
【答案】B．
【解析】本题考查了串联电路的电压特点的应用，关键是电压表的正确使用和所测电路元件的判断，是一
道基础题目．
因为电压表测L 两端的电压，
2
所以L 两端的电压U=4V，
2 2
又因为L、L 串联，则L 和L 两端电压之和为6V，
1 2 1 2
所以L 两端的电压为U=U﹣U=6V﹣4V=2V．
1 1 2
综上所述，选项ACD正确，B错误．
2.如图所示，R 和R 均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R 或R
1 2 1 2
一处发生故障，则下列判断正确的是（ ）
A. R 短路 B. R 短路 C. R 断路 D. R 断路
1 2 1 2
【答案】A
【解析】由图可知，R 和R 串联，电压表测量R 两端的电压，电流表测量电路中的电流。
1 2 1
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
是
A．如果R 短路，电压表被短路，电压表无示数，电路 通路，电流表有示数，故A正确；
1
B．如果R 短路，只有R 的简单电路，电压表和电流表都有示数，故B错误；
2 1
C．如果R 断路，电压表串联在电路中，电压表有示数，电路中电流很小，电流表没有示数，故C错误；
1
D．如果R 断路，整个电路断路，电流表和电压表都没有示数，故D错误。
2
二、填空题
1.一节干电池的电压是______V，家庭电路中的电冰箱､电视机､洗衣机等用电器的连接方式是______联。
【答案】1.5 并
【解析】一节新的干电池的电压为1.5V。
家庭电路中的用电器工作时，相互之间不影响，所以连接方式是并联。
2.串联电路总电压等于各用电器两端电压_______；表达式为：U=U+U+U ；并联电路各支路两端电压都相
1 2 3
等。表达式为：________。
【答案】之和；U=U=U=U
1 2 3
【解析】串联电路总电压等于各用电器两端电压之和；表达式为：U=U+U+U；并联电路各支路两端电压都
1 2 3
相等。表达式为：U=U=U=U
1 2 3

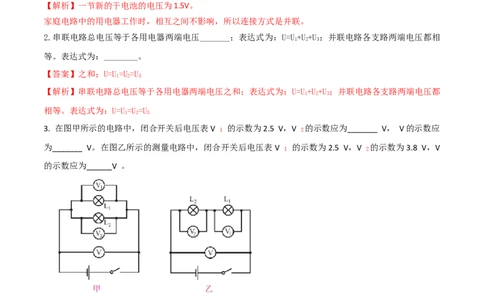

3. 在图甲所示的电路中，闭合开关后电压表V 1 的示数为2.5 V，V 2 的示数应为_______ V， V的示数应
为_______ V。在图乙所示的测量电路中，闭合开关后电压表 V 1 的示数为2.5 V，V 2 的示数为3.8 V，V
的示数应为______V 。
【答案】2.5 2.5 6.3
【解析】在并联电路中，各个支路两端电压相等，都等于电源电压。U =U =U
1 2
对于甲图而言：两个灯泡并联，U =2.5V
1
U =U=U =2.5V
2 1
所以V
2
的示数应为2.5V， V的示数应为2.5V。
在串联电路中，各个用电器两端电压之和等于电源电压。U +U =U
1 2
对于乙图而言：两个灯泡串联，U =2.5V U =3.8V
1 2
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
V的示数应为U=U
1
+U
2
=2.5V+3.8V=6.3V。
4.如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R 和R 两端得到电压分别为
1 2
V和 V．

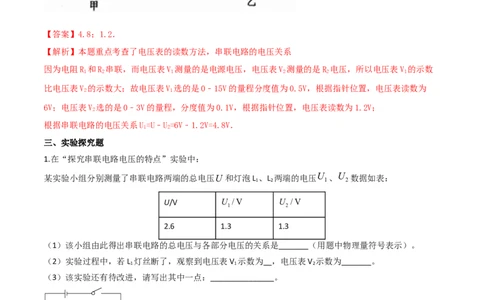

【答案】4.8；1.2．
【解析】本题重点考查了电压表的读数方法，串联电路的电压关系
因为电阻R 和R 串联，而电压表V 测量的是电源电压，电压表V 测量的是R 电压，所以电压表V 的示数
1 2 1 2 2 1
比电压表V 的示数大；故电压表V 选的是0﹣15V的量程分度值为0.5V，根据指针位置，电压表读数为
2 1
6V；电压表V 选的是0﹣3V的量程，分度值为0.1V，根据指针位置，电压表读数为1.2V；
2
根据串联电路的电压关系U=U﹣U=6V﹣1.2V=4.8V．
1 2
三、实验探究题
1.在“探究串联电路电压的特点”实验中：
U U
某实验小组分别测量了串联电路两端的总电压U 和灯泡L 、L 两端的电压 、 数据如表：
1 2 1 2
U/V U /V U /V
1 2
2.6 1.3 1.3
（1）该小组由此得出串联电路的总电压与各部分电压的关系是_______（用题中物理量符号表示）。
（2）实验过程中，若L 灯丝断了，观察到电压表V 示数为__，电压表V 示数为_______。
1 1 2
（3）该实验还有待改进，请写出其中一点：_______________。
U U U
【答案】 2.6V 0 换不同规格的小灯泡再进行多次实验
1 2
U U U
【解析】(1)由图表可知，由此得出串联电路的总电压与各部分电压的关系
1 2
(2)实验过程中，若L 灯丝断了，电压表V 测量电源电压，电压表V 示数为2.6V；由于电路断路，电压表
1 1 1
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
V 测灯L 两端的电压，示数为0V。
2 2
(3)为了使实验具有普遍性，电路中换不同规格的小灯泡再进行多次实验。
四、计算题
1. 电压表并联在电路中电阻两端，指针指示的位置如图所示。求与电压表并联的电阻两端的电压的大小。

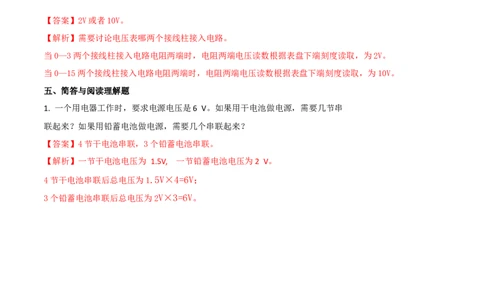

【答案】2V或者10V。
【解析】需要讨论电压表哪两个接线柱接入电路。
当0—3两个接线柱接入电路电阻两端时，电阻两端电压读数根据表盘下端刻度读取，为2V。
当0—15两个接线柱接入电路电阻两端时，电阻两端电压读数根据表盘下端刻度读取，为10V。
五、简答与阅读理解题
1. 一个用电器工作时，要求电源电压是6 V。如果用干电池做电源，需要几节串
联起来？如果用铅蓄电池做电源，需要几个串联起来？
【答案】4节干电池串联，3个铅蓄电池串联。
【解析】一节干电池电压为 1.5V, 一节铅蓄电池电压为2 V。
4节干电池串联后总电压为1.5V×4=6V；
3个铅蓄电池串联后总电压为2V×3=6V。
