2022-2023物理新课标下九年级全册同步课节减负作业（人教版）
第十六章 电压和电阻
专题16.2 《串并联电路中电压的规律》课节减负作业
一、选择题
1.如图，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是 （ ）
A． L 两端电压为2V B． L 两端电压为4V
1 1
C． L 两端电压为4V D．L 和L 两端电压之和为6V
2 1 2
2.如图所示，R 和R 均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R 或R
1 2 1 2
一处发生故障，则下列判断正确的是（ ）
A. R 短路 B. R 短路 C. R 断路 D. R 断路
1 2 1 2
二、填空题
1.一节干电池的电压是______V，家庭电路中的电冰箱､电视机､洗衣机等用电器的连接方式是______联。
2.串联电路总电压等于各用电器两端电压_______；表达式为：U=U+U+U ；并联电路各支路两端电压都相
1 2 3
等。表达式为：________。
3. 在图甲所示的电路中，闭合开关后电压表V 的示数为2.5 V，V 的示数应为_______ V， V的示数应为
_______ V。在图乙所示的测量电路中，闭合开关后电压表 V 的示数为2.5 V，V 的示数为3.8 V，V的示
数应为______V 。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com

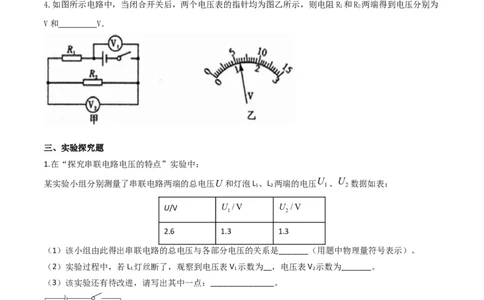

4.如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R 和R 两端得到电压分别为
1 2
V和 V．
三、实验探究题
1.在“探究串联电路电压的特点”实验中：
U U
某实验小组分别测量了串联电路两端的总电压U 和灯泡L 、L 两端的电压 、 数据如表：
1 2 1 2
U/V U /V U /V
1 2
2.6 1.3 1.3
（1）该小组由此得出串联电路的总电压与各部分电压的关系是_______（用题中物理量符号表示）。
（2）实验过程中，若L 灯丝断了，观察到电压表V 示数为__，电压表V 示数为_______。
1 1 2
（3）该实验还有待改进，请写出其中一点：_______________。
四、计算题
1. 电压表并联在电路中电阻两端，指针指示的位置如图所示。求与电压表并联的电阻两端的电压的大小。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
五、简答与阅读理解题
1. 一个用电器工作时，要求电源电压是6 V。如果用干电池做电源，需要几节串
联起来？如果用铅蓄电池做电源，需要几个串联起来？
