2022-2023物理新课标下九年级全册同步课节减负作业（人教版）
第十五章 电流 电路
专题15.5 《串并联电路中电流的规律》课节减负作业
一、选择题
1.如图所示，在探究“串联电路的电流关系”时，小明用电流表分别测出 a、b、c三处的电流为I ＝
a
0.2A、I＝0.2A、I＝0.2A．记录数据后，他下一步应该做的是（ ）
b c
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值。
2.如图1，两灯正常发光，电流表A 的示数为0.6A，电流表A 的示数如图2．则（ ）
1 2
图1 图2
A．两灯是串联连接的 B．流过L 的电流是 0.6A
1
C．流过L 的电流是2.6A D．干路电流是3.2A
2
3.如图在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，闭合开关S，用电流表测
出通过A、B、C三点的电流分别为I、I、I。下面关系式正确的是（ ）
A B C
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
A. I=I=I B. I=I+I C. I＞I=I D. I＜I＜I
A B C A B C A B C A B C

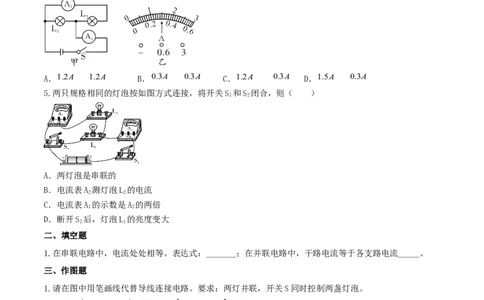

4.如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通
L L ( )
过灯泡 1和 2的电流分别为
A．1.2A 1.2A B．0.3A 0.3A C．1.2A 0.3A D．1.5A 0.3A
5.两只规格相同的灯泡按如图方式连接，将开关S 和S 闭合，则（ ）
1 2
A．两灯泡是串联的
B．电流表A 测灯泡L 的电流
2 2
C．电流表A 的示数是A 的两倍
1 2
D．断开S 后，灯泡L 的亮度变大
2 1
二、填空题
1.在串联电路中，电流处处相等。表达式：_______；在并联电路中，干路电流等于各支路电流_____。
三、作图题
1.请在图中用笔画线代替导线连接电路。要求：两灯并联，开关S同时控制两盏灯泡。
2. 小明用三个电流表和两个小灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的
电路如图所示。这个电路中有一根导线接错了，请在这根导线上打“×”，表示这根导线不能这样连接，
然后画出正确的连接位置。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com

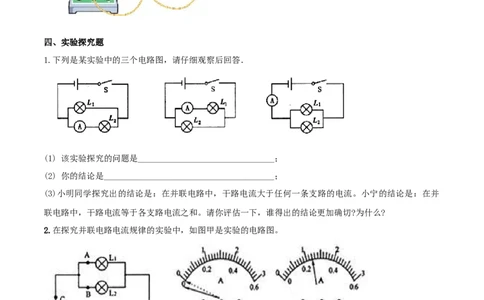

四、实验探究题
1.下列是某实验中的三个电路图，请仔细观察后回答．
(1) 该实验探究的问题是________________________________；
(2) 你的结论是________________________________________；
(3)小明同学探究出的结论是：在并联电路中，干路电流大于任何一条支路的电流。小宁的结论是：在并
联电路中，干路电流等于各支路电流之和。请你评估一下，谁得出的结论更加确切?为什么?
2.在探究并联电路电流规律的实验中，如图甲是实验的电路图。
(1)电流表应 （选填“串联”或“并联”）在被测电路中。若要测量干路电流，则电流表应接在甲
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
图中的 点。
(2)小明同学在测量A处的电流时，闭合开关前，发现电流表指针位置如图乙所示，原因是 ；
纠正该错误后，闭合开关，发现电流表的指针偏转又如图乙所示，原因是 ；排除故障后，电
流表的示数如图丙所示，则电流表的示数为 A。
(3)上表是另一组的小亮同学在实验中用两盏规格相同的灯泡测出的数据，由此得出的实验结论是：在并
联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小亮的探究过程的两点不妥之处：
① ；
② 。
五、计算题
1. 如图，当开关闭合后，电流表A 的示数为0.3 A，通过小灯泡L的电流是多少安？电流表A 的示数
是多少安？
2．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.4A，A 的示数是
1
0.1A，求通过小灯泡L 的电流。
1
