2022-2023物理新课标下九年级全册同步课节减负作业（人教版）
第十五章 电流 电路
专题15.7 《电流和电阻》单元考试达标检测试题
一、选择题（7小题，每小题4分，共28分）
1.芯片是指舍有集成电路的硅片，制造芯片的主要材料是（ ）
A．导体 B．半导体 C．绝缘体 D．超导体

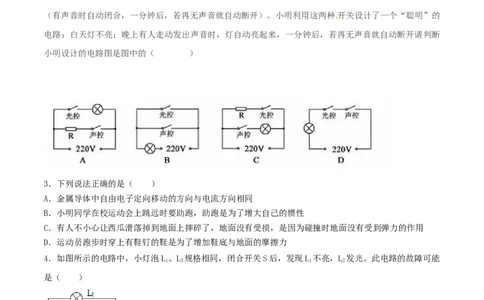

2.楼道里的声光控开关工作原理是：“光控开关（天黑时自动闭合，天亮时自动断开）；“声控开关”
（有声音时自动闭合，一分钟后，若再无声音就自动断开）。小明利用这两种开关设计了一个“聪明”的
电路：白天灯不亮；晚上有人走动发出声音时，灯自动亮起来，一分钟后，若再无声音就自动断开请判断
小明设计的电路图是图中的（ ）
3．下列说法正确的是（ ）
A．金属导体中自由电子定向移动的方向与电流方向相同
B．小明同学在校运动会上跳远时要助跑，助跑是为了增大自己的惯性
C．有人不小心让西瓜滑落掉到地面上摔碎了，地面没有受损，是因为碰撞时地面没有受到弹力的作用
D．运动员跑步时穿上有鞋钉的鞋是为了增加鞋底与地面的摩擦力
4．如图所示的电路中，小灯泡L、L 规格相同，闭合开关S后，发现L 不亮，L 发光。此电路的故障可能
1 2 1 2
是（ ）
A．灯 L 短路 B．灯 L 短路
1 2
C．灯 L 断路 D．开关 S 接触不良
1
5.在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出如图 A、B、C三处的电流大小。
为了进一步探究A、B、C三处的电流大小的关系，总结普遍规律。他下一步的操作应该是（ ）
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
A．将电源两极对调，再次测量A、B、C三处的电流
B．改变开关S的位置，再次测量A、B、C三处的电流
C．将图中两只灯泡位置对调，再次测量A、B、C三处的电流
D．换用不同规格的灯泡，再次测量A、B、C三处的电流

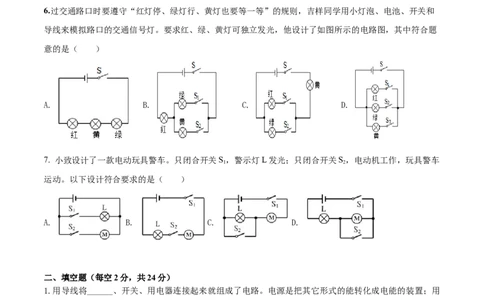

6.过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉样同学用小灯泡、电池、开关和
导线来模拟路口的交通信号灯。要求红、绿、黄灯可独立发光，他设计了如图所示的电路图，其中符合题
意的是（ ）
A. B. C. D.
7. 小致设计了一款电动玩具警车。只闭合开关S，警示灯L发光；只闭合开关S，电动机工作，玩具警车
1 2
运动。以下设计符合要求的是（ ）
A. B. C. D.
二、填空题（每空2分，共24分）
1.用导线将______、开关、用电器连接起来就组成了电路。电源是把其它形式的能转化成电能的装置；用
电器是把______能转化成其它形式的能的装置。电路的工作状态：_____、断路、短路。
2.表示电流强弱的物理量是_____。单位时间内通过导体横截面积的电荷量叫电流，用“I”表示，电流的
单位是安培，符号A ，还有毫安（mA）、微安（µA），0.5A＝____mA＝____µA
3．电流表的指针如图所示，则电流表的分度值为______A,电流表的读数为 A．
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
4.如图，当开关S 闭合，S 断开时，电流表A的示数为0.24 A，则通过灯L 的电流是_____，通过灯L 的
1 2 1 2
电流是________；当S 和S 都闭合时，电流表的示数为0.56 A，则此时通过灯L 电流为_______，通过灯
1 2 1
L 的电流为_______。
2
三、作图题（共20分）
1.（4分） 观察图所示的手电筒结构图。按下按键时，电路是怎样接通的？在图中画出电流流过的路径。
另画出手电筒的电路图。
2.（4分）如图所示，学校有前、后两个门，在前、后门各装一个按钮开关，学校传达室有甲、乙两盏灯
和电池组。要求：前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。请设计电路图并在实物图中
连线。
3．（4分）如图所示，请在两个虚线框内选填“电源”和“开关”的符号，使开关都闭合时两灯组成并联
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
电路。
4．（4分）请根据如图所示的实物图，画出对应的电路图。

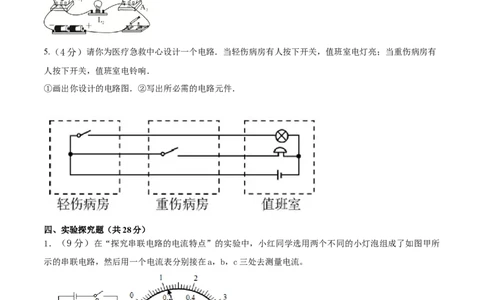

5.（4分）请你为医疗急救中心设计一个电路．当轻伤病房有人按下开关，值班室电灯亮；当重伤病房有
人按下开关，值班室电铃响．
①画出你设计的电路图．②写出所必需的电路元件．
四、实验探究题（共28分）
1．（9分）在“探究串联电路的电流特点”的实验中，小红同学选用两个不同的小灯泡组成了如图甲所
示的串联电路，然后用一个电流表分别接在a，b，c三处去测量电流。
（1）她先把电流表接在a处，闭合开关后，发现两灯的亮度不稳定，电流表的指针也来回摆动。故障的原
因可能是 。
A．某段导线断开
B．某接线柱处接触不良
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
C．某灯泡被短路
D．电流表被烧坏
（2）她排除故障后，重新闭合开关，电流表的指针指示位置如图乙所示，则所测的电流值
为 A。
（3）她测量了a，b，c三处的电流，又改变灯泡的规格进行了多次实验，其中一次实验的测量数据如下表，
在分析数据时，发现三处的测量值有差异。下列分析正确的是 。
I/ I/（A） I/（A）
a b c
（A）
0.16 0.15 0.14
A．可能是因为测量误差造成的
B．是因为没有对电流表调零造成的
C．串联电路中各处的电流本来就不等
D．电流从电源正极流向负极的过程中，电流越来越小
2．（9分）在“探究并联电路中的电流规律”实验中：
（1）小罗同学设计的实验电路如图甲所示，她选用的电源电压是3V。关于小灯泡规格的选择，下列说法
正确的是 。
A.没有限制，可以任意选取
B.小灯泡的额定电压必须为3V
C.小灯泡的规格应该不同
D.必须保证小灯泡的额定电流相同
（2）小罗同学将电流表接在A处，闭合开关，电流表指针位置如图乙所示。她的电流表量程选择正确吗？
答： 。
（3）在得出实验结论时，我们将图甲中A、B处的电流称为支路中的电流，C处的电流称为 电流。
3.（10分）在探究电路的实验中，用铜导线按图甲连接好元件，闭合开关后，两表示数如图。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
（1）在连接两电流表的导线中，实际电荷定向移动方向是 （选填“向左”、“向右”或“无规
则运动”）。
（2）在使用电流表前发现其指针偏向0刻线左侧，应调节表盘下面的 ，使指针归0。
（3）通过L、L 的电流分别是 A、 A。
1 2
