2022-2023物理新课标下九年级全册同步课节减负作业（人教版）
第十六章 电压和电阻
专题16.6 《电压和电阻》单元考试达标检测试题
一、选择题（9小题，每小题3分，共27分）
1.国际单位制中，电压的单位是（ ）
A．安培 B．伏特 C．焦耳 D．瓦特

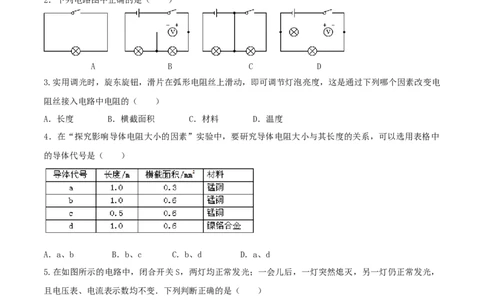

2．下列电路图中正确的是（ ）
A B C D
3.实用调光时，旋东旋钮，滑片在弧形电阻丝上滑动，即可调节灯泡亮度，这是通过下列哪个因素改变电
阻丝接入电路中电阻的（ ）
A．长度 B．横截面积 C．材料 D．温度
4．在“探究影响导体电阻大小的因素”实验中，要研究导体电阻大小与其长度的关系，可以选用表格中
的导体代号是（ ）
A．a、b B．b、c C．b、d D．a、d
5.在如图所示的电路中，闭合开关S，两灯均正常发光；一会儿后，一灯突然熄灭，另一灯仍正常发光，
且电压表、电流表示数均不变．下列判断正确的是（ ）
A．L 短路 B．L 断路 C．L 短路 D．L 断路
1 1 2 2
6.酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以
点亮一排发光二极管！水果在这里扮演了“电源”的角色。关于这个电路说法错误的是（ ）
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
A.水果的作用是给电路提供电压
B.此时电路中有电荷在发生定向移动
C.水果中储存的是电能
D.把水果串起来可以提高电压

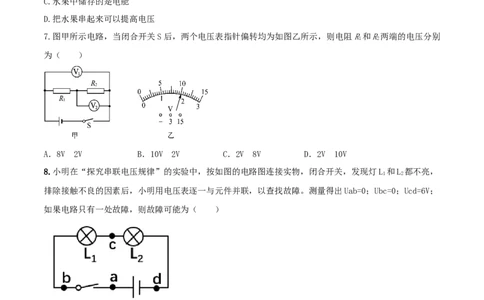

7.图甲所示电路，当闭合开关S后，两个电压表指针偏转均为如图乙所示，则电阻R和R两端的电压分别
1 2
为（ ）
A．8V 2V B．10V 2V C．2V 8V D．2V 10V
8.小明在“探究串联电压规律”的实验中，按如图的电路图连接实物，闭合开关，发现灯L 和L 都不亮，
1 2
排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。测量得出Uab=0；Ubc=0；Ucd=6V；
如果电路只有一处故障，则故障可能为（ ）
A．L 断路 B．L 短路
1 1
C．L 断路 D．L 短路
2 2
9.下图是滑动变阻器的结构和连入电路的示意图，当滑片 P向右滑动时，连入电路的电阻变小的是
（ ）
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
二、填空题（每空2分，共28分）
1．电阻表示导体对电流的阻碍作用，符号为____，基本单位是_____，单位符号是____。电阻是导体本身
的一种属性，它的大小决定于导体的材料、 长度和_________。还受温度的影响，对大多数导体， 温度
越高，电阻越大。

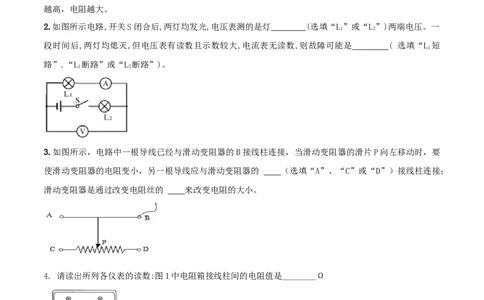

2.如图所示电路,开关S闭合后,两灯均发光,电压表测的是灯 (选填“L”或“L”)两端电压。一
1 2
段时间后,两灯均熄灭,但电压表有读数且示数较大,电流表无读数,则故障可能是 ( 选填“L 短
1
路”.“L 断路”或“L 断路”)。
1 2
3.如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要
使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的 （选填“A”、“C”或“D”）接线柱连接；
滑动变阻器是通过改变电阻丝的 来改变电阻的大小。
4. 请读出所列各仪表的读数:图1中电阻箱接线柱间的电阻值是________Ω
5.（2021山东枣庄）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示
位置，原因是电流表________；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接
下来的操作是：断开开关，________继续进行实验。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
6.如图所示的电压表，在测量电路导体两端电压时选择的量程为 ，分度值为 ，其示数是
______V。
三、作图题（共6分）
1．（3分）在图所示电路的O里填上适当的电表符号。要求：闭合开关S，各电路元件均能正常工作。
2.（3分）如图所示，电源电压为12V，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯
泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮。
- +
四、简答题（共11分）
1.（6分）认真阅读下列表格。知道电压表和电流表的异同。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
请说说电压表和电流表在使用方法上的不同点。
2.（5分）现将图中的滑动变阻器连入电路中的M、N两点间．
(1)要求滑片P向右移动时，电流表A的读数变小，应如何接线？
(2)若d、b接线柱分别与M、N相连接，则滑片P向右移动时，电灯的亮度如何变化？
五、实验探究题（共28分）
1．（6分）为探究影响水果电池电压大小的因素，小科利用铜片、锌片作电极的水果电池（图甲）和电压
传感器（精密电压测量仪）等器材进行实验。数据记录如下表：
水果种类 电极插入深度/cm 电极之间距离/cm 测得电压/V
实验组别
1 哈密瓜 1.0 2.0 0.886
2 哈密瓜 1.0 4.0 0.885
3 哈密瓜 1.0 6.0 0.886
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
4 苹果 1.0 2.0 1.009
5 苹果 1.5 2.0 1.011
6 苹果 2.0 2.0 1.010
(1)为探究电极之间距离对水果电池电压大小的影响，应选用实验______（填组别）进行对比；
(2)分析实验数据，可以得出的结论是______；
(3)干电池与水果电池原理类似，其结构如图乙。若要改变一节干电池的电压，根据本实验的结论，你的
做法是______。
2.（6分）小明按照课本要求探究并联电路中电流的关系，他设计如图甲的电路图，连成图乙所示的实物
图，把电流表分别接在A，B，C处，测出它们的电流，填入下表。
实验 I/A I/A I/A
A B C
次数
1 0.10 0.12 0.22
2 0.20 0.24 0.44
3 0.26 0.3 0.56
（1）小明连接完电路，闭合开关后发现电流表指针向左偏转，出现这种现象的原因是 ，小明改正
后，再测C点电流读数时，L 突然不亮了，L 仍旧发光，小明会看到电流表的示数 （选填“不变”
2 1
“增大”、“减小”）。
（2）通过对表格中数据的分析，可以得出 。
（3）测量三次的目的是 ，在实验中我们可以采用 的方法来改变电流的大小而进行三次实
验。
（4）小刚提出，可以在原有器材的基础上再添加一个开关，可以不用来回拆接电流表，就可以完成实验。
请在虚线框内画出符合这个设计的电路图。
3.（8分）小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完
成：
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
（1）在方框内画出与图甲对应的电路图，并在电路图中标上L、L。
1 2
（2）在某次测量时，电压表的示数如图乙所示，此时灯L 两端的电压为 V。
1
（3）闭合开关后，小芳发现L 、L 均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是
1 2
L 发生了 （选填“短路”或“断路”）。
1
（4）排除故障后，小芳在测量了灯L 两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线
1
柱上，测量灯L 两端的电压，这一做法会造成 。
2
4.（8分）在探究影响导体电阻大小的因素时,小明作出了如下猜想:导体的电阻可能与(1)导体的长度有关、
(2)导体的横截面积有关、(3)导体的材料有关.实验室提供了4根电阻丝,其规格、材料如下表所示.
编号 材料 长度/m 横截面积/mm²
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
(1)按照图所示“探究影响导体电阻大小因素”的实验电路,在M、N之间分别接上不同的导体,则通过观察
来比较导体电阻的大小,这种研究方法称为 ．
(2)为了验证上述猜想(1),应该选用编号 两根电阻丝分别接入电路进行实验.
(3)分别将A和D两电阻丝接入图M、N两点间,电流表示数不相同,由此,初步得到的结论是:当长度和横截
面积相同时,导体电阻跟 有关.
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
(4)要进一步研究导体材料的导电性能,就需要测量导体的电阻,小明的实验方案和操作过程均正确,两表的
连接和示数如图所示.但通过观察发现电流表指针偏转过小,这样会导致实验误差 ,解决这一问
题的措施是 ．
(5)若实验中要继续探究温度对电阻的影响,则需要选择 根电阻丝,改变 进行探究,整个过
程用到的实验方法有 (写出一种).
