第二十章 电与磁 单元测试
满分：100分 时间：90分钟
题型 选择题 填空题 作图题 实验题 计算题 综合题 总计
题数 12 8 3 3 2 1 29小题
分数 36 22 9 13 13 7 100分
得分
一、选择题（每小题3分，共36分，第1～10题单选，第11～12题双选）

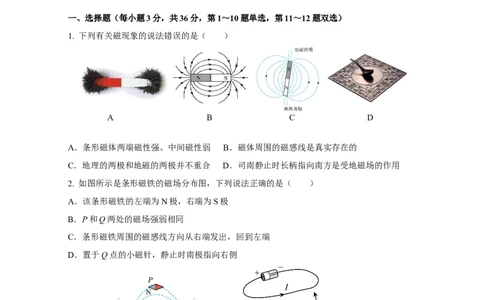

1. 下列有关磁现象的说法错误的是（ ）
A B C D
A．条形磁体两端磁性强、中间磁性弱 B．磁体周围的磁感线是真实存在的
C．地理的两极和地磁的两极并不重合 D．司南静止时长柄指向南方是受地磁场的作用
2. 如图所示是条形磁铁的磁场分布图，下列说法正确的是（ ）
A．该条形磁铁的左端为N极，右端为S极
B．P和Q两处的磁场强弱相同
C．条形磁铁周围的磁感线方向从右端发出，回到左端
D．置于Q点的小磁针，静止时南极指向右侧
第2题图 第3题图
3. 如图所示是奥斯特实验的示意图，关于该实验下列说法正确的是（ ）
A．将小磁针移走，磁场仍存在
B．该实验说明“通电导体在磁场中受到力的作用”C．根据该原理可以制成发电机
D．改变电流方向，小磁针的偏转方向不变
4. 物理学是美的，许多物理现象都具有对称美、平衡美和曲线美。下列优美的曲线中，用磁感线
描述磁体外部磁场正确的是（ ）
A B C D
5. 下列装置中， 利用图示实验原理工作的是（ ）
A．电烤箱 B．发电机 C．电风扇 D．电磁继电器
6. 关于如图所示实验，下列说法正确的是（ ）
A．装置中的AB是轻质塑料棒
B．用该装置可探究“什么情况下磁可以生电”
C．只要开关闭合，灵敏电流计的指针就会偏转
D．根据该实验揭示的原理发明了电动机
7．小明家有一款磁悬浮音箱如图（a）所示，闭合开关，音箱悬浮空中。经过研究，小明发现音
箱底部有一块磁铁，下方底座内部有电磁铁，他画出了图（b）所示的电路原理图。下列音箱对此款音
箱的判断正确的是（ ）
A．音箱底部磁体的A端应是N极
B．通电后底座的周围存在许多磁感线C．音箱悬浮利用了异名磁极相互吸引的原理
D．向右移动滑片P可以降低音箱的悬浮高度

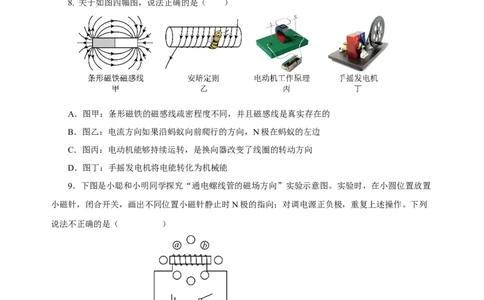

8. 关于如图四幅图，说法正确的是（ ）
A．图甲：条形磁铁的磁感线疏密程度不同，并且磁感线是真实存在的
B．图乙：电流方向如果沿蚂蚁向前爬行的方向，N极在蚂蚁的左边
C．图丙：电动机能够持续运转，是换向器改变了线圈的转动方向
D．图丁：手摇发电机将电能转化为机械能
9．下图是小聪和小明同学探究“通电螺线管的磁场方向”实验示意图。实验时，在小圆位置放置
小磁针，闭合开关，画出不同位置小磁针静止时N极的指向；对调电源正负极，重复上述操作。下列
说法不正确的是（ ）
A．小磁针的作用是指示通电螺线管周围的磁场方向
B．闭合开关，放置在a、b处的小磁针静止时N极指向相同
C．对调电源正负极，闭合开关，通电螺线管的磁场方向改变
D．通过实验可总结出通电螺线管的磁极性和电流方向的关系
10. 如图所示，下列说法正确的是（ ）A．图甲实验说明：电流周围存在着磁场
B．图乙是电动机模型，工作时将电能转化成机械能
C．图丙实验说明：电流一定时，电磁铁的匝数越多磁性越弱
D．图丁中动圈式话筒的原理与电动机原理相同

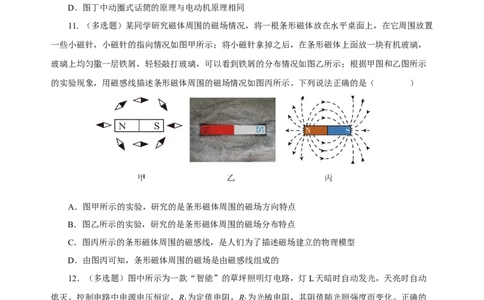

11. （多选题）某同学研究磁体周围的磁场情况，将一根条形磁体放在水平桌面上，在它周围放置
一些小磁针，小磁针的指向情况如图甲所示；将小磁针拿掉之后，在条形磁体上面放一块有机玻璃，
玻璃上均匀撒一层铁屑，轻轻敲打玻璃，可以看到铁屑的分布情况如图乙所示；根据甲图和乙图所示
的实验现象，用磁感线描述条形磁体周围的磁场情况如图丙所示。下列说法正确的是（ ）
A．图甲所示的实验，研究的是条形磁体周围的磁场方向特点
B．图乙所示的实验，研究的是条形磁体周围的磁场分布特点
C．图丙所示的条形磁体周围的磁感线，是人们为了描述磁场建立的物理模型
D．由图丙可知，条形磁体周围的磁场是由磁感线组成的
12．（多选题）图中所示为一款“智能”的草坪照明灯电路，灯L天暗时自动发光，天亮时自动
熄灭。控制电路中电源电压恒定，R 为定值电阻，R 为光敏电阻，其阻值随光照强度而变化。正确的
1 2
是（ ）
A．电磁继电器利用电磁感应原理工作
B．R 的阻值随光照强度的增大而增大
2
C．电磁铁的上端为N极，下端为S极
D．若将R 换成阻值稍小的电阻，可缩短灯L的发光时间
1二、填空题（每空1分，共22分）
13. 如图所示是我国早期的指南针——司南，东汉学者王充在《论衡》中记载：“司南之杓，投之
于地，其柢指南”。“柢”指的是司南长柄，司南指南北是由于它受到 的作用，司南长柄指的
是地理的 极。
第13题图 第14题图
14. 中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然
常微偏东，不全南也。”进一步研究表明，地球周围地磁场的磁感线分布示意如图所示。地磁场的磁
感线 （选填“是”或“不是”）真实存在的，地磁场的N极在地理的 （选填“南”或
“北”）极附近。
15. 如图所示是某种磁悬浮列车示意图，轨道线圈上端是S极，要使列车悬浮起来，车身线圈上端
应是 极，列车是靠电磁铁 （选填“同名”或“异名”）磁极相互吸引而悬浮起来。
地磁场的北极在地球的 （选填“北极”或“南极”）附近。
16．如图所示，把两个发光二极管极性相反地并联起来，并与手摇发电机串联。转动摇把，线圈
在磁场中做 运动，电路中产生的是_____（选填“交流”或“直流”），我们会观察到（填字母序号）：
A．只有红灯一直亮 B．只有黄灯一直亮 C．两灯都一直亮 D．两灯交替发
光
17．如图所示，开关S闭合，根据通电螺线管周围的磁感线分布判断直流电源的左端为 （选
填“正极”或“负极”），弹簧测力计吊着铜块在通电螺线管的上方从右端水平匀速运动到左端的过
程中，弹簧测力计示数 （选填“先变小后变大”、“一直不变”或“先变大后变小”）。
18. 如图所示是一种动圈式耳机的内部结构示意图。当音圈中有大小和方向反复变化的电流通过时，
音圈带动音膜 （选填“向左”“向右”或“左右往复”）运动。音圈之所以运动，是由于
对通电线圈有力的作用，此过程中， 转化为机械能。
第18题图 第19题图
19. 白炽灯是一种电流通过灯丝，灯丝发热发光的照明电器，将强磁体靠近通电白炽灯的灯丝，如
图所示，可以观察到灯丝 ，说明 ，由此原理可以制成 。
20．如图所示，探究通电螺线管外部磁场的方向。
（1）玻璃板上均匀撒上铁屑，放上小磁针。闭合开关后， 玻璃板，铁屑分布情况表明，螺线管的外部磁场与 磁体周围的磁场相似；
（2）接通电路，小磁针静止时 极的指向是该点的磁场方向；
（3）调换电源的正负极，闭合开关，小磁针反方向偏转，说明通电螺线管外部的磁场方向与
有关。
三、作图题（每题3分，共9分）
21．如图所示，请用箭头标出A点的磁感线方向。
22．通电螺线管左侧放一条形磁体，闭合开关后，小磁针静止在如图所示的位置。请标出：（1）
电源右侧的极性（用“+”或“-”表示）；（2）a点磁感线方向；（3）小磁针静止时右端的磁极（用
“N”或“S”表示）。
23．如图所示，在虚线框内填上电池符号，在磁感线上标出方向。
四、实验探究题（每空1分，共13分）
24. 某实验小组用自制电磁铁探究影响电磁铁磁性强弱的因素。他们用相同的漆包线和铁钉绕制成
两个电磁铁A和B，B铁钉上绕有更多匝数的线圈，实验装置如图所示。
（1）如图甲，闭合开关，电磁铁A的钉尖是 极（选填“N”或“S”）；将滑动变阻器的滑片P向右移动，能吸引 的大头针（选填“更多”“不变”或“更少”）；
（2）如图乙，把电磁铁A和B串联，闭合开关，多次移动滑动变阻器的滑片P，发现电磁铁B总
能吸引更多的大头针，通过比较，得出的结论是 ；
（3）电磁铁在生活中应用广泛，请举一例： 。
25．图是小明做“探究什么情况下磁可以生电”的实验装置。
（1）实验时，小明通过观察 来判断电路中是否产生感应电流；
（2）小明进行了如图所示的5次操作，其中能产生感应电流的是 （选填所有符合要求的
操作序号）；
（3）完成实验后，小明认为实验现象不太明显，请你提出一条改进措施： ；
（4）利用“磁生电”工作的装置有 （选填“电铃”、“扬声器”、“动圈式话筒”或
“电磁起重机”）。
26. 【分析归纳，拓展提升】如图甲是小雪自制的小风扇，使用时发现小风扇转动，但风却向后吹。
小雪设计了如图乙所示的实验，探究其原因。（1）闭合开关，给铜棒ab通电，发现铜棒ab向右运动，这表明铜棒ab在磁场中受到 的作
用；
（2）保持磁场方向不变，将电源正负极对调后接入电路，闭合开关，发现铜棒ab向左运动，这
表明 ；
（3）保持电流方向不变，将磁体的两极对调，闭合开关，发现铜棒ab向右运动，这表明
；
（4）根据实验，要改变小风扇转动方向，小雪应该 ；
（5）请列举一个和小风扇工作原理相同的用电器 。
五、计算题（共13分）
27．如图所示为某兴趣小组为学校办公楼空调设计的自动控制装置，R是热敏电阻，其阻值随温度
变化关系如下表所示。已知继电器的线圈电阻R＝10Ω，左边电源电压为6V恒定不变。当继电器线圈
0
中的电流大于或等于15mA时，继电器的衔铁被吸合，右边的空调电路正常工作。
温度t/℃ 0 5 10 15 20 25 30 35 40
电阻R/Ω 600 550 500 450 420 390 360 330 300
（1）请说明该自动控制装置的工作原理。
（2）计算说明该空调的启动温度是多少？
（3）为了节省电能，将空调启动温度设定为30℃，控制电路中需要串联多大的电阻？
28．小强利用压力传感器、电磁继电器、阻值可调的电阻R等元件，设计了一个汽车超载自动报
警电路，如图所示．他了解到这种压力传感器所受压力越大时，输出的电压U就越大，二者的关系如
图所示．闭合开关S，当继电器线圈中电流大于或等于20mA时，衔铁被吸合．已知传感器的输出电压
U即为继电器控制电路的电源电压，线圈的电阻为20Ω．
（1）车辆不超载时，工作电路中绿灯亮；当传感器所受压力增大到一定程度时，红灯亮，说明汽
车超载。请你判断灯________是红灯（选填“L”或“L”）。
1 2
（2）某水平公路桥禁止质量大于或等于20t的车辆通行，要用小强设计的装置为此桥报警，R的阻值应调节为多少?(g取10N/kg)。
（3）在水平路面上，要使该装置报警，通过车辆的最小重力为多少?
（4）请你运用所学物理知识，说明超载的一项危害。
六、综合题（共7分）
29．LED灯是新兴的第四代电光源。它的主要部分是高亮度白色发光二极管。现利用图甲所示电
路研究发光二极管的工作特性，把一个正常工作电压为3V的LED灯接入电源电压恒为 的电路，
闭合开关S，改变LED灯两端的电压和电流，得到电压表与电流表示数关系如图乙所示。
（1）LED灯主要由 （选填“导体”、“半导体”或“超导体”）材料制成，发光二极管
在电路中属于 （选填“电源”或“用电器”）；
（2）在图甲中，闭合开关S，调节滑动变阻器，发现电压表有示数，电流表无示数，原因是LED
灯 （选填“断路”或“短路”）；
（3）排除故障后，闭合开关S，如图丙所示，电压表示数为 V。为了让LED灯正常发光，滑
动变阻器滑片应向 （选填“左”或“右”）移动。当LED灯正常发光时，其功率为 W；
（4）如图丁所示，小明同学利用两块磁铁、一个线圈等器材制作了一台小型发电机，并用一个
LED灯进行了实验探究。线圈转动时将会看到LED灯闪烁发光，请提出一个具有研究价值的问题
。
