第十七章《欧姆定律》单元测试卷（提升卷）（原卷版）
（考试时间：90分钟 试卷满分：100分）
注意事项：
1．测试范围：人教版九年级第17章。
第Ⅰ卷 选择题
一、选择题（本题共16小题，每小题2分，共32分。在每小题给出的四个选项中，只有
一项是符合题目要求的）

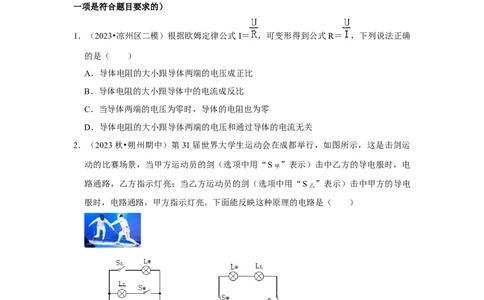

1．（2023•凉州区二模）根据欧姆定律公式I＝ ，可变形得到公式R＝ ，下列说法正确
的是（ ）
A．导体电阻的大小跟导体两端的电压成正比
B．导体电阻的大小跟导体中的电流成反比
C．当导体两端的电压为零时，导体的电阻也为零
D．导体电阻的大小跟导体两端的电压和通过导体的电流无关
2．（2023秋•朔州期中）第31届世界大学生运动会在成都举行，如图所示，这是击剑运
动的比赛场景，当甲方运动员的剑（选项中用“S甲 ”表示）击中乙方的导电服时，电
路通路，乙方指示灯亮；当乙方运动员的剑（选项中用“S乙 ”表示）击中甲方的导电
服时，电路通路，甲方指示灯亮。下面能反映这种原理的电路是（ ）
A． B．C． D．

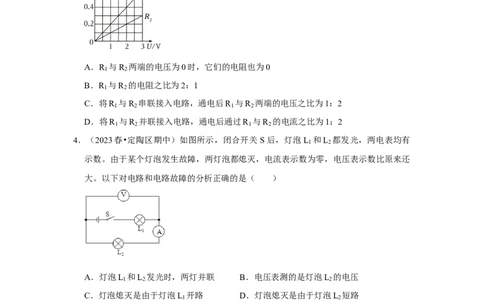

3．（2023•内蒙古）如图所示为电阻R 和R 的I﹣U图象，由图象可知（ ）
1 2
A．R 与R 两端的电压为0时，它们的电阻也为0
1 2
B．R 与R 的电阻之比为2：1
1 2
C．将R 与R 串联接入电路，通电后R 与R 两端的电压之比为1：2
1 2 1 2
D．将R 与R 并联接入电路，通电后通过R 与R 的电流之比为1：2
1 2 1 2
4．（2023春•定陶区期中）如图所示，闭合开关 S后，灯泡L 和L 都发光，两电表均有
1 2
示数。由于某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，电压表示数比原来还
大。以下对电路和电路故障的分析正确的是（ ）
A．灯泡L 和L 发光时，两灯并联 B．电压表测的是灯泡L 的电压
1 2 2
C．灯泡熄灭是由于灯泡L 开路 D．灯泡熄灭是由于灯泡L 短路
1 2
5．（2023•中宁县模拟）如图所示电路，先闭合开关S 、再闭合S ，下列分析正确的是（
1 2
）A．只闭合S 时，两灯都亮，且两个电流表均有示数
1
B．先闭合S 再闭合S 时，A 示数会变大
1 2 2
C．两个开关都闭合时，若L 短路，L 依然能够发光
1 2
D．两个开关都闭合时，若L 断路，则两电流表均有示数且示数相等
2
6．（2023秋•新城区月考）如图所示，电路中电源电压保持不变，闭合开关 S 后，再闭合
1
开关S ，则（ ）
2
A．电流表A 示数变大 B．电流表A示数变小
1
C．灯泡L 变暗 D．电流表A 示数不变
1 1
7．（2023•滨州）如图所示，电源电压恒定不变，闭合开关后，当滑动变阻器滑片 P向左
端滑动时，下列说法正确的是（ ）
A．电流表A示数变大，电压表V示数变小
B．电流表A示数变小，电压表V示数变大
C．电流表A示数变大，电压表V示数不变
D．电流表A示数变小，电压表V示数不变
8．（2023春•鄂城区期中）如图所示，电源电压保持不变，闭合开关 S，当滑片P向右移动时，下列说法错误的是（ ）
A．电压表表示数变大
B．电流表示数变小
C．灯L的亮度不变
D．流过滑动变阻器的电流变小

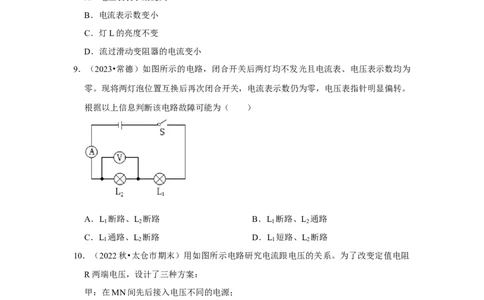

9．（2023•常德）如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为
零。现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。
根据以上信息判断该电路故障可能为（ ）
A．L 断路、L 断路 B．L 断路、L 通路
1 2 1 2
C．L 通路、L 断路 D．L 短路、L 断路
1 2 1 2
10．（2022秋•太仓市期末）用如图所示电路研究电流跟电压的关系。为了改变定值电阻
R两端电压，设计了三种方案：
甲：在MN间先后接入电压不同的电源；
乙：在MN间先后串联接入电源与电阻大小不同的定值电阻R′；
丙：在MN间串联接入电源与滑动变阻器。
可行的方案是（ ）A．仅有甲 B．仅有乙
C．仅有甲、乙两种 D．甲、乙、丙都可行
11．（2023秋•江岸区校级月考）如图所示三个串联的电阻接在电源（未画出）两极，电
压表从左到右依次测出电阻两端电压如甲、乙、丙所示，下列说法正确的是（ ）
A．B端应该接电源负极 B．电源电压为15.5V
C．三个电阻规格可能相同 D．若将电压表串联在该电路中，电压表将无法读数
12．（2023秋•溆浦县校级月考）某同学利用如图甲所示的电路进行实验，电源电压恒为
3V，更换了5个阻值不同的定值电阻R ，得到如图乙所示的图象，以下有关叙述正确
x
的是（ ）
A．连接电路时，开关应处于闭合状态
B．该同学研究的是“电流和电压”的关系
C．将R 从5 换成10 后，应将滑片P向左移
x
D．滑动变阻Ω器阻值变化Ω范围为1 ～5
13．（2023•九龙坡区校级模拟）如图Ω甲所Ω示是一种烟雾报警器的电路图，开关S处于闭合
状态，R 是定值电阻，R为光敏电阻，光照强度与阻值关系如图乙所示。烟雾浓度增大
0
时射向R的光被遮挡，R受到的光照变弱。当烟雾浓度增大时，下列判断正确的是（
）A．电压表的示数不变
B．电流表的示数变大
C．电压表与电流表的示数之比变小
D．电压表示数变化与电流表示数变化之比不变
14．（2023•淄博）如图所示电路中，电源电压6V恒定不变，电流表的量程是0～0.6A，
电压表的量程是0～3V，小灯泡上标有“2V，1W”（灯丝电阻不变），滑动变阻器标
有“20 ，1A”。闭合开关S，移动滑动变阻器的滑片 P，在不损坏电路元件的前提
下，电流Ω表、电压表示数的范围分别是（ ）
A．0.25A～0.6A，1V～2V B．0.3A～0.5A，1V～1.5V
C．0.25A～0.5A，1.5V～2V D．0.25A～0.5A，1V～2V
15．（2022秋•南开区校级期末）用伏安法测电阻时，电压表和电流表有如图所示的两种
接法。下列说法中正确的是（ ）
A．甲图测量出的电阻值比真实值小
B．乙图测量出的电阻值比真实值大
C．为了减小误差，测量小电阻时宜采用甲图D．为了减小误差，测量小电阻时宜采用乙图
16．（2023•泗洪县校级模拟）在探究串联电路电压特点时，小华提出疑问：在串联电路
中，如果某一电阻值发生改变，分压情况会怎样改变？大家进行了理论分析，你也试试
看。如图，R ＝20 ，R ＝25 ，当只有开关S 闭合时，电压表示数为2V；当只有开关
1 2 1
S 闭合时，电压表示Ω 数可能是Ω（ ）
2
A．2V B．2.2V C．2.5V D．3.0V
第Ⅱ卷 非选择题
二、填空题（本题共6小题，每题2分，共12分）
17．（2022秋•淄川区校级期末）在某电阻两端加6V的电压时，通过它的电流是0.3A；若
通过它的电流是0.1A，应在这个电阻的两端加 V的电压；该电阻的阻值是
。
18．Ω（2022秋•南岗区期末）小南在用伏安法测电阻的实验中，该实验的原理是
。将实物连成如图所示电路，每节干电池电压为1.5V，估计被测电阻为10 左右，根据
上述信息可知：电流表的 选择不当。 Ω
19．（2023秋•西丰县期中）如图甲所示，小灯泡的额定电压为2.5V，开关闭合后，小灯
泡恰好正常发光。图乙是通过定值电阻R和小灯泡L的电流与电压关系图象，则小灯泡
正常发光时的电阻为 ，定值电阻R的电阻为 。
Ω Ω20．（2023•前郭县四模）如图所示，电源电压为4.5V，闭合开关后，灯泡L 、L 都发
1 2
光，电压表的示数为2V，那么灯泡L 两端的电压为 V；一段时间后，两灯同
1
时熄灭，电压表的示数变大，出现故障的原因可能是灯泡L 。
2
21．（2023秋•南岗区校级月考）在相距20km的甲、乙两地之间有两条输电线，已知输电
线每米长的电阻为0.01 ，现输电线在某处发生短路，为了确定短路位置，检修人员利
用电压表、电流表和电Ω源接成如图所示电路进行测量，当电压表的示数为 3V时，电流
表的示数为30mA，则连入电路中的电阻为 ，短路位置离甲 m。
Ω
22．（2023•南充）在综合实践活动课上，小龙同学设计了如图甲所示的模拟调光灯电路。
电源电压恒定，R 为定值电阻。闭合开关S后，将滑动变阻器R 的滑片P由最右端向
1 2
左移动，直至灯泡L正常发光。此过程中，电流表A的示数随两电压表V 、V （电压
1 2
表V 未画出）示数变化关系图象如图乙所示。小灯泡正常发光时的电阻为 ；
2
若R 的滑片可任意滑动，为了保证灯泡的安全，电路中至少再串联一个 的Ω电
2
阻。 Ω三．实验题（本题共3小题，共18分）
23．（2023秋•农安县期中）小明在做“用伏安法测量某定值电阻R的阻值”的实验中：
（1）请你按照图甲所示的电路图，将图乙小明未连接好的电路连接完整。
（2）实验前，为保护电路，滑动变阻器的滑片应置于 （选填“A”或“B”）
端。
（3）闭合开关，移动滑动变阻器滑片P，发现电压表始终无示数，电流表有示数，其原
因可能是 （填符号）。
A.滑动变阻器断路 B.R断路 C.R短路
（4）排除故障后，当电压表的示数如图丙所示，电流表的示数如图丁所示，则定值电
阻阻值是 。
（5）通常情况下Ω要进行多次测量并取平均值，其目的是为了 减小误差 。
24．（2023秋•集美区校级月考）在“探究电流与电压的关系”实验中，实验小组用电压
表测得电源电压为2.8V，并连接了如图甲所示的部分电路；（1）观察图甲，请指出电路连接过程中的不妥之处是
。
（2）改正后，请用笔画线代替导线，在图甲上完成剩余电路的连接（要求：向右移动
滑动变阻器的滑片P其阻值增大）。
（3）闭合开关后，观察电压表示数接近电源，电流表无示数出现该故障的原因是定值
电阻R 。
（4）排除故障后开始测量，并将实验数据记录表中，当电压表示数为2.0V时，电流表
示数如图所示。
电压U/V 1.0 1.5 2.0 2.5
电流I/A 0.10 0.15 0.25
（5）根据表中的实验数据，得出的实验结论是
。
25．（2023秋•溆浦县校级月考）为了探究电流与电阻的关系，小明采用了如图甲所示的
电路图。实验供选择的定值电阻有 5个，阻值分别为5 、10 、15 、20 ，电源电压
恒为4.5V，滑动变阻器的最大阻值为20 。 Ω Ω Ω Ω
Ω
（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路；
（2）小明首先用5 电阻实验，闭合开关后发现，无论怎么移动滑片，电流表指针无偏
转，电压表指针迅速Ω满偏，则电路中的故障可能是 ；（填字母）A.开关断路 B.滑片接触不良 C.电阻断路 D.电流表短路
（3）小明根据数据绘制的图像如图丙，小强用5 的电阻做完实验后，保持滑动变阻器
滑片的位置不变，接着把 R换为10 的电阻接Ω入电路，闭合开关，向 （选
填“A”或“B”）端移动滑片，使电Ω压表示数为 V时，读出电流表的示数。为
了使四个定值电阻都为实验所用，滑动变阻器的阻值至少是 。
四．计算题（本题共4小题，共32分）
26．（2023秋•思明区校级月考）如图所示的电路中，电源电压不变，已知定值电阻 R ＝
1
20 ，R ＝40 ，开关闭合后，电流表A 的示数为0.6A。求：
2 1
（Ω1）电源电压Ω；
（2）通过R 的电流大小；
2
（3）电流表A的示数。
27．（2023秋•沈河区校级月考）如图甲所示的电路图，已知 R 的阻值是20 ，闭合开关
1
S 和S ，断开开关S ，电流表A的示数为0.9A，电流表A 的示数如图乙所Ω示。
1 2 3 1
（1）求电源电压？
（2）求R 的阻值是多少？
2
（3）闭合开关S 和S 断开S 时电流表A的示数是多少？
2 3 128．（2023秋•长安区校级月考）如图所示电路，电流表A 示数为1A，A 示数为0.4A。
1 2
求：
（1）通过L 的电流是多大；
1
（2）通过L 的电流是多大；
2
（3）电路工作一段时间突然发现A 示数等于A 示数，请说出此时电路故障原因以及两
1 2
个灯泡亮暗情况。
29．（2023秋•开福区校级月考）如图所示的电路中，电源电压保持不变，电压表的量程
为0～3V，灯泡L 和L 上分别标有“1.25V 0.25A”（当灯泡两端电压达到1.25V时，
1 2
通过灯泡的电流为0.25A，即为灯泡正常工作）和“2.5V 0.5A”的字样，不考虑灯丝电
阻的变化，滑动变阻器R上标有“40 1A”的字样。闭合开关S、S ，调节滑动变阻器
1
R的滑片P，当电压表的示数为1.5V时Ω，灯泡L 恰好正常发光。
2
（1）请画出开关S闭合、S 断开时的等效电路图；
1
（2）求电源电压；
（3）将开关S闭合，调节滑动变阻器的阻值至R ，此时无论开关S 是断开还是闭合，
x 1
都能保证电路安全。求R 的最小值和最大值。
x五．科普阅读题（共1小题，共6分）
30．（2023•姑苏区校级一模）阅读短文，回答问题。
2020年11月24日嫦娥5号搭载采样剖面测温仪、岩芯钻探机和机器取样器等多种有用
载荷在海南文昌发射中心成功发射，于12月1日成功选定着陆点后，开始避障下降和
缓速垂直下降，最终平稳着陆于月球正面风暴洋的吕姆克山脉以北地区，并取回2kg月
壤，这在全世界是第一次。（1）“嫦娥5号”返回地面进入大气层后表面温度急剧升高，是通过 方式改
变了物体的内能；
（2）探测车在采集月球表面月壤样本时，机械臂简化图如图乙所示，AB＝3OA，不计
自身重力，当采集重力为2N的月壤时，在A点至少需要施加 N的拉力；
（3）小苏想到为确保“嫦娥5号”正常工作而搭载剖面测温仪。为此他设计了一款智
能测温报警器，智能测出报警电路如图丙所示：电源电压为 15V，报警器（电阻不计）
通过的电流超过30mA时就会报警，电阻箱最大阻值为999 。热敏电阻R 其阻值随温
T
度T的变化关系如图丁所示： Ω
①要求：当所测温度达到或超过50℃时，系统报警，按照下列步骤调试电路：
a.电路接通前，应先将滑动变阻器滑片置于b端，再将 。
b.将开关S向c端闭合，移动滑动变阻器直至 。 Ω
c.保持滑动变阻器滑片位置不变，将开关S向另一端闭合，报警系统即可正常使用。
②用①中测试好的报警电路进行测温，测得此时的环境温度为40℃，此时该电路中的
电流是 mA。
③若小苏希望测温仪报警温度略高于50℃，为此他应该调节 才能达到预设效
果。
A.增大电源电压或增大滑动变阻器阻值
B.增大电源电压或减小滑动变阻器阻值
C.减小电源电压或减小滑动变阻器阻值
D.减小电源电压或增大滑动变阻器阻值
