17.2 欧姆定律 课时同步培优练习
2023-2024学年人教版物理九年级上学期
【夯实基础】
1.根据欧姆定律可以得到公式 关于这个公式的下列说法中，正确的是( )
A.同一导体的电阻与加在它两 端的电压成正比
B.同一导体的电阻与通过它的电流成反比
C.导体两端电压为零时，导体的电阻也为零
D.同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变

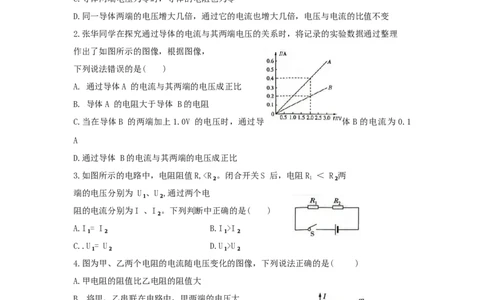

2.张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理
作出了如图所示的图像，根据图像，
下列说法错误的是( )
A. 通过导体A 的电流与其两端的电压成正比
B. 导体A 的电阻大于导体 B的电阻
C.当在导体B 的两端加上1.0V 的电压时，通过导 体B的电流为 0.1
A
D.通过导体 B的电流与其两端的电压成正比
3.如图所示的电路中，电阻阻值R,I₂
C..U₁= U₂ D.U₁>U₂
4.图为甲、乙两个电阻的电流随电压变化的图像，下列说法正确的是( )
A.甲电阻的阻值比乙电阻的阻值大
B. 将甲、乙串联在电路中，甲两端的电压大
C.将甲、乙串联在电路中，通过甲的电流大
D. 将甲、乙并联在电路中，通过甲的电流大
5.如图所示电路图中，电源电压保持不变，当滑动变阻器滑片 P 向右移动时，电表示数变
大的是( )A B C D
6.一段导体两端的电压是6V 时，通过导体的电流是200 mA.则该导体的电阻为
Ω;若使该导体两端电压变为3V, 则通过该导体的电流为 A。
7. 在如图所示的电路中，R =15 Ω,R=10 Ω,闭合开
关后电流表的示数为0.3A, 则电源电压为 V, 通
过R 的电流是 A。
1

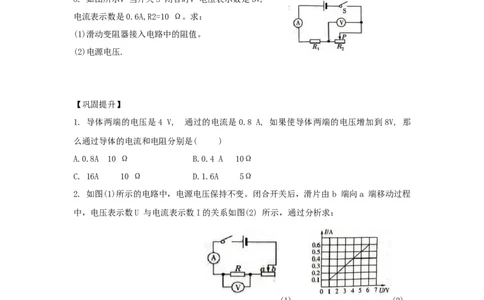

8. 如图所示，当开关S 闭合时，电压表示数是3V,
电流表示数是0.6A,R2=10 Ω。求：
(1)滑动变阻器接入电路中的阻值。
(2)电源电压.
【巩固提升】
1. 导体两端的电压是4 V, 通过的电流是0.8 A, 如果使导体两端的电压增加到 8V, 那
么通过导体的电流和电阻分别是( )
A.0.8A 10 Ω B.0.4 A 10Ω
C. 16A 10 Ω D.1.6A 5Ω
2. 如图(1)所示的电路中，电源电压保持不变。闭合开关后，滑片由 b 端向a 端移动过程
中，电压表示数U 与电流表示数I的关系如图(2) 所示，通过分析求：
(1) (2)
(1)电源电压。
(2)电阻R的阻值。
(3)滑动变阻器的最大阻值。
3.甲、乙两地相 距40 km, 在甲、乙两地之间沿直线架设了两条输电线， 已知每条输电
线每千米的电阻为0.2 Ω。现输电线在某处发生了短路，为确定短路位置，检修员进行了
如下操作：在甲地利用电源(电压恒为6V)、定值电阻 R ( 阻值为20Ω)、电压表(量程为0~3V) 以及开关等与输电线组成了一个检测电路(如图所示，电压表未画出);闭合开关后，
电压表示数为2V。
请解答如下问题：
(1) 根据题意判定电压表的连接位置，将它接入检测电路。
(2)计算出短路位置离甲地的距离。
4.小明同学设计了一个风力测定仪，如图所示，O是转动轴，OC 是金属杆，下面连接着一
块受风板，无风时杆 OC 是竖直的，处于图中虚线位置，风越强，杆 OC 偏转的角度越大，
AB 是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个灯泡，测风
力时，闭合开关S。 则：
(1)该装置通过观察 (选填“灯泡的亮度”或“电 压表的示数”)来判断风力的大
小。
(2)无风时，电压表的示数为多少?
