第十七章《欧姆定律》单元测试卷（基础卷）（原卷版）
（考试时间：90分钟 试卷满分：100分）
注意事项：
1．测试范围：人教版九年级第17章。
第Ⅰ卷 选择题
一、选择题（本题共16小题，每小题2分，共32分。在每小题给出的四个选项中，只有
一项是符合题目要求的）
1．小刚同学用如图所示的电路研究电流跟电阻的关系。在实验过程中，当 A、B两点间的
电阻由5 更换为10 后，他下一步的操作是（ ）
Ω Ω
A．记录电流表和电压表的示数 B．将变阻器滑片向左移动
C．将变阻器滑片向右移动 D．增加电池的个数
2．如图电路中R ＜R ，开关闭合，电压表V的示数为6V，电压表V 的示数（ ）
1 2 1
A．等于6V B．大于3V C．小于3V D．等于3V
3．某同学用如图所示的2个灯泡设计“探究串联电路电压特点”的特点，灯泡 L “6V
1
6W”、L “6V 3W”开关闭合后，对于实验过程中出现的现象及分析正确的是
2
（ ）A．如果灯泡L 不亮，一定是L 短路
1 1
B．如果电压表示数为零，不一定是灯泡L 开路
2
C．如果灯泡L 比L 暗，是因为L 的电流比L 小
1 2 1 2
D．如果让其中一个灯泡正常发光，电源电压为12V

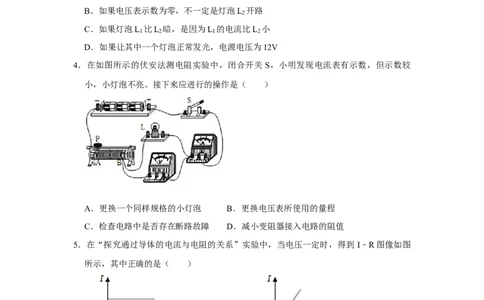

4．在如图所示的伏安法测电阻实验中，闭合开关S，小明发现电流表有示数，但示数较
小，小灯泡不亮。接下来应进行的操作是（ ）
A．更换一个同样规格的小灯泡 B．更换电压表所使用的量程
C．检查电路中是否存在断路故障 D．减小变阻器接入电路的阻值
5．在“探究通过导体的电流与电阻的关系”实验中，当电压一定时，得到 I﹣R图像如图
所示，其中正确的是（ ）
A． B．
C． D．6．从欧姆定律可以导出R＝ 。对导体电阻的理解，正确的是（ ）
A．同一导体的电阻与加在它两端的电压成正比
B．同一导体的电阻与通过它的电流成反比
C．导体两端电压为零时，导体的电阻也为零
D．电阻由导体本身性质决定，与电流、电压无关
7．狮山某住宅楼，夜间有居民经过，左侧的楼道灯和右侧的走廊灯“自动”亮起，如图所
示。白天居民经过，不会出现这种情况。已知S 为声控开关（有声闭合、无声断开），
1
S 为光控开关（夜间闭合、白天断开），该大楼每层连接楼道灯 L 、走廊灯L 的电路
2 1 2
为图中的（ ）
A． B．
C． D．
8．在电学实验中，遇到电路故障时常用电压表来检测。如图所示，电源电压恒为4.5V，
闭合开关后两灯均不亮，用电压表先后测得ad、ac和ab两端的电压均为4.5V，则故障
可能是（ ）
A．灯L 断路 B．灯L 断路 C．灯L 短路 D．灯L 短路
1 2 1 2
9．在“探究电流与电压的关系”的实验中，小军分别画出了电阻 R 和R 的I﹣U图像如
1 2
图所示，下列说法正确的是（ ）A．当R 与R 两端的电压为0时，它们的电阻也为0
1 2
B．用不同的电阻研究电流与电压的关系得出的结论不一样
C．在电阻一定时，通过导体的电流与导体两端的电压成正比
D．R 与R 的阻值之比为2：1
1 2
10．如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移动时
（ ）
A．电压表示数变小，电流表示数变小 B．电压表示数不变，电流表示数变大
C．电压表示数变大，电流表示数变大 D．电压表示数不变，电流表示数变小
11．如图是某款电子秤的原理图，表盘由电压表改装而成，当所称量物体的质量增大时（
）
A．电压表的示数增大 B．电阻R的阻值增大
C．通过电阻R的电流减小 D．电阻R消耗的功率增大
12．小聪利用如图所示电路进行伏安法测电阻实验，正确连接电路后，闭合开关，移动滑
动变阻器的滑片P时，发现两个电表只有一个有示数，初步检查确认，电路接线完好，
两个电表均无故障，则发生故障的元件应是（ ）A．电源 B．滑动变阻器 C．定值电阻Rₓ D．开关
13．如图所示的电路中，电源电压为3V，闭合开关后，电压表示数为3V，出现此故障的
原因（ ）
A．一定是R 断路 B．一定是R 断路
1 2
C．可能是R 短路 D．可能是R 短路
1 2
14．在阶段复习时，老师为同学们设计了“欧姆定律”这章的实验知识清单，小罗同学在
对比“测量未知电阻”和“研究小灯泡电阻”这两个实验时，她的下列说法中不正确的
是（ ）
A．这两个实验的原理相同
B．这两个实验用到的测量工具相同
C．这两个实验多次测量目的不相同
D．这两个实验收集的证据进行分析处理的方法相同
15．如图所示，电源电压保持不变，闭合开关 S，将滑动变阻器的滑片P向右缓慢移动，
下列分析判断正确的是（ ）
A．电流表A 和电流表A 示数均变小
1 2
B．电压表V与电流表A 的示数乘积变大
2
C．电流表A与电流表A 的示数之差保持不变
1
D．电压表V与电流表A 的示数之比保持不变
116．在实践活动中，小明设计的电子测力计原理如图所示，其中 M、N均为绝缘材料，
M、N间有可收缩的导线，弹簧上端和滑动变阻器R 的滑片P固定在一起，电源电压恒
2
定，R 为定值电阻，压力F与R 连入电路的阻值大小成正比。闭合开关S，则电压表示
1 2
数U、电流表示数I与压力F的关系图像可能正确的是（ ）
A． B． C． D．
第Ⅱ卷 非选择题
二、填空题（本题共6小题，每题2分，共12分）
17．某导体两端电压为3V，通过的电流为0.1A，则该导体的电阻为 。若它两端的
电压变为0，则它的电阻是 。
18．如图所示，电源电压恒定，R 的阻值为20 ，R 的阻值为10 。当S、S 闭合，S 断
1 2 2 1
开时，电流表的示数为0.3A，则电源电压为Ω V；当S、SΩ、S 都闭合时，电流表
1 2
示数为0.9A，则R 的阻值是 。
3
Ω
19．如图所示的电路，闭合开关，流过铅笔芯的电流 I I （选填“大于”“小
A B
于”或“等于”）；若正常发光的灯泡突然熄灭，此时电压表示数为 0V，若只有一处
故障，可能是 （选填“灯泡”或“铅笔芯”）断路。20．如图，电源电压为3V，开关闭合后，发现电压表示数为3V。如果电路中故障只有一
处，可能是L 或L 。
1 2
21．如图所示，当开关S闭合S 断开时，滑动变阻器的滑片向左移动，灯泡的亮度
1
（填“变亮”、“变暗”或“不变”），电压表的示数 （填“变大”、“变
小”或“不变”）。
22．如图所示，电源电压保持不变。闭合开关 S，当滑动变阻器的滑片P向左移动时，电
压表V的示数与电流表A 的示数之比 ，电流表A 的示数与电流表A 的示数的
1 1 2
差 （以上两空均选填“变大”、“变小”或“不变”）。
三．作图题（本题共2小题，共6分）
23．小京在复习时，用两端电压不变的电源及其他器材再次做了如图所示的实验。她将电
阻丝R 、R 先后分别接入电路中的a、b两端，闭合开关后，观察到接入R 时，小灯泡
1 2 2
的亮度更亮，电流表的示数更大。已知灯泡亮度变亮时，灯丝电阻变大。请分析并判断
R 与R 阻值的大小关系。（可画电路图辅助说明）
1 224．如图1是一个充电式便携榨汁杯，它内部电路的主要部件是电动机。使用时，将盖子
拧好（安全开关S 闭合），按下工作按钮（电源开关S 闭合），榨汁杯就会工作。为
1 2
防止果汁外溢，若盖子没有拧好，即使按下工作按钮，榨汁杯也不会工作。请图2所示
的虚线框内（已画出电源部分）完成其内部的电路图。
四．实验题（本题共3小题，共20分）
25．如图所示，在“探究电流与电压的关系”实验中：
（1）为了能够完成实验，在图甲中用笔画线代替导线将实验电路连接完整。
（2）闭合开关前，应将滑动变阻器的滑片置于图中 （选填“A”或“B”）
端。
（3）闭合开关，移动滑片，记录电流表和电压表示数，进行多次实验，绘制出 I﹣U图
象，如图乙中a所示。根据图象得出结论：
。
（4）实验完成后，将电阻换成小灯泡，重复上述实验过程，绘制出 I﹣U图象，如图乙中b所示。试写出分析图象中 A、B、C三点电阻R 、R 、R 大小关系的过程：
A B C
。
26．小玲做“探究电流与电阻的关系”实验。实验中电源电压为4.5V恒定不变，电流表选
用“0～0.6A”量程，电压表选用“0～3V”量程，滑动变阻器规格为“50 1A”。
Ω
（1）连接电路时，开关应 ；
（2）在如图甲所示的电路中，闭合开关，移动滑片，发现电流表示数几乎为零，电压
表有示数，原因是 ；经分析有一根导线连接错误，请在
连接错误的导线上打“×”，并补画出一根导线连接成正确的电路；
（3）小玲连接好正确电路后，在AB间分别接入阻值不同的电阻R，测量了五组实验数
据，其中第2组实验的电流表示数如图乙所示为 A；
实验组次 1 2 3 4 5
电阻R/ 5 10 15 25 30
电流I/AΩ 0.6 0.2 0.12 0.1
（4）小玲根据正确的实验数据得出实验结论：
；
（5）以上实验控制AB间的电压为 V不变，为了使实验结论更可靠，小玲想继续
保持此电压不变再多测几组数据，请计算 AB间允许接入电阻R的阻值范围是
。
27．Ω在“测量电阻”的实验中，小亮设计了如图甲所示的电路，电源电压恒为 3V，小灯泡
的额定电压为2.5V。（1）请你用笔画线代替导线将图甲所示的电路连接完整；（要求：滑动变阻器滑片向
左移动时小灯泡变亮，且导线不交叉）
（2）连接好电路后，闭合开关，小亮移动滑片，发现小灯泡不亮，电压表无示数，电
流表有示数，则故障原因可能是 （选填“测量电阻短路”或“测量电阻断
路”）；
（3）排除故障后，移动滑片到某一位置，电压表的示数如图乙所示，电压表的读数为
V，要测量小灯泡正常发光时的电流，应将图甲中滑动变阻器的滑片向
（选填“左”或“右”）移动；
（4）小亮根据测得的数据绘制了小灯泡的I﹣U图像如图丙所示，小灯泡的I﹣U图像
出现弯曲的原因是 ，小灯泡正常发光时的电阻是
。
五．Ω计算题（本题共3小题，共30分）
28．在图（a）所示的电路中，电源电压为10V且保持不变，电阻R 的阻值为5 ，滑动变
1
阻器R 上标有“10 1A”字样。闭合开关S后，电路中的电流为1A。求： Ω
2
Ω
①电阻R 两端的电压；
1
②变阻器R 连入电路的阻值；
2
③现用R （阻值可能为10 、15 或20 ）替换R ，并将一电压表并联在电路中，移
0 1
动变阻器滑片P到某位置，Ω电路正Ω常工作Ω，电压表、电流表示数如图（b）所示。请通
过计算判断电压表并联的位置及R 的阻值。
029．如图所示的电路中，电源电压不变，定值电阻 R 的阻值为5 ，S 为单刀双掷开关。
2 2
当开关S 断开，S 接b时，电流表的示数为0.6A。求： Ω
1 2
（1）电源电压；
（2）当开关S 闭合、S 接b时，电流表的示数为0.9A，定值电阻R 的阻值。
1 2 1
30．热敏电阻的阻值会随温度的改变而改变。图甲是用热敏电阻测量环境温度的电路，电
路中电流表的量程为0～0.02A，滑动变阻器R的铭牌上标有“150 0.3A”字样。R 为
t
热敏电阻，其阻值随环境温度变化关系的图像如图乙所示，电源电Ω压保持不变。请完成
下列问题：（1）将此电路放入温度为20℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入
电路的电阻R＝100 ，此时电流表的示数为0.01A，求电源电压。
（2）若环境温度为Ω40℃时，要保证整个电路元件的安全，求滑动变阻器所能接入的最
小阻值。
（3）求此电路能测量的最高环境温度为多少摄氏度？
