17.2 欧姆定律
一、欧姆定律
1．欧姆定律的内容是：导体中的电流，跟导体两端的电压成 比，跟导体的电阻成 比。
公式为 ，式中I的单位是 ，U的单位是 ，R的单位是 。

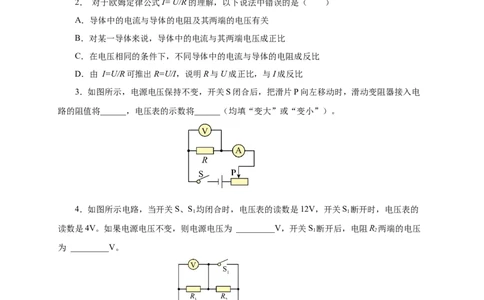

2． 对于欧姆定律公式I= U/R的理解，以下说法中错误的是（ ）
A．导体中的电流与导体的电阻及其两端的电压有关
B．对某一导体来说，导体中的电流与其两端电压成正比
C．在电压相同的条件下，不同导体中的电流与导体的电阻成反比
D．由 I=U/R可推出R=U/I，说明R与U成正比，与I成反比
3．如图所示，电源电压保持不变，开关S闭合后，把滑片P向左移动时，滑动变阻器接入电
路的阻值将______，电压表的示数将______（均填“变大”或“变小”）。
4．如图所示电路，当开关S、S 均闭合时，电压表的读数是12V，开关S 断开时，电压表的
1 1
读数是4V。如果电源电压不变，则电源电压为 _________V，开关S 断开后，电阻R 两端的电压
1 2
为 _________V。
5．定值电阻R的U-I关系图像如图所示，当该电阻两端电压为3V时，通过它的电流（ ）A．1A B．2A C．3A D．4A
二、欧姆定律的应用

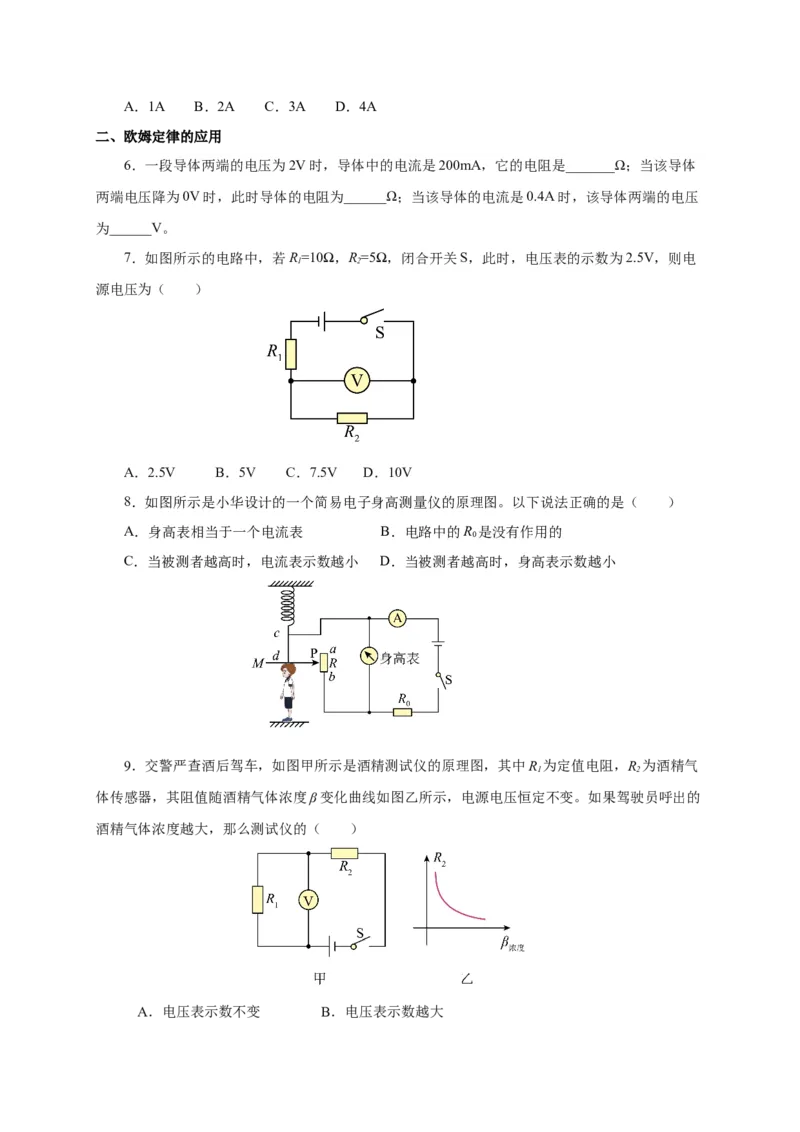

6．一段导体两端的电压为2V时，导体中的电流是200mA，它的电阻是_______Ω；当该导体
两端电压降为0V时，此时导体的电阻为______Ω；当该导体的电流是0.4A时，该导体两端的电压
为______V。

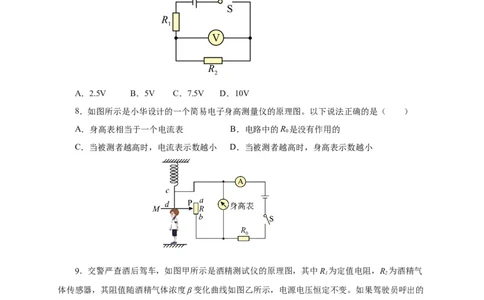

7．如图所示的电路中，若R=10Ω，R=5Ω，闭合开关S，此时，电压表的示数为2.5V，则电
1 2
源电压为（ ）
A．2.5V B．5V C．7.5V D．10V
8．如图所示是小华设计的一个简易电子身高测量仪的原理图。以下说法正确的是（ ）
A．身高表相当于一个电流表 B．电路中的R 是没有作用的
0
C．当被测者越高时，电流表示数越小 D．当被测者越高时，身高表示数越小
9．交警严查酒后驾车，如图甲所示是酒精测试仪的原理图，其中R 为定值电阻，R 为酒精气
1 2
体传感器，其阻值随酒精气体浓度β变化曲线如图乙所示，电源电压恒定不变。如果驾驶员呼出的
酒精气体浓度越大，那么测试仪的（ ）
A．电压表示数不变 B．电压表示数越大C．通过传感器的电流越小 D．传感器两端的电压越大
10. 夏季汛期来临，某科技小组设计了一个监测东平河水位的装置，其原理如图。电源电压保
持不变，R是竖直放置的电阻片，浮子可带动金属滑杆的A点绕O点上下移动，且P与电阻R接触
良好，则电路图中甲位置应放置______表，当水位上升时，电路的总电阻________（选填“变大”、
“变小”或“不变”）。若把电压表改装成水位计，并要求其示数随水位的上升而增大，则电压表
应接在________（选填“R”或“R”）两端。
0

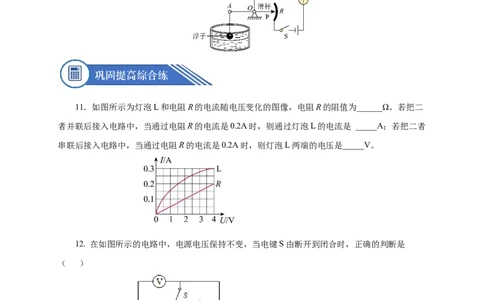

11．如图所示为灯泡L和电阻R的电流随电压变化的图像，电阻R的阻值为______Ω。若把二
者并联后接入电路中，当通过电阻R的电流是0.2A时，则通过灯泡L的电流是 _____A；若把二者
串联后接入电路中，当通过电阻R的电流是0.2A时，则灯泡L两端的电压是_____V。
12. 在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，正确的判断是
（ ）
A. 电压表的示数变小 B. 电流表的示数不变
C. 电压表与电流表示数的比值不变 D. 电压表与电流表示数的比值变小
13．如图所示，电源电压为6V，R=10Ω，滑动变阻器最大阻值为20Ω，闭合开关，滑片由a
1
端移动到b端过程中，电流表示数变化范围为_____A，电压表示数变化范围为_____V。14．如图所示R 的电阻为6Ω，电流表A 的示数为0.4A，A 的示数如图所示，求：
1 1 2
（1）干路中的电流为多少？
（2）R 的电阻是多少？
2
15．如图所示，电源电压为3V且保持不变，R 阻值为10Ω，R 为滑动变阻器。闭合开关S，
1 2
当滑动变阻器的滑片P恰好滑到中点时，电压表示数为1V。求：
（1）电流表的示数；
（2）滑动变阻器最大阻值。
16．（2022·黑龙江牡丹江·统考中考真题）如图所示，电源两端电压为3V，R＝5 Ω。闭合开
1
关S，电流表示数为0.1A，下列说法正确的是（ ）
A．通过R 的电流为0.6A B．R 的电阻为25Ω
1 2C．R 两端的电压为3V D．R 两端的电压为2.5V
2 1
17．（2022·湖南张家界·统考中考真题）如图所示，电源电压保持不变，电流表与电压的变化
如乙图所示，R=10Ω，当闭合开关S，滑动变阻器滑片P从a端移到b端，则电源电压和滑动变阻
1
器的最大值分别为（ ）
A．6V 20Ω B．4V 20Ω C．6V 10Ω D．4V 10Ω
18．（2022·贵州铜仁·统考中考真题）你知道串联、并联电路的特点吗？请观察如图所示的电
路，已知电源电压恒定，电阻R=10Ω ，R=30Ω。当开关S、S 断开，S闭合，电流表的示数为
1 3 1 2
0.3A；当开关S、S、S 均闭合，电流表的示数变化数值为0.2A。求：
1 2
（1）电源电压；
（2）设电路中有两个电阻被烧坏，只有一个电阻处于工作状态，且电流表示数不为零，请你
分析并计算电路中电流的大小。
19．（2022·甘肃金昌·中考真题）在如图所示的电路中，电源电压保持不变，电阻R 的阻值为
1
30Ω，闭合开关S，断开开关S，电流表A 的示数为0.3A；闭合开关S 和S，电流表A 的示数为
1 2 1 1 2 2
1.2A，求：
（1）电源电压U；
（2）电阻R 的阻值。
220．（2022·湖北鄂州·统考中考真题）如图所示，科技制作小组运用电学知识设计了一个电子
身高测量仪。已知定值电阻R=5Ω，电源电压恒为4V，R 的规格为“20Ω 0.5A”，电压表量程为
1 2
0~3V，电流表量程为0~0.6A。根据以上信息，请回答下列问题。
（1）当被测身高增加时，电压表的示数_______（选填“变大”、“变小”或“不变”）；
（2）当R 实际接入的电阻值为5Ω时，电流表的读数是多少？
2
（3）为保证各元件安全，变阻器R 接入电路中的阻值范围是多少？
2
